艾为电子推出专用于线性马达驱动的第六代常压线性马达驱动AW86246。它是少有的支持双电源供电的Haptic专用驱动IC，能平衡系统功耗与效果。内置升级版AAE（自动刹车）、F0 自动校准/追踪等必备触觉反馈功能，新增LCC3.0（振感一致性校准）功能，可让手机、穿戴等小尺寸马达发挥极致效果。
自2017年发布线性马达驱动IC起，艾为的Haptic触觉反馈方案就备受青睐，海内外主流安卓手机厂商纷纷采用，以提升设备触觉体验。同时，AR、VR、NB、IOT、车载等领域也借助艾为线性马达驱动IC打造4D振感。凭借超强产品力与极致客户服务，全球超6亿设备已搭载艾为线性马达驱动IC。
图1 应用场景
在过去几年里，艾为一直专注于线性马达驱动的开发，艾为Haptic产品成为高端旗舰的好搭档，目前艾为Haptic产品已进入全球的TOP10手机OEM厂商中的9家，艾为电子同时致力于开发适用于更广泛产品形态的Haptic驱动产品，为客户带来更优异的产品和更便捷的设计，为用户带来更丰富自然的触觉体验。
特性
- 2.7~5.5V宽电压输入
- 2.4V低UVLO
- 支持LCC3.0功能
- 支持AAE2.0
- 支持Q值检测
- 支持马达内阻检测
- 支持Smart Loop功能for 小尺寸马达应用
- 0.4ms超快响应时间
- Standby current: 2μA@DVDD，0.5μA@VDD
- UVP OCP OTP功能
表1 封装信息

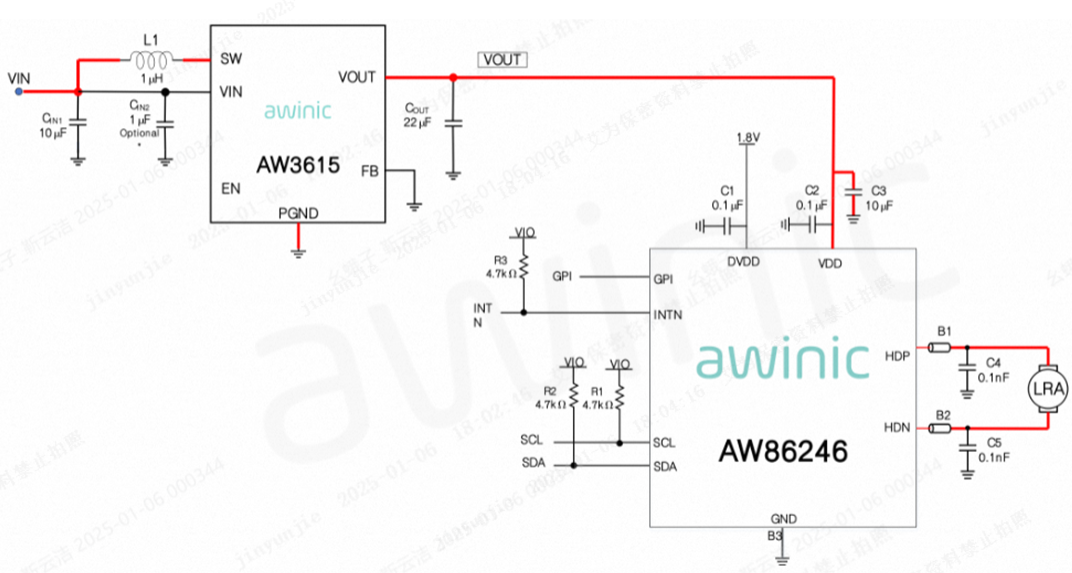

图2 AW86246典型应用图
主要特点
双电源供电
传统的线性马达驱动IC都是单电源供电，一般终端厂商都会选择VBAT直供。AW86246给用户带来双重供电选择，可选择5V的外置boost，高电压供电为用户带来更好的短振体验，并且短振效果不会随电池电压的降低而变化，当然用户也可以根据实际使用场景使用VBAT直供或者LDO 供电。VDD和DVDD上电时序不受约束，由于数字逻辑及SRAM是由DVDD供电，当振动完成后，可将VDD下电，完美均衡了振动效果与功耗。

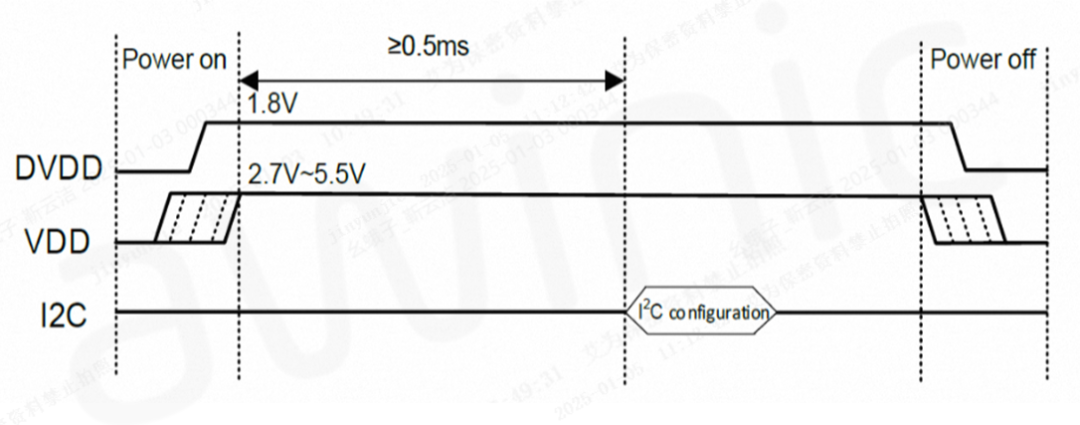

图3 上下电时序图
先进的自动刹车2.0+快启算法
传统的AAE1.0只可以在波形结束的时候进行刹车，局限性强，但是AAE2.0搭配艾为独特的控制算法���可实现任意时刻刹车。AW86246可以检测更多的马达参数，搭配上艾为Tiktap算法特有的快启功能，可完美实现方形振动。如下图是传统方案和AW86246方案针对连续长振的处理。

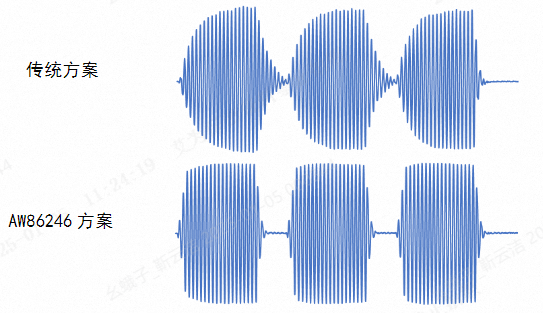

图4 传统方案和AW86246方案加速度波形对比
振动一致性（LRA Consistency Calibration, LCC 3.0）
由于受到材料、生产、工艺和指标卡控等因素的影响，即使是同批次的线性马达，其单体之间的差异也非常明显。针对市面上某款主流线性马达的扫频测试，结果显示同一批次的不同个体马达基频和振动量分布差异较大，这就是用户体验差异的主要原因。当采用AW86246的LCC3.0算法时，同样测试条件下，马达个体差异被抵消，振动效果一致性提升50%。
Before After

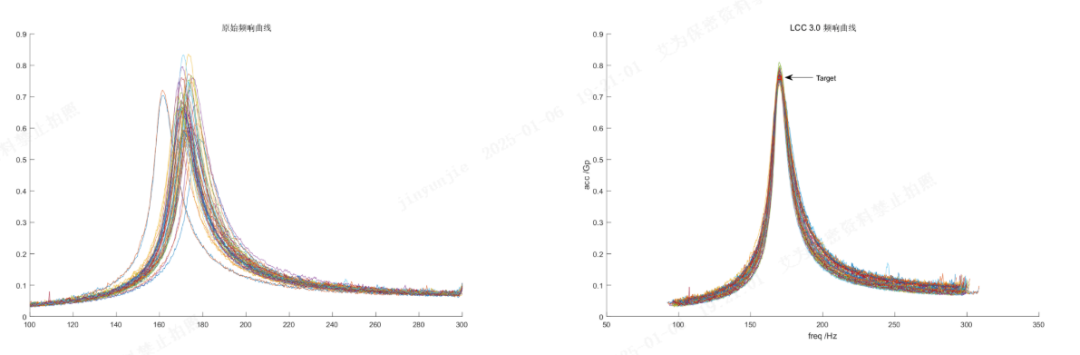

图5 频响曲线
SmartLoop 功能
随着智能穿戴上的线性马达越来越小，F0检测准确度问题越发突出，新增的Smart loop 功能有效解决了该痛点，实测对比图如下：

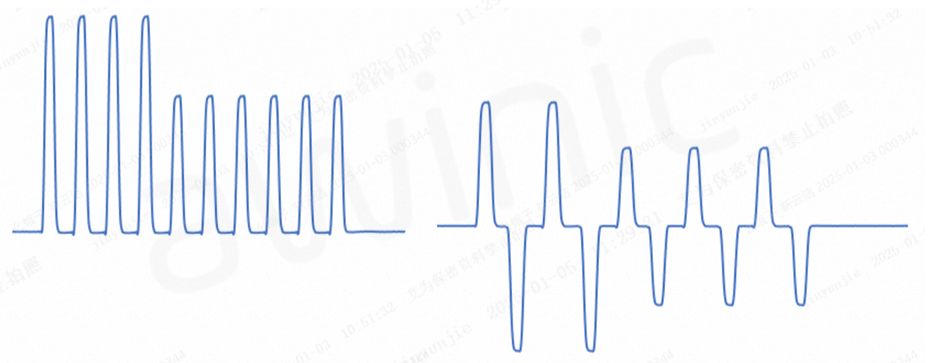

图6 0412马达disable smartloop vs enable smartloop
