为什么选择ULC3324P10LV?
ULC3324P10LV 是上海雷卯电子推荐的一款专为高速接口(如HDMI和USB 3.0)设计的多路回扫型ESD二极管阵列。它具有以下显著优势：
1.强大的浪涌保护能力：ULC3324P10LV能够承受高达14A(8/20µs)的浪涌电流，远超过35V浪涌电压的要求。
2.低钳位电压：在14A，tp=8/20us测试下的钳位电压VC仅为7V，这意味着它能够在ESD事件发生时快速将过电压钳制在较低水平，保护敏感元件不受损害，减少因过电压引起的电路故障风险，提高整个系统的可靠性。
3.低漏电流：漏电流仅为nA级别，能够实现更节能的设计。
4.极低的结电容：ULC3324P10LV的结电容为0.55pF(IO-GND)，这对于高速数据线路(如HDMI、USB3.0)来说至关重要，因为它可以确保信号传输的完整性，不会影响通信质量。
5.符合最高ESD标准：ULC3324P10LV的ESD冲击消散值达到了IEC 61000-4-2(4级)国际标准中的最高水平，能够有效保护HDMI、USB3.0接口免受高达30kV的接触放电和30kV的空气放电。
6.多路保护：单个器件可以保护四路数据线路，节省空间。

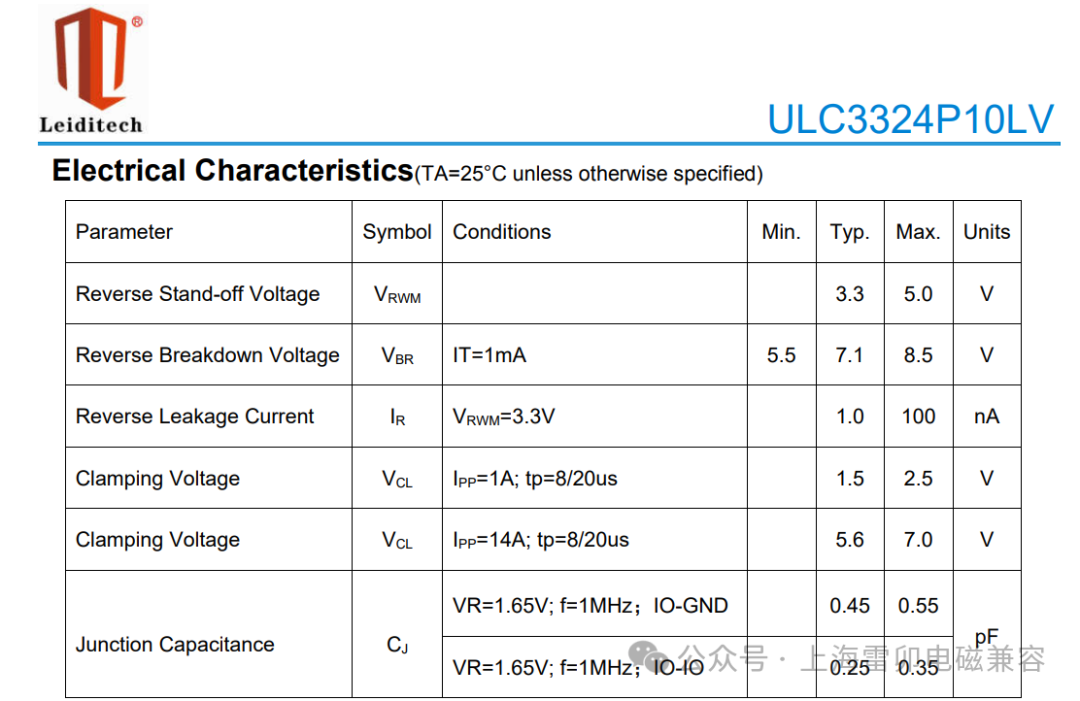

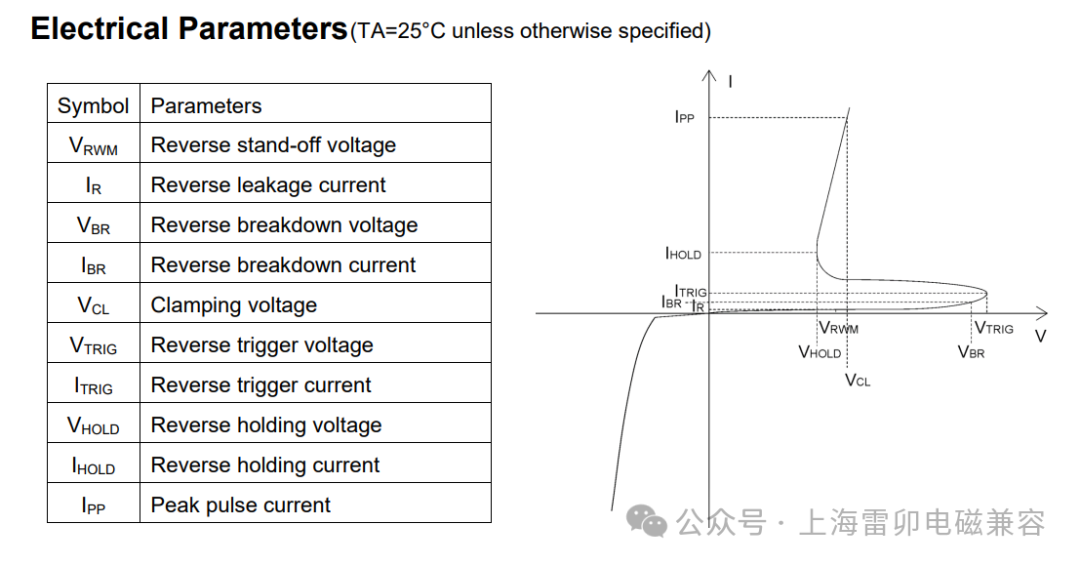

雷卯ULC3324P10LV规格书主要参数：
如何选择ESD保护器件?
在选择ESD保护器件时，需要考虑以下几个关键因素：
1. IEC 61000-4-2等级：选择符合IEC 61000-4-2标准的ESD保护器件，确保其能够承受一定级别的ESD冲击。对于HDMI、USB3.0等高速接口，建议选择至少达到4级的器件。
2. 浪涌电流承受能力：根据应用场景可能遇到的浪涌电流大小，选择能够承受相应浪涌电流的ESD保护器件。对于35V浪涌电压的保护需求，建议选择能够承受10A及以上的器件。
3. 钳位电压：选择钳位电压低的ESD保护器件，以减少浪涌事件中的电压尖峰，保护敏感电路。对于HDMI、USB3.0接口，钳位电压应尽量低于15V，以确保信号完整性和设备安全。
4. 结电容：对于高速数据线路，选择结电容低的ESD保护器件，以避免影响信号传输质量。理想的结电容应低于1pF，以确保最小的信号干扰。
结论
上海雷卯电子的ULC3324P10LV是一款专门为HDMI、USB3.0等高速接口设计的高性能回扫型ESD保护器件，它不仅能够承受高达14A的浪涌电流，还具有低钳位电压和低结电容的特点，非常适合需要通过35V浪涌电压保护的HDMI、USB3.0等高速接口。通过选择合适的ESD保护器件，可以确保电子设备在面对静电放电和浪涌电压时的安全性和可靠性，从而提升产品的整体性能和用户体验。
