～解决高速传感器的技术难题～ 高速运放NJM2725 “160MHz, 1.4nV/√Hz”

日清纺微电子株式会社已开始量产最适合高速传感器的高速低噪声运算放大器“NJM2725”，其特点是具有160MHz高速和1.4nV/√Hz低噪声特性。

产品概要

   近年来，社会5.0、工业4.0、中国制造2025等国家项目的技术创新进展迅速，甚至在我们的日常生活中，如迎宾服务机器人、汽车自动驾驶、仓库自动物品分类等常用机器人的场景变得越来越多。其背景是物联网、人工智能和机器人的普及，以及在背后支持这些技术的传感器。 传感器将外部变化转换为电信号。 运算放大器的作用之一是准确放大这些信号并对其进行适当处理。
NJM2725 是一款具有 160MHz 高速和 1.4nV/√Hz低噪声特性的运算放大器，该特性是非常适合用于非接触式检测距离和物质状态的超声波传感器的最佳规格。

主要应用领域

低噪声测量仪器

超声波传感器

高速低噪声有源滤波器

ADC缓冲放大器

传感器接口

产品特点

1.用于超声波传感器的 160MHz 频率特性

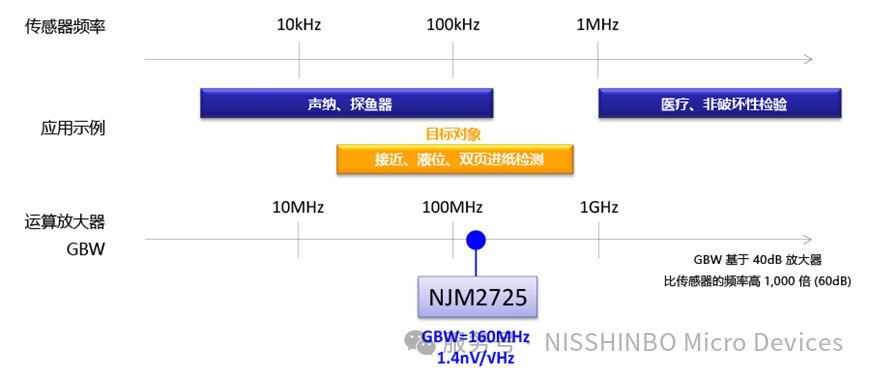

   超声波是人耳听不到的频率声波的总称。 通过使用超声波，可以在不接触的情况下检测到与物体之间的距离及其厚度等。 NJM2725的GBW=160MHz频率特性可以对使用超声波的工业传感器（如接近传感器、液位传感器和双页进纸检测传感器）的信号进行高速放大。

2.旨在提供最高信噪比（S/N比）的运算放大器

   超声波传感器等高速传感器不光速度快，而且低噪音也很重要。 NJM2725旨在忠实再现传感器的原始信号，因此该产品实现了本公司运算放大器产品中最低的1.4nV/√Hz 噪声特性。 这种特性支持传感器的原始性能并提供更高的再现性。 NJM2725 将有助于推动传感器市场的高速化和高性能化的发展。

3.专为单电源工作而设计的产品

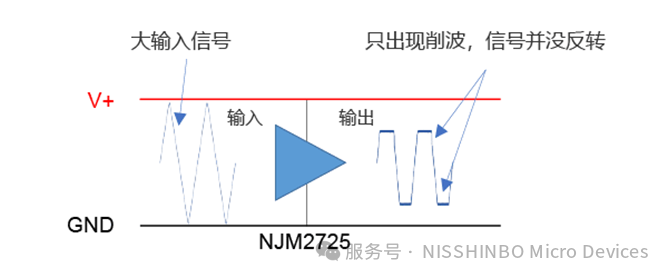

   通常，考虑到电池供电系统或用 AD 转换器获取传感器信号时，运算放大器也多使用单电源。 NJM2725 为了寻求最好的高速和低噪声特性，因此在使用单电源时无法处理GND（0V）附近信号。通常，如果将接近GND的信号输入到具有这种特性的运算放大器中，则输出信号可能会反转，这会很难处理。 因此，NJM2725 内置了对策电路，即使输入 GND 或电源附近的信号，也能防止输出反转。这样一来，即使使用单电源，也能放心使用并获得稳定的性能。

4.组合使用能够发挥出最佳性能

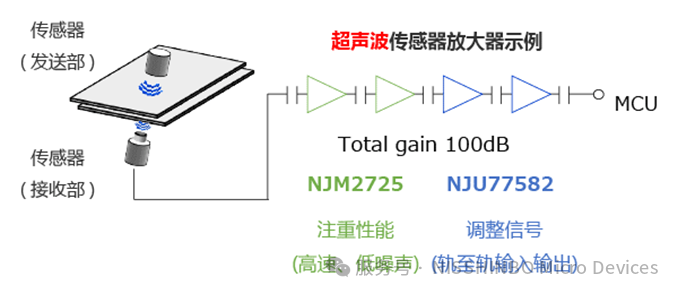

在考虑前端信号链时，来自传感器的微小信号通过运算放大器被放大到5V，然后由微控器或其他设备进行AD转换和数字处理。 这时，如果试图使用单个IC来完成从微小信号到数字化之前的信号处理，这些处理工序都会体现在运算放大器的成本上。 因此，将NJM2725与高速轨至轨运算放大器（如NJU77582）配合使用，NJM2725专门利用高速低噪声特性放大微小信号，而后续运算放大器具有轨至轨输入输出特性，专门用于配合微控器调整信号，这样就可实现高性能、高性价比的传感器模块。

主要指标
