日清纺微电子将推出一款用于消费类电子产品的LDO稳压器“NR1644系列”。
～以业界领先水平的超低噪声、高纹波抑制比实现低电压输出～
在无人机和医疗设备上都装有摄像头，在安保防盗上也都用到监控摄像头，现在对摄像头的需求在持续增长。随之，相机模块中搭载的CIS （CMOS图像传感器）的需求也在日益增加。
CIS为了实现低功耗、高画质，工作电压的低压化趋势越来越明显，因此对于驱动CIS的稳压器，低电压输出的要求就越来越高。此外，由于CIS器件对噪声极为敏感，因此除了低电压输出外，还要求低噪声。
本产品是具有最大2A输出的LDO稳压器，可实现0.4V低电压输出。因此对于提高画质而需要大电流的CIS而言，本产品完全能够应对。输出噪声电压为5μVrms（10Hz to 100kHz），即使在1A的重负荷下，纹波抑制比也只有50dB（1MHz），具有超低噪声和高纹波抑制比的特点。此外，本产品还内置了限制启动电流的功能，从而可以抑制浪涌电流，并且即使对后级器件电源的输入电压上升转换速率和斜率等有限制，也能轻松控制。
此外，一般来说，实现低输出电压的课题是，通过增加功率晶体管（PMOS输出型）的导通电阻来降低输入电压，从而导致增加功率损耗。本产品为了实现高效稳压，将内部电路电源输入引脚（VBIAS）和NMOS功率晶体管输入引脚（VIN）分离。并且，搭载了低导通电阻（90mΩ）的NMOS功率晶体管，可以将输入输出电压差抑制到非常小。（180mV（Iout=2A））
为了降低轻负载时的消耗电流，准备了两个版本，一种是可根据负载电流自动切换高速模式和低功耗模式的版本，另一种是重视响应性的高速模式固定版本。此外，使用Enable引脚关断本产品时，还可以对后级电容进行放电。
产品特点
1. 降噪电容（CNR）可实现高纹波抑制比和低输出噪声电压
本产品备有降噪引脚（NR引脚），在NR引脚和GND引脚之间连接0.1µF～2.2µF的降噪电容，可以实现高纹波抑制比和低输出噪声电压。

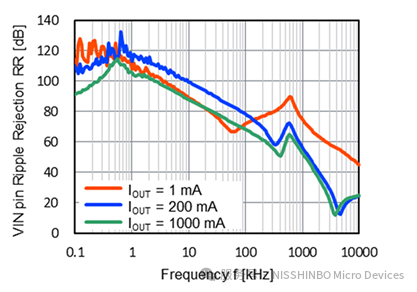

VIN引脚纹波抑制比

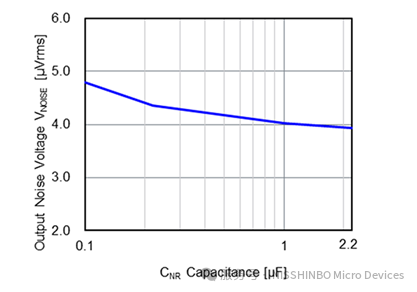

输出噪声电压

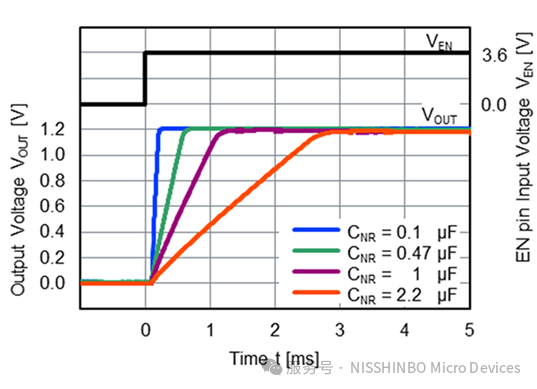

2. 软启动功能
当“High”电平的控制信号输入到EN引脚，接通IC时，可以根据连接在NR引脚的CNR电容和IC内部设定的充电恒流（1mA）来设定软启动时间。

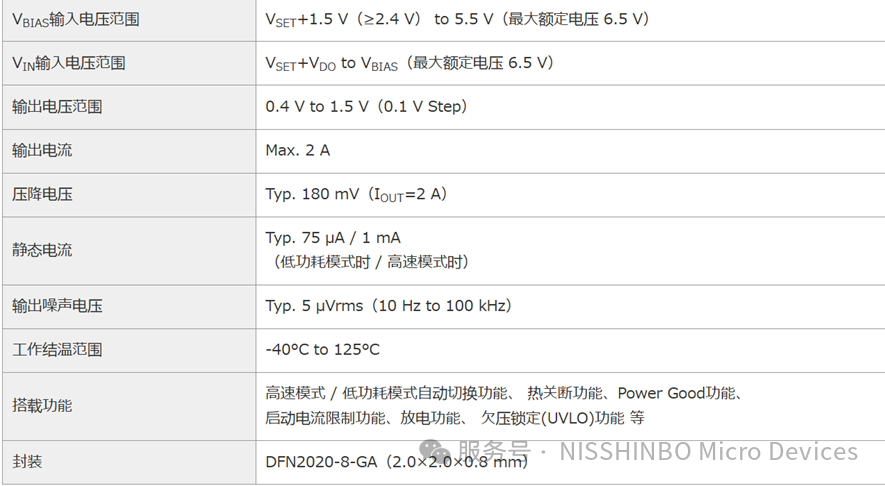

主要性能指标
