LP6456是一款6A同步降压芯片，工作电压4.5V~16V，输出电压可调，最低支持0.6V输出，最大占空比97%；集成低内阻开关MOSFET，转换效率高达98%；采用Constant-on Time（COT）控制架构，实现快速瞬态响应，支持低ESR的多层陶瓷电容（MLCC），无需外部的控制环路补偿元器件。开关频率为400kHz，支持小尺寸的1uH功率电感和22uF输出电容以使PCB布线和面积更紧凑。

支持PFM/PWM工作模式和FPWM（强制PWM）规格可选；FPWM模式在无负载条件下可以实现极低的输出纹波； PFM/PWM模式，重载工作在连续模式（PWM），轻负载进入脉冲频率调制模式（PFM），降低开关频率提高效率, 实现全负载范围内高转换效率。

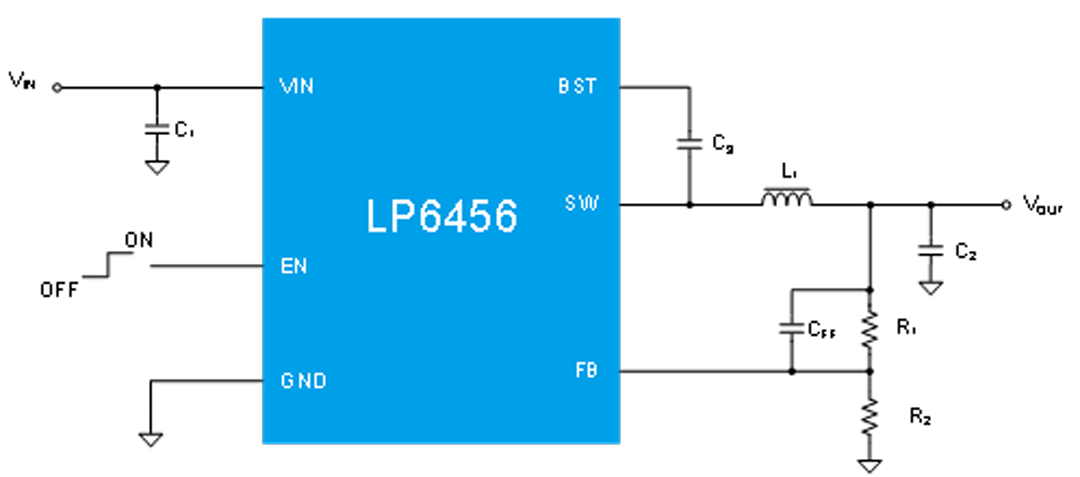

LP6456采用标准的SOT23-6封装, 适用于TV/显示器、路由器/网关、音箱、Set Top Box、Storage、PC、打印机等5V/12V供电系统的产品。

LP6456主要特点

高精度，优异的动态响应性能

   1.FB电压精度：±1%

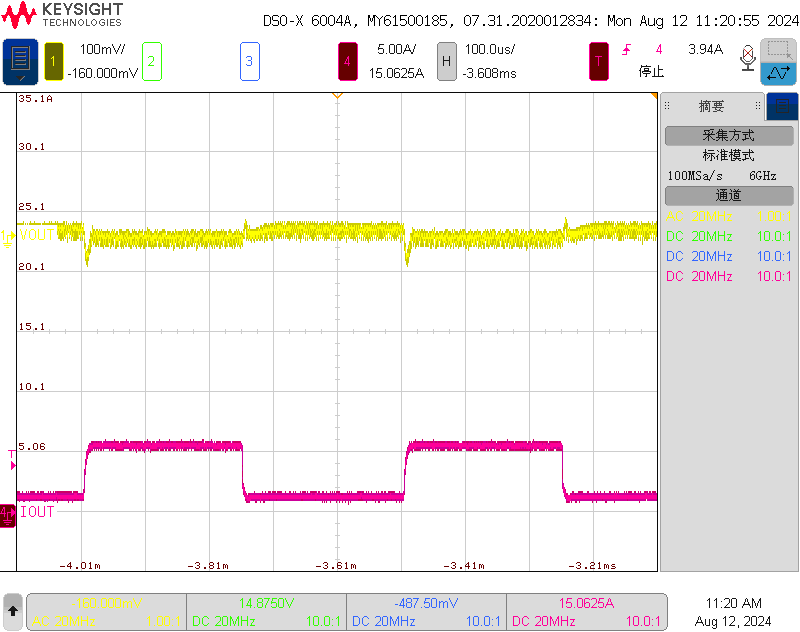

   2.采用（COT）控制架构，快速瞬态响应，在1A~6A瞬态负载变化时，输出电压瞬态变化小于3%。

VIN=12V, VOUT=1.2V, 6A-1A-6A,1A/us, LP6456B6F

高效率，降低系统损耗

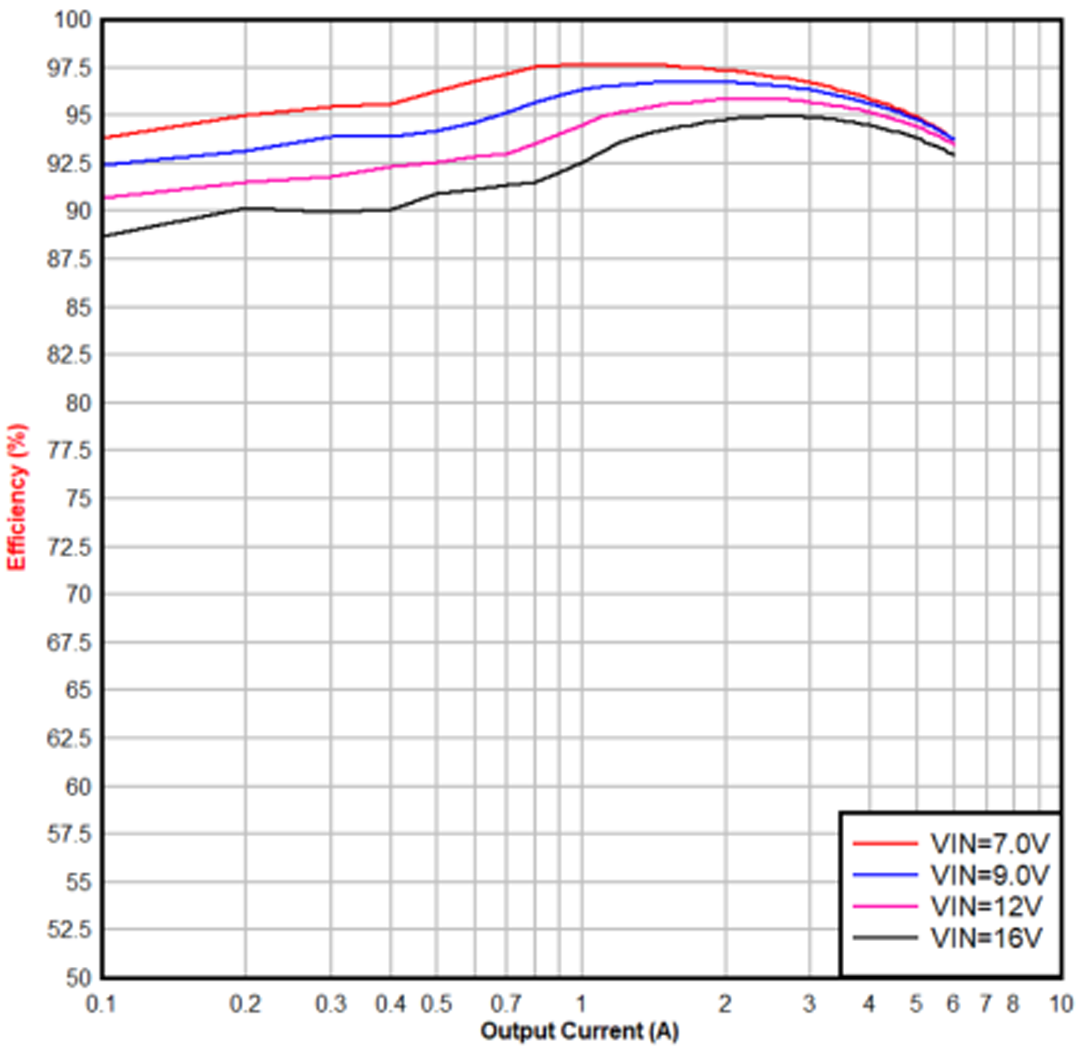

   集成30mΩ高侧、18mΩ 低侧开关 MOSFET，损耗小转换效率高，最高效率可达98%。

VOUT=5V, 4.7-uH, LP6456B6F

高可靠，集成多重保护功能

   1.输入欠压/过压保护

   2.输出过压保护

   3.逐周期限流保护

   4.短路保护

   5.过温保护

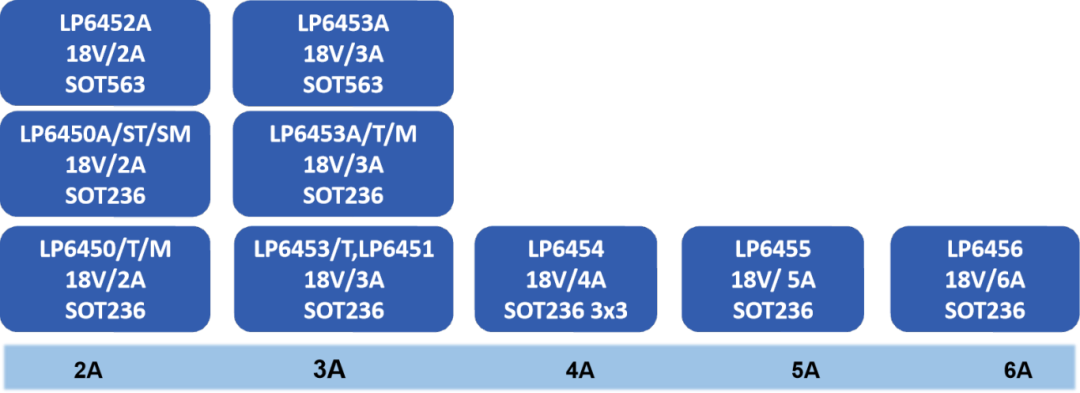

   微源半导体提供COT控制架构18V降压系列产品，包括输出电流2A~6A、轻载PFM/固定PWM（FPMW）模式、SOT23-6/SOT563封装及多种脚位规格供选择，满足多元应用场景的应用。
