智能车灯技术解析及雷卯静电浪涌解决方案——ADB自适应大灯与DLP交互投影的防静电与可靠性设计
智能控制:ADB大灯让灯光
”主动思考“

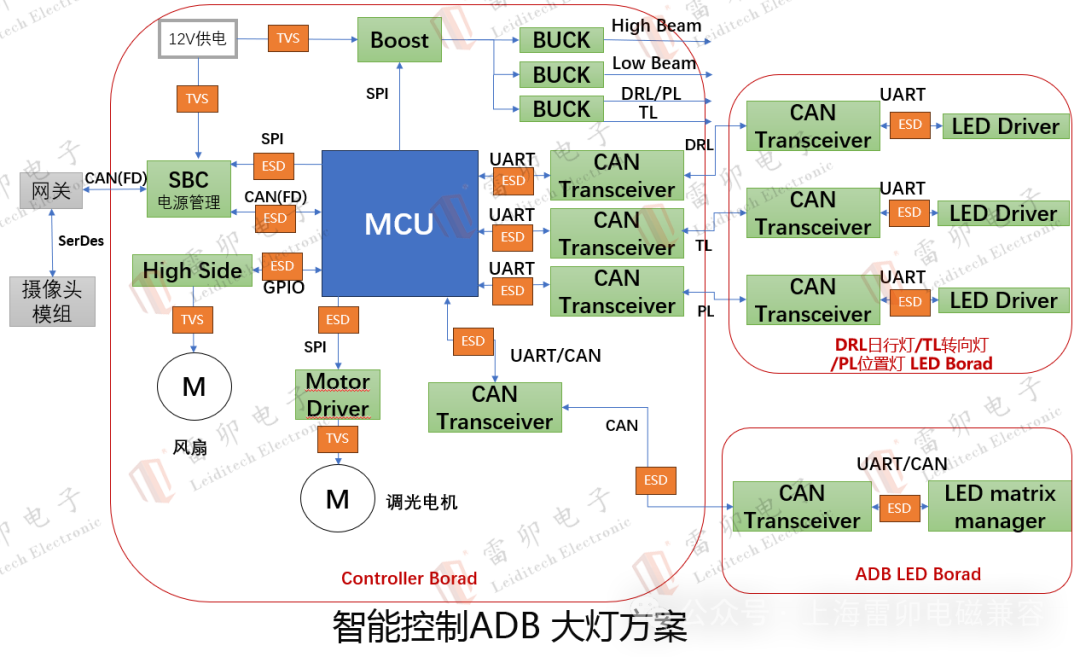

ADB(自适应远光灯系统)通过摄像头与算法联动,动态调节光束:
1.技术原理:采用二级架构(Boost+Buck 电源模块),支持多通道恒流输出,可自动遮蔽强光区域(如宝马7系的14分区LED光源)。
2.高端标配:奔驰S级、奥迪A8等车型可识别150米外车辆,动态调整光束;
3.中端下沉:法雷奥模块化设计将成本降低40%,已应用于丰田 RAV4、大众途观等车型,推动ADB技术下沉。
交互投影:DLP大灯开启”光语时代“

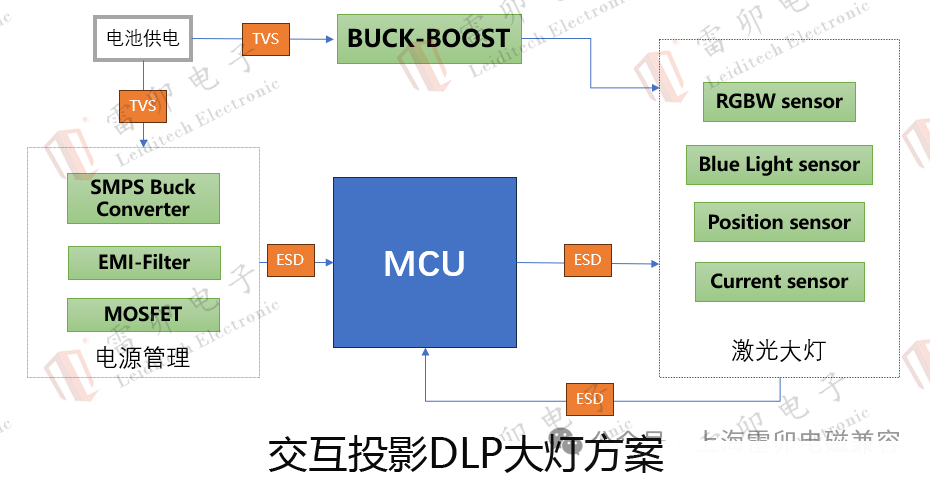

DLP(数字光处理)技术通过百万像素级投影实现智能交互:
1.核心应用:投射车道线辅助驾驶、导航箭头、行人警示符号(如欧司朗 MicroLED 模组实现 19,200 像素高精度投影),甚至自定义动画(如迎宾光毯),提升人车交互体验。
2.技术趋势:与自动驾驶协同,华为智能灯光系统可向行人投射“安全通过”信号,增强道路沟通能力。
雷卯车规级EMC解决方案
随着大灯的智能化,静电干扰(ESD)、浪涌电压(Surge)、电磁兼容(EMC)成为关键挑战。车灯模块提供定制化防护方案,确保系统在-40℃~+85℃宽温环境稳定运行。

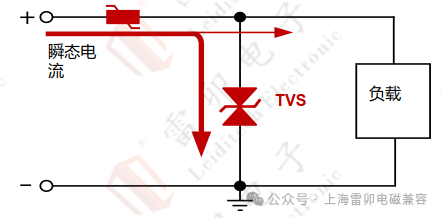

1.电源系统防护:应对抛负载与电压突变
①典型场景:发动机启动时的 12V/24V 电源瞬态过压(如 12V 系统可能出现 40V 浪涌),易损坏 LED 驱动电路。
②解决方案:TVS 二极管(SM8S24CA,6.6kW 峰值功率)与自恢复保险丝组合,响应时间<1ns,符合 ISO 7637-2 抛负载测试标准,已应用于大众、蔚来等车型的 LED 光源驱动。

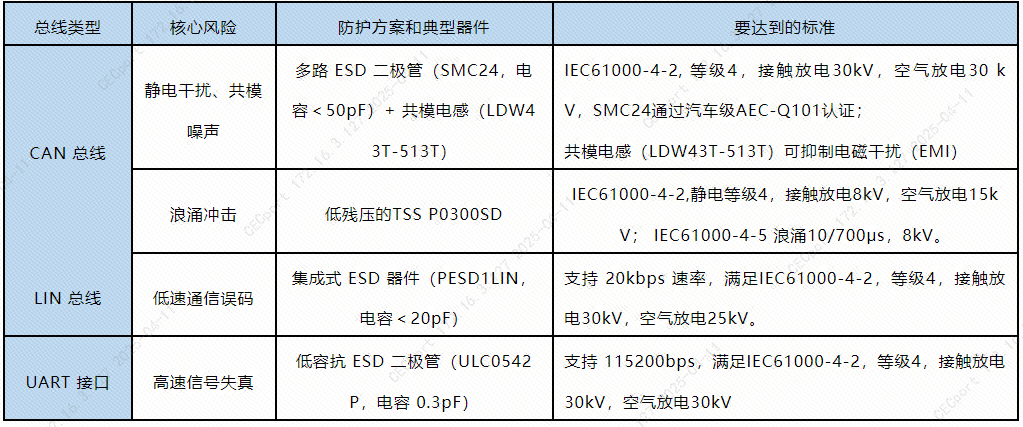

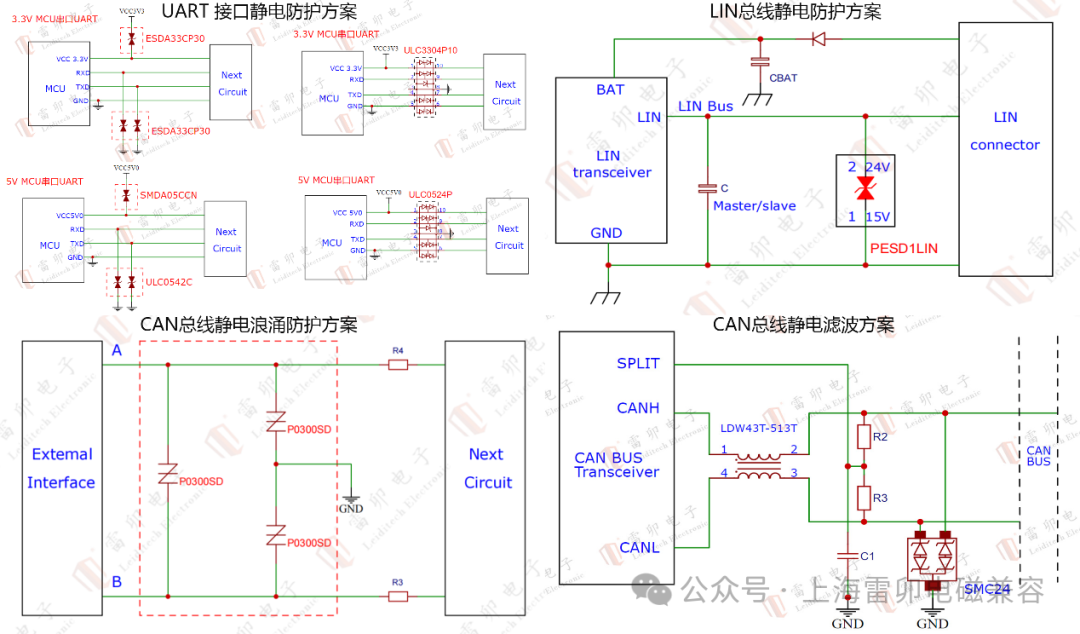

2.通信总线防护:保障数据链路稳定
3. GPIO接口防护:单路与多路集成方案
1.单路防护:ESDA05CP(DFN1006 封装,5V 耐压,满足IEC61000-4-2,等级4,接触放电8kV,空气放电15kV),适用于独立开关信号;
2.多路集成:SDA05W5(SOT-353 封装,单颗保护 4 路,满足IEC61000-4-2,等级4,接触放电8kV,空气放电15kV),简化 PCB 布局。
结语:雷卯电子——智能车灯安全的隐形守护者
从卤素灯到 DLP 投影,汽车大灯的每一次技术跃迁都伴随着可靠性挑战。雷卯电子凭借 90% 车规级认证覆盖率,为电源、通信、控制模块提供定制化防护方案,确保“看得清、稳得住”。未来,随着自动驾驶对灯光交互需求激增,雷卯将持续深耕电磁兼容技术,助力智能车灯规模化应用。
Leiditech雷卯电子致力于成为电磁兼容解决方案和元器件供应领导品牌,供应ESD、TVS、TSS、GDT、MOV、MOSFET、Zener、电感等产品。雷卯拥有一支经验丰富的研发团队,能够根据客户需求提供个性化定制服务,为客户提供最优质的解决方案。
