随着游戏设备的升级，游戏手柄作为核心交互设备持续技术革新。在主机游戏中，高精度操作适配动作格斗、模拟驾驶等多种游戏类型，显著提升玩家沉浸感。在云游戏场景中，先进手柄技术突破设备性能限制，实现跨平台的稳定精准操控。

艾为电子在游戏控制器芯片技术领域持续深耕，全力创新并深入开展方案调研。同时，针对主流游戏手柄的最新技术创新及应用场景展开分析。

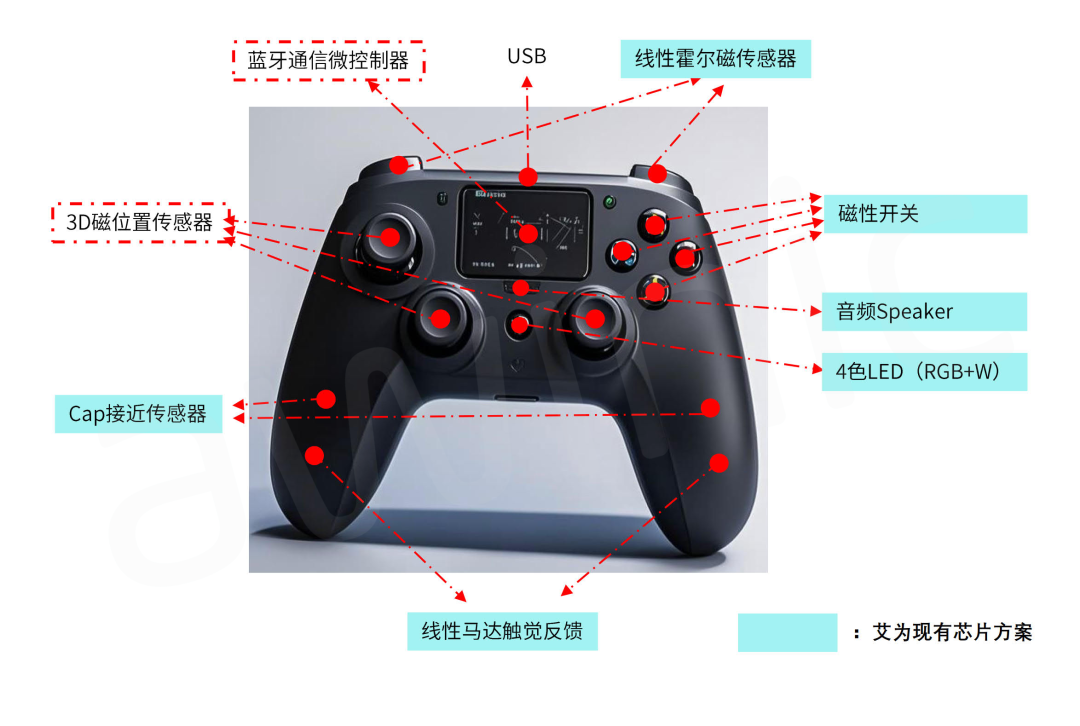

图1 游戏手柄分解图

艾为电子聚焦游戏控制器芯片技术创新，围绕核心交互体验实现多项技术突破：

01 智能感知升级

·Cap接近传感器芯片：优化感应算法提升精度，支持手柄智能休眠/唤醒切换及模式自动识别，显著提升操作便捷性。

·高精度线性霍尔芯片：实现微米级位移识别，精准转化玩家操控细节，保障游戏角色动作丝滑衔接。

·磁性开关芯片：采用创新磁路架构，实现高可靠性与快速响应，保障操作指令及时反馈。

02 多维反馈增强

·可编程LED驱动芯片：4通道独立控制支持1680万色调节，通过动态光效实现电量分级提醒及游戏状态可视化反馈。

·专业音频驱动芯片：具备强大的噪声消除能力，配合振动马达打造立体化触觉-听觉交互体验。

03 系统协同优化

通过芯片组深度联动，构建从指令输入、状态反馈到多设备协同的全链路解决方案，为游戏手柄提供低延迟、高可靠性的底层技术支撑，全面适配主机/云游戏多场景需求。

图2 游戏手柄系统框图

触觉反馈技术革新，精准还原多维物理交互

手柄触觉反馈通过电机、振动元件等，依据游戏信号模拟真实物理触感。在动作游戏中强化打击感，射击游戏里模拟枪械后坐力，驾驶游戏中反馈路面情况。这一技术大幅提升游戏沉浸感与操作精准度，增添交互趣味，丰富玩家体验。

艾为推出的线性马达驱动芯片，可实现更细腻的振动效果，提供如 LCC 系列算法、Tiktap 算法等多元算法支持。以 AW86937 系列为例，其参与设计及特点说明如下。

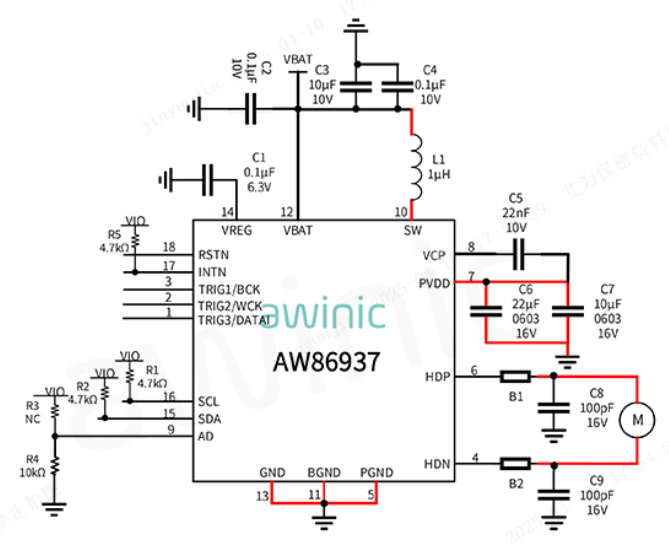

图3 AW86937应用框图

产品特性

基础性能

·通信接口：1MHz高速I2C总线

·存储容量：8KB内存

·输入采样率：8kHz、12kHz、24kHz、48kHz

功能模块

 信号处理：

·F0（基频）检测与跟踪

·集成自动刹车引擎

 播放模式：

·实时播放（4KB FIFO缓存）

·动态正弦波播放

·内存播放

·硬件TRIG播放

·一线编程输入

·连续播放

·I²S/TDM音频接口输入

电源管理

·升压能力：输出高达11V

·快速启动：<1ms

·工作电压：2.7V-5.5V

 低功耗设计：

·待机模式：自动切换，4μA待机电流（Vbat=4.2V）

·电池放电补偿驱动

保护机制

·多重保护：短路保护/过热保护/欠压保护

肩键（LB、RB、LT、RT）线性霍尔检测技术，精准操控的物理引擎

肩键运用线性霍尔检测，借磁场变化精准识别按键位置与力度。在射击游戏里，能依按压力度控制射击模式，轻按点射、重按扫射；赛车游戏中，精准反馈刹车、加速力度。其高精度、长寿命、快响应特性，极大提升操作精准度与游戏沉浸感。以AW8656XDNR线性霍尔传感器系列为例，其参考设计及特点说明如下。

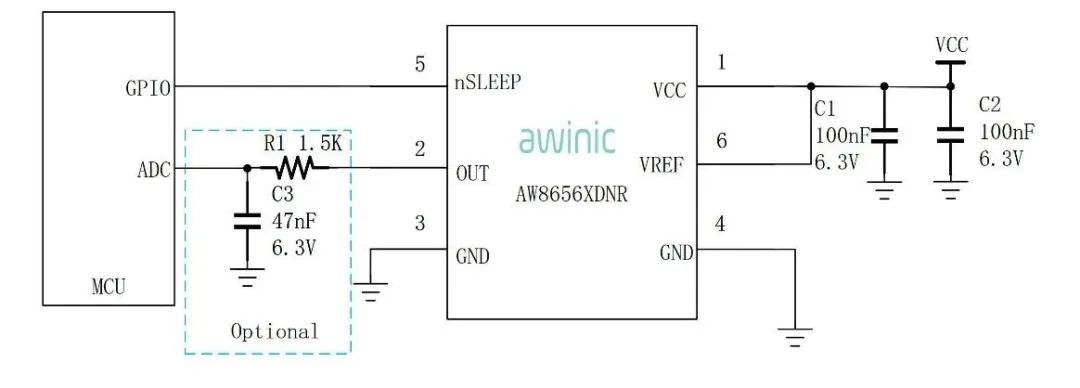

图4 AW8656XDNR应用框图

产品特性

工作电压：2.5V~5.5V

工耗特性：

• 休眠电流 <1μA
• 工作电流<2.3mA
• 采样带宽：20kHz

灵敏度可调节 （高、 中 、低 ）：

• 1.25mV/G(AW86560DNR)
• 2.5mV/G(AW86561DNR)
• 5.0mV/G(AW86562DNR)
• 10mV/G(AW86563DNR)

线性度误差：<±1.5%

噪声峰峰值：<30mVpp

定制化支持：提供磁场仿真及结构堆叠设计指导

功能键磁性开关方案，重构物理交互边界

游戏手柄的功能键（A、B、X、Y）采用磁性开关，相比导电胶接触优势明显。磁性开关无机械摩擦，寿命长，可承受超 1000 万次按压。依靠磁场感应，响应速度快，信号传输达毫秒级，稳定性强，不受灰尘水汽干扰，还能精准感知力度与位置，大幅提升操作体验。

艾为电子基于AW86562XASTR磁感芯片组，为手柄功能键（A/B/X/Y）提供非接触式检测方案，通过磁场拓扑重构实现精准操控与极致耐久性平衡。

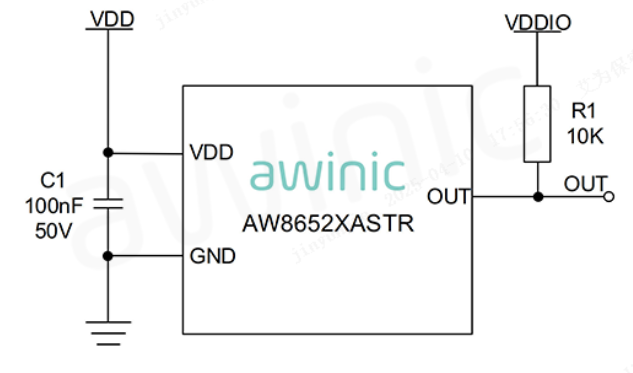

图5 AW86562XASTR应用框图

产品特性

开关类型：单级（S极）磁性检测

超快响应速度：<15μs

磁场阈值:

动作点(Bop)：5G

释放点(Brp)：20G

工作温度：-40°C~ +150°C

输出类型：开漏输出(Open-drain)

当周围环境中存在强度足够的南极磁场时，设备的输出端（OUTS）便会触发相应动作。具体而言，一旦垂直于封装的磁通密度超过了工作点（BopS），输出端（OUTS）就会立即导通，将电平拉低，并维持这一状态。只有当磁通密度 B 下降至低于释放点（Brp）时，输出端才会关断，进入高阻抗状态。此时，通过外部上拉电阻的作用，输出端会输出高电平信号。

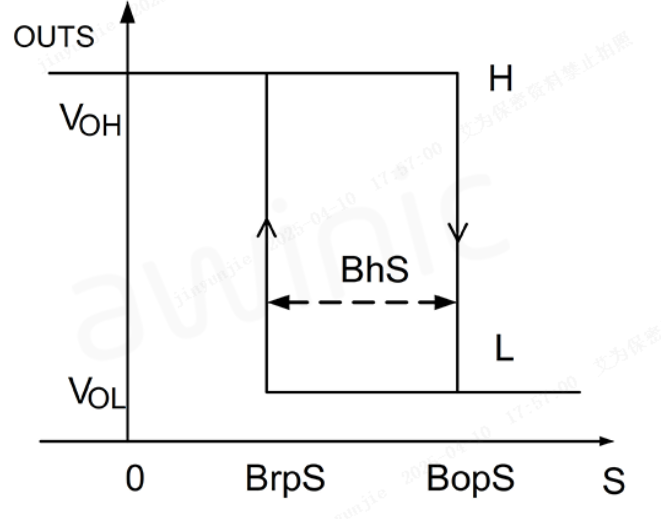

图6 AW86562XASTR磁性特性图

手柄Cap接近传感器，构手柄触控交互新维度

手柄上的 Cap 接近传感器可通过检测电容变化，敏锐感知物体靠近。其应用优势明显，一方面实现非接触操作，像悬停即可选择菜单，既便捷又有趣；另一方面实现智能唤醒手柄，不用时自动低功耗，节省电量、延长续航，大大提升了用户体验。以AW93208CSR为例，其参考设计及特点说明如下。

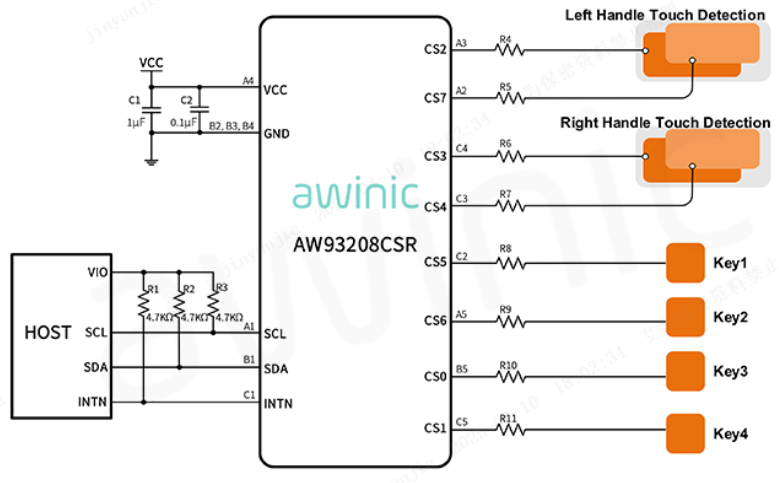

图7 AW93208CSR应用框图

产品特性

通道配置：3/5/8通道可选，支持自电容&互电容双模检测

灵敏度特性：

电容分辨率：1aF

补偿电容范围：220pF

基础操作：单击/双击/三击/长按

手势识别：一维滑动（抗汗湿干扰）

状态检测：佩戴识别（潮湿环境自适应）

支持客制化/OTA(集成GPIO扩展功能)

工作模式：15.5μA

休眠模式：6.5μA

深度睡眠：5μA

工作电压：2.7~3.6V

通信接口：I²C@400kHz

内存：16KB Flash+8KB RAM

工作温度：-40°C~85°C

多色LED驱动方案，沉浸式光效交互引擎

手柄上的 RGB 灯常设在显眼处，作用多样。它能直观显示电量，满电为蓝或绿，低电变橙或红。多人游戏时，可用不同颜色区分玩家。特定游戏中，灯光还随游戏状态改变，如角色受伤时闪红，增强了互动性与沉浸感。

艾为为游戏手柄提供专业级光效控制能力方案，推出的 AW21104FOR 芯片，可直接驱动 1 颗 RGB灯+ 1 个白灯，弥补不同产品三基色合成白色时的色差问题。

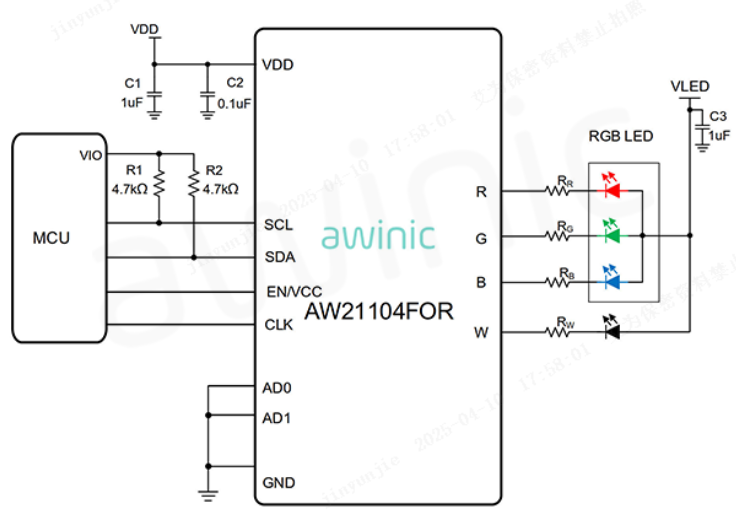

图8 AW21104FOR应用框图

产品特性

通道配置：4通道独立控制，支持全编程光效

驱动能力：

单通道最大电流：25.5mA

电流��辨率：8位（256级调节）

PWM调光：8位精度（0-255级占空比）

电流精度：±4%@17.5mA

电流匹配精度：2%@17.5mA

通信接口：I²C@1MHz

支持1.2V/1.8V逻辑电平

电源电压：2.7V~5.5V

封装规格：FOWLP 1.62mm×1.22mm-12B（超薄晶圆级封装）

手柄音频 Speaker，沉浸式音效体验的核心

手柄上的音频 Speaker（扬声器），能给玩家带来极佳音效体验。它可精准还原各种游戏场景音，如冒险游戏的神秘环境音、体育游戏的观众呼喊声。玩家无需外接音频设备，就能及时接收游戏内任务提醒等重要提示音，全方位提升游戏沉浸感与互动性。艾为电子推出的 AW88082QNR 小型化嵌入式音频驱动芯片方案，为其出色表现提供了技术支持。

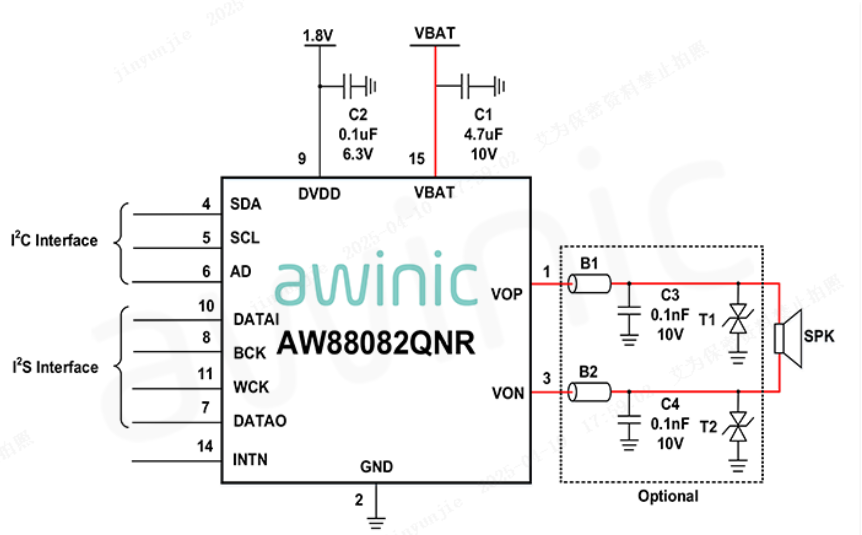

图9 AW88082QNR应用框图

产品特性

噪声控制：

射频��声抑制：有效消除TDD（时分双工）噪声干扰

输出噪声：9μV

总谐波失真加噪声（THD+N）：0.016%@1kHz/1W（4Ω负载）

扬声器驱动：

负载兼容：4Ω-32Ω

具备强大的爆音（Pop）和咔哒声（Click）抑制功能

I²C控制：速率≤1MHz，支持多地址扩展

I²S/TDM:

标准：Philips I²S/左对齐/右对齐

采样率：8kHz-96kHz

位宽：16/20/24/32bit

时隙：1/2/4/6/8通道

单声道混音功能

脉冲密度调制（PDM）接口

采样率：3MHz/6MHz/12MHz

声道选择：左右独立低延迟：

增益设置：3档可编程（+6dB/0dB/-6dB）

音量调节：-96dB~0dB（0.5dB步进）

电源管理：

工作电压：VBAT=2.5V-5.5V，DVDD=1.65V-1.95V

保护机制：短路/过热/欠压/过压保护

具备短路保护、过热保护、欠压保护和过压保护功能

QFN-16L封装：3.0mm×3.0mm×0.75mm（长×宽×高）

游戏控制器市场正迎来高速发展期，行业规模持续扩大。伴随全球游戏产业繁荣，硬件需求持续增长，预计2029年市场规模将实现跨越式增长。

未来，游戏控制器研发强化功能，加多种传感器让反馈更逼真，玩家可精准感知动作。优化无线连接降延迟，保障响应及时。拓展兼容性，适配多平台，打破设备壁垒，带来便捷、沉浸、多元操控体验。
