在信息技术深度演进的新时代背景下，工业自动化设备、智能汽车及消费电子产品正加速向智能化、互联化方向转型。这一变革浪潮对核心半导体器件提出了多维升级需求，特别是在信号处理效率、系统兼容性、运行稳定性及安全防护等方面形成了更高技术标准。
艾为匠心打造的逻辑系列芯片，凭借低功耗、低传输延时、高驱动能力以及可靠性高等显著优势，成为众多应用场景的理想之选。
产品矩阵与应用场景
该系列芯片广泛适配于工业设备，AV 接收器、通信设备、笔记本电脑、无线设备、便携式媒体播放器等物联网（IOT）及消费电子领域。该系列涵盖四大基础逻辑门电路解决方案，多款产品各具特色。
· AWS74LVC1G14 是单路施密特输入反相器
· AWS74LVC1G17 为单路施密特输入缓冲器
· AWS74LVC1G32 是单路双输入或门
· AWS74LVC1G125 属于三态输出缓冲器
这些芯片均具备宽工作电压范围，可在 1.65V 至 5.5V 的电压区间稳定运行，同时兼备低功耗、高驱动能力（±24mA@VCC=3V）、低传输延时等优异性能。
AWS74LVC1G14/17/32/125功能框图

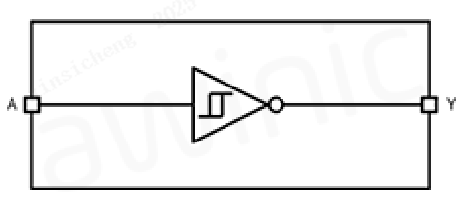

图1 AWS74LVC1G14功能框图

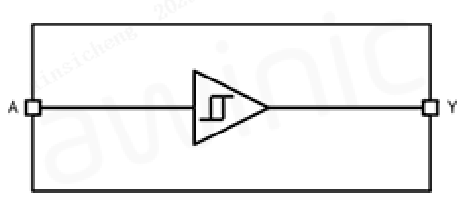

图2 AWS74LVC1G17功能框图

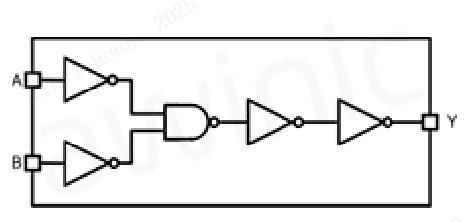

图3 AWS74LVC1G32功能框图

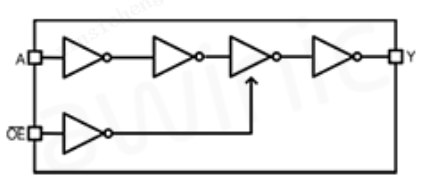

图4 AWS74LVC1G125功能框图
AWS74LVC1G14/17/32/125主要参数
· 宽工作电压范围：1.65V~5.5V
· 低功耗
· 输入电压高达 5.5V
·IOFF 支持电源掉电模式
· 低传输延时：
· AWS74LVC1G14：3.3ns @ VCC=3.3V
· AWS74LVC1G17：3.7ns @ VCC=3.3V
· AWS74LVC1G32：3.5ns @ VCC=3.3V
· AWS74LVC1G125：2.1ns @ VCC=3.3V
· 高输出驱动：±24mA @ VCC=3V
· 工业级工作温度范围：-40℃~125℃
AWS74LVC1G14/17/32/125封装

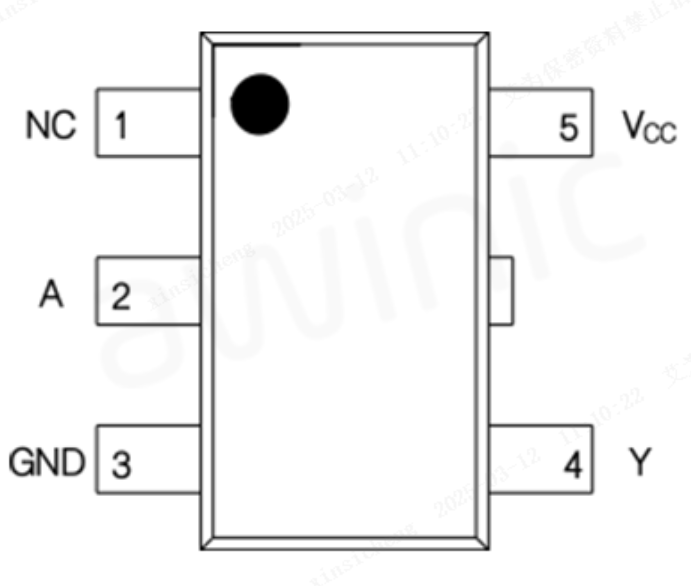

图5 AWS74LVC1G14/17封装图
图6 AWS74LVC1G32封装图

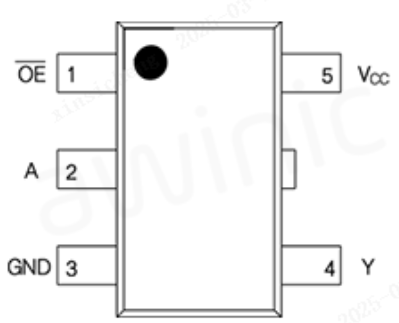

图7 AWS74LVC1G125封装图
产品选型表

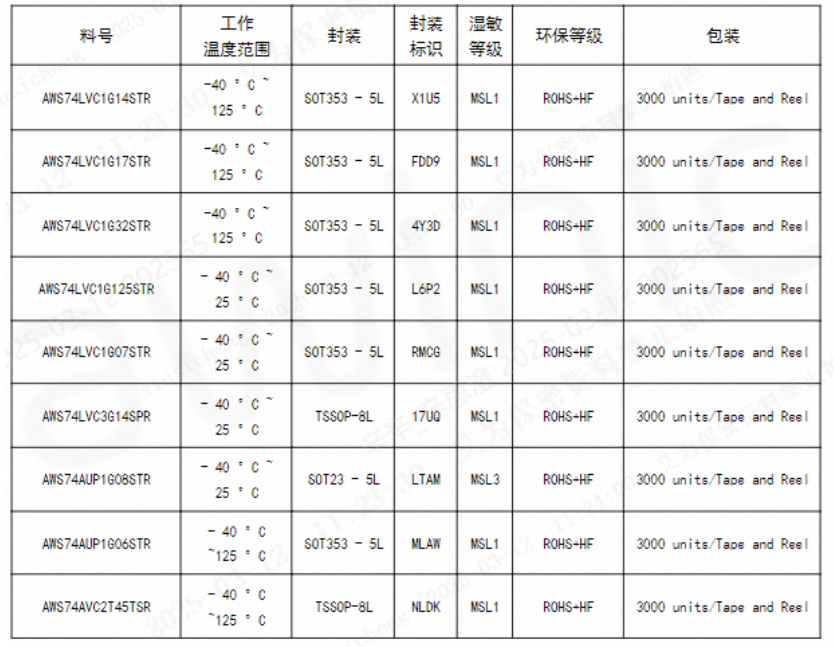

表1 产品选型表
结 语
艾为电子专注于高性能数模混合信号、电源管理、信号链等 IC 设计，掌握了核心的芯片设计技术。艾为运算放大器产品族会陆续推出多款拥有高压、高精度、零漂移等性能的优质产品，致力于为客户提供全面的产品及解决方案，持续为行业发展注入强劲动力。
