开篇总述

在工业自动化与便携式电子设备高速发展的今天，多通道数模转换器（DAC）面临着“高精度、低功耗、宽温适应性”的三重技术挑战。芯佰微电子推出的CBM53D04/CBM53D14/CBM53D24系列四路缓冲电压输出DAC，以8/10/12位全梯度分辨率覆盖、500μA低功耗架构及-40℃~105℃工业级宽温设计，成为打破海外垄断的国产化标杆。该系列产品通过双缓冲同步控制逻辑与SPI、QSPI、MICROWIRE、DSP兼容接口，不仅解决了传统DAC在多通道同步更新中的时序偏差问题，更以轨至轨输出特性与休眠模式80nA超低功耗，为医疗影像、工业控制、便携仪器等场景提供了“高性能与低能耗并存”的系统性解决方案。

一、行业痛点：传统DAC技术的核心挑战

1.1 低功耗与高性能的矛盾：便携式设备的续航之困

在便携式医疗设备领域，传统12位四通道DAC在满量程工作时功耗普遍超过1mW。某手持色谱仪采用传统方案时续航仅2.5小时，而CBM53D系列在3V供电下功耗仅500μA，较传统方案降低40%，适配锂电池供电需求。工业无线传感器网络中，传统DAC休眠电流常高于1μA，而CBM53D系列休眠模式电流低至80nA（3V），满足长周期电池供电需求。

1.2 宽温环境下的精度衰减：工业场景的可靠性挑战

钢铁冶金、石油勘探等领域要求设备在-40℃~105℃稳定工作，普通DAC温度系数通常为±20ppm/℃，全温区增益误差达±0.2%FSR。CBM53D系列通过温度补偿设计，在85℃时增益误差控制在±0.75%FSR，满足工业控制精度要求。

1.3 多通道同步控制难题：医疗与工业的精度壁垒

CT扫描仪等设备要求多通道采样时钟偏差控制在纳秒级，传统DAC片内寄存器更新存在20-50ns时序差异。CBM53D系列双缓冲输入逻辑支持四路输出同步更新，避免医疗影像伪影与工业机器人多关节协同误差。

二、产品破局：CBM53D系列的技术优势

针对行业核心痛点，CBM53D系列通过三大技术维度实现突破，以下为各功能点的详细解析

2.1 超低功耗架构设计

动态功耗控制：3V供电时标准模式电流500μA，休眠模式仅80nA（3V），平衡续航与实时性。

电源管理：2.5V~5.5V宽电压输入，电源共模抑制比-60dB，有效抑制±10%电源波动对输出精度的影响，适配工业场景复杂供电环境。

2.2 高精度转换与宽温适配

分辨率与线性度：CBM53D24的12位分辨率下，积分非线性（INL）±2LSB，微分非线性（DNL）±0.2LSB，输出电压范围0V至VREF。集成轨至轨缓冲放大器，直流输出阻抗仅0.5Ω，可稳定驱动2kΩ负载与500pF容性负载，短路电流达25mA@5V。

基准输入特性：基准输入电压范围0.25V~VDD，典型阻抗45kΩ，建议搭配外部缓冲器以优化宽温环境下的基准稳定性。

温度稳定性：-40℃~105℃工作温度范围，85℃时增益误差±0.75%FSR，ESD防护隐含于工业级设计。

2.3 灵活接口与同步控制

串行接口：3线SPI兼容接口，最高30MHz时钟频率，支持二进制补码/偏移码输出。

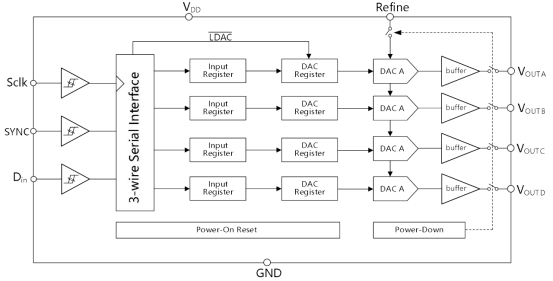

双缓冲逻辑：通过LDAC位控制寄存器更新，实现四路输出同步刷新，避免时序偏差。

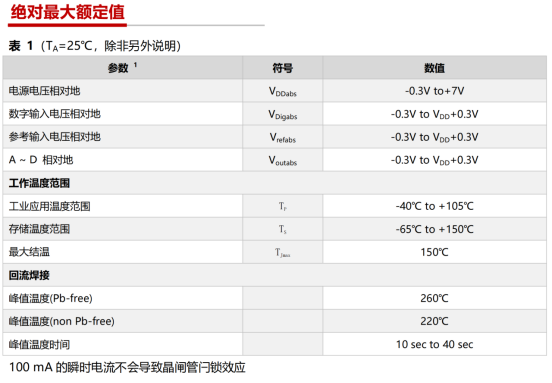

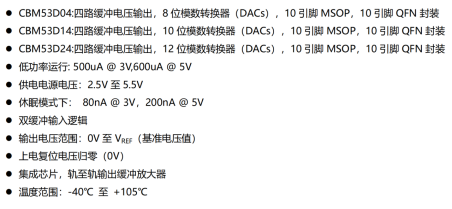

2.4所有参数

三、应用场景

3.1 医疗诊断设备

掌上超声仪：CBM53D24的12位分辨率（LSB=5V/4096≈12.2μV）与0.7V/μs压摆率，量化误差低至12.2μV，适配回波信号采集；休眠模式80nA电流延长设备续航。

心电监测仪：四路输出驱动导联放大器，双缓冲同步更新确保QRS波群采集精度。

3.2 工业自动化控制

冶金炉温调节：CBM53D14的10位分辨率配合-40℃~105℃宽温设计，实现多分区加热动态调节。

仓储机械臂：CBM53D04的8位分辨率驱动电磁阀组，满足开关量控制需求。

3.3 通信与测试领域

·可编程电源：通过SPI接口配置CBM53D24输出电压，0V至VREF范围内实现12位精度调节。
