一、引言
在当前的半导体行业中，微处理器系统已经广泛应用于工业控制、智能仪器和便携式电子设备等领域。这些应用对微处理器的稳定运行提出了严格要求，特别是对电源电压的持续可控性。微处理器的稳定运行高度依赖于电源电压的精确控制，因为任何电压波动超出阈值都可能导致程序异常运行、数据损坏，甚至整个设备的死机。然而，传统电源监控芯片面临一系列挑战：它们往往只提供单一的阈值档位，难以满足从2.4V锂电池到5V USB的广泛供电需求；静态功耗较高，通常超过50μA，这会缩短便携式设备的续航时间；此外，开漏输出需要外部上拉电阻，这不仅增加了物料清单（BOM）成本，还对PCB布局造成了额外压力；在低VCC（<1.5V）条件下，这些芯片可能无法复位，无法应对断电等极端工况。
芯佰微电子 CBM810X 系列微处理器监控电路，基于精准参数设计与场景化优化，聚焦 “可靠监控、低耗降本、简化设计” 核心需求，为微处理器系统提供全场景电源保障方案。
二、核心特性
1. 多档位精准复位阈值，多场景供电
CBM810X 系列提供 7 种复位阈值（表1 复位型号与阈值电压对照表），覆盖 2.32V（Z 型）至 4.63V（L 型）电压区间，精准匹配不同供电方案：2.32V/2.63V 适配 2.4V/3.0V 对于锂电池供电的场景（如便携式仪器），3.08V/2.93V 可适配 3.3V 嵌入式系统，4.00V/4.38V/4.63V 则适配 5V 工业电源。且各型号阈值偏差严格控制在 ±3% 内（如 CBM810L 阈值 4.56V～4.70V，典型值 4.63V），确保电源电压波动时精准触发复位，避免因阈值偏差导致的监控失效。
表1 复位型号与阈值电压对照表
2. 超低静态功耗，赋能低功耗设备续航
CBM810X 系列对静态电流进行了分档优化：当 VCC<3.6V 时（适用于 R/S/T/Z 型），其典型值为 17μA，最大值为 30μA；当 VCC<5.5V 时（适用于 L/M/J 型），典型值为 24μA，最大值为 35μA。与传统监控芯片（静态电流通常超过 50μA）相比，该系列的功耗降低了 60% 以上。
3. 推挽输出设计，简化电路与降本
CBM810X 采用推挽式 RESET 高电平输出（产品描述），无需外部上拉电阻，区别于同系列 CBM803X 的开漏输出。同时输出电平特性稳定：VCC> VTH max 时，VOH≥0.8VCC（I SOURCE=150μA，1.8V<VCC<VTH min）；VCC=VTH min 时，VOL≤0.4V（L/M/J 型，I SINK=3.2mA），满足多数微处理器的逻辑电平需求。
4. 宽压可靠性与稳定复位时序
宽压工作范围：供电电压 1.0V～5.5V（Table 1），VCC 低至 1V 时仍保持复位有效（产品描述），覆盖系统上电、断电全过程的电压区间，避免低电压段复位失效。
稳定复位时序：上电复位时间最小为140ms、典型值为240ms，复位脉冲宽度为140ms~460ms（Table 1），可确保微处理器在电源稳定后完成初始化，避免启动时序出现紊乱。
5. 工业级环境适配，提升场景耐受性
绝对最大额定值显示，CBM810X 存储温度 - 65℃~150℃，工作温度 - 40℃~85℃，适配工业高温、户外低温等恶劣环境；封装提供 SC70-3（尺寸 2mm×1.25mm）与 SOT23-3（2.9mm X1.3mm）（封装尺寸及结构），满足不同设备的小型化需求。
三、典型应用场景
1. 工业控制器（如 PLC、传感器控制器）
工业控制器需在 - 40℃~85℃宽温环境下运行，且面临电网电压波动（如 380V/220V 电网降压后的 3.3V/5V 波动）。CBM810X具备宽温特性以及1.0V低VCC复位有效性，这能够有效避免因低温或电压波动而导致的复位失效问题；同时，其推挽输出可简化电路，进而降低控制器的维护成本。
2. 智能仪器（如便携式检测仪表）
便携式仪表依赖 2.4V/3.7V 锂电池供电，对功耗与尺寸敏感。CBM810X 的 17μA 低静态功耗延长续航，2.32V（Z 型）/2.93V（S 型）阈值精准匹配电池电压；SC70-3 小封装适配仪表的小型化设计，同时精准阈值确保检测数据不因电压异常失真。
3. 微型处理器系统（如嵌入式控制模块）
嵌入式模块大多采用3.3V/5V供电，且需要进行高密度布局。CBM810X的3.08V（T型）/4.00V（J型）阈值能够适配主流电压，其240ms典型复位时间可保障模块稳定初始化；同时，无外部电阻的推挽输出能够减少模块体积，从而适配密集型PCB布局。

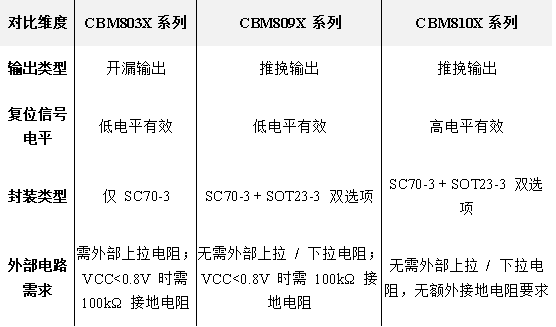

同系列选型表：CBM803X/809X/810X 系列核心差异对比
