近年来，旗舰手机为追求高画质不断堆砌大底传感器和多摄模组，导致机身厚度激增（如小米15 Ultra因长焦模组妥协厚度），同时，其由算法主导的计算摄影虽提升了便捷性，但过度修饰引发用户对“真实光学质感”的怀念。用户对“轻薄手感”与“专业影像”的双重需求催生了新解决方案——通过磁吸长焦增距镜实现硬件扩展，避免机身过度臃肿。长焦增距镜提供纯物理光学增强，满足专业用户对光影真实性的追求。
下图是艾为电子推出的长焦增距镜解决方案：

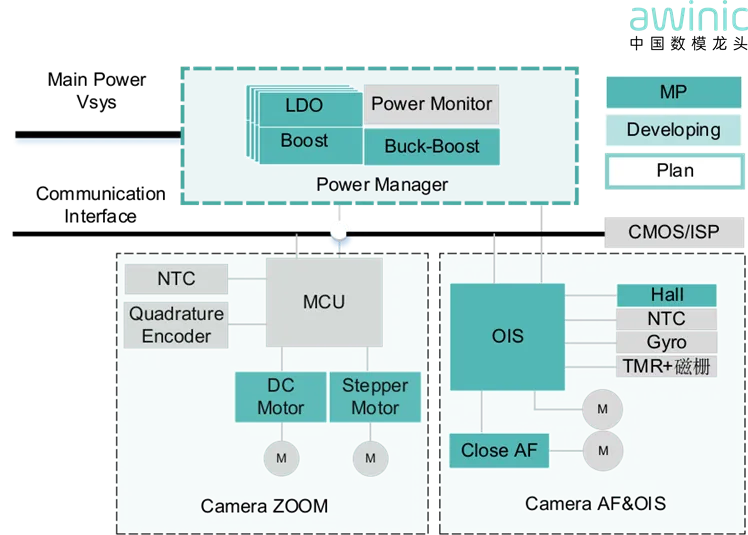

图1 长焦增距镜应用框图
外置镜头一般镜头重，防抖/对焦行程远，需要用到马达驱动芯片，艾为自2020年推出VCM马达驱动IC以来，OIS/AF控制方案便备受赞誉，成为众多海内外主流厂商VCM马达控制的优选方案。
艾为电子推出高精度、三通道驱动AW86068CSR来满足长焦增距镜防抖/对焦控制应用：
- 64KByte Flash Memory
- 32KByte SRAM 提供SDK，支持客户二次开发，也支持Awinic控制方案集成
- 12.5MHz I3C 高速通信接口
- 3x16bit 高精度ADC
- VM=1.5V to 3.6V 支持动态调压
- WLCSP3.555mmx1.255mmx0.3mm-27B
图2 AW86068CSR典型应用原理图
在长焦增距镜解决方案中，往往存在大行程的AF轴，可以适配我司长行程，高压版本的闭环控制芯片AW86026HCSR：
- 1.7V to 5.25V 动态调压
- 集成Awinic 2rd+ 高性能闭环控制算法，具备电子阻尼，SmartHolding等特性
- 集成高精度hall sensor
- 默认 ±300mA 驱动电流
- 16bit 高精度ADC
- WLCSP1.5mmx0.86mmx0.265mm-6B

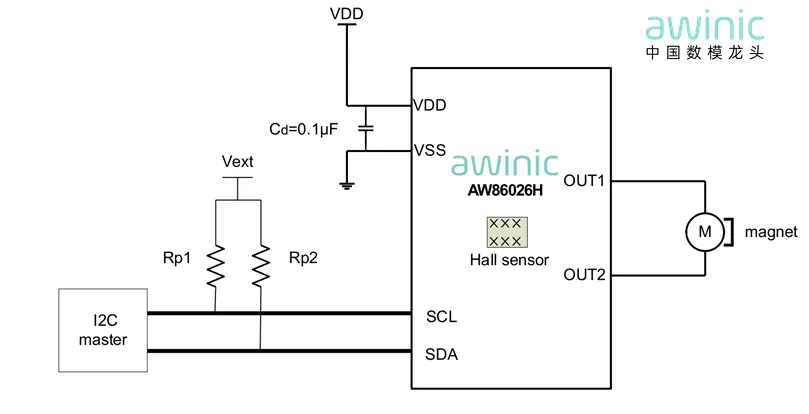

图3 AW86026HCSR典型应用原理图
在 Camera ZOOM 应用中，AWD86307DNR 直流马达芯片用于驱动变焦直流电机，通过 PWM 与电流控制实现平滑启停、快速响应和低噪声变焦；
AW86426FBR 步进马达芯片用于驱动变焦或对焦步进电机，支持细分控制与精准定位，保证镜头位置稳定、重复精度高。
AW86307DNR特性：
- VDD电压范围：0V - 12V
- VCC电压范围：1.8V~5.5V
- RDSON HS + LS：950mΩ
- 最大电流输出：1.1A
- 最大值睡眠电流：120nA
- 独立控制的nSLEEP脚
- 短路保护
- 过温保护
- 欠压锁定保护
- 封装DFN 2mm*2mm*0.75mm-8L
图4 AW86307DNR典型应用原理图
AW86426FBR特性：
- 工作电压： DC3.0V~DC12V
- 最大驱动电流：1.1A；
- 超小封装：FCBGA 2.4mm X2mm X0.59mm-30B package
- Rdson HS+LS：典型值0.95Ω；
- 最高支持1/32微步；
- 支持的衰减模式：
自适应衰减模式
混合衰减
慢衰减
快衰减
- 可编程的过流关断时间：
10μS off-time
20μS off-time
30μS off-time
- 可编程的电机扭矩
- 短路保护、过温保护和低压保护
- 故障状况指示
图5 AW86426FBR典型应用原理图
同时，为了匹配我司的动态调压方案，可以采用我司专门为VCM动态调压推出的AWP37702CSR:
- 输入电压范围：2.2V ~ 5.5V
- 输出电压范围：1.4V ~ 4.575V
- 超低静态电流：2.8μA
- 超低关断电流：0.3μA
- 支持动态电压调节控制(斜率:2V/ms, 5V/ms, 10V/ms, 20V/ms)
- 自动选择 PFM 模式和强制 PWM 模式
- 高达 1MHz 的 I2C 接口（I2C 支持 1.2V I/O 电平）
- 最大连续输出电流：
VIN ≥ 2.2V, VOUT = 3.5V 时，IOUT最高可达 0.8A
VIN ≥ 2.5V, VOUT = 3.5V 时，IOUT最高可达 1A
VIN ≥ 3.3V, VOUT = 3.5V 时，IOUT最高可达 1.5A
- 封装：WLCSP 1.3mmX1.3mm-9B
图6 AWP37702CSR封装信息
另外，在供电与电池管理模块采用Awinic产品多层防护设计：AW37030D110EDNR LDO 芯片提供 300mA 高性能稳压输出，为核心器件供电；AW33901FCR 过压保护芯片以 30mΩ 低内阻和 50ns 快速关断特性，保护下游电路。
如下是部分芯片选型表。

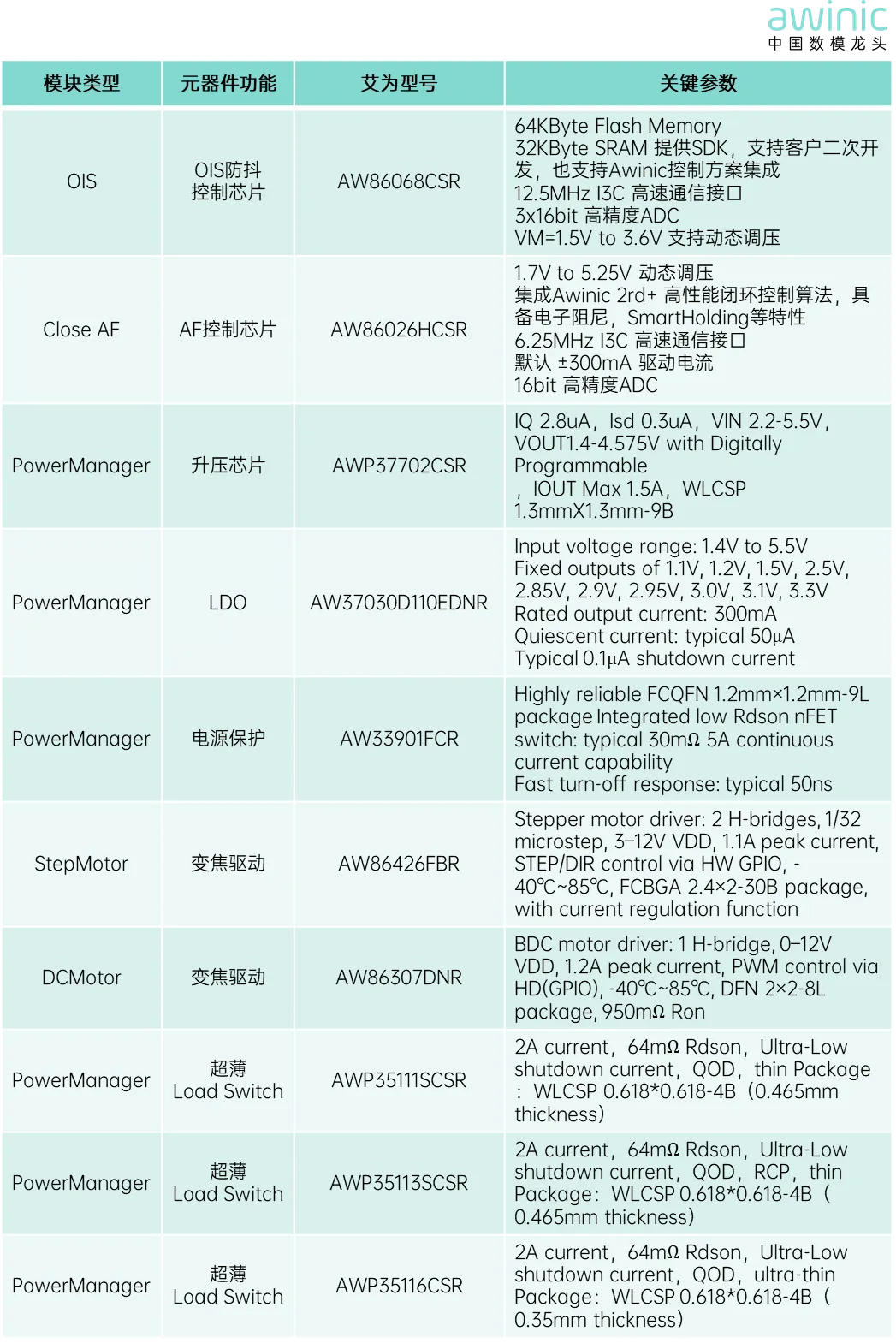

表1 物料选型表
