一、行业技术现状

当前车载GPS定位终端面向12V/24V车载工况规模化应用，终端需长期耐受宽电压波动、高低温交变与复杂电磁干扰，同时兼顾低功耗值守与定位信号高精度采集。行业普遍面临三大技术痛点：车载宽压输入适配能力不足、电源转换效率与静态功耗难以平衡、电池电压监测与传感器信号调理精度不足，直接影响终端运行稳定性、定位准确性与续航能力。

针对上述需求，芯佰微推出CBM2596宽压降压DC-DC转换器与CBM8621高精度轨至轨运算放大器组合方案，为车载GPS定位终端提供标准化、高可靠性的核心器件支撑。

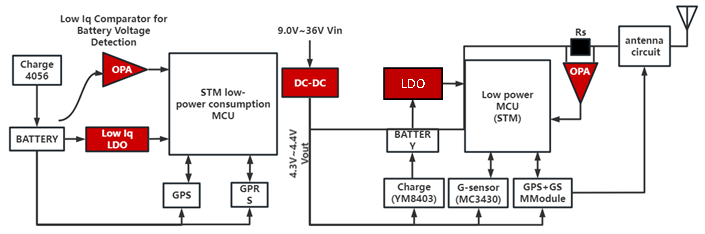

车载GPS定位终端原理框图

l DC-DC转换器：承担车载高压输入到系统工作电压的高效降压、稳压任务，是终端供电链路的核心，决定系统宽压适配性与电源转换效率。

l 运算放大器（OPA）：负责电池电压采样、GPS微弱信号放大等精密信号调理，保障模拟信号采集精度与传输完整性，直接影响终端电量监测与定位性能。本方案中，CBM2596与CBM8621分别作为供电链路与信号链路的核心器件，协同实现终端稳定供电与高精度信号处理。

二、核心器件技术解析

（一）CBM2596宽压降压DC-DC转换器

CBM2596为单片降压开关型转换器，面向车载宽压供电场景设计，可稳定驱动3A负载，具备优异的线性与负载调整率，适配车载GPS终端主电源转换需求。

支持4.5V~40V宽范围输入，覆盖9V~36V车载电池典型工作区间，兼容12V乘用车与24V商用车系统；提供3.3V、5V、12V固定输出与1.23V~37V可调输出配置，输出电压容差控制在±4%以内，可满足终端不同模块的供电电压需求。

器件内置150kHz固定频率振荡器，简化外围电路设计，仅需4个外部器件即可完成系统搭建；具备TTL电平关断功能，关断模式下静态电流典型值低至100μA，适配终端熄火后低功耗值守场景。同时集成逐周期电流限制与过热关断保护机制，可应对车载抛负载、短路、过温等异常工况，提升系统运行可靠性。封装采用TO-220-5L与TO-263-5L规格，工作温度范围覆盖-40℃~+125℃，满足车规级环境适配要求。

（二）CBM8621高精度轨至轨运算放大器

CBM8621为低压、轨至轨输入输出运算放大器，针对车载精密信号调理场景优化，适合处理G-sensor等传感器的动态变化信号、电池电压检测等模拟信号处理环节。

器件供电电压范围为2.5V~5.5V，与终端低压供电体系完美匹配；输入失调电压典型值0.7mV，输入偏置电流低至1pA，可最大程度降低信号采集误差，保障电池电压监测与GPS微弱信号放大的精度。

器件具备7MHz增益带宽积与3.7V/μs压摆率，0.1%精度建立时间低至0.5μs，可快速响应动态信号变化，避免信号失真与衰减；轨至轨输入输出架构大幅提升信号动态范围，适配低电压供电下的信号调理需求。CBM8621S版本集成关断功能，关断状态下供电电流低于1μA，进一步降低系统休眠功耗。器件共模抑制比与电源抑制比表现优异，静电放电抗扰度满足HBM5000V、MM400V标准，微型SOT23-5/SOT23-6封装适配高密度PCB布局，工作温度范围-40℃~+125℃，可稳定应对车载高低温与电磁干扰环境。

三、方案选型价值

本方案以CBM2596与CBM8621为核心，精准匹配车载GPS定位终端的供电与信号处理需求，具备明确的B端选型优势：

1. 工况适配性：宽压输入、车规级温区与多重保护机制，适配车载复杂使用环境，降低系统故障率。

2. 功耗控制：两级低功耗关断设计，兼顾终端正常工作与休眠值守的功耗平衡，延长续航时长。

3. 信号精度：低失调、低偏置电流的信号调理能力，提升定位精度与电量监测准确性。

4. 工程落地性：外围电路简洁、封装标准化，降低研发设计与量产成本，缩短产品开发周期。
