随着数字化办公、移动生产力全面普及，笔记本电脑、平板、快充设备已成为日常刚需。PD3.1 EPR 28V 快充协议普及带来更高功率、更快速度，也让端口防护面临前所未有的挑战：雷击浪涌、电网波动、静电冲击、插拔异常等瞬态干扰，极易导致接口芯片烧毁、系统宕机乃至整机损坏。传统 TVS 因热电正反馈效应，易出现电压 “鼓包 / 驼峰” 现象，钳位不平坦、安全裕度不足、长期可靠性差，难以满足高端设备严苛的 EMC 与寿命要求。
针对行业共性痛点，艾为电子全新推出Plus‑TVS 平坦浪涌保护 TVS——AW403063TCSR，以创新反馈机制打破传统器件热电失控瓶颈，实现超低动态电阻与极致平坦钳位，在高浪涌冲击下电压稳定无峰、安全余量充足，兼具高 ESD 防护、小型化封装与超低功耗，全面适配笔电、PC、平板等 PD3.1 端口场景，为新一代智能终端提供更可靠、更安全、更长效的瞬态防护解决方案。
一、 产品简述
AW403063TCSR是一款适用于防浪涌平坦钳位保护TVS，适用于PD3.1端口协议EPR28V 系统，具有钳位电压高契合度、高平坦度，高浪涌防护能力，外形小而薄的特点，适合于笔电、个人PC，平板等端口保护场景。
二、 产品优势
传统分立器件TVS 导通后，动态电阻 Rd 随温度上升而增大 (正温度系数)，电阻增大导致功耗 P=I²×Rd 进一步增加，形成正反馈。
当浪涌能量持续输入，散热速度 < 产热速度，结温呈指数上升，整个过程热-电反馈失控，最终形成了“驼峰”(鼓包)状的Vclamp曲线，见图1。
传统分立器件36V 钳位 TVS 与 40V 耐压芯片组合在 28V PD 端口应用中存在极高风险，安全裕度严重不足 (仅 10%)，浪涌测试通过率低，长期可靠性差，TVS 失效可能直接导致芯片损毁。

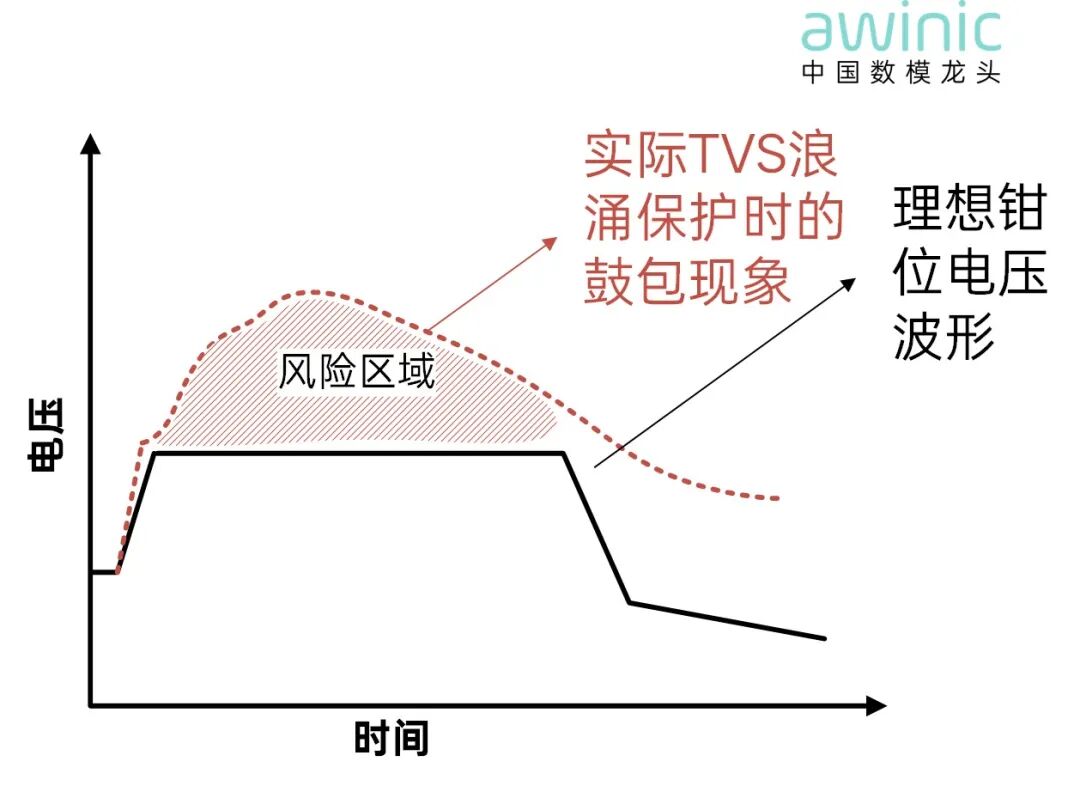

图1 传统TVS触发浪涌保护时的电压鼓包现象
艾为全新推出AW403063TCSR，其搭载独特反馈机制，实现精准平缓钳位，在200V、8/20µs浪涌电流冲击下，能将系统接触电压牢牢控制在40V以下，实现5mohm的动态电阻，轻松抵御雷击、电网波动等带来的高功率瞬态冲击。
针对工业信号线路常见的EMC要求，它可通过42Ω电阻耦合承受最高1kV IEC 61000-4-5开路电压，同时集成4级IEC 61000-4-2 ESD防护，全方位拦截静电“闪电”与浪涌“海啸”，从源头杜绝瞬态电压造成的设备损坏。

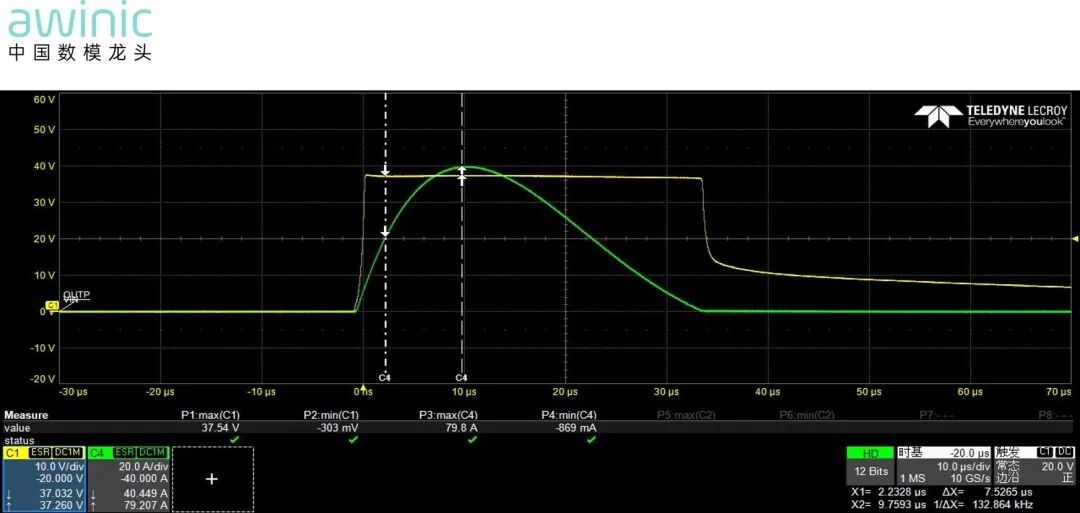

图2 实测浪涌电流及保护电压曲线
三、 产品特性
l 200V浪涌能力
l 钳位电压高平坦度，见图3
l 最大钳位电压39V
l ±30kV ESD Contact & Air-gap (IEC 61000-4-2)
l 最大反向工作电压33V
l 超低待机功耗
l 超小动态电阻
l 超小型封装：WLCSP 1.578×1.478 - 6B

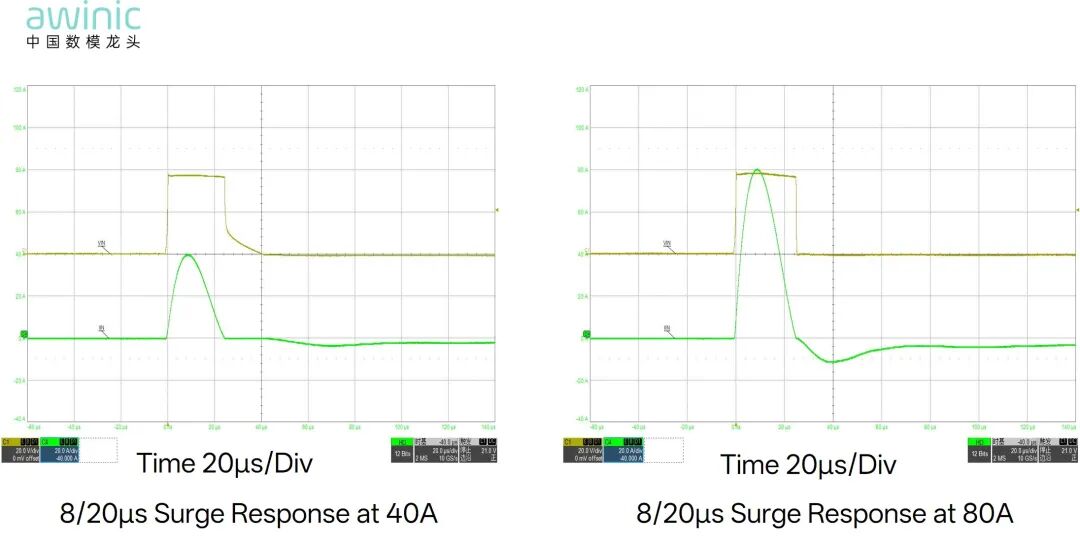

图3 不同浪涌电流下响应保护曲线
四，产品规格

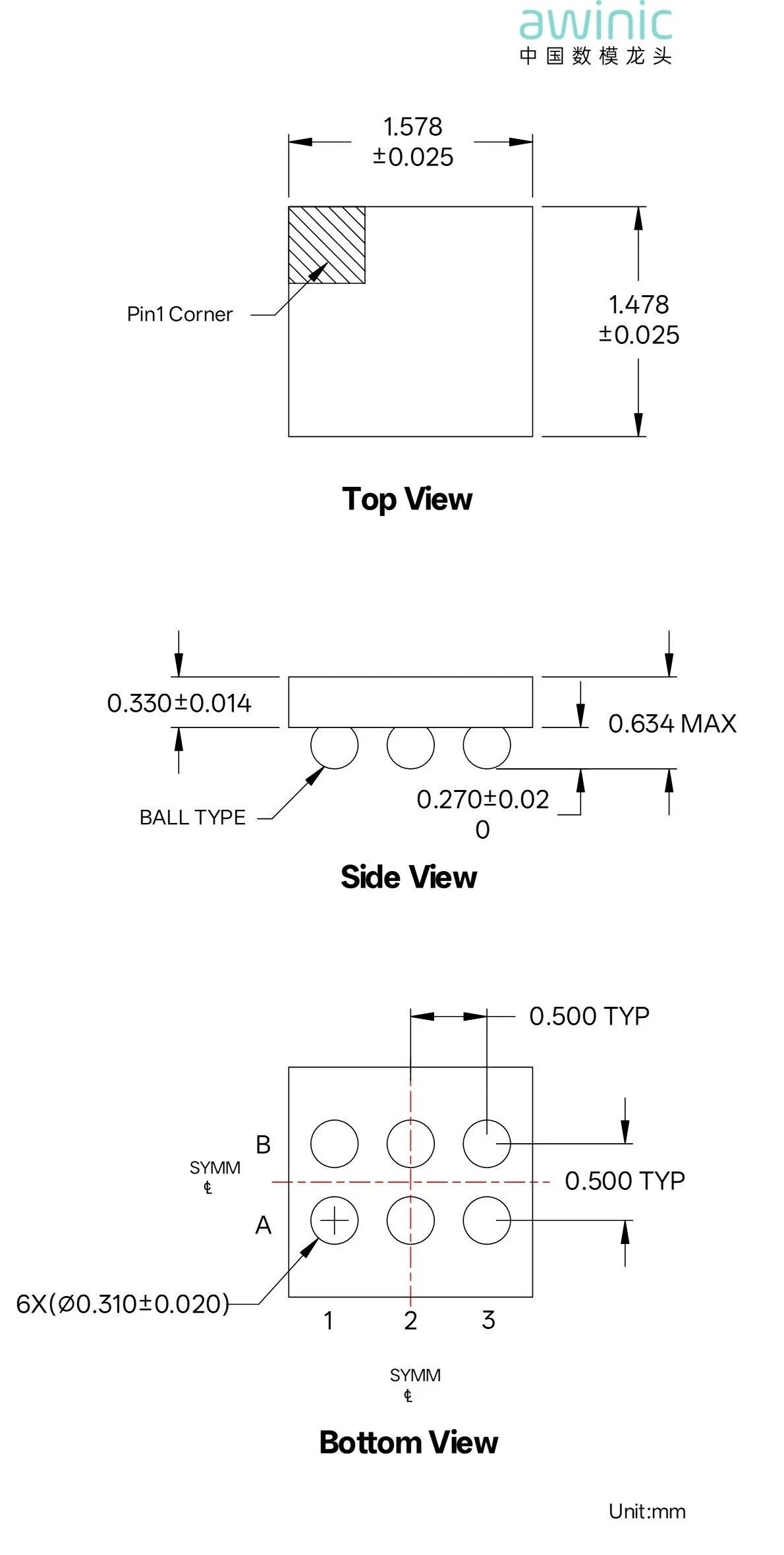

图4 产品规格图

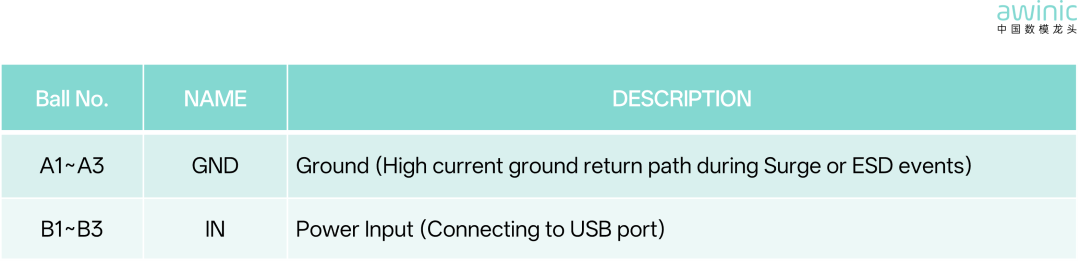

表1 产品规格表
图5 产品规格图
五、AW403063TCSR特性参数表：

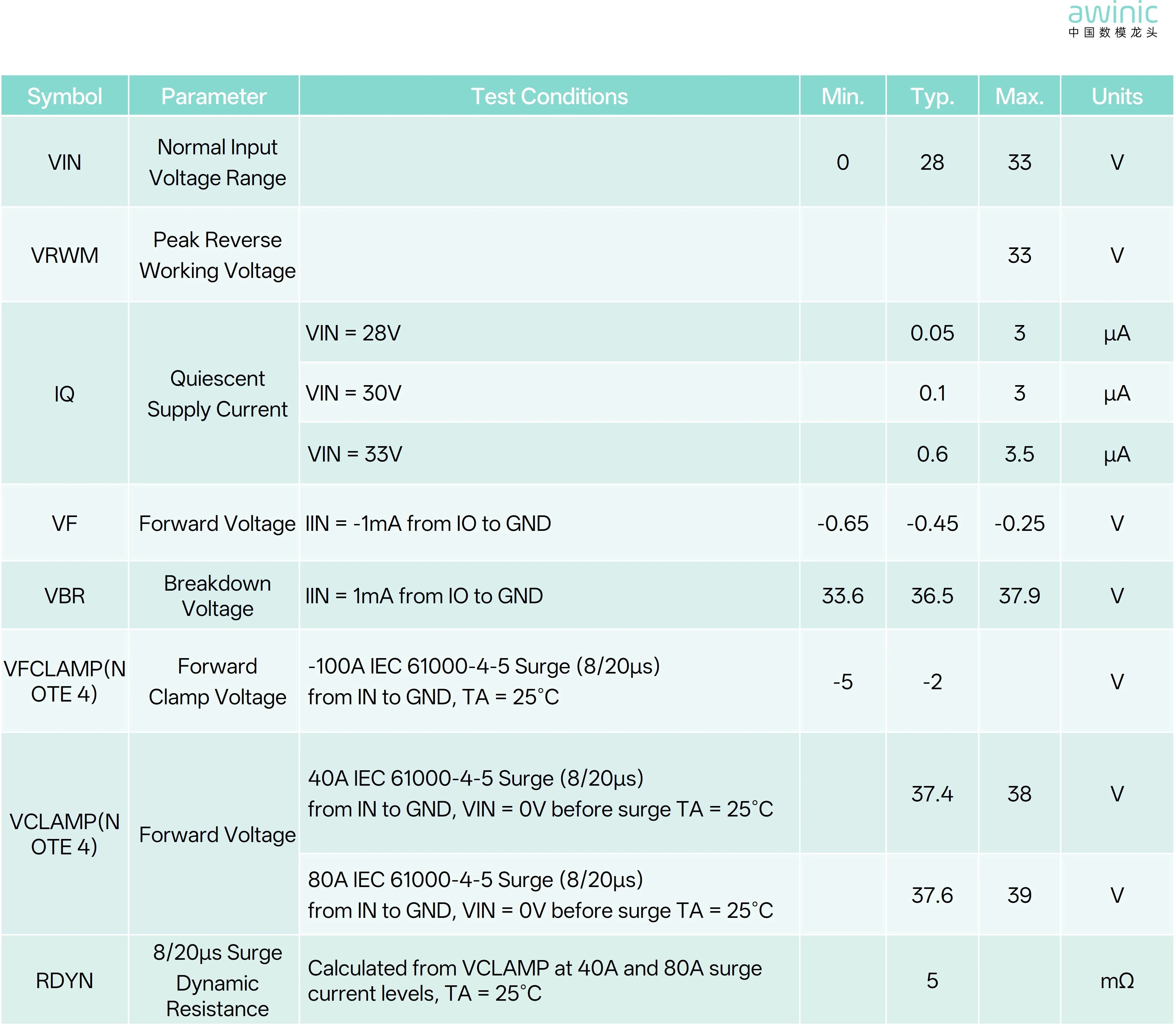

表2 AW403063TCSR特性参数表
六、适用产品示例

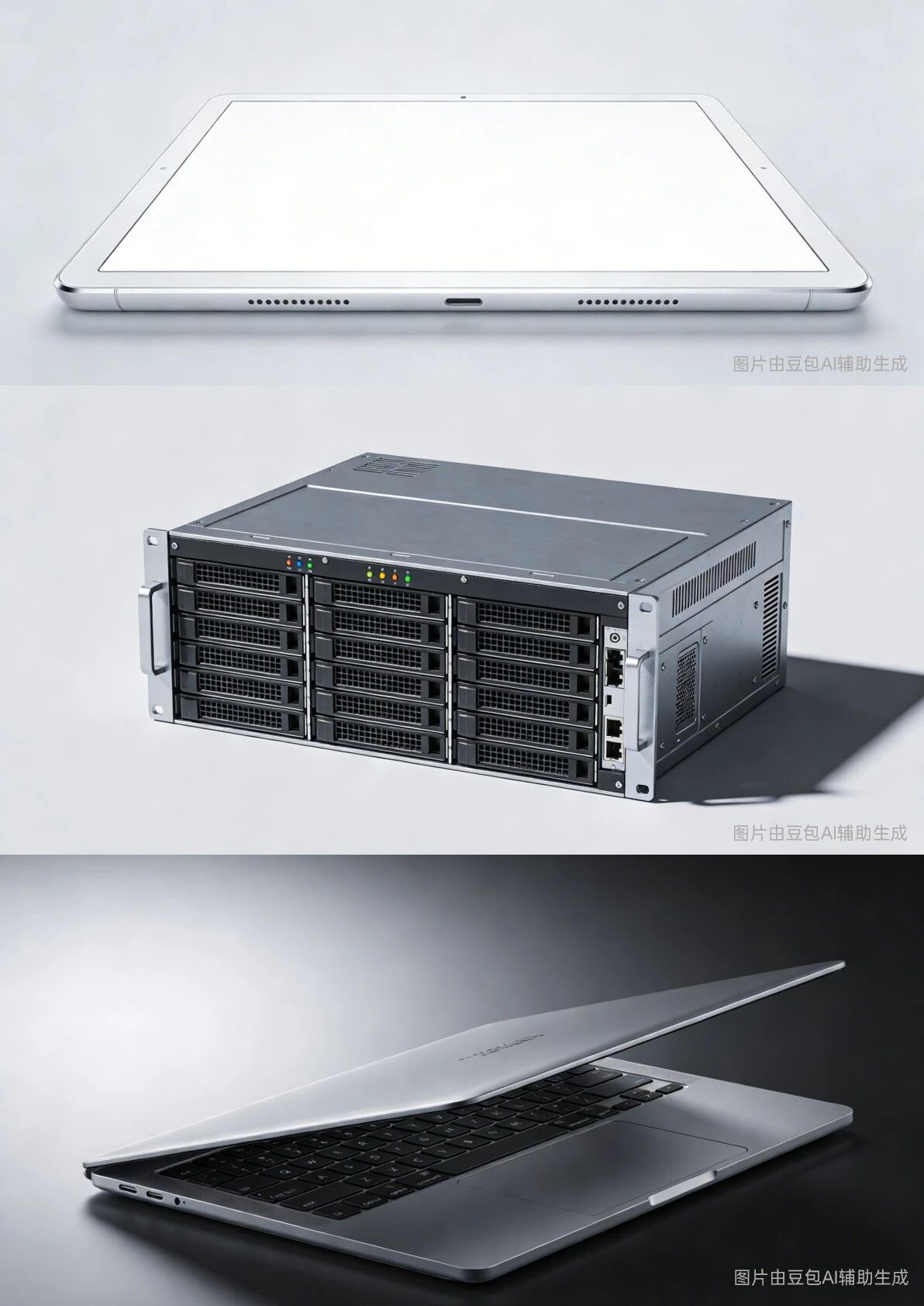

图6 适用产品示例
从解决传统 TVS 热电失控、电压鼓包的行业痛点，到打造极致平坦、超低动态电阻、高安全裕度的新一代防护方案，艾为电子 AW403063TCSR 以技术创新重构 PD3.1 端口防护标准。
凭借优异的浪涌抑制能力、稳定平坦的钳位曲线、可靠的 ESD 与 EMC 性能，以及微型化、低功耗优势，产品完美适配笔记本、PC、平板等高端智能终端，在高速快充与复杂用电环境下，为设备接口筑起坚固可靠的 “防护屏障”。
未来，艾为电子将持续深耕信号与电源防护领域，以更创新的技术、更极致的产品，助力移动智能设备更安全、更稳定、更长久地运行。
