LNA（低噪声放大器），作为射频前端的“信号守门员”，直接决定终端设备的接收灵敏度、抗干扰能力与通信稳定性。
艾为电子深耕LNA领域十余年，从FM单点破冰，到GNSS实现全球领先，再到蓝牙、4G/5G全面布局，逐步构建起覆盖全场景、全频段的LNA产品矩阵，成为射频前端突围的标杆力量。
今天，我们不仅梳理艾为电子LNA的十余年进阶史，更拆解各系列核心优势、给出精准选型方案，手把手教你如何快速匹配产品、落地设计，助力客户高效实现产品升级。
一、艾为电子LNA发展史：
从单点突破到全场景覆盖

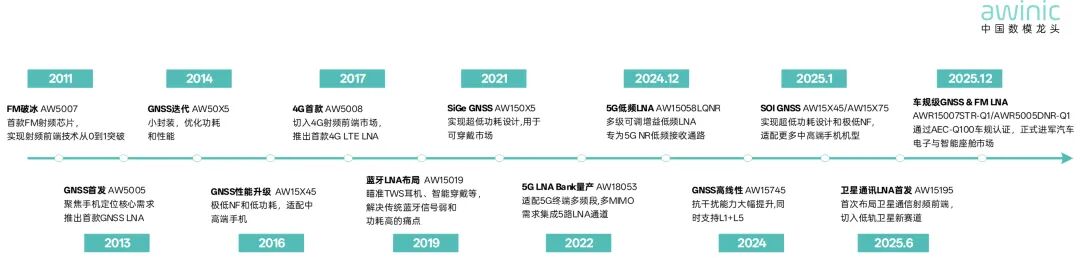

图1：艾为电子LNA发展史
二、 艾为电子LNA全系列产品矩阵：
按场景精准选型
艾为电子LNA覆盖FM、GNSS、蓝牙、4G、5G全场景，每款产品均针对特定需求优化，以下按应用场景拆解，精准匹配客户需求：RT 0
1. FM LNA：免耳机收音首选

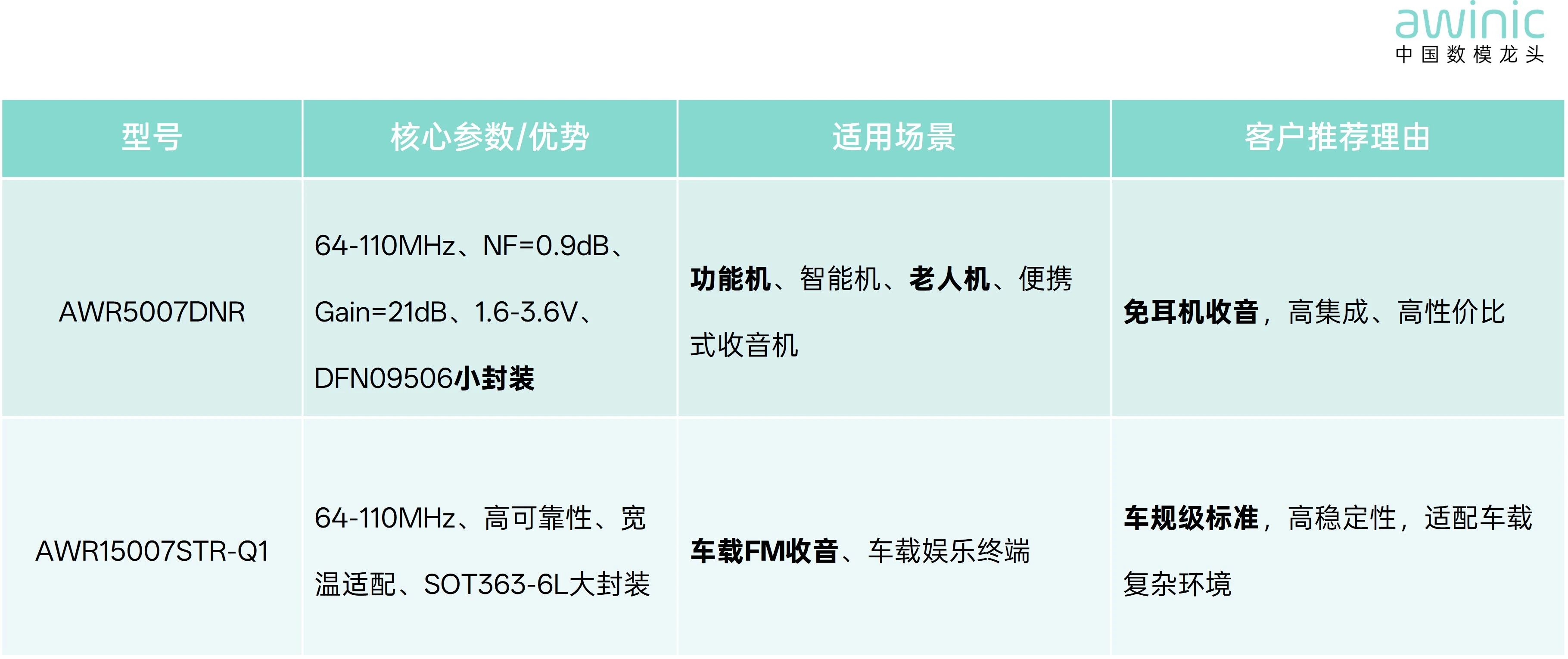

表1 FM LNA选型表
2. GNSS LNA：定位精度标杆
（全场景适配，含车规级）

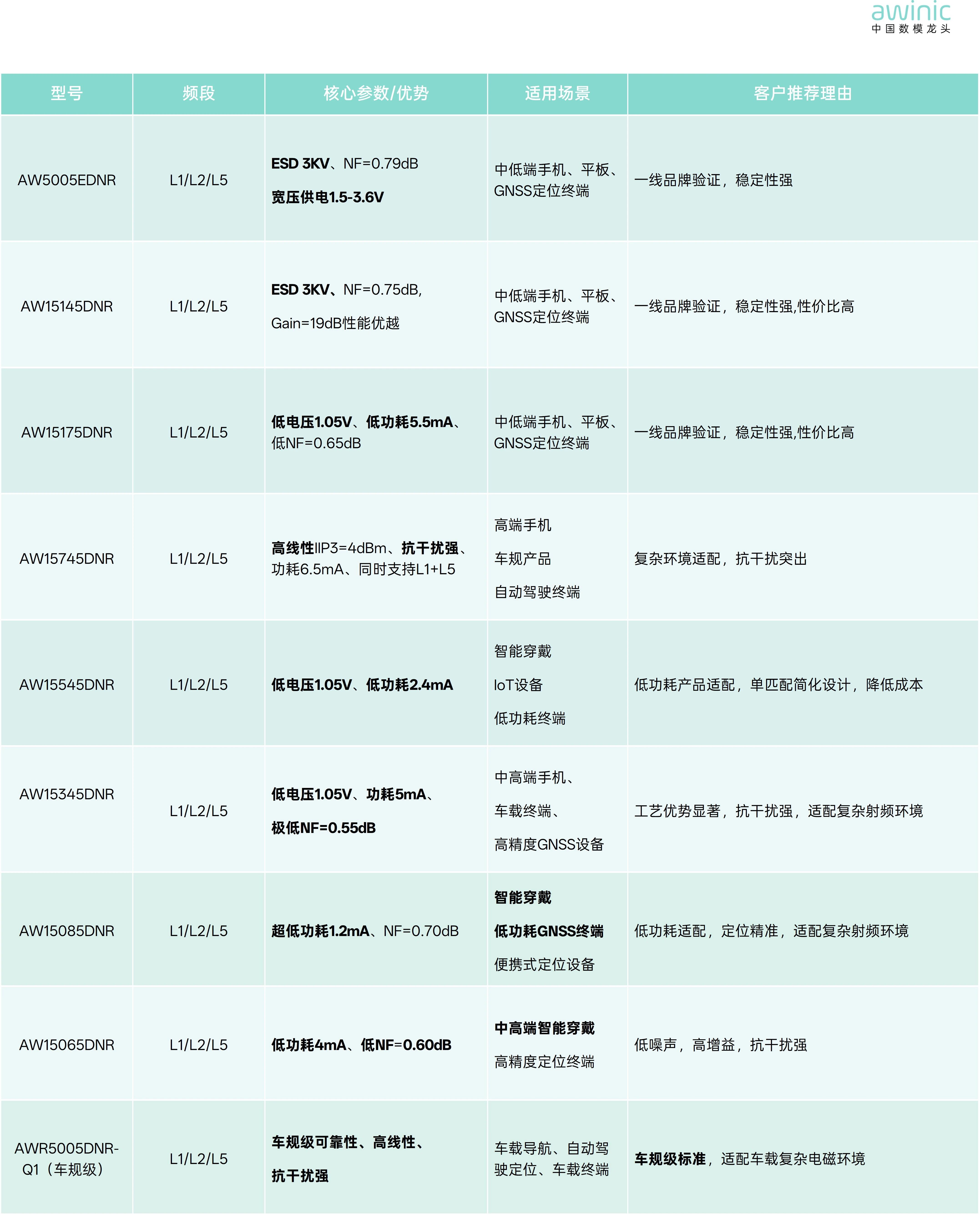

表2 GNSS LNA选型表
3. 蓝牙LNA：TWS/穿戴专属
（高集成、低功耗）

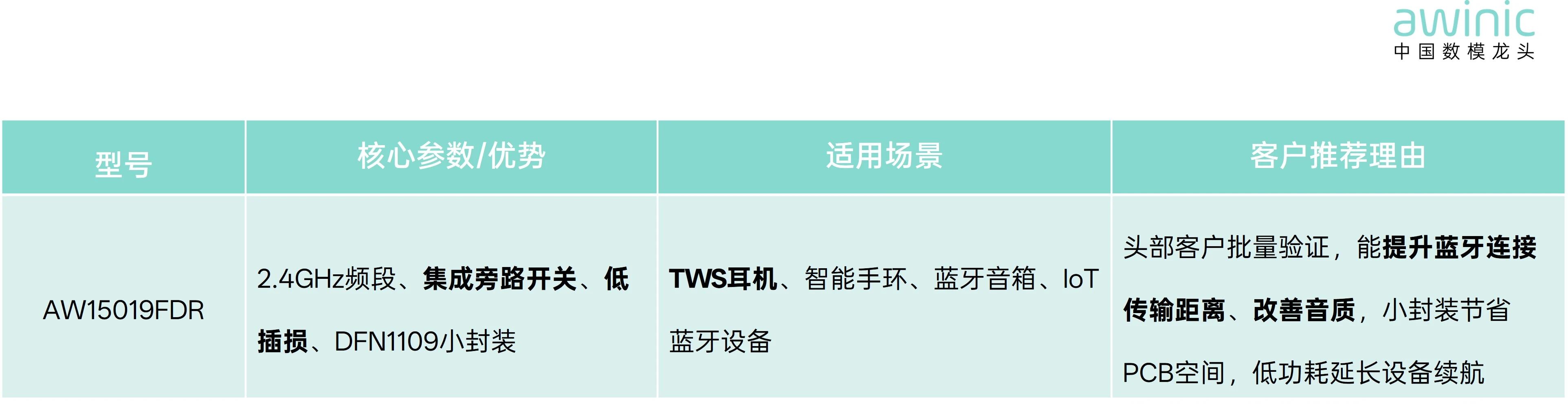

表3 蓝牙 LNA选型表
4
4. 4G LTE LNA：中高频段主力（高稳定、易兼容）

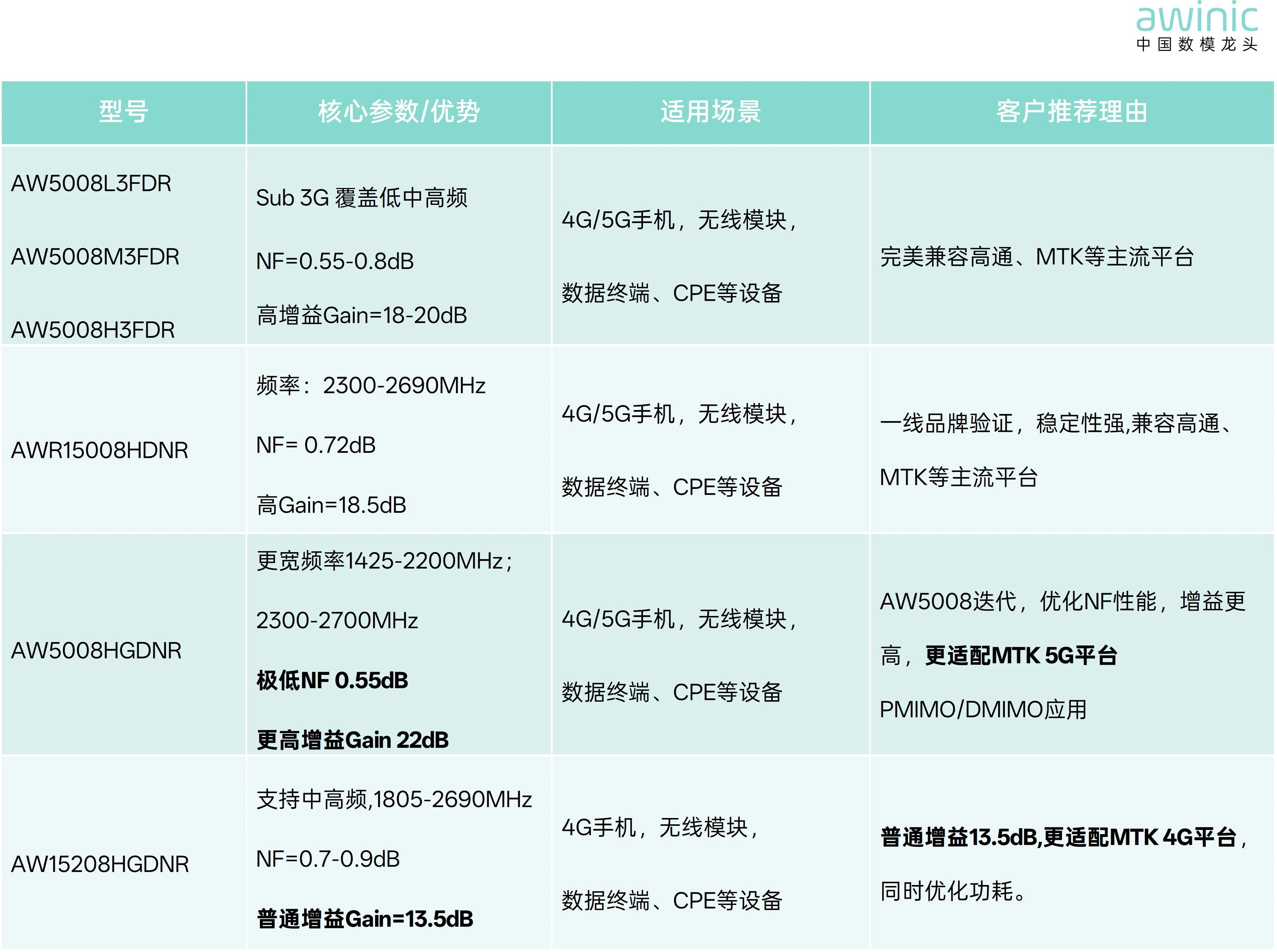

表4 LTE LNA选型表
5. 5G LNA Bank：多模集成方案

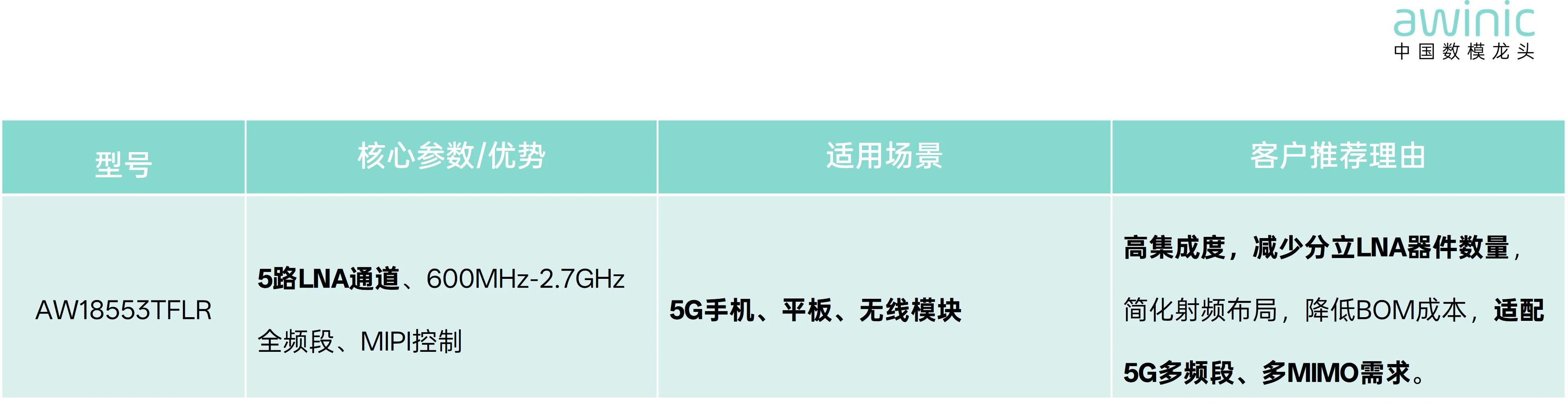

表5 LNA Bank选型表
6. 多级可调增益低频LNA

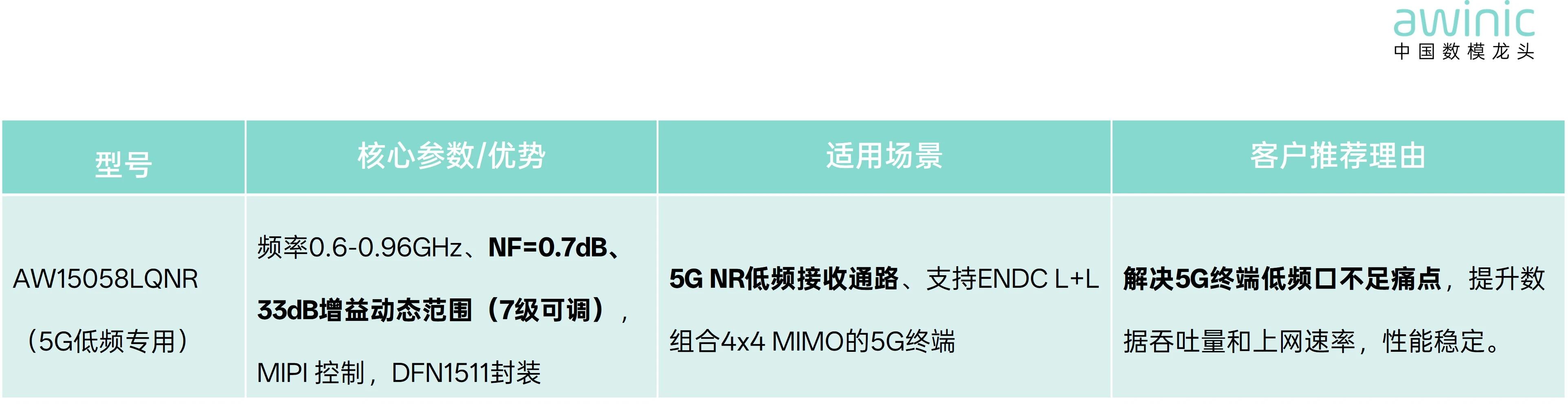

表6 可调增益低频LNA 选型表
7. 卫星通讯宽频LNA

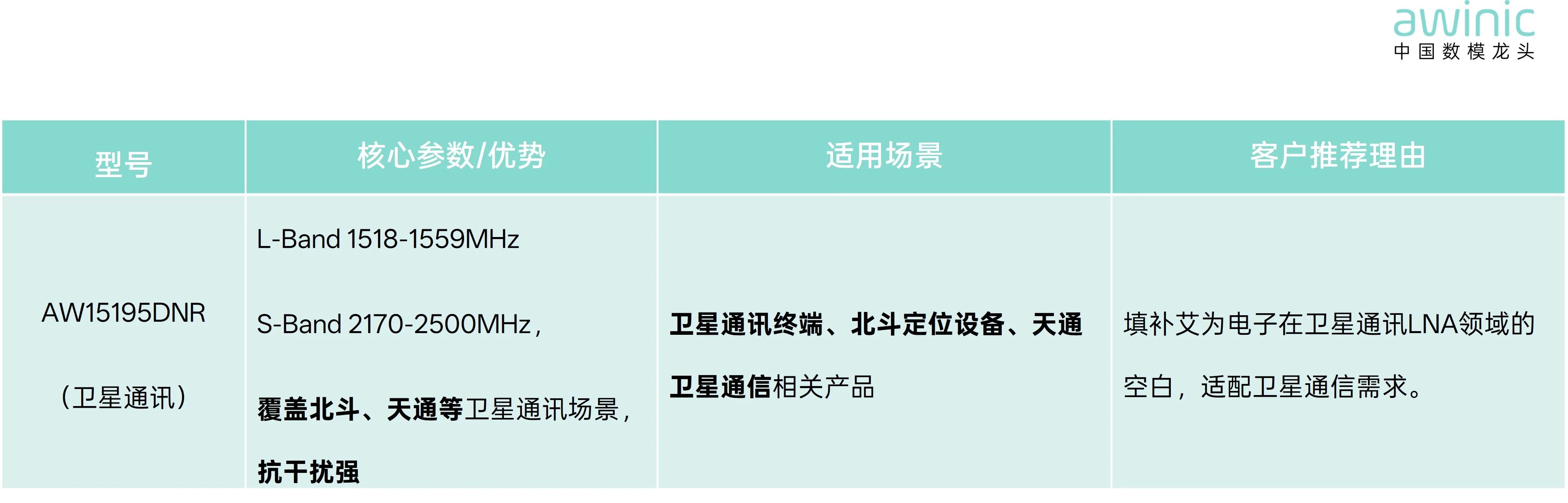

表7 卫星通讯LNA 选型表
三、 实操指南：艾为电子LNA怎么用？
设计要点全拆解
掌握以下设计要点，可快速实现艾为电子LNA的稳定应用，避免常见问题，提升产品性能：
1. 通用设计原则（所有LNA通用）
- 布局优先：LNA必须靠近天线馈点，远离LCD、FPC、电池等干扰源，射频走线尽量短、少弯折，减少信号损耗。
- 阻抗控制：IN/OUT走线做50Ω阻抗匹配，上下左右立体包地，均匀打孔保证接地良好，避免信号干扰。
- 电源处理：VCC引脚添加滤波电容，EN脚加RC滤波，上下左右立体包地，GND引脚直接连接地孔到主地，避免多层板干扰。
02
2. 分场景应用要点（客户高频需求）
（1）GNSS应用（手机）
- 信号链路：ANT（天线）→ Pre SAW（前置声表面波滤波器）→ GNSS LNA → Post SAW（后置声表面波滤波器）→ TR（收发器）

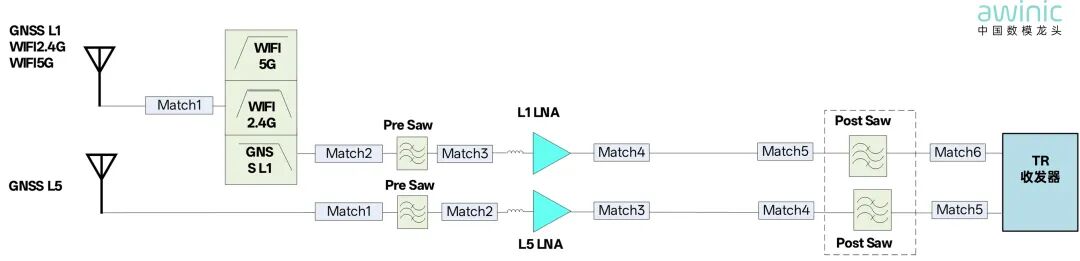

图2 GNSS电路应用框图
- 关键细节：
- Qual**平台参考设计推荐Post SAW，MT**平台可根据实际需求选择添加。
L1频段天线通常与WIFI 2.4G/5G共用，L5天线可采用独立方案，也可与MIMO WIFI 2.4G/5G或主射频共天线，根据PCB布局及天线环境确定。
防干扰技巧：增加器件隔离度，选用高抑制Pre SAW，预留LC衰减电路，避免B13（787MHz）二次谐波干扰。
（2）蓝牙LNA应用（TWS/穿戴设备）
信号链路:ANT（天线）→ 蓝牙 SAW（表面波滤波器）→ 蓝牙 LNA → TR（收发器）

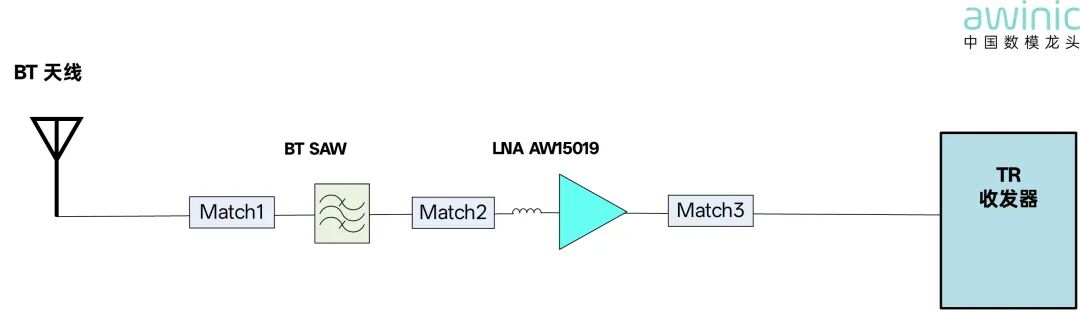

图3 蓝牙电路应用框图
- 关键细节：AW15019FDR集成旁路开关，接收信号时开启LNA放大，发射信号时旁路直通，无需额外添加开关，既节省PCB空间，又降低功耗。
- 布局注意：LNA靠近蓝牙天线，远离音频功放、充电电路等强干扰源，确保蓝牙信号稳定。
（3）5G LNA Bank应用（5G终端）
- 信号链路: ANT（天线）→分频器→PAMID(PRX)/ DIFEM(DRX)→ LNA BANK→ TR（收发器）
- 关键细节：AW18553TFLR通过MIPI RFFE协议控制，可动态切换5路LNA通道，灵活适配不同频段与MIMO需求，大幅简化5G射频前端设计，降低客户研发周期。
四、客户选型速配：
按终端类型直接对应（高效选型）

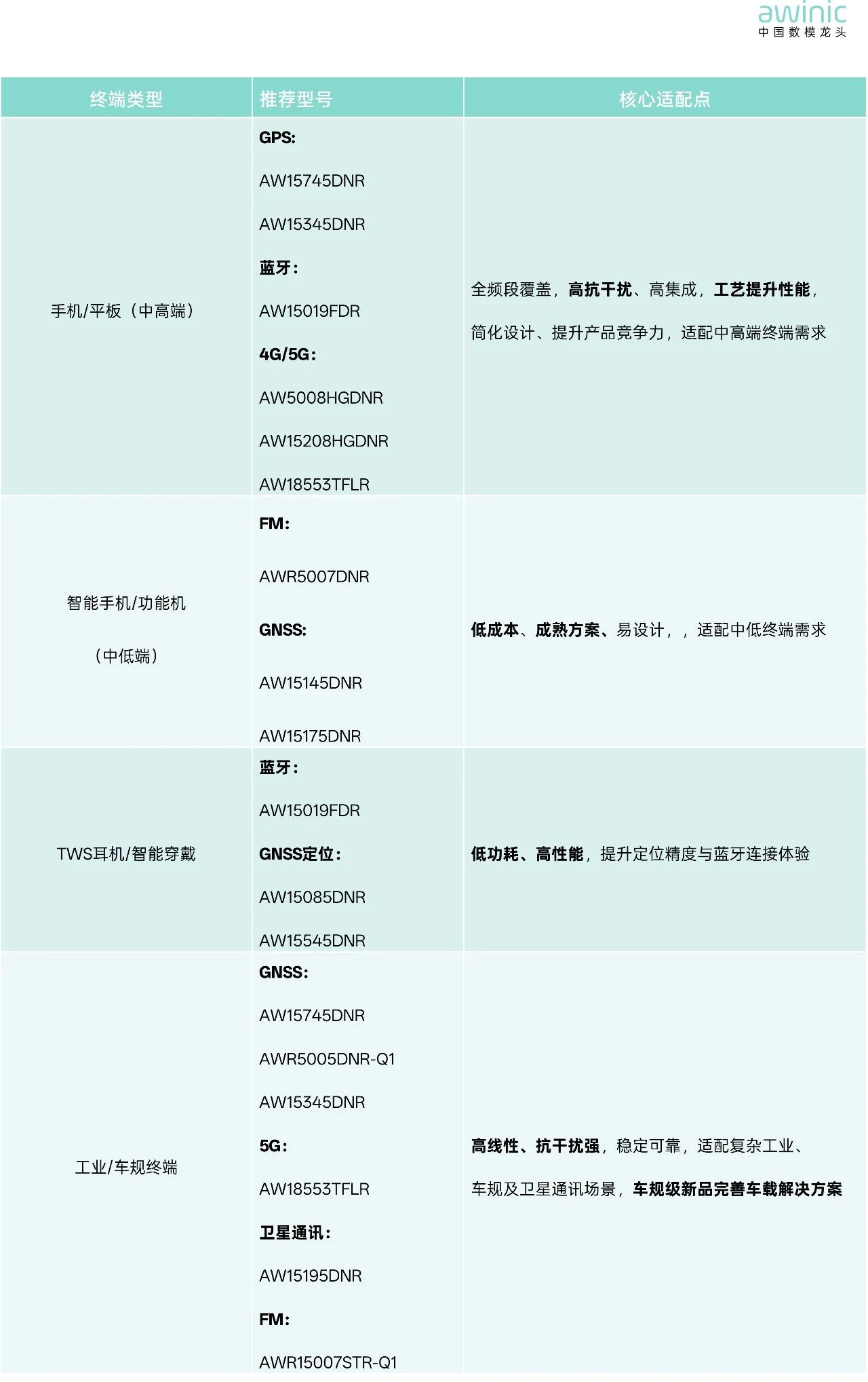

表8 客户选型速配表
五、总结：艾为电子LNA，助力射频前端升级
从2011年FM LNA破冰，到如今覆盖FM、GNSS、蓝牙、4G、5G全场景，艾为电子LNA以“FM切入、GNSS做大、蓝牙突破、4G升级、5G融合”为核心路径，凭借OQ降噪、Smart-Linear、工艺等核心技术，构建起技术壁垒与完善的产品矩阵。无论是手机、TWS、智能穿戴、还是工业终端、车规产品，艾为电子LNA均能提供高性价比、易设计、高可靠的解决方案，全程助力客户快速实现产品落地、性能升级。
