低功耗与高精度矛盾！CBM855X系列微功耗轨到轨运放

一、行业背景与产品定位

精密传感信号调理、低压电池供电系统、工业多通道采集等模拟前端设计中，直流精度、功耗控制、动态范围与宽温一致性已成为核心选型指标。实际工程应用中，传统运放普遍存在失调电压与温漂偏大、微弱信号放大需额外校准、低压单电源下输出摆幅不足、多通道方案难以统一参数平台等问题，直接提升系统设计复杂度与量产一致性风险。

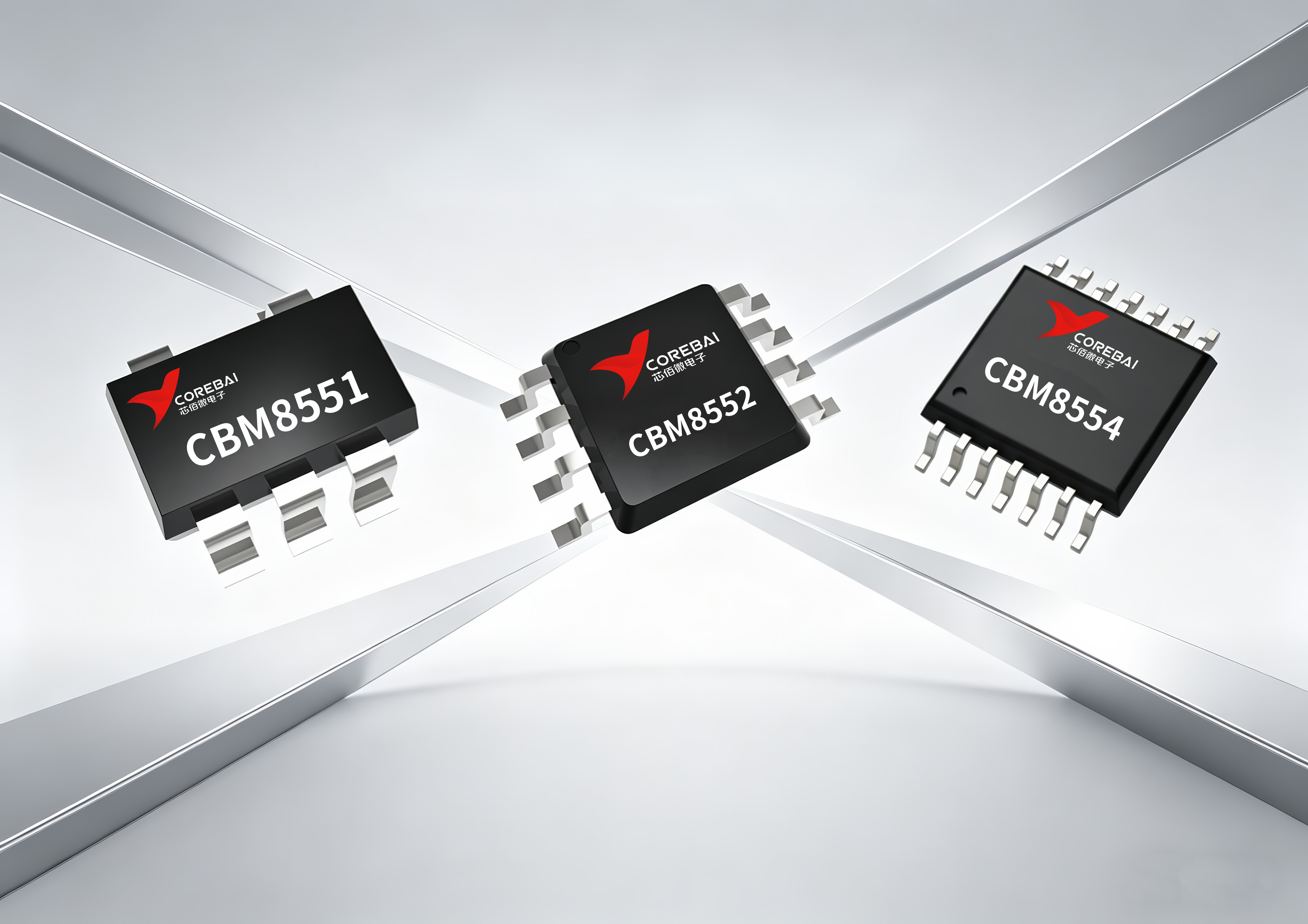

芯佰微电子CBM8551/CBM8552/CBM8554系列，为单/双/四路通道配置的零漂移CMOS运算放大器，采用斩波稳定工艺实现，定位工业级高精度、微功耗、轨到轨通用型精密运放，以标准化参数性能覆盖多场景精密信号处理需求，为工程师选型提供一站式解决方案。

二、核心特性

CBM855X系列采用斩波稳定技术，具备业界领先的直流精度与抗干扰能力。25℃条件下输入失调电压典型值1μV，-40℃~+125℃全温区输入失调电压漂移典型值0.005μV/℃，可实现全温度区间近乎零漂移的信号放大；共模抑制比与电源电压抑制比典型值均达130dB，大信号电压增益典型值135dB，可有效抑制共模干扰与电源波动，保障微伏级微弱信号采集的保真度，驱动ADC时可维持优异的差分线性度。同时产品具备低输入偏置电流与低噪声特性，25℃输入偏置电流典型值50pA，0.01Hz~10Hz电压噪声0.75μVp-p，1kHz电压噪声密度35nV/√Hz，适配高阻抗输入与低频精密检测场景。

产品支持2.7V~5.5V单电源供电，兼容±1.35V~±2.75V双电源供电，单通道静态电流典型值640μA，在低压与低功耗需求间实现最优平衡。系列具备完整轨到轨输入输出特性，输入共模电压范围扩展至VSS-0.1V~VDD+0.1V，输出可实现近电源轨摆幅输出，在100kΩ高阻负载与10kΩ中等负载条件下均保持优异的输出摆幅能力，最大化低压系统动态范围，无需双电源架构即可满足全量程信号处理要求，显著简化硬件电源设计。

系列动态性能均衡，增益带宽积典型值5MHz，电压转换速率典型值1.9V/μs，过载恢复时间典型值0.05ms，可满足有源滤波、动态信号采集等场景的响应速度需求。产品具备工业级可靠性，工作温度范围-40℃~+125℃，ESD人体模型耐受5kV，电源电压最大耐受值7V，可适应恶劣工业环境。同时提供单/双/四通道灵活配置，搭配SOT23-5、SOP-8、MSOP-8、TSSOP-8/14、SOP-14等多种封装形式，兼顾小型化PCB布局与多通道信号处理需求，适配高密度集成与多链路采集系统设计。

三、典型应用场景

l 电池供电便携仪表：依托宽压与微功耗特性，适配手持检测、便携测量设备，延长续航、简化电源设计。

l 精密传感器信号放大：适配称重、温度、压力、应变计传感器，零漂移与低失调保障信号精准放大，提升测量精度。

l 医疗 / 工业精密仪器：高抗扰、低噪声、宽温稳定，满足医疗检测、工业在线监测的精度与可靠性要求。

l 信号调理电路：适配有源滤波、差分放大、仪表放大电路，带宽与噪声特性匹配信号调理需求。

l ADC 驱动与功率转换：高线性度驱动 ADC，不损失差分线性度；适配功率转换器、逆变器的信号调理环节。
