摘要
在电器、照明、显示及线路驱动等负载直驱场景中，长期面临进口驱动器件成本偏高、供应链交期不稳定、低端国产型号存在参数缩水、宽温可靠性不足问题；传统分立驱动方案外围元件多、开发周期长，感性负载关断反电动势易造成器件击穿失效。CBM2003A七路N-P-N达林顿晶体管阵列，针对工程痛点定向优化，为硬件工程师与产品选型负责人提供可直接量产落地的国产驱动解决方案，兼顾设计效率、系统可靠性与供应链稳定性。

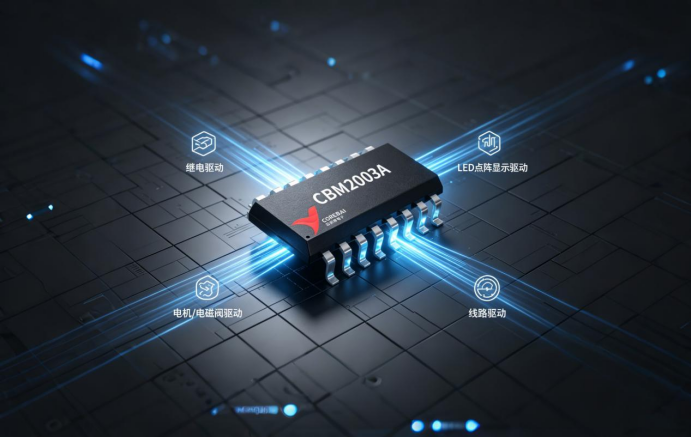

CBM2003A是面向工业控制与通用电子驱动领域打造的七路N-P-N达林顿晶体管阵列，围绕硬件工程落地、产品批量选型的核心诉求完成参数标定与结构设计，以高兼容、高集成、高可靠的核心特性，为继电器、照明、显示、线路驱动等典型负载提供可直接量产的驱动解决方案，兼顾设计效率、系统可靠性与供应链稳定性。
一、标准兼容与高集成：简化设计，降低工程落地成本
CBM2003A采用行业通用16引脚功能布局，7路输入与7路输出一一对应，公共发射极、公共阴极功能划分清晰，同步提供DIP-16、SOP-16、TSSOP-16三种主流封装，硬件方案可直接复用成熟设计，无需调整PCB布局与固件逻辑，有效缩短方案验证与量产导入周期。
器件单路内置2.7kΩ基极串联电阻，可直接对接TTL与5V CMOS逻辑电平，免除输入限流与电平转换电路；集成共阴极钳位二极管，为感性负载关断反电动势提供专属泄放路径，无需外接续流二极管。高集成设计可减少外围分立元件数量，降低BOM成本与焊接不良率，保障批量生产的一致性。
二、量化电气参数：明确运行边界，保障长期可靠
CBM2003A输出耐压50V，单路额定集电极电流500mA，通道支持并联扩展总驱动能力，可直驱12V/24V工业母线系统负载，适配主流工业供电场景。器件工作温度覆盖-40℃~85℃，针对不同封装与工作占空比制定量化降额规则：DIP封装10%占空比下单路输出370mA、30%占空比200mA；SOP封装10%占空比390mA、30%占空比150mA，为工程师提供清晰的电流与热设计依据，避免长期运行过载失效。
器件导通阈值电压2.4V，兼容主流逻辑电平输出；集电极-发射极饱和电压典型值0.9V，导通损耗可控；直流电流增益典型值1000，微安级输入即可稳定驱动百毫安级负载，降低主控GPIO输出负荷。集电极截止电流与钳位反向电流均控制在50μA以内，关断状态漏电流低，静态功耗与发热表现稳定，满足设备长期不间断运行要求。
三、工业级开关与抗扰性能：适配复杂工况
CBM2003A高低电平传输延时典型值0.25μs、最大值1μs，可稳定适配PWM调速、高速线路驱动与高频开关场景，无明显信号传输滞后。器件电气过载（EOS）抗扰性满足5000ms无损坏，钳位二极管反向耐压50V、正向电流400mA，可有效抑制继电器、电磁阀等感性负载的反向电压冲击，降低器件击穿与系统异常风险，提升整机在工业环境下的适应性。
四、热性能与封装适配：匹配量产装配需求
CBM2003A热性能参数贴合量产散热设计逻辑，功率耗散随环境温度升高线性降额，25℃环境下DIP封装最大耗散功率1.15W、SOP封装0.95W，高温场景可依据特性曲线执行合理降额。同时导通通道数量、工作占空比与允许输出电流呈量化关联，为散热设计与负载分配提供明确参考。
三种封装覆盖不同装配场景：DIP-16适配通孔焊接与大功率工况，SOP-16适配自动化贴片与通用主板，TSSOP-16满足高密度、小型化PCB设计需求。器件采用编带卷盘与管装标准包装，适配SMT产线与规模化备货管理，国产供应链可保障稳定交期。
芯佰微CBM2003A是围绕通用高压大电流驱动需求打造，从参数定义到结构设计，全程贴合工程落地与量产需求，以可靠性能、清晰设计边界、稳定交付能力，为工业控制、消费电子、智能硬件等领域提供稳妥的国产驱动选型方案。
