深耕 LED 驱动领域 16 年，艾为电子打造了覆盖 3~216 路的全场景 “艾为灯语”产品矩阵，广泛应用于消费电子、工业互联与汽车电子领域。凭借自主呼吸、蒙赛尔变色呼吸、音随我动等核心技术，艾为灯为客户提供差异化的高端灯效解决方案。
图1 应用场景图
随着汽车智能化发展，高品质氛围灯已成为内饰设计的核心元素。艾为电子正式推出车规级 216 路 LED 矩阵驱动芯片 AW20216EQPY-Q1，单芯片可驱动 216 颗 LED 或 72 组 RGB，为汽车内饰氛围灯、面光源、格栅灯、ISD 交互尾灯、星空顶等应用提供高效集成方案。
四大核心优势，重新定义车载灯效体验：
1. 高度集成，显著降低系统成本
采用 18×12 恒流矩阵架构，单芯片实现 216 路 LED 驱动能力。相比传统多颗少路数驱动芯片方案，大幅简化 PCB 设计，减少元器件数量，显著降低系统 BOM 成本与装配复杂度。

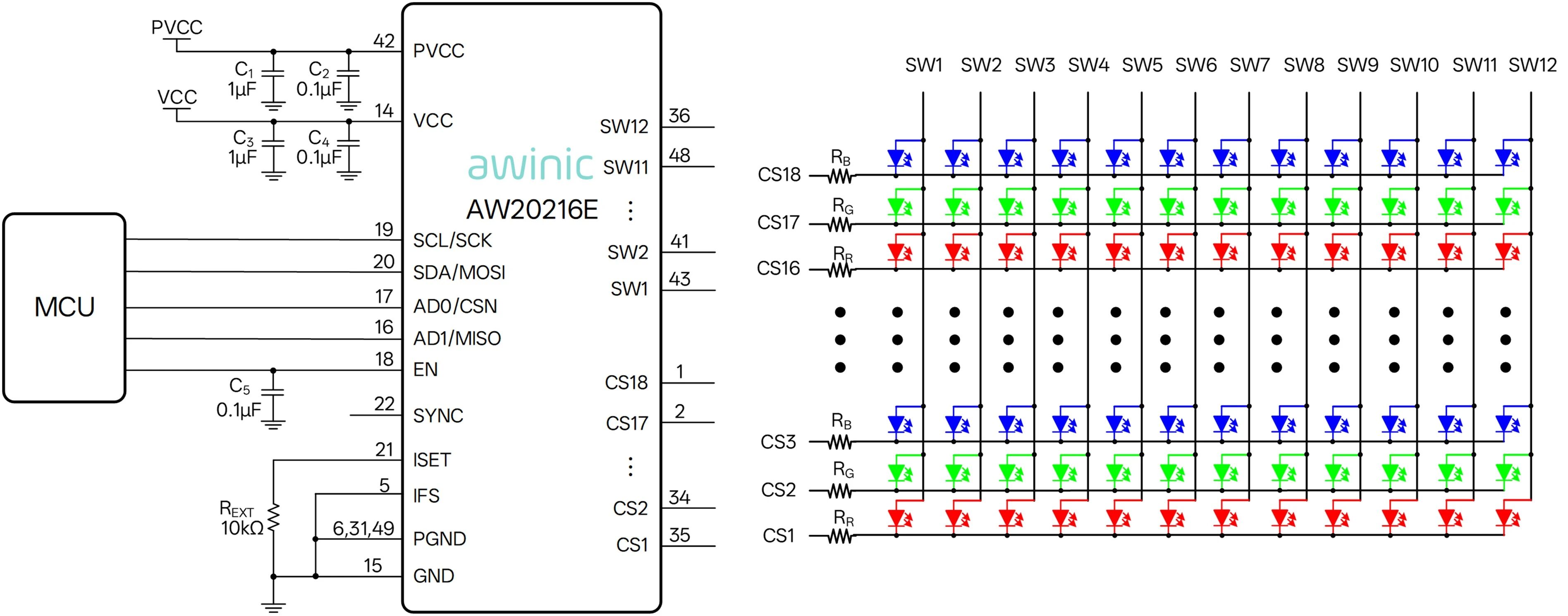

图2 AW20216EQPY-Q1 典型应用图
2. 内置自动呼吸引擎，释放主控资源
集成 3 组独立自动呼吸引擎，可实现平滑细腻的渐亮渐灭灯效，完全无需主控 MCU 干预。既节省了宝贵的主控资源，又降低了系统整体功耗。

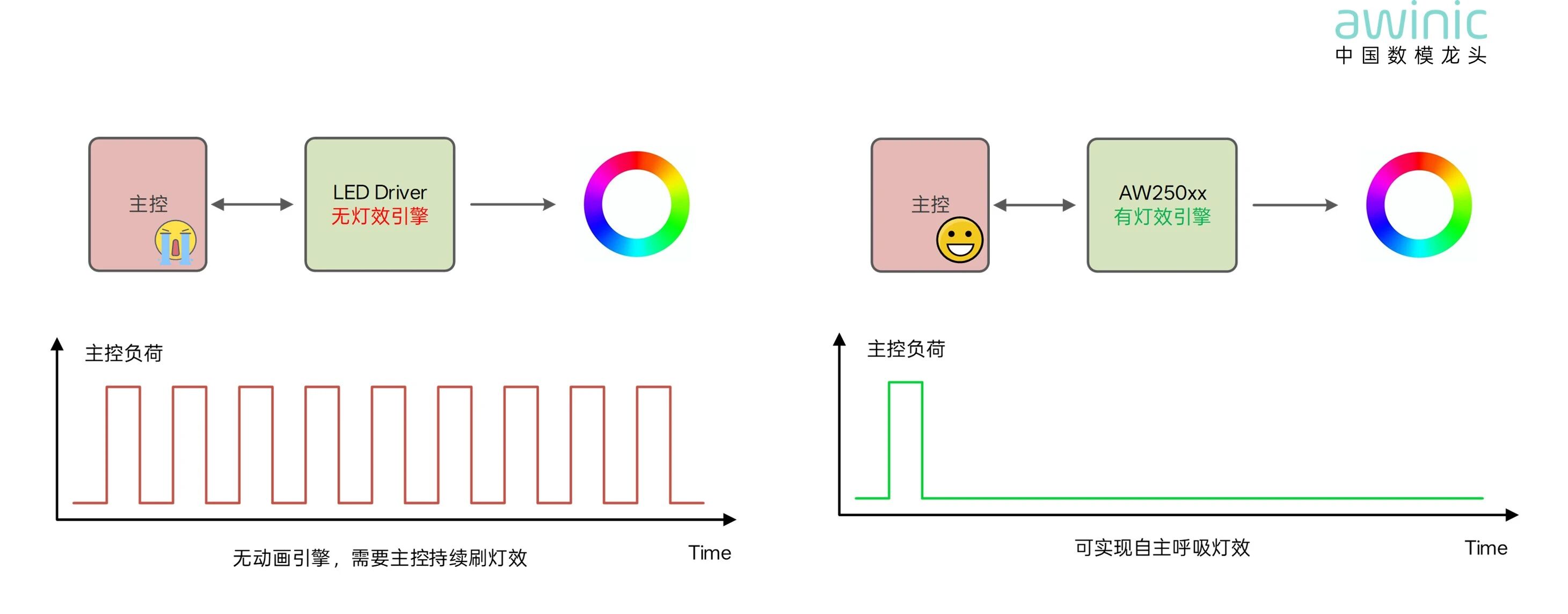

图3 AW20216EQPY-Q1 内置自动呼吸灯效引擎
3. 多档可调负压消鬼影，保护灯珠寿命
针对矩阵驱动常见的鬼影问题 (非点亮LED出现暗亮)，AW20216 创新采用多档负压调节技术。相比行业通用的固定负压方案，可精准控制 LED 两端反向电压，在彻底消除鬼影的同时，避免因负压过大导致的灯珠损坏，大幅提升产品可靠性与使用寿命。
4. 硬件级开短路诊断，提升生产效率
内置全通道开短路异常诊断功能，SMT 焊接完成后，芯片可自动检测每一路 LED 的连接状态，并将结果存储在寄存器中供上位机读取。完全替代人工目视检查，消除人眼疲劳导致的误检，大幅降低人力成本，提升生产良率。

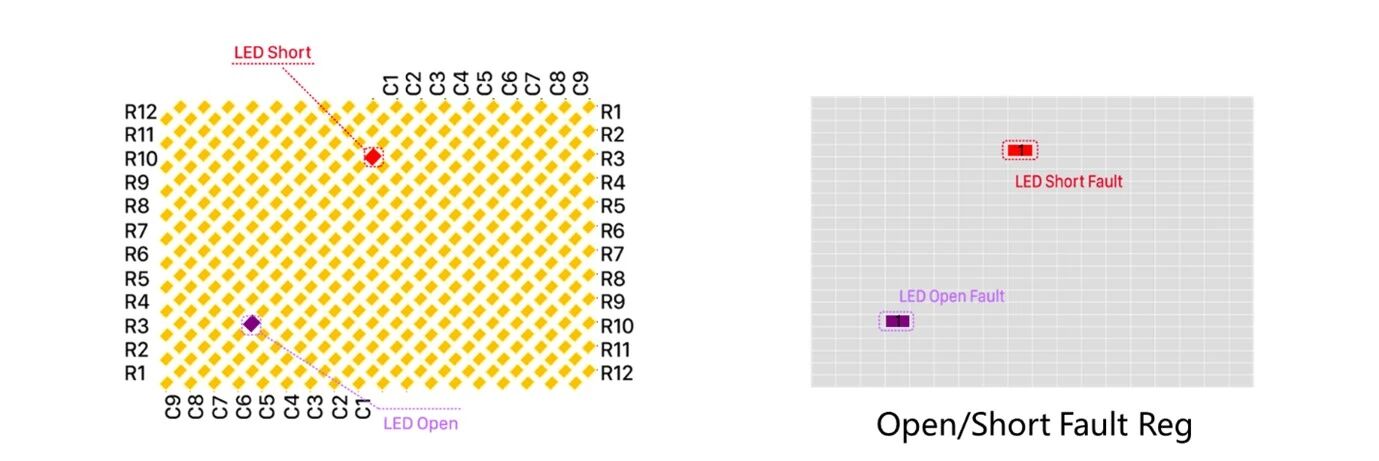

图4 快速诊断LED开短路异常
芯片的关键特性
• AEC-Q100 Grade 1
• 18 x 12矩阵，216路 LED 驱动
- Ø 256级全局电流
- Ø 256级独立DC恒流调光
- Ø 256级独立PWM调光
- Ø Imax 100mA，通过Rext可调
• 3组自动呼吸引擎，无需主控控制
• 低EMI & 啸叫抑制
• 开短路异常诊断
• 多档负压消鬼影，避免损坏灯珠
• 1MHz I2C / 10MHz SPI
• 工作温度 -40°C to +125°C
• QFP 7mm×7mm-48L封装

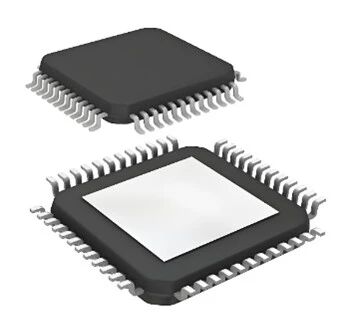

图5 封装图
