【新品推荐】AI PC快充防护再进阶!艾为电子Type‑C OVP系列产品

发布时间:2026-07-07

随着AI PC算力持续跃升、性能全力释放,设备功耗与补能需求大幅提升,大功率快充已然成为行业不可逆发展趋势。传统100W以下快充规格早已难以满足高性能AI终端的使用需求,PC快充功率正式迈入阶梯式升级通道,形成65W→100W→140W→180W→240W升级路径,全面适配AI PC、高性能轻薄本、游戏本及多功能扩展坞的大功率供电场景。

艾为电子Type‑C OVP系列产品


功率升级的技术驱动,源于USB PD 协议的持续迭代,充电电压也完成关键规格跃迁,实现了从20V(SPR)→28V(EPR)→36V(EPR)→48V(EPR)的进阶升级。其中PD3.1 SPR 20V规格适配65W-100W常规快充场景,全新PD3.2 EPR 28V/36V/48V 高压规格,则助力设备突破功率瓶颈,支撑140W-240W以上超大功率快充,大幅提升充电效率与整机供电稳定性。针对行业升级趋势,艾为电子推出系列快充保护产品,满足SPR 20V/EPR 28V充电电压需求,覆盖140W-180W充电功率应用,精准适配新一代AI PC快充系统的设计需求。

Type-C接口凭借通用、高速、集成度高的核心优势,成为AI PC与扩展坞的标配接口,多Type-C口并行工作更是主流硬件设计。28V 高压 + 大功率 + 多接口同时工作的全新工况,让设备供电系统的防护压力陡增,传统简易的保护方案早已无法适配严苛的高压快充环境,行业对Type-C接口的系统化安全防护能力,提出了高鲁棒性设计标准。


想要保障AI PC、扩展坞在高压大功率快充场景下长期安全稳定运行,硬件设计必须配齐四大核心防护能力,全方位筑牢供电安全防线:

一、适配多 C 口应用场景

采用背靠背结构 OVP 保护,兼容多接口并行充放电工况;


二、搭载快速过压保护

搭配强劲的浪涌防护与静电保护能力,为 Type-C 接口输入端及后级电路提供高鲁棒性安全防护,抵御各类高压异常与电气干扰;

三、集成防反灌保护
有效避免电流反灌,避免芯片与整机受损;

四、标配短路保护

快速处置插拔异常、线路短路等故障,全面覆盖大功率快充各类安全隐患。


产品优势

1、快速过压保护

艾为AWP3210x产品

外接TVS SP1224,VIN=20V,VIN surge 100V,Rload=100Ω,CIN/COUT NC

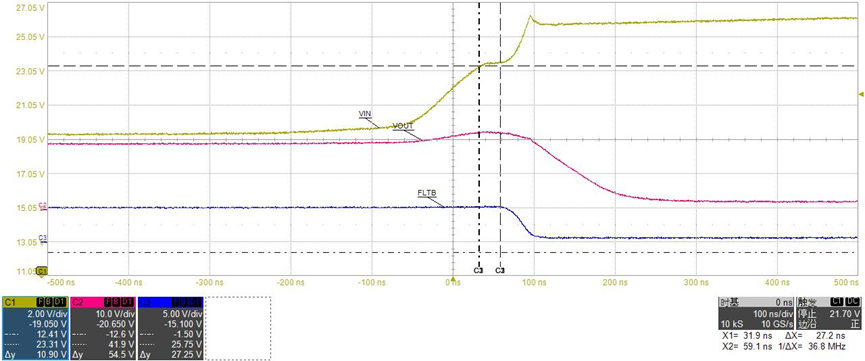

图1 艾为方案OVP响应时间

OVP响应时间27ns,VIN max 26.28V,VOUT max 22.81V


行业其他方案

外接TVS SP1224,VIN=20V,VIN surge 100V,Rload=100Ω,CIN/COUT NC

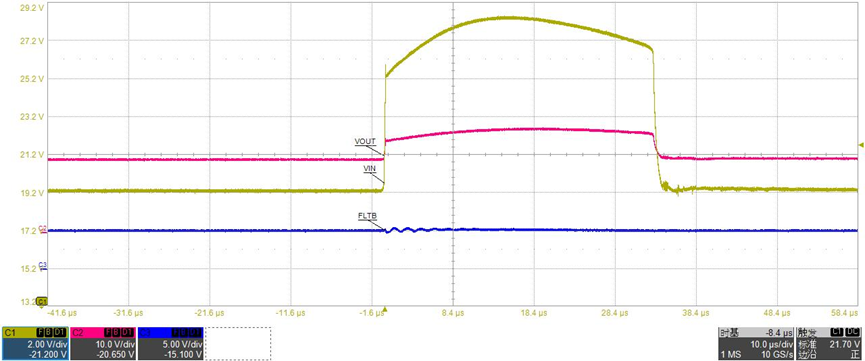

图2 行业其他方案OVP响应时间

OVP响应时间>1us, VIN max 28.5V,VOUT max 27.6V



2. Ideal Diode + Fast RCP 双重保护优势

这不只是两项功能的叠加,而是精准解决OVP保护产品设计的一对核心矛盾:日常供电要高效,灾难故障要自保两种独立机制,覆盖两类完全不同的应用场景。

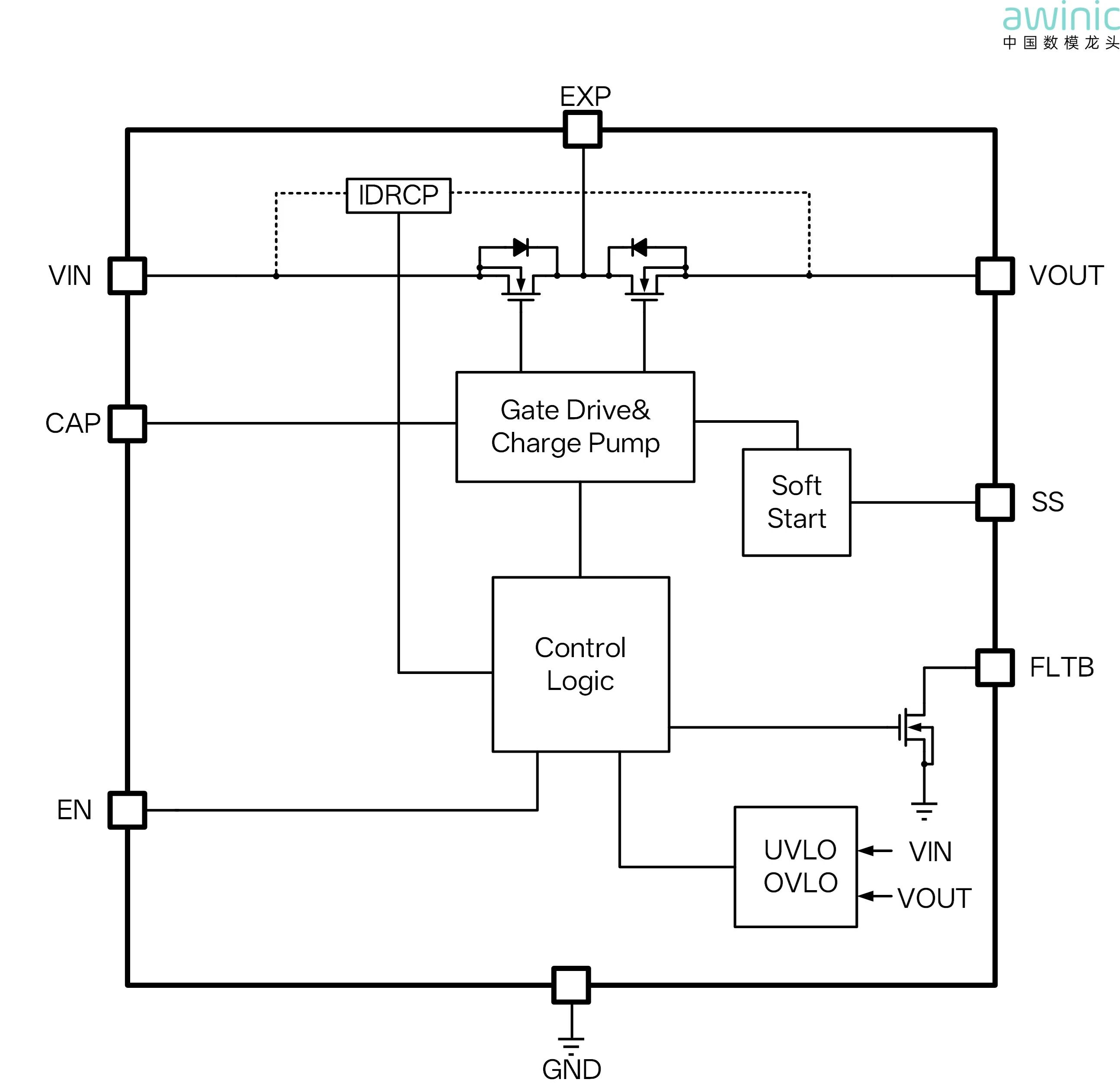

图3 艾为OVP保护方案


Ideal Diode:

应对缓变异常,常态高效防反灌

适配器拔出或电压跌落瞬间,系统侧储能容易反向倒灌,轻则指示异常,重则反灌损坏前级。传统方案依赖肖特基二极管,大电流下发热严重,高温时存在热失控风险。

优势:

实时闭环调节MOS栅压,维持极低且稳定的正向压差。高温满载下性能不衰减,从原理上消除热失控,实现高效、平稳的无缝切换。


Fast RCP:

应对极端短路,纳秒级极速硬件保护

当VBUS对地短路,电流以极高di/dt飙升。若仅靠微秒级关断保护(Ideal Diode响应时间),反向浪涌会在瞬间冲至数十上百安培,足以熔断Bonding线、炸裂MOSFET、烧毁PCB,甚至引发系统彻底崩溃。


优势:

以纳秒级速度感知并瞬时切断反向通路,在破坏性冲击形成前彻底阻断能量,为芯片自身和整机系统提供最后一道安全保障。

Ideal Diode 负责日常高效供电与平滑切换,Fast RCP 负责极端故障下的极限生存。两者分层互补,从常态到灾难性场景,形成一套完整的保护闭环。



3. 艾为专利技术加持的输入输出浪涌防护机制

芯片内置一体化浪涌保护,用内部Q3等效替代外部TVS,一颗器件同时守住VIN和VOUT两端浪涌,省器件,省面积,设计更精简。

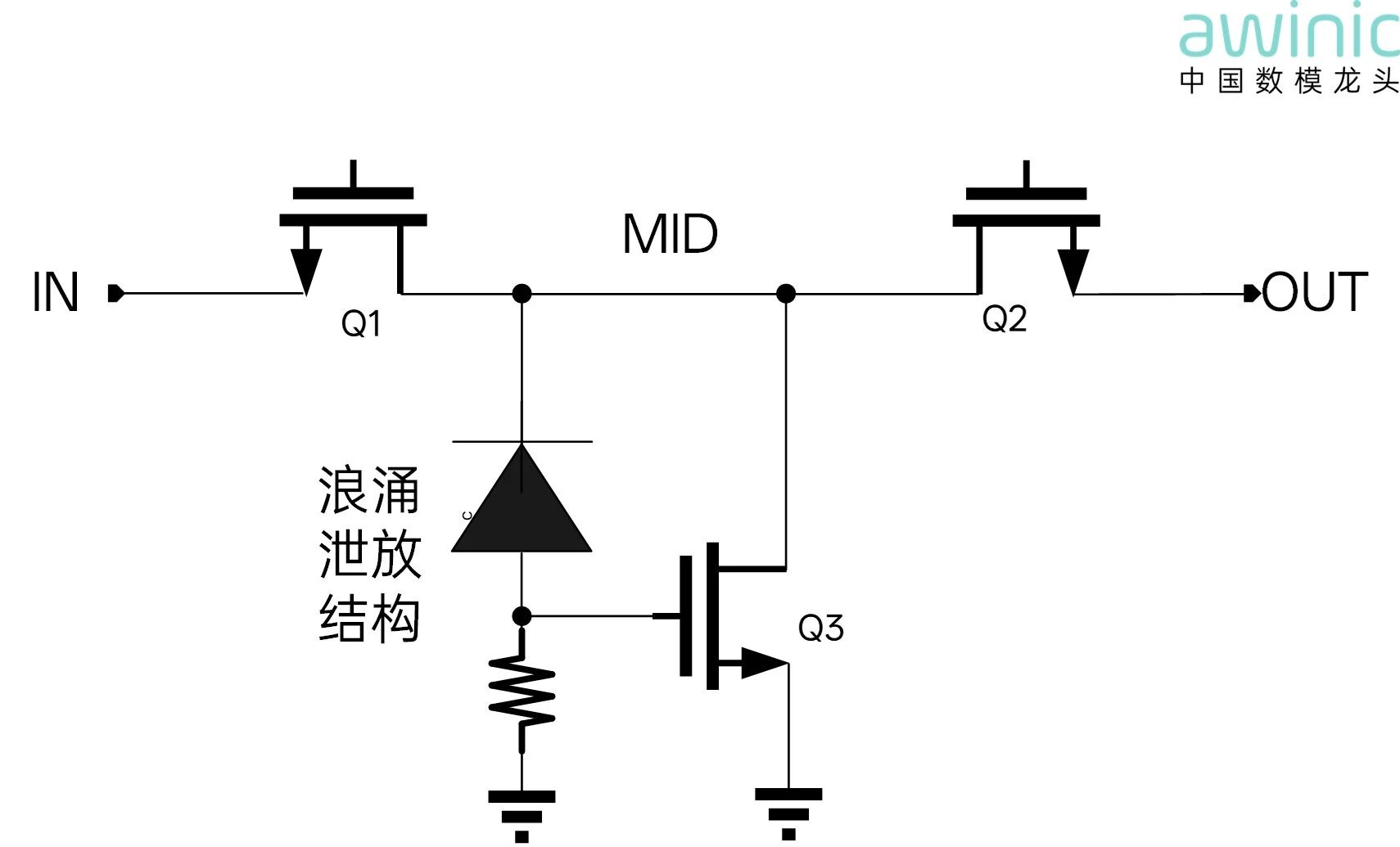

图4 艾为方案浪涌泄放结构

产品介绍-AWP32107DNR

l   Wide Input Voltage range from 3.4V to 23V

l   8A continuous current capability

l   VIN and VOUT are rated 38V Abs max

l   Integrated ultra-low Ron switch: typical 17mΩ

l   Over-Voltage Protection turn-off response: typical 100ns

l   Ideal Diode RCP

l   Programmable soft-start

l   VIN Under-Voltage Lockout (UVLO)

l   Over-Temperature Protection (OTP)

l   Short Circuit Protection

l   IEC 61000-4-2 Contact Discharge +/-8KV

l   IEC 61000-4-5 45V Surge Protection on VIN and VOUT

l   Thermally enhanced DFN3*3-12L

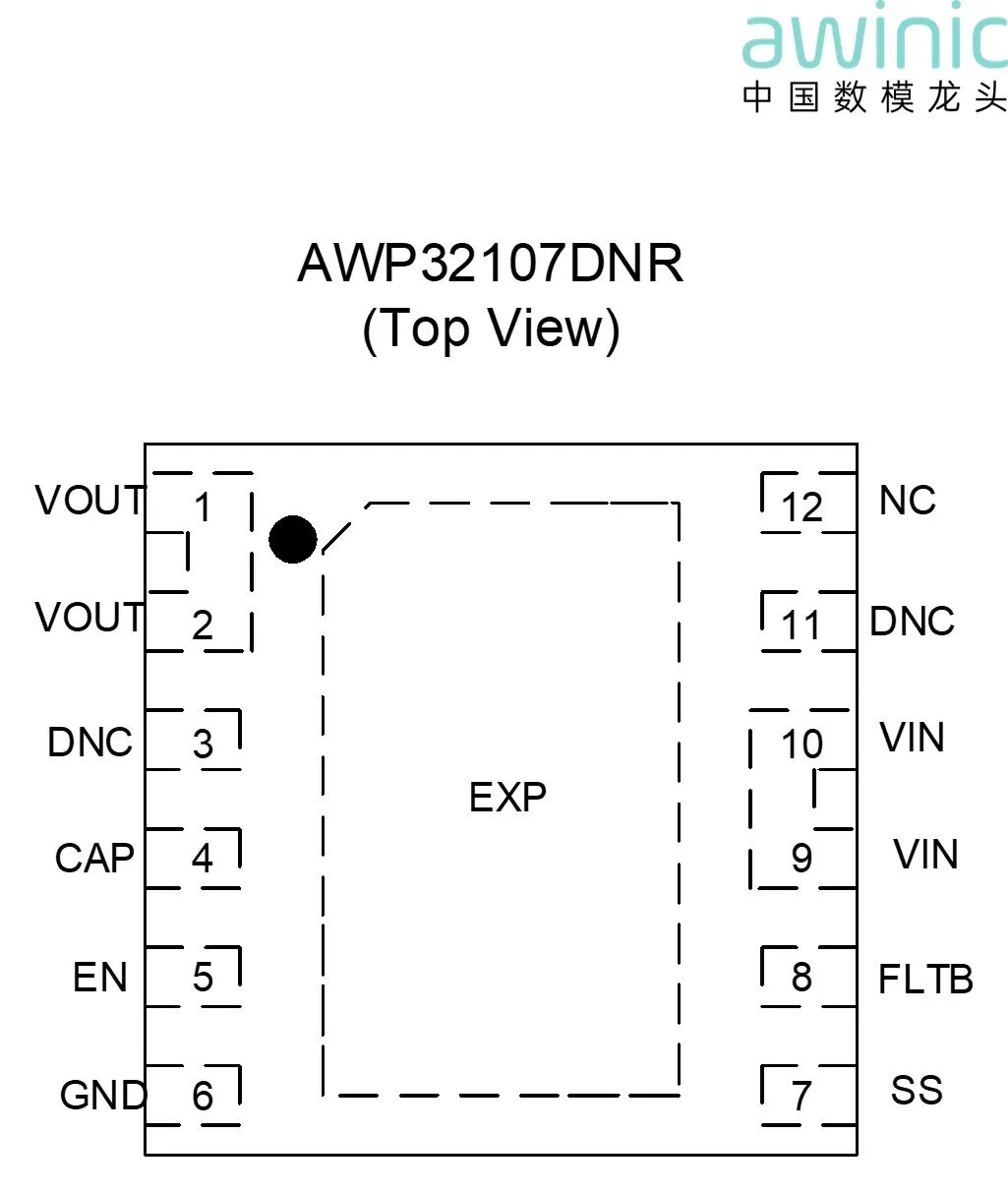

图5  AWP32107DNR封装信息-Top View

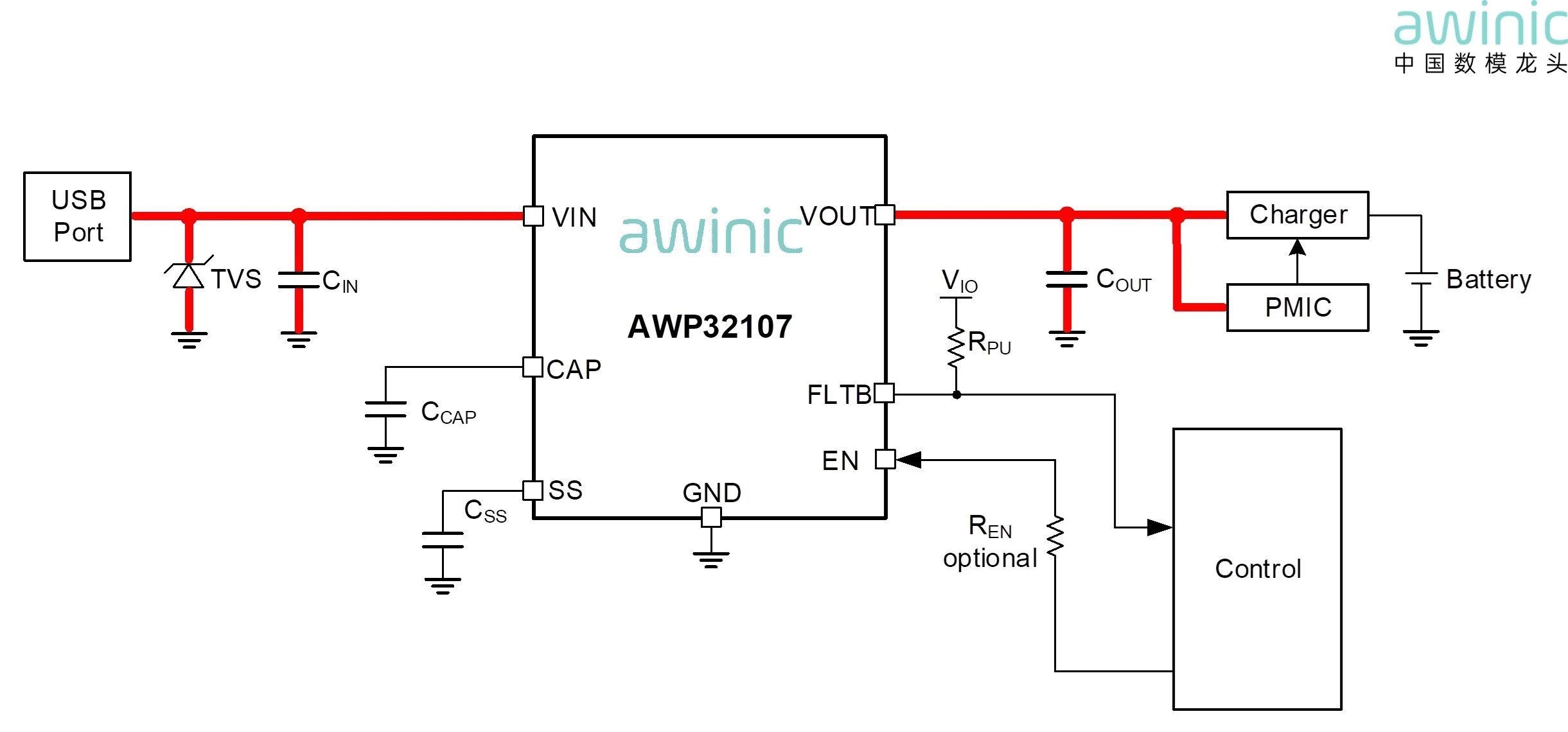

图6  AWP32107DNR典型应用框图


产品介绍-AWP32109DNR/AWP32109S

l   Wide Input Voltage range from 3.4V to 32V

l   8A continuous current capability

l   VIN and VOUT are rated 38V Abs max

l   Integrated ultra-low Ron switch: typ 17mΩ-AWP32109, typ 16mΩ-AWP32109S

l   Over-Voltage Protection turn-off response: typical 100ns

l   Ideal Diode RCP

l   Programmable soft-start

l   VIN Under-Voltage Lockout (UVLO)

l   Over-Temperature Protection (OTP)

l   Short Circuit Protection

l   IEC 61000-4-2 Contact Discharge +/-8KV

l   AWP32109: IEC 61000-4-5 45V Surge Protection on VIN and VOUT

AWP32109S: IEC 61000-4-5 115V Surge Protection on VIN and 80V on VOUT

l   AWP32109DNR DFN3*3-12L

AWP32109SDNR DFN4*4-16L

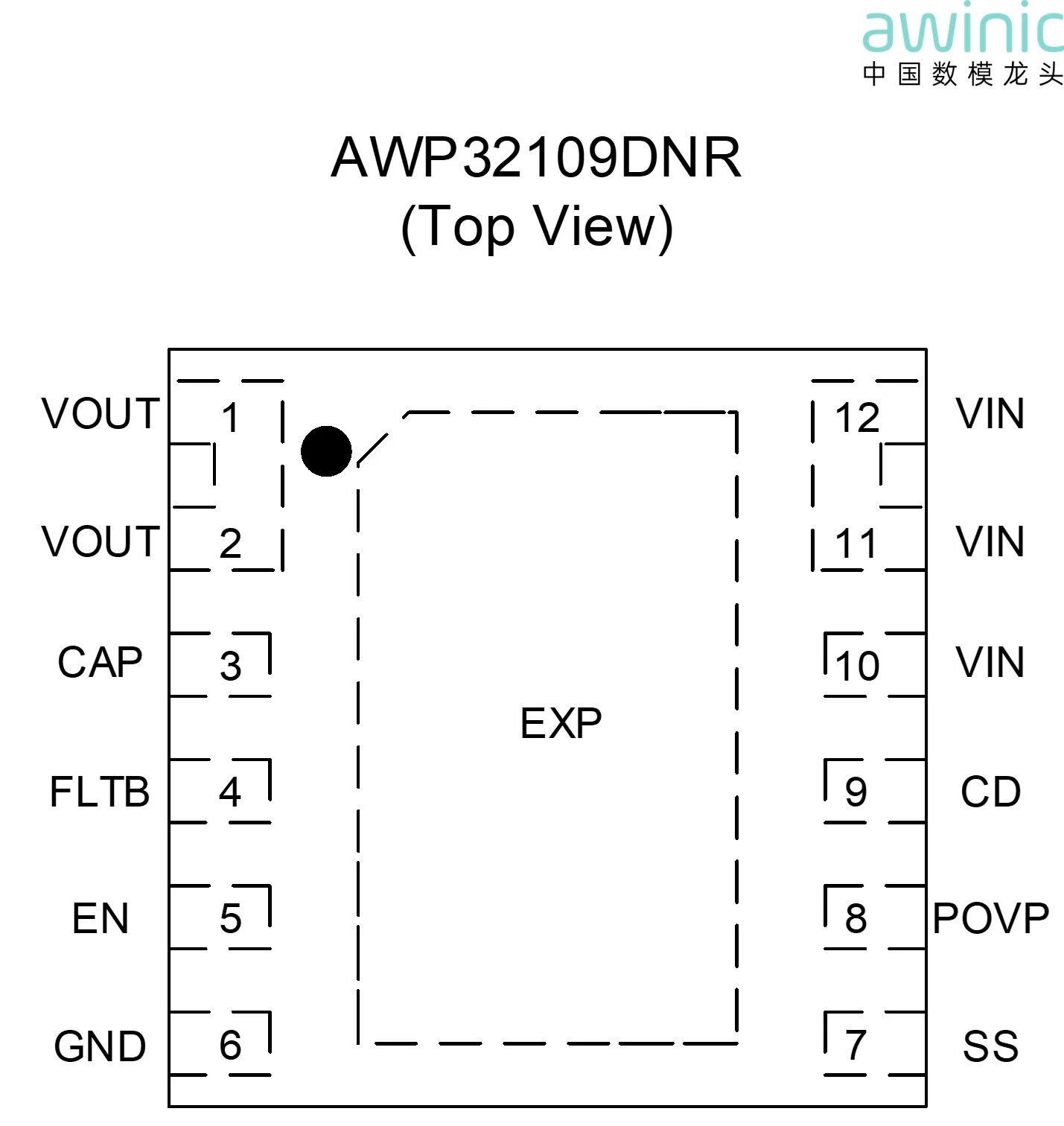

图7  AWP32109DNR封装信息-Top View

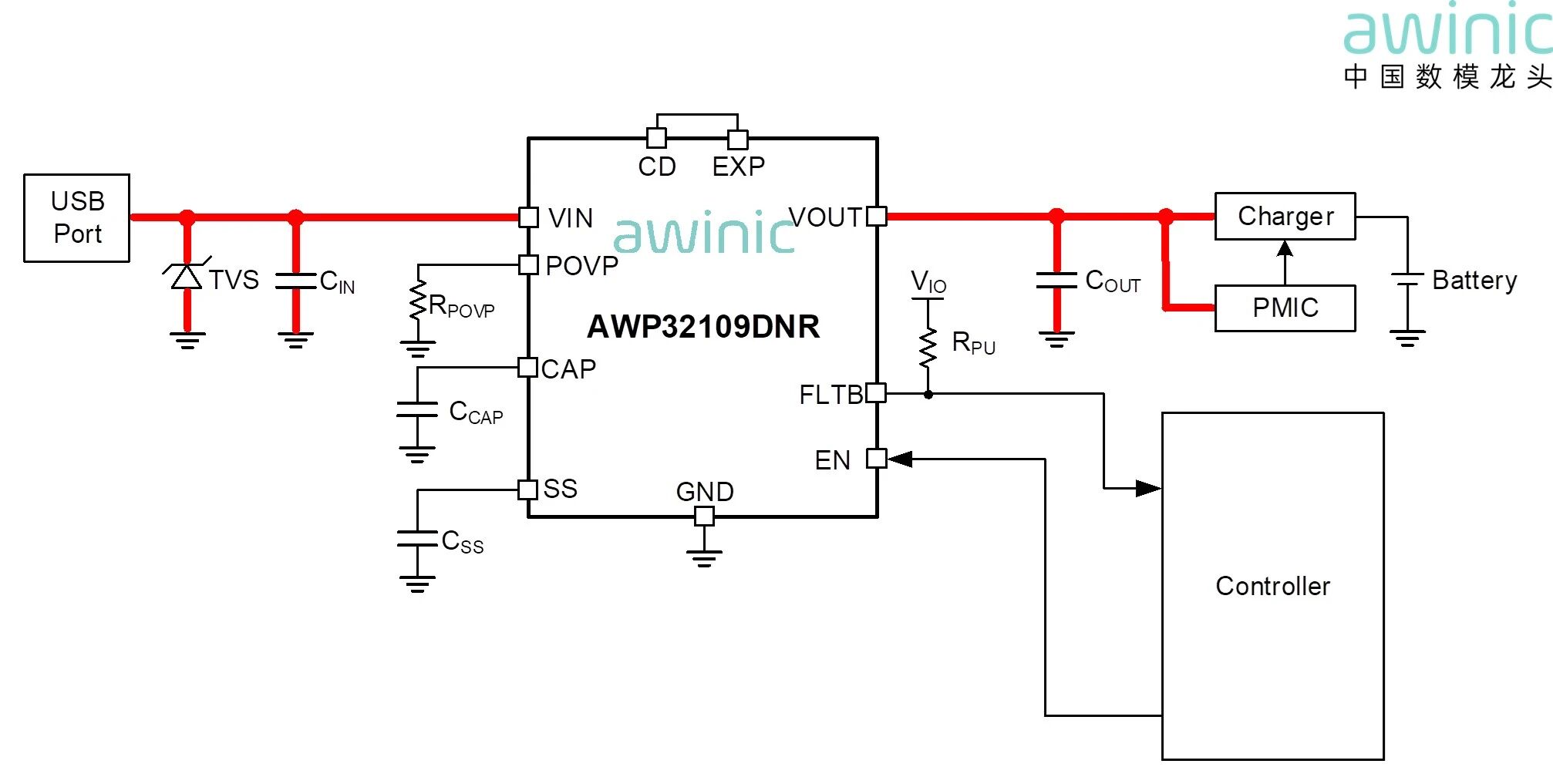

图8  AWP32109DNR典型应用框图

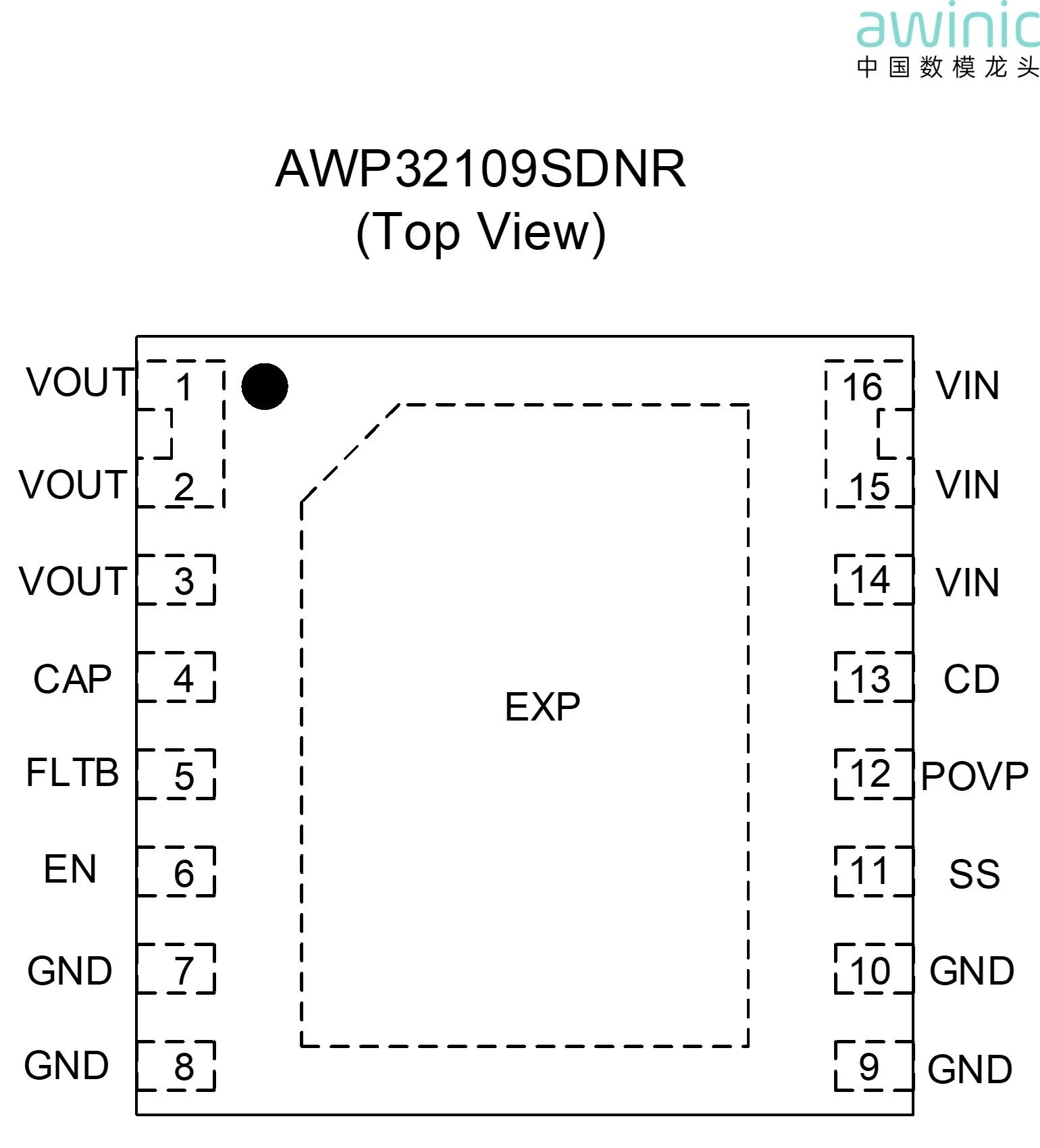

图9  AWP32109SDNR封装信息-Top View

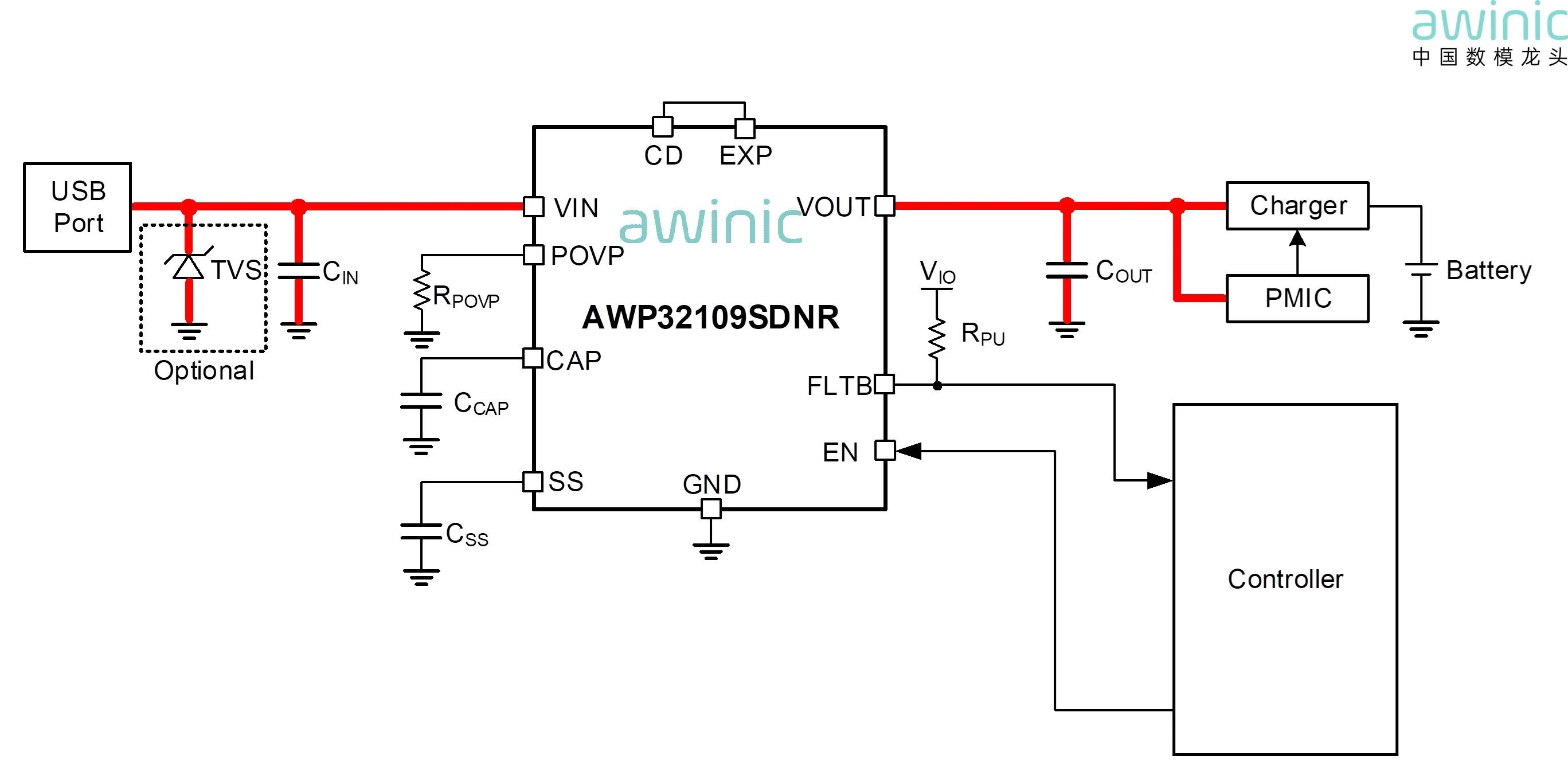

图10  AWP32109SDNR典型应用框图


典型应用场景

适配于笔记本电脑、扩展坞、笔记本拓展底座等应用场景。

图11  应用场景示例

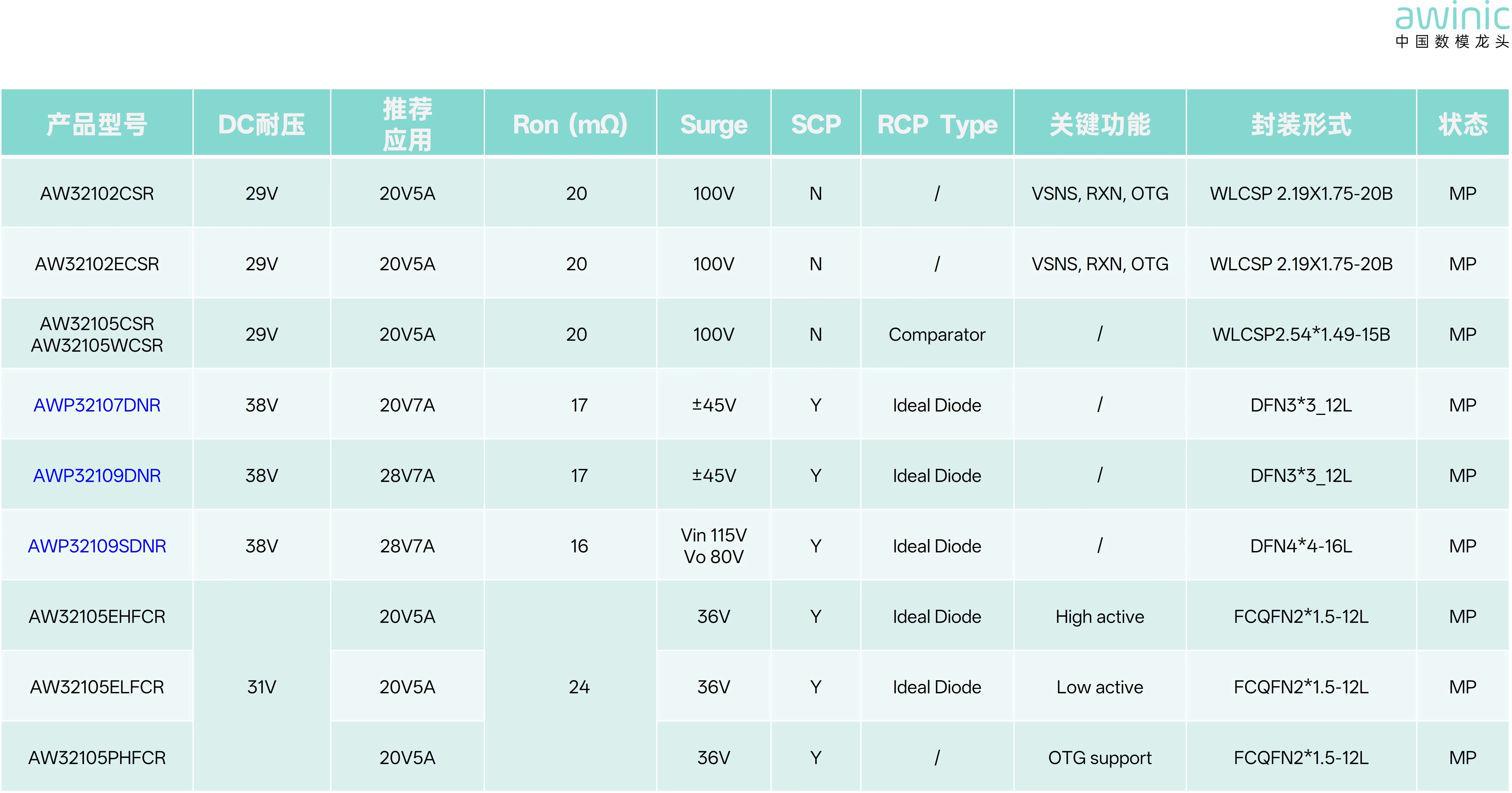

表1 艾为电子产品选型表
