当下，智能手表、智能戒指、TWS耳机等可穿戴设备正朝着轻量化、超薄化、长续航的方向高速迭代，终端产品对电源管理器件的尺寸、功耗、性能提出了更为严苛的要求。传统负载开关受限于封装尺寸偏大、静态功耗居高不下等短板，已然无法适配下一代便携智能设备的研发设计需求。
深耕电源管理领域的艾为电子精准把握行业迭代趋势，推出超小超薄单通道负载开关AW3511x系列。产品凭借0.618mm×0.618mm的超小微型封装、0.37mm的超薄厚度，精准适配可穿戴设备、便携式医疗设备等细分场景，为终端客户打造低功耗、小型化、高可靠性的新一代电源管理解决方案。
产品核心优势
一、极致超薄封装，解锁终端设计新空间
AW3511x系列核心型号AWP35116CSR采用0.37mm超薄WLCSP封装，相较于行业常规0.465mm封装规格，厚度大幅缩减20%，完美匹配智能戒指、超薄智能手表等对机身厚度、整机重量极度敏感的终端产品，为产品结构设计、外观创新提供充足的自由度。
二、纳安级超低功耗，长效提升设备续航
系列产品实现低至16nA的超低Shutdown功耗（ISD），在外设关闭待机状态下，可最大限度降低设备无效功耗损耗，精细化把控整机功耗管理，有效延长可穿戴设备、便携医疗设备的续航时长。
三、完备保护机制，系统可靠性升级
•QOD（快速输出放电）：器件关断时可快速泄放输出电容残留电荷，保障外设精准、可靠断电，完美适配屏幕、振动马达等对通断时序精度要求极高的核心部件应用场景，杜绝时序异常问题。
•RCP（反向电流保护）：可有效规避输出端电压高于输入端时出现的电流倒灌问题，从源头保护设备电池、前级电源电路不受损伤，提升终端设备的使用寿命与运行安全性。
AW3511x超小超薄产品系列介绍
- 输入电压范围：1V ~ 5.5V
- 输出电流：1.5A
- Switch Rdson
VIN=5.5V Rdson=52mΩ
VIN=3.3V Rdson=64mΩ
VIN=1.8V Rdson=100mΩ
- 超低IQ：2nA
- 超低ISD：16nA
- Inrush电流控制
- 内置EN下拉电阻
- 输出快速放电(QOD)
- 反向电流保护(RCP)：AW35113SCSR
- 封装: WLCSP 0.618mm×0.618mm-4B
图1 AW3511x封装信息

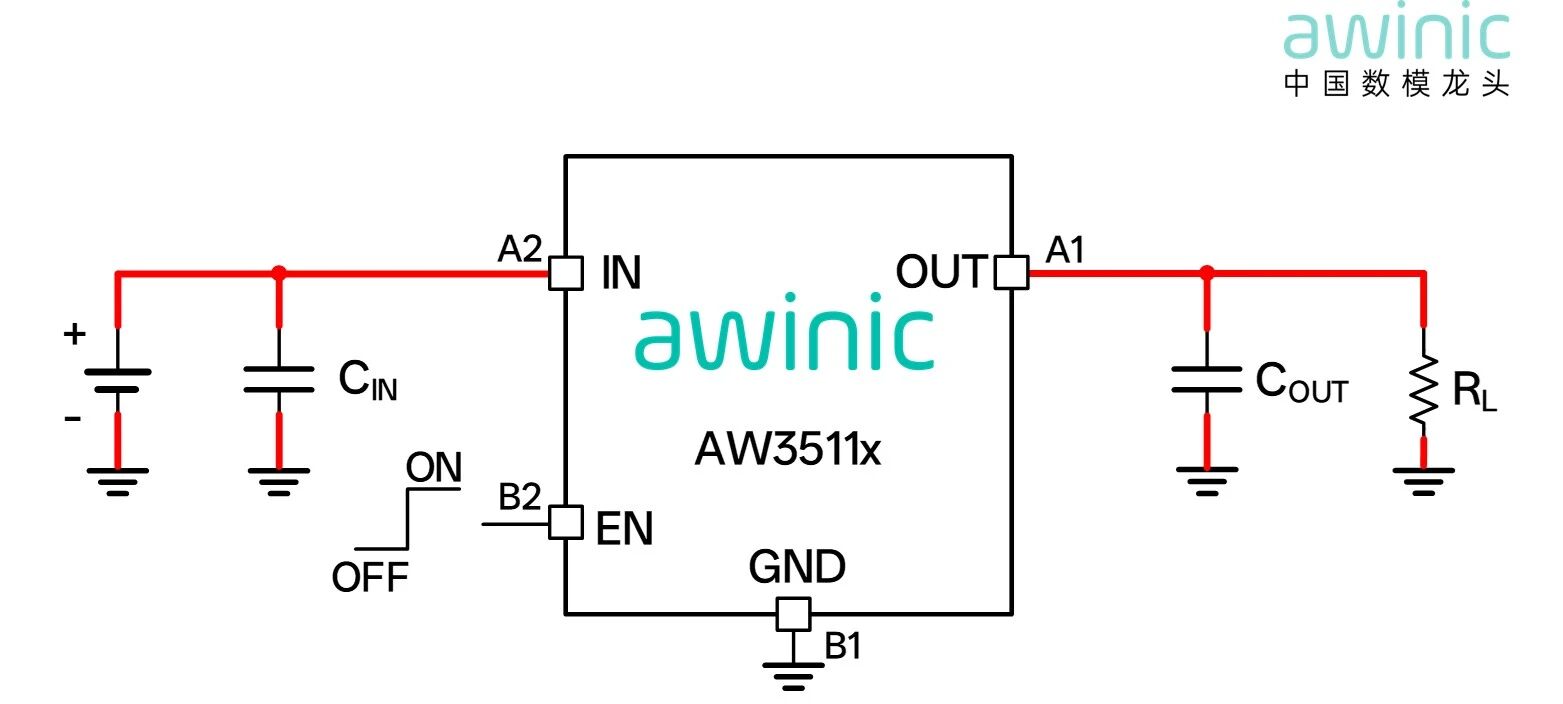

图2 AW3511x典型应用图
图3 产品应用场景示例
产品选型表

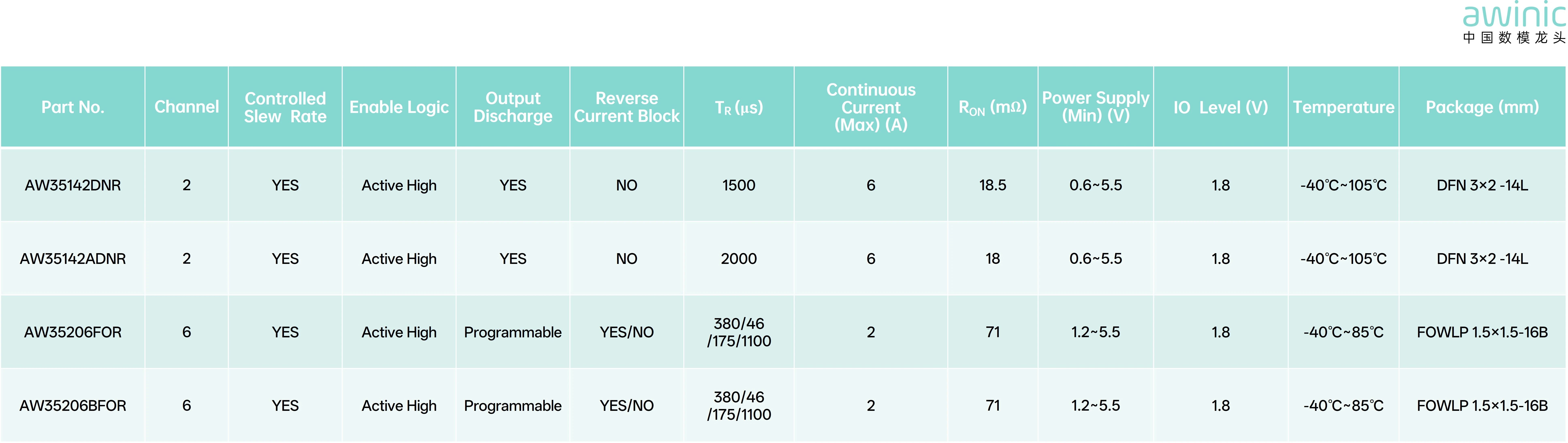

表1 多通道负载开关产品选型表

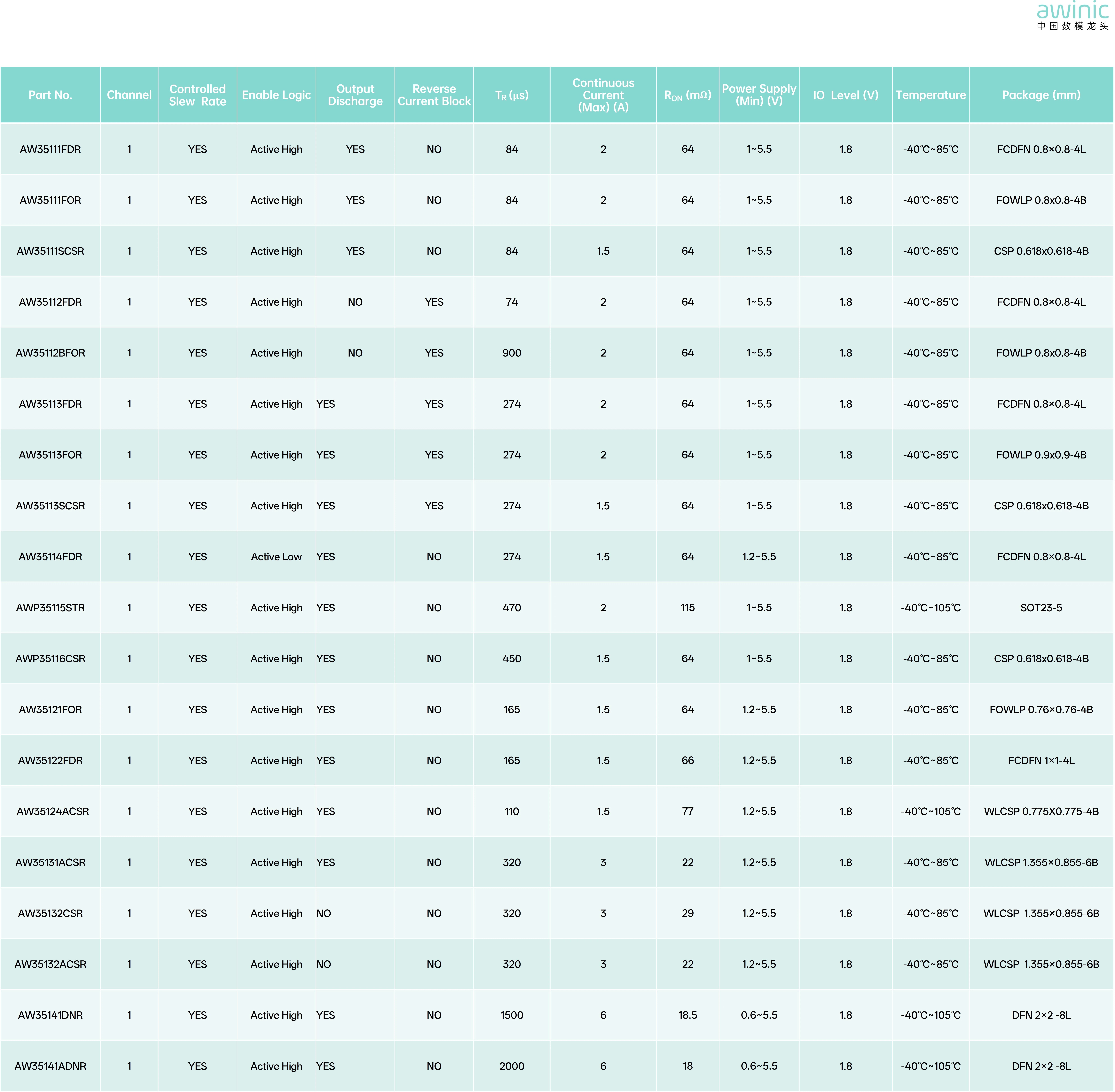

表2 单通道负载开关产品选型表
