微投影光机搭配光波导技术已被证实是增强现实眼镜轻量化的不二之选。其中采用 LCOS/DLP + LED 方案的显示光机在技术上相对成熟，是微投影光机向轻量化、全彩化、大视场、高解析度以及低成本等关键参数进一步迈进的重要技术方向之 一。
艾迈斯欧司朗最新推出的紧凑型4in1 RGGB LED KRTTB CRLML1.33，具有高光效、小尺寸、易散热、集成化等优点，是微投影光机高亮度、小型化和全彩化的优质选择。
方案优势及主要特性
| 主要特性 | 应用优势 |
|---|---|
| 典型亮度：红 23lm / 绿 71lm / 蓝 0.17W @150mA | 高亮度，助力显示光机亮度提升 |
| 发光区域长宽比 1:1 | 匹配主流 LCOS |
| 发光尺寸 1.1mm*1.1mm | 小发光尺寸，大幅缩减光学系统体积 |
| 热电分离陶瓷基板 | 易散热，简化散热结构 |
| RGGB芯片集成封装 | 简化光学设计，简化组装工艺 |
| 芯片发光面-封装表面 0.15mm | 缩减结构体积，增加光利用率 |
| 紧凑 QFN 封装 | 基于低成本成熟封装平台 |
| 高可靠性 | 降低维修成本 |
技术原理
2. 光学设计
对于微投影器的照明系统来说，最重要的是如何实现一个颜色和亮度都比较均匀的照明场，并且整个光学系统结构紧凑，可以更好的满足眼镜这个特殊的应用场景。
KRTTB CRLML1.33 集成了 4 颗高光效的红 / 绿 / 绿 / 蓝 LED 芯片，整体发光尺寸减小至 1.1mm x 1.1mm，可减少匀光合光所需的光学器件的数量，降低光机的组装难度和精度，大幅减小光机的体积。但芯片的非对称排列也给匀光混色带来了一定的难度，特别是在红色和蓝色照明时，由于芯片只排布于整体发光区域的 1/4，匀光混色后更易形成在整体照明区域内亮度和颜色的不均匀。

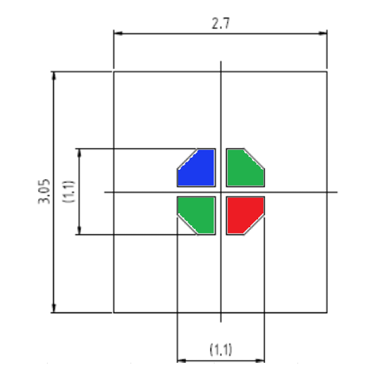

图 3：KRTTB CRLML1.33 芯片排布和发光面尺寸
这对光学设计中的匀光部分有较高的要求。目前行业内主要的匀光混色方法有导光棒和复眼透镜等方式。其中复眼透镜顾名思义是由一系列小透镜组合而成，其较高的光利用率和较好的匀光混色效果被广泛采用，可以有效消除颜色的差异，实现颜色均匀的照明场。
