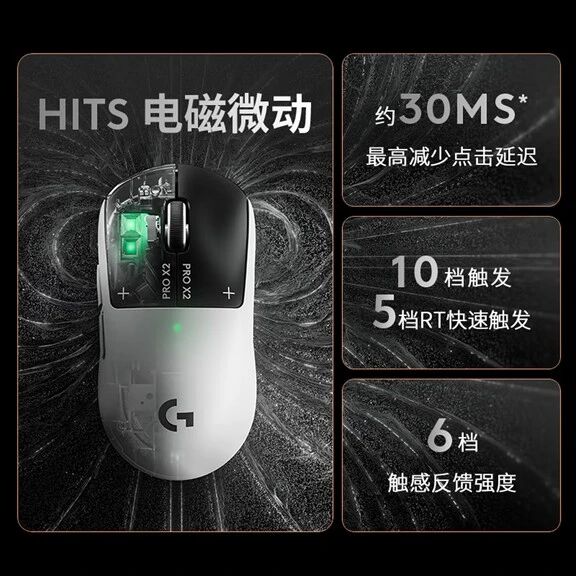

图1 罗技 G PRO X2 SUPERSTRIKE（图源：罗技京东旗舰店）
在电竞外设领域，毫秒级的响应差距足以决定胜负。2025年，罗技 G PRO X2 SUPERSTRIKE 以 HITS 触觉感应触发系统（Haptic Inductive Trigger System）震撼业界——以电感模拟感应取代传统物理微动开关，实现无接触触发，将点击延迟最多降低约 30ms，并首次在鼠标上引入可调触觉反馈。这一突破标志着电竞鼠标正式进入"触觉可编程"时代。
从传统微动开关到线性马达触觉反馈，再到电磁感应无接触触发，每一次点击技术的跃迁都对驱动芯片的响应速度、功耗和振感精度提出更高要求。针对电竞鼠标对超低延迟触发、精准触觉反馈、高精度磁感检测、长续航与轻量化的严苛需求，艾为电子推出一系列高性能 Haptic、Hall 传感及配套电源方案，涵盖常压马达驱动、数字线性霍尔传感器、RGB 氛围灯驱动、线性充电、USB PD 控制器、OVP 过压保护及负载开关等关键器件，具体应用架构如下：

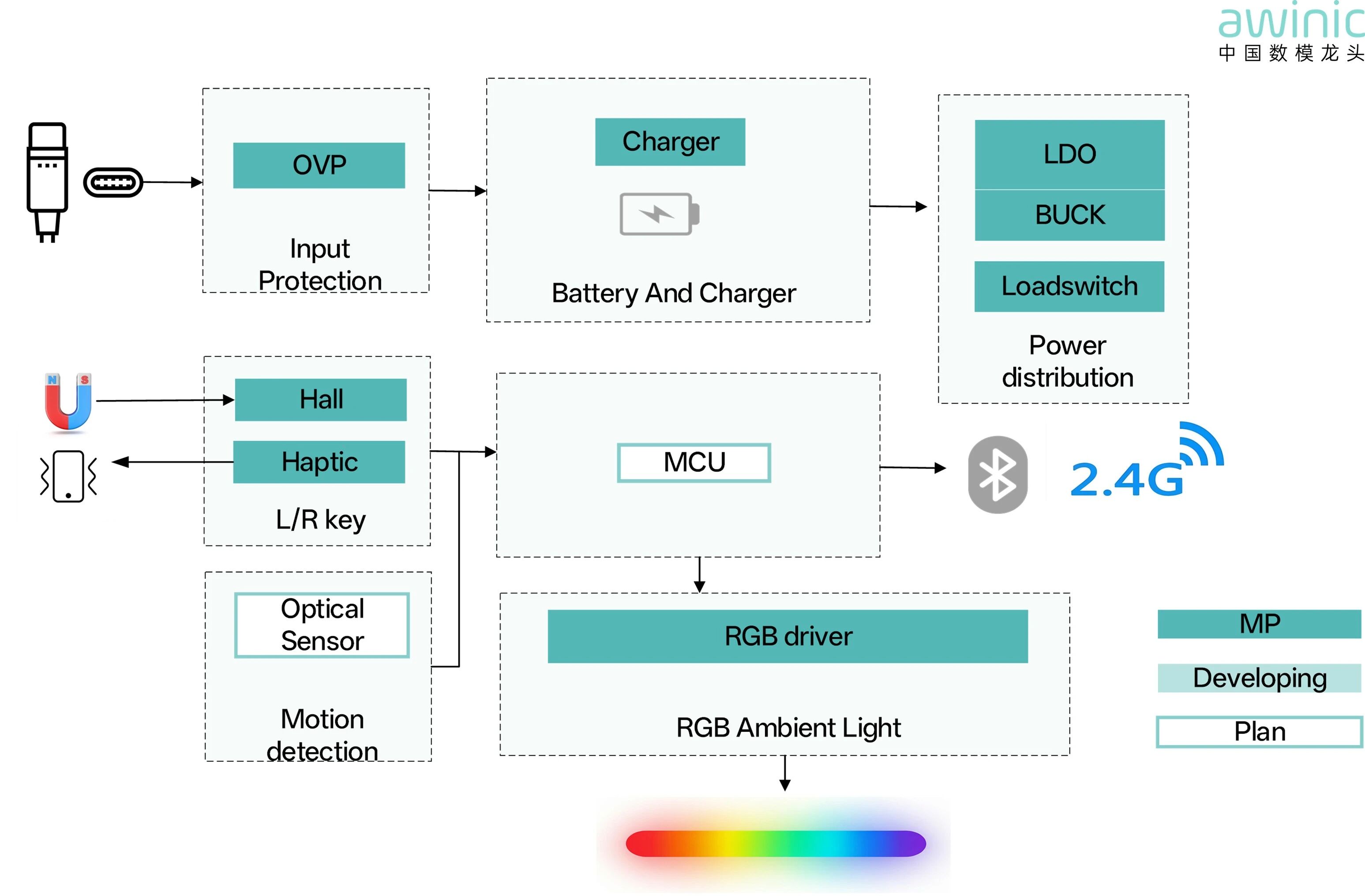

图2 电竞鼠标应用框图
产品特点
触觉反馈 —— AW86253 系列
AW86253 是艾为第五代常压 LRA Haptic 驱动芯片，针对电竞鼠标按键反馈场景深度优化，以 0.2ms 极速启振 实现近乎零延迟的点击触觉响应。核心特性如下：
- 供电范围：1.8V ~ 5.5V 宽电压
- 启动时间：0.2ms（远优于竞品 1~5ms）
- 内置波形存储：4KB SRAM，支持 8k/12k/24k/48k 多采样率
- 播放模式：实时播放 / 内存播放 / 硬件触发 / 连续播放 / awinicTikTap® 引擎
- 自研 AAE 3.0 自动刹车引擎：振感利落无拖尾，提升按键节奏感
- LCC 3.0 一致性校准：消除马达个体差异，量产振感统一
- 待机功耗：4μA @ DVDD=1.8V，关断 0.5μA
- 保护：短路 / 过温 / 欠压
- 封装：QFN 1.6mm×1.6mm-12L 超小封装
- 支持 IEEE 2861.3 游戏触觉协议，实现游戏内事件与振动波形精准联动
全链路电源管理
线性充电 AW32012A：集成电源路径管理，支持 2~512mA 可编程充电电流，充电精度 ±0.5%，28V 输入 OVP，船运模式漏电 <1μA，WLCSP 1.4mm×1.4mm 封装，专为鼠标紧凑空间优化。
- USB PD 控制器 AW35615：USB-IF PD 3.1 认证（TID #8339），支持 28V EPR，DRP/SRC/SNK 可配，FCQFN 1.2mm ×1.2mm-9L 超小封装，实现鼠标 Type-C 快充与协议握手。
- 集成浪涌防护的 OVP 过压保护负载开关 AW32915FCR：默认 OVP 阈值 6.8V（可通过 OVLO 引脚在 4~24V 范围调节），内置 27mΩ 超低导通阻抗 nFET 开关，支持 5A 连续电流，输入耐压 29VDC，浪涌防护 >100V（IEC 61000-4-5），过压关断响应典型 100ns，集成系统级 ESD 保护（接触放电 ±8kV / 空气放电 ±15kV），FCQFN 1.3mm×1.8mm-12L 超小封装，为鼠标 Type-C 充电口提供可靠的过压与浪涌防护。
- 低功耗 Load Switch AW35111：1~5.5V 输入，关断 Iq 仅 16nA，使能 Iq 2nA，FCDFN 0.8mm×0.8mm，在运输/仓储期间切断后级负载延长续航。
HALL —— AW86570 系列
AW86570 是一款基于霍尔效应的高灵敏度数字线性霍尔传感器芯片，内置 14-bit ADC，最高支持 50kHz 采样频率，可检测 ±100Gs 至 ±3000Gs 范围内的磁场变化，支持 N/S 双极检测。针对电竞鼠标磁编码滚轮、磁吸侧键、鼠标左右按键按压识别及无接触按键触发场景，提供 0.1ms 快速上电与阈值中断输出，实现精准的位置、位移与按压状态检测。核心特性如下：
- 供电范围：2.5V ~ 5.5V，VDDIO 低至 1.65V
- ADC 分辨率：14/12/10/8 Bits 可选
- 量程可选：±100Gs / ±200Gs / ±500Gs / ±1000Gs / ±2000Gs / ±3000Gs
- 采样频率：1Hz ~ 50kHz 可配置
- 上电时间：0.1ms
- 低噪声：±0.46Gs @ FS=200Gs
- I2C 接口：支持 Standard/Fast 模式，最高 1MHz
- 阈值触发中断：支持上下限幅值检测，可配置中断事件计数
- 内置温度传感器与零偏校准功能
- 功耗：正常模式 0.2mA @ 1kHz，功耗下降模式 0.92μA
- ESD：4kV HBM
- 封装：DFN 1.6mm×1.6mm×0.55mm
氛围灯驱动 —— AW21009 系列
AW21009 是一款 9 通道多功能 LED 驱动芯片，支持 RGB 氛围灯独立调光与自动呼吸效果，为电竞鼠标打造个性化灯效体验。核心特性如下：
- 通道数：9 通道恒流_sink，支持 RGB/RGBW 多组灯效
- PWM 分辨率：最高 12-bit（4096 级），支持 8/9/12-bit 可配置
- 电流配置：全局 256 级 DC 电流 + 独立 256 级通道电流，推荐 40mA（REXT=4kΩ）
- 电流精度：通道间 ±5%，芯片间 ±5%
- 灯效模式：自主呼吸模式（渐亮/渐暗/保持时间可配）、分组控制、快速 RGB 控制
- Dither 功能：9-bit PWM + 3-bit 数字抖动，等效 12-bit 分辨率
- EMI 降噪：Slew Rate 控制 + 可编程扩频技术，降低 MLCC 可闻噪声
- 保护功能：LED 开路/短路检测、UVLO、过温保护（165°C）
- 自动省电：所有 LED 关闭 >32ms 自动进入省电模式
- I2C 接口：1MHz，4 个可选地址（20h/21h/24h/25h）
- 供电范围：2.7V ~ 5.5V
- 功耗：待机 3μA，关断 0.1μA
- ESD：±2kV HBM
- 封装：QFN 3mm×3mm×0.75mm-20L

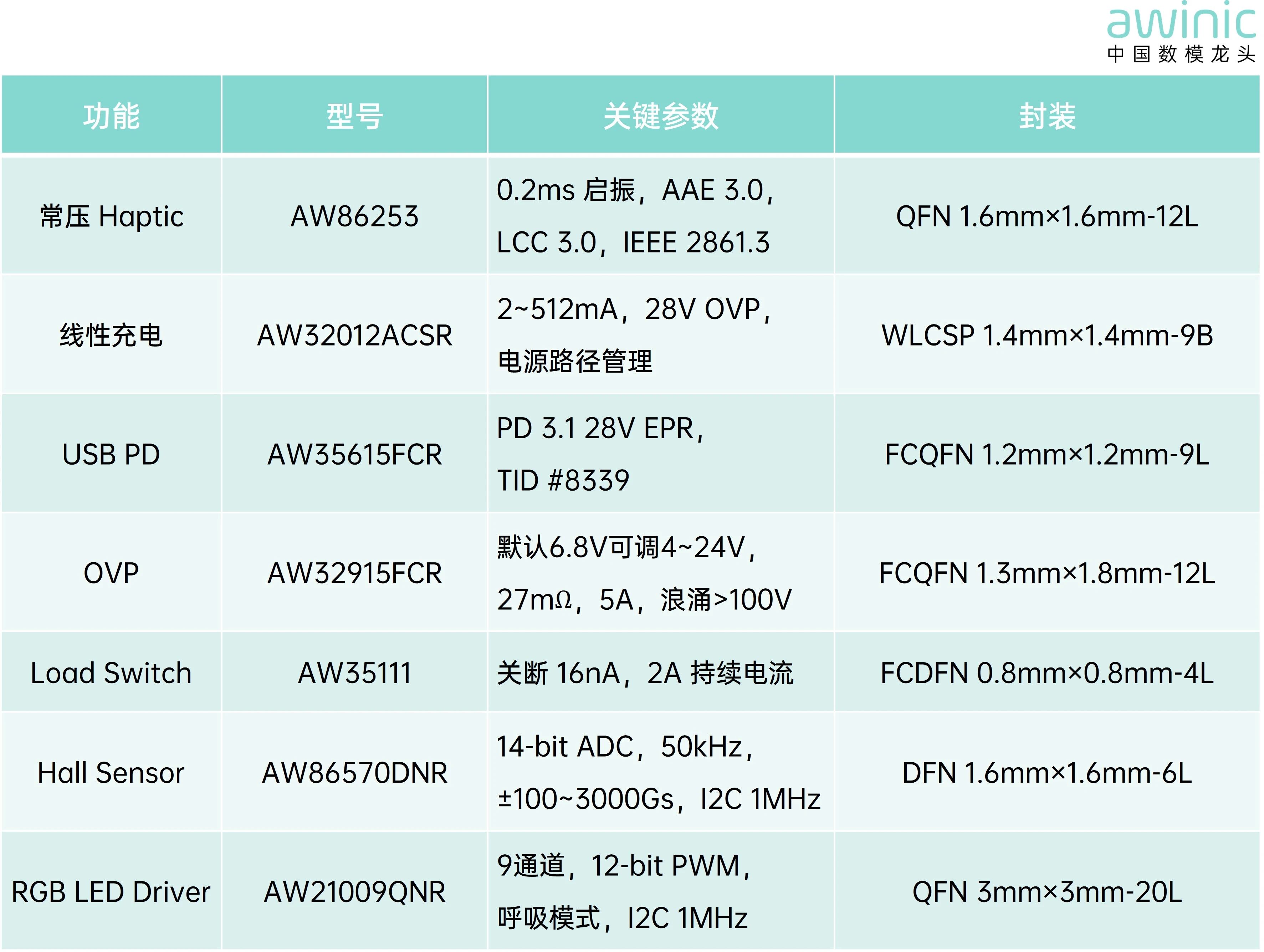

表1 艾为电子电竞鼠标物料推荐选型表
艾为 Haptic 生态能力
艾为自 2017 年推出线性马达驱动 IC 以来，已构建覆盖芯片、算法、工具、标准、马达生态的完整 Haptic 全链路能力，目前全球累计出货超过 7 亿台设备。
IEEE 2861.3 游戏触觉国际标准
艾为与腾讯、小米联合发起 IEEE 2861.3 移动游戏触觉反馈国际标准，定义了通用的触觉接口与振动波形描述文件（HE 格式），解决不同设备、不同马达之间振感不一致的行业痛点。AW8625X 系列芯片首次将 IEEE 2861.3 协议固化至硬件层，协议解析、波形运算全部由芯片独立完成，不占用主控 CPU 和系统内存，带来三重核心增益：
- 零软件适配：芯片上电即兼容标准，无需在系统层开发协议解析代码。
- 释放平台算力：协议处理下沉硬件，保障游戏渲染、光学追踪等核心任务不受影响。
- 超低延迟：硬件直通路径，触觉反馈响应延迟进入亚毫秒级。
awinicTikTap® 算法引擎
awinicTikTap® 4D 游戏算法：通过 AI 图像识别、声音特征提取和用户操作识别，将游戏内容实时转化为触觉振动参数，实现击杀、换弹、受击等事件的差异化振感。AW86xxx 芯片响应延迟 <1ms，触感一瞬而至。
- awinicTikTap® Core Haptic：专注底层驱动与波形解析，配合 AAE 硬件闭环控制，精准还原 IEEE 2861.3 HE 波形描述文件，保证不同型号 LRA 马达的一致表达。
- awinicTikTap® Engine：提供振动波形可视化、音频转振动、振动效果库等功能，为多媒体场景匹配身临其境的振感。
芯片硬件性能
艾为芯片在硬件层面具备两大核心性能优势——AAE 自动刹车引擎与 LCC 马达一致性校准，从振感质量与一致性两个维度保障触觉体验。其中 AAE（Advanced Auto-Brake Engine）目前已演进至 AAE 2.0：
- AAE 1.0：波形结束时自动刹车，抑制余振
- AAE 2.0：支持任意时刻刹车，搭配快速启振算法，可实现"方形振动"——上升沿和下降沿陡峭，振感干脆利落，按键反馈无拖尾
- LCC 3.0（LRA Consistency Calibration）马达一致性校准：LRA 线性马达因材料、工艺差异，同批次个体的谐振频率 F0 和振动量分布差异显著。LCC 3.0 通过自动检测每颗马达的 F0 并调整驱动参数，实现：
- 校准精度：±1Hz
- 振动一致性提升：50%
- SmartLoop 功能：专为小尺寸 LRA 优化 F0 检测准确度
马达生态合作
艾为与主流 LRA 马达厂商建立深度合作，针对不同马达型号提供客制化服务与技术支持：
- 客制化波形库：为不同马达定制短振/长振波形，供客户直接索引调用。
- 马达故障诊断：支持 LRA 阻抗检测、短路/开路检测，通过 I2C 寄存器查询。
调试工程师经验与建模
艾为调试工程师团队具备丰富的量产调试经验，结合马达建模与波形仿真技术，为客户提供从芯片选型到量产调试的全流程技术支持：
马达建模与波形仿真：实测验证仿真波形与物理波形高度吻合。
调试工具
艾为提供完整的触觉调试工具链，涵盖振动加速度测量传感器硬件与配套软件工具，实现从波形设计、实时调试到量化评估的闭环流程：
- 加速度测量传感器：高灵敏度压电式加速度计，搭配数据采集卡，实时采集 LRA 振动加速度波形，量化振感强度、启振/刹车时间及余振特性。
- 配套软件工具：AwinicSCP V4 集成调试平台 + Haptic GUI/WaveStudio 波形编辑器，支持加速度波形实时显示、参数在线调整与一键波形优化

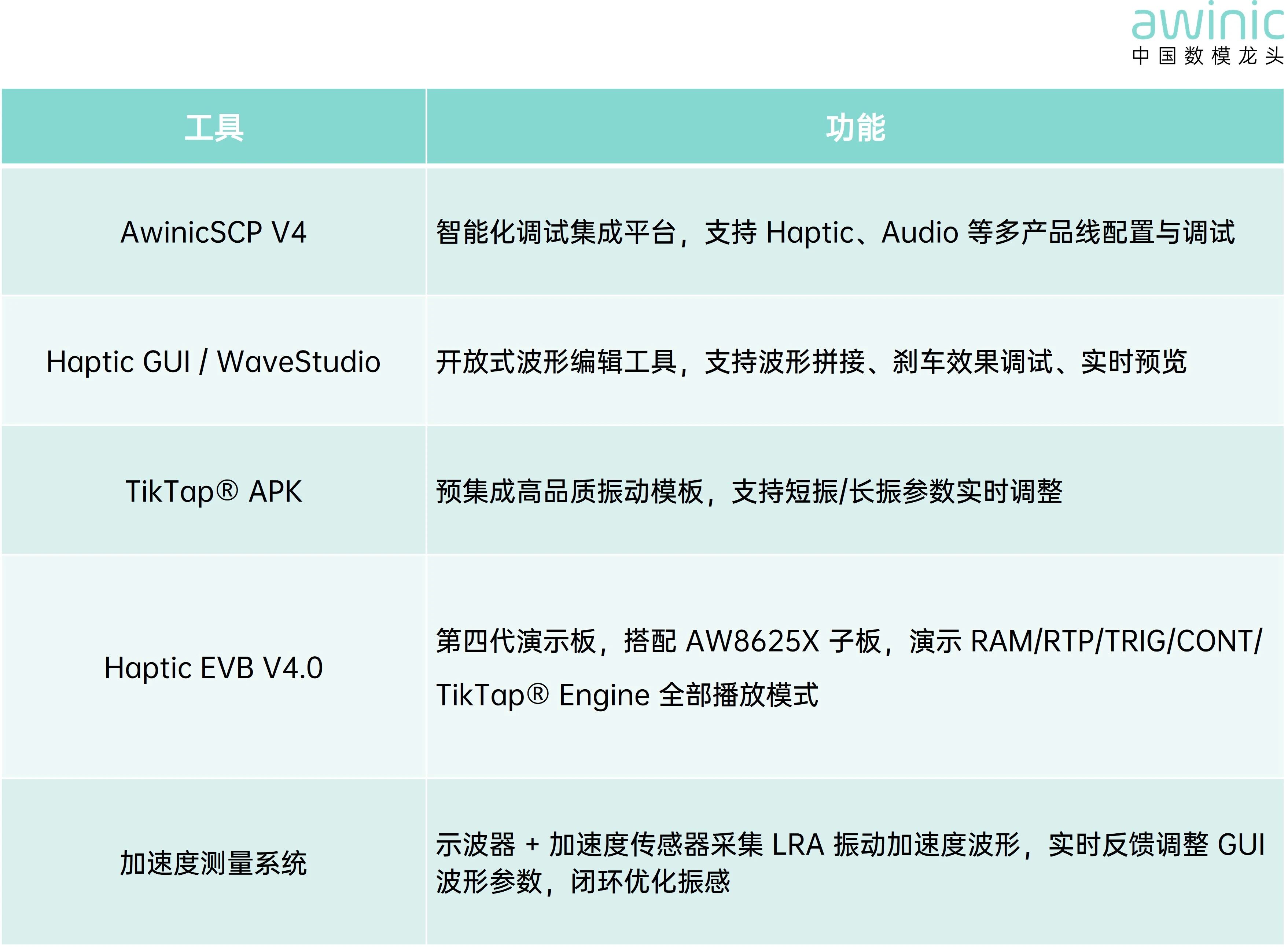

表2 配套软件工具
艾为方案亮点
0.2ms 极速触觉响应：
AW86253 将点击到触觉反馈的延迟压缩至亚毫秒级，远超传统方案的 5~10ms，在竞技 FPS 场景中显著提升确认感。
全场景触觉覆盖：
AW86253 以常压驱动覆盖左右键、侧键及掌托区域的触觉反馈，0.2ms 极速启振搭配 AAE 3.0 自动刹车引擎，实现全场景统一且干脆利落的振感体验；同时 AW86570 以磁感应实现左右键无接触按压识别，振感反馈与触发检测双管齐下。
全链路低功耗管理：
从线性充电、USB PD、OVP 防护到负载开关，ship mode 待机链路总漏电低至 μA 级（约 40μA），助力无线鼠标续航突破 90 小时。
高精度磁感应检测：
AW86570 提供 14-bit 分辨率与 50kHz 采样率，0.1ms 快速上电，配合阈值中断实现电竞鼠标滚轮旋转检测与磁吸侧键的无接触触发，消除机械抖动，进一步提升操作精度。
沉浸式 RGB 氛围灯效：
AW21009以9通道独立调光与自主呼吸模式，打造电竞鼠标个性化灯效体验，12-bit PWM 分辨率实现细腻渐变，搭配 EMI 降噪与自动省电，兼顾灯效表现与续航。
