智能硬件、精密医疗、光学影像与高端精密智造全面升级，市场对微型运动控制系统的精度、平顺度、实时监测与安全防护也提出量级式提升需求。传统步进驱动精度有限、低速抖动明显、缺少实时电流反馈、无法预判堵转过载，已无法适配新一代精密设备静音、小巧、高稳定、高安全的严苛标准。
面向行业精密运动控制需求，上海艾为电子推出新一代支持数字I2C控制、1/256 微步细分、集成电流检测和堵转检测模式12V/1.4A步进马达驱动。凭借高精度正弦电流调制、全数字信号交互、实时负载监测防护能力，一站式解决覆盖云台、光学长焦、胰岛素泵精准给药、投影变焦、AR 眼镜、精密智造场景，为精密设备提供高集成、高精度、高安全驱动支撑。
AWD8436系列是一款高度集成1/256 微步细分、实时电流检测、堵转检测和数字I2C控制接口双极步进电机驱动器，工作电压范围3~12V; 器件内部集成两路H桥驱动，每相绕组电流可达1.4A ; 导通阻抗仅为900mΩ。
AWD8436 简化原理图
产品特点
- 工作电压 3.0V-12V
- Peak Current >1.4A
- Rdson =900mΩ
- 控制接口：I2C和 STEP &DIR
- 微步细分支持1/2~ 1/256微步细分
- 支持IPROPI 电流检测；输出精度±5%
- 支持Smart堵转检测，故障状态nFault输出上报
- 封装形式：QFN4mm×4mm-24L；WLCSP 1.8mm×1.6mm-20B

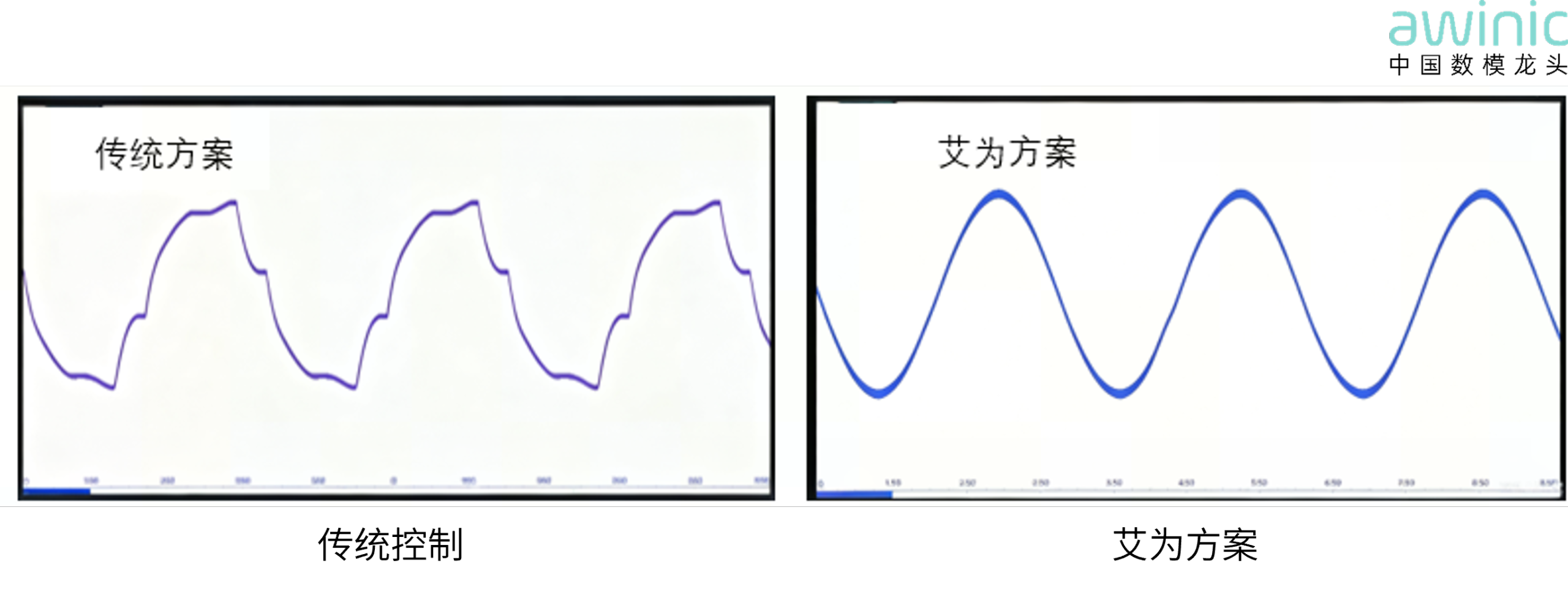

传统方案VS艾为方案

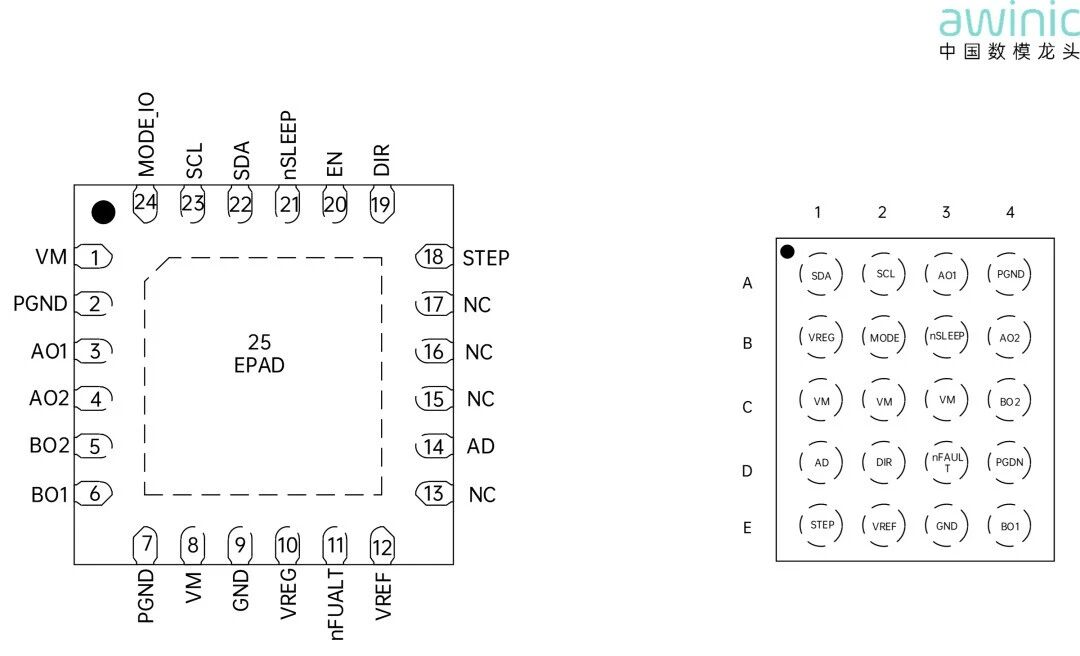

封装类型
三大核心技术，重构精密运动控制新标杆
1/256微步，微米级精密运动，告别抖动与偏差
AWD8436系列集成256级微步控制，通过高精度DAC正弦电流精细化调制，将全步角度极致拆分，相较常规4–32细分驱动，定位分辨率提升8倍以上，彻底消除步进电机固有转矩波动与低频共振问题。运行电流平滑连续，实现低速无抖动、高速无偏移、启停无顿挫、运行低噪音的极致效果。
数字I2C接口控制，极简适配、快速联调
采用数字I2C控制接口，支持脉冲方向信号、数字指令交互，可直接对接主控芯片、嵌入式系统、工控模组，无需复杂外围电路，即接即用。支持细分参数、电流阈值、防护参数、运行速度的数字化精准配置，同步支持多地址可配， 实现多马达联动，完美适配小型化、轻量化、集成化的智能硬件与精密设备设计需求。
集成电流检测和堵转检测，负载状态全感知，全程防护
区别于传统开环驱动无监测、无反馈的短板，AWD8436 系列内置高精度电流检测单元和堵转检测单元，可实时采集电机运行瞬时电流和稳态电流，动态匹配转矩输出。无需外接检测模块，高度集成化设计大幅简化设备电路结构、同时支持负载自适应电流，调节，轻载降流降噪、满载稳力保稳，兼顾设备续航与运行稳定性。
全场景落地，赋能多场景精密应用
注：图片由豆包AI辅助生成
相较于传统步进驱动方案，艾为新一代步进电机驱动产品实现全方位升级：以256微步细分解决精度与平顺性痛点，以集成电流检测实现负载全感知与智能防护，以数字接口控制实现极简外围适配与数字化交互。兼具静音低震、精准定位、智能自检、高兼容性、高稳定性五大优势，完美覆盖消费智能硬件、医疗设备、光学仪器、工业精密运动控制解决方案。

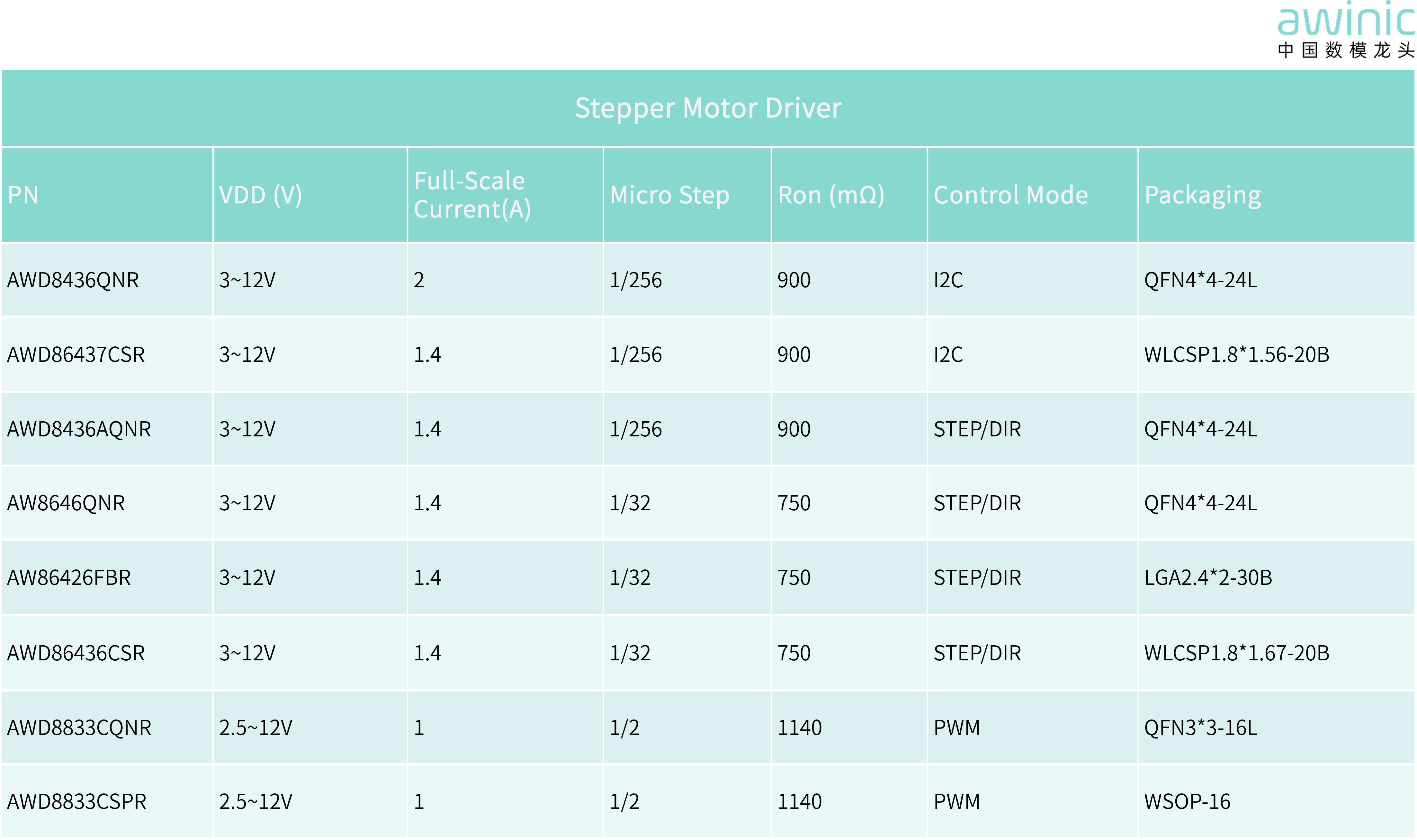

步进电机驱动选型清单
