随着多端口高速USB扩展需求攀升，USB3.2 Gen1凭借5Gbps高速传输及向下兼容优势，成为拓展坞、工控主板、嵌入式设备的主流接口。本文基于AWP35817高性能4端口USB超高速HUB控制器芯片，从芯片特性、应用场景、关键器件选型、PCB布局四大维度，整理一套可落地的USB3.2 Gen1一转四Hub标准化设计方案，帮助工程师快速开发，规避高速信号与电源设计隐患，保障设备高速、稳定运行。
一、核心芯片方案优势
AWP35817是专为高速多口USB扩展场景打造的USB3.2 Gen1协议HUB控制器单芯片解决方案，集成度高、外围电路精简、工业级稳定性强，可一站式实现1进4出USB端口拓展，无需额外搭配控制芯片，大幅简化硬件设计、缩减PCB占用面积，适配量产化开发需求。
芯片内置独立USB3.0 SS高速HUB控制器、USB2.0高速HUB控制器及专用电源控制器，搭载5组USB3.0 SS PHY与5组USB2.0 PHY，硬件资源充足，可支撑多端口并发高速传输，无带宽瓶颈。
在传输速率兼容性上，芯片全端口协议适配齐全：上行端口支持USB3.0 5Gbps超高速、USB2.0 480Mbps高速、12Mbps全速模式；下行端口全覆盖5Gbps、480Mbps、12Mbps、1.5Mbps低速四大传输模式，完美兼容各类USB外设，适配U盘、键鼠、工业传感器、高速硬盘等不同设备。
同时芯片支持高性能MTT并发处理模式，多端口同时工作时可合理分配带宽，避免单端口占用过高导致的整体降速、卡顿问题。工业级设计标准使其可耐受宽温、复杂电磁环境，相比普通消费级HUB芯片，抗干扰能力、运行稳定性、使用寿命均大幅提升，兼顾消费类与工业类产品设计需求。

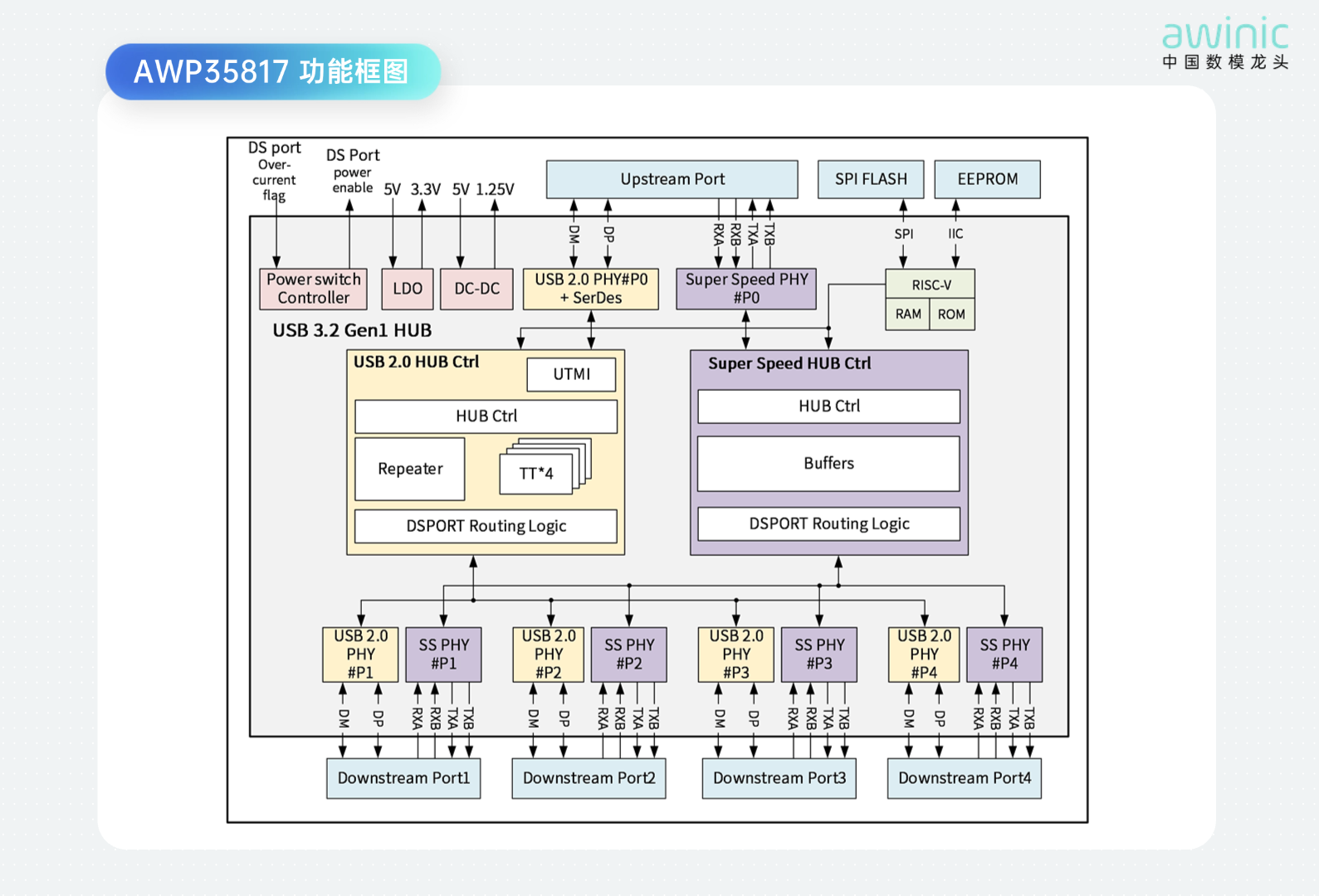

图 1 AWP35817功能框图
二、典型应用场景
依托高集成、高兼容、高稳定的核心特性，AWP35817一转四USB3.2 Gen1 HUB方案适配多领域硬件产品，核心应用场景如下：
• 消费类外设：桌面USB拓展坞、Type-C多功能扩展器、笔记本外置USB分线器，满足日常多外设同时接入、高速数据传输需求
• 工业控制设备：工控机主板、工业嵌入式主板、工业USB采集模块，适配工业复杂工况，保障工业传感器、采集设备、控制终端的稳定通讯
• 嵌入式系统：智能硬件、物联网终端、车载嵌入式设备、安防监控设备，为嵌入式系统提供多路标准化USB拓展接口
• 电脑硬件配套：台式机主板前置USB拓展模块、一体机USB接口扩展组件，补足原生端口不足的短板

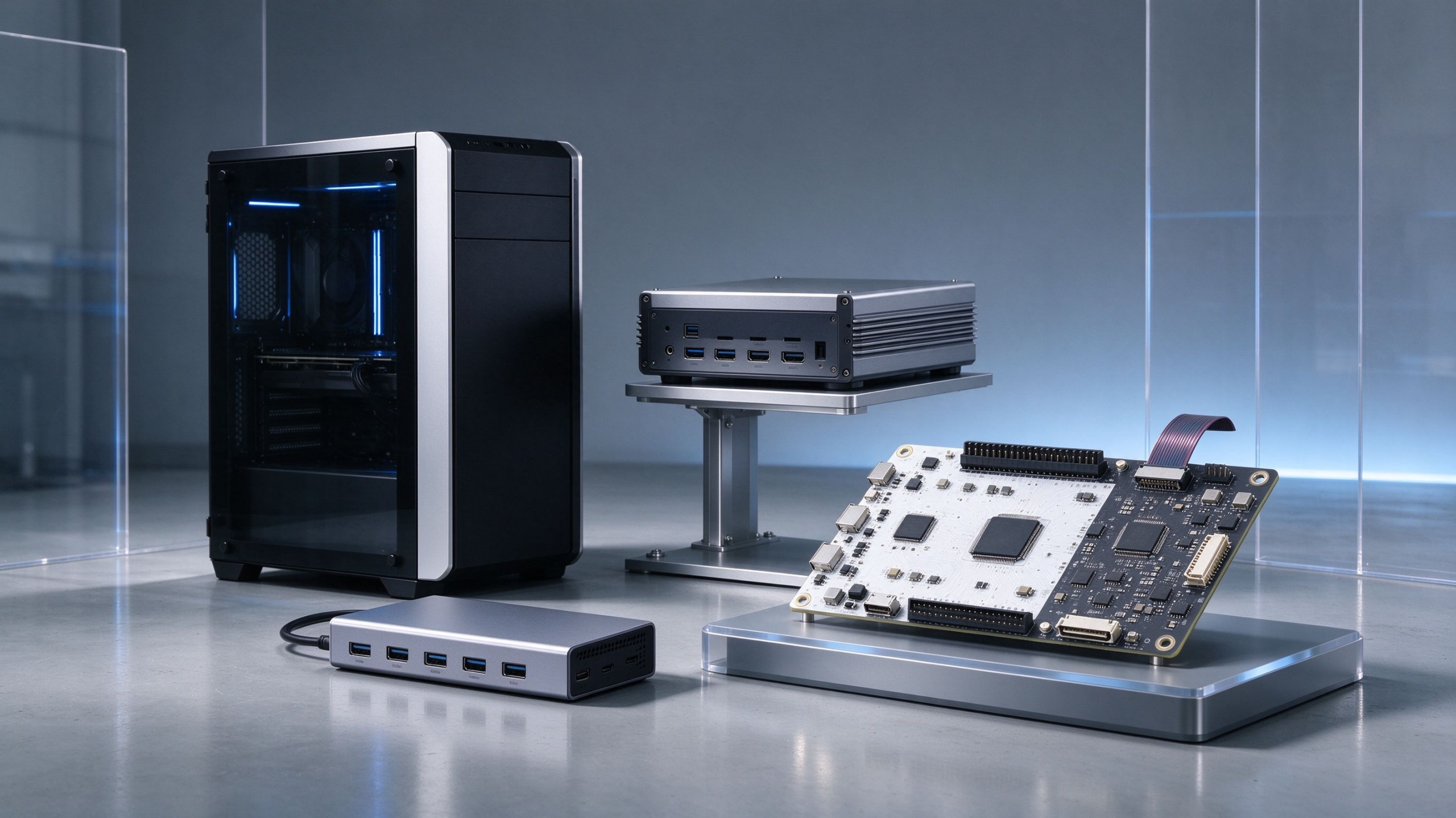

图 2 计算机主机、USB拓展坞、工控机、嵌入式系统开发板示意
三、关键器件选型与原理图设计规范
电源与无源器件的选型、布局贴合度，直接决定HUB芯片的供电稳定性与信号纯净度，是避免传输闪断、纹波干扰、设备识别异常的核心环节。基于AWP35817芯片硬件特性，标准化器件选型与电路设计要求如下：
3.1 1.25V DCDC电源电路设计
AWP35817内置DCDC降压模块，可将VDD5引脚5V电压降至1.25V供电，该供电网络工作峰值电流约500mA，为芯片核心内核供电，对电源纹波敏感度较高。设计时需严格遵循就近布局原则，并在芯片1.25V供电引脚周边密集布置0.1μF高频滤波电容，滤除高频杂波。
DCDC模块外置功率器件选型：电感推荐感值2.2μH，饱和电流不低于2A，避免大电流工况下电感饱和、供电压降异常；输出电容采用0.1μF~1μF小容值电容并联10μF大容值电容的组合，兼顾高频滤波与低频稳压效果，且所有电容、电感需紧靠芯片引脚放置，电容优先布置在电感输出后端，最大化抑制电源纹波噪声。同时在芯片FB反馈引脚就近布置0.1μF电容，有效减小反馈回路噪声，保障稳压精度。
3.2 3.3V电源电路设计
芯片3.3V供电网络峰值电流约100mA，AVDD33主电源引脚需就近布置对地滤波电容，推荐0.1μF高频电容并联4.7μF~10μF电解/陶瓷电容的组合，实现高低频杂波全滤除，保障主电源供电纯净。其内置3.3V LDO稳压模块，LDO输出端需贴近芯片引脚布置1μF滤波电容，稳定输出电压，避免电压波动引发的芯片工作异常。
3.3 多路输入电源引脚设计
两路独立VDD5供电引脚的功能区分明确：PIN53为1.25V DCDC模块输入供电引脚，PIN54为3.3V LDO模块输入供电引脚。电路设计时，PIN53就近布置10μF输入滤波电容，PIN54就近布置1μF输入滤波电容；为简化布线，也可将两路供电电容合并为1μF并联10μF的通用组合，统一布置在VDD5引脚区域，兼顾滤波效果与布线简洁性。
3.4 晶振电路设计
晶振为芯片高速信号传输提供基准时钟，参数精度直接决定USB传输稳定性。设计必须选用24MHz标准晶振，频率偏差严格控制在50ppm以内，杜绝时钟偏移导致的丢包、断连、传输速率下降问题。同时晶振需紧贴芯片时钟引脚放置，缩短走线长度，减少外界电磁干扰。
3.5 USB3.0高速信号电路设计
USB3.0差分发送信号线TXA/TXB需串联交流耦合电容，隔断直流、保护高速信号链路。电容推荐容值0.1μF，优先选用0402、0201小型封装，减小寄生参数；电容需靠近USB端口插件对称摆放，保证差分链路参数一致性，避免信号偏移、阻抗失配。

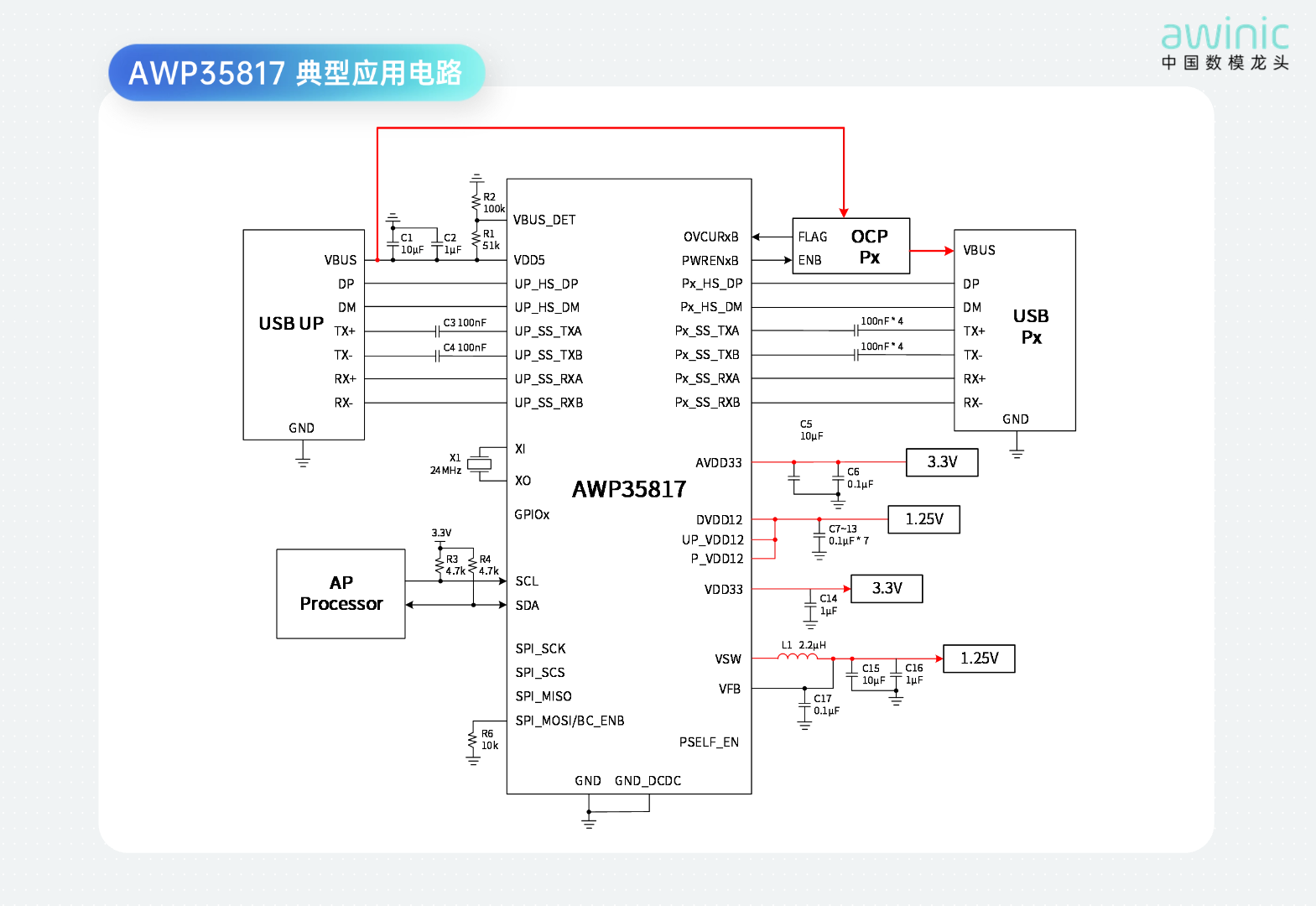

图 3 AWP35817 典型应用电路
四、PCB布局核心规范
USB3.2 Gen1属于高速信号传输协议，5Gbps高带宽特性对PCB走线、阻抗、接地、间距要求严苛，不合理的布局会引发信号衰减、反射、串扰、阻抗不匹配等问题，直接导致传输不稳定、兼容性差。结合AWP35817芯片特性，梳理PCB布局核心准则如下：
4.1 电源网络布局规范
VDD5、AVDD33、DVDD12、UP_VDD12、P_VDD12、VFB等所有电源、反馈引脚的滤波电容，必须紧邻芯片对应引脚放置，杜绝长线走线导致的滤波失效。所有电源网络走线线宽不小于0.7mm，降低线路阻抗，减少压降损耗，保障大电流工况下供电充足。
4.2 高速差分走线长度控制
USB3.0高速信号对走线长度极为敏感，走线过长会引发信号能量衰减、传输反射，破坏信号完整性。基于常规FR4板材参数，以板端-7dB信号损耗为设计预算，板材典型工况下最大支持17.8cm走线长度，高损耗工况下安全长度仅14.2cm。实际PCB布局建议严格控制在14cm以内，精准损耗参数可对接PCB制板厂商确认。
整机链路层面，USB3.2 Gen1协议总插入损耗上限为-20dB，主机端预留-7dB、设备端预留-6dB、Type-C对公线缆预留-7dB损耗预算，因此整机配套USB数据线长度建议不超过1.8米，优先选用USB-IF官方认证线材，进一步保障高速传输稳定性。
4.3 差分阻抗与等长设计
为实现收发端阻抗匹配，USB3.0差分信号走线特征阻抗需严格匹配标准值，阻抗误差控制在±5%以内，杜绝阻抗突变引发的信号反射、失真。
差分对需全程平行走线，保持间距均匀一致，禁止走线间距突变；每对差分信号线长度差严格控制在±5mil以内，保证信号同步传输。等长优化需分区处理：USB接口插件附近调整USB2.0信号线与USB3.0 RX信号线长度，芯片引脚附近调整USB3.0 TX信号线长度，最大化贴合高速信号传输时序要求。
4.4 接地与隔离设计
USB3.0差分走线下方必须保留完整、无分割、无开槽的参考地平面，保证信号回流路径连续稳定，避免阻抗异变、信号失真。高速差分信号抗干扰能力弱，需与晶振走线、时钟信号、电源线、低频控制线保持0.5mm以上安全间距，杜绝串扰干扰。
4.5 走线工艺与过孔规范
USB3.0差分走线尽量减少拐角，杜绝90°直角走线，如需转向优先采用弧形走线，减少信号反射与阻抗波动；高速信号链路禁止出现短截线，避免信号杂散反射。
严格控制差分对过孔数量，每对差分线过孔不超过2个，且过孔对称分布，过孔阻抗需与走线阻抗匹配，避免过孔带来的信号损耗。同时建议对USB3.0差分走线进行全程包地处理，并每隔固定距离布置回流地过孔，进一步屏蔽外界电磁干扰，提升信号抗干扰能力。
五、方案总结
基于AWP35817的USB3.2 Gen1一转四Hub方案，凭借单芯片高集成架构、工业级稳定性、全协议兼容特性，完美适配消费、工控、嵌入式多场景的高速端口拓展需求。方案外围电路精简、量产性强，通过标准化的器件选型、电源滤波设计、高速PCB布局规范，可规避高速传输场景下的信号失真、纹波干扰、传输不稳定、设备兼容异常等常见问题。
本设计指南覆盖原理图设计、器件选型、PCB布局全流程关键要点，可作为USB3.2 Gen1四端口HUB产品研发、调试、量产的标准化参考依据，助力工程师快速落地高性能、高可靠性的USB扩展硬件产品。
