自营 兆易创新GD32E507R-START入门级学习套件GD32E5系列MCU开发板

GD32E5系列MCU基于Cortex®-M33内核的32位通用微控制器。GD32E5系列基于最新Armv8-M架构的Cortex®-M33内核，处理器主频最高可达180MHz，内置硬件乘/除法器并提供了完整的DSP指令集和单精度浮点运算单元(FPU)，还配备了全新的硬件三角函数加速器(TMU)，可支持矢量、正余弦、指数、平方根、常用对数等数学三角运算，以减轻CPU负担并提高处理效率，从而推动以数字信号处理为中心的高级计算应用。

GD32E5配备了128KB到512KB的Flash及80KB到128KB的SRAM，双bank嵌入式闪存支持读写同步操作，还内置了用于任务隔离的内存保护单元(MPU)用于提高系统可靠性。芯片采用1.7V-3.6V供电，I/O口可承受5V电平。内置的电源管理单元更加优化并提供了5种全新省电模式。

GD32E5内置了全新的超高精度定时器HRTimer，与其它外设丰富的联动机制更可以产生开关电源、电机控制等各种实际需要的高频波形。还集成了3个12位2.6M SPS采样率的高性能ADC， 2个12位DAC，3个快速比较器。GD32E5为实现广泛的工控和互联应用配备了更为丰富的标准外设资源：多达9个16位通用定时器、2个16位高级矢量控制定时器、1个32位通用定时器、2个16位基本定时器和2个多通道DMA控制器。通讯接口则多达6个UART、3个SPI、3个I2C、2个I2S和1个SDIO。还集成了3个CAN-FD模块。广泛适用于高精度工业控制、数字电源、电机逆变器、测量仪器、混合信号处理、高端消费类产品等广泛应用场景。

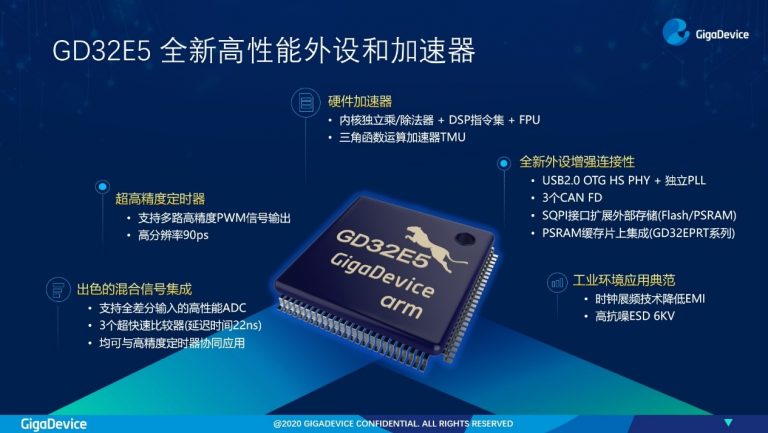

全新内核和硬件加速器提高处理效能

GD32E5系列基于最新Armv8-M架构的Cortex®-M33内核，处理器主频最高可达180MHz，内置硬件乘/除法器并提供了完整的DSP指令集和单精度浮点运算单元(FPU)，还配备了全新的硬件三角函数加速器(TMU)，可支持矢量、正余弦、指数、平方根、常用对数等数学三角运算，以减轻CPU负担并提高处理效率，从而推动以数字信号处理为中心的高级计算应用。最高工作性能可达244DMIPS，CoreMark®测试可达547分。同主频下的代码执行效率相比市场Cortex®-M4产品提升了10%-20%，相比Cortex®-M23产品的性能提升超过40%。

GD32E5配备了128KB到512KB的Flash及80KB到128KB的SRAM，双bank嵌入式闪存支持读写同步操作，还内置了用于任务隔离的内存保护单元(MPU)用于提高系统可靠性。芯片采用1.7V-3.6V供电，I/O口可承受5V电平。内置的电源管理单元更加优化并提供了5种全新省电模式，最高主频所有外设全速运行模式下的工作电流仅为332µA/MHz，相对于GD32F4产品下降了32%，实现了极佳的能效比。在电池供电时的待机电流最低仅为0.7µA。

出色的高精度定时器和混合信号集成

GD32E5内置了全新的超高精度定时器(SHRTimer)。它内部拥有5个独立的计数器，可以产生5组2路带死区互补输出的PWM控制信号，频率最高可达11.5GHz，分辨率最快仅为90ps，与其它外设丰富的联动机制更可以产生开关电源、电机控制等各种实际需要的高频波形。

GD32E5的模拟部件也采用了高度集成化的全新设计。为提供准确的模拟测量，芯片集成了3个12位2.6M SPS采样率的高性能ADC，支持全差分输入，配备多达21个可复用通道，并支持16位硬件过采样滤波功能和分辨率可配置，实际有效位数和线性度也比市场同类产品有明显提升。此外还提供了2个12位DAC，3个传播延迟为22ns的超快速比较器。

丰富的外设接口全面助力工业互联网

GD32E5引入了全新的USB 2.0 OTG双功能控制器，内置的硬件PHY为实现设计灵活性提供了多种工作速率，包括480Mbps的高速(HS)模式和12Mbps 的全速(FS)模式。并支持Device、HOST、OTG等工作方式，配合独立的480MHz PLL支持无晶振 (Crystal-less)设计全面降低使用成本。目前正在通过相关认证，并确保符合USB-IF的设计标准要求。

新增的SQPI控制器则可以连接串行、两线、四线并行接口的存储器外设，如SQPI Flash和SQPI PSRAM等。从而方便的扩展外部存储资源，例如用于移动打印机、显示屏、指纹识别、OTA升级等需要较大RAM缓存的场合。全新GD32EPRT专用系列更于片上集成了4MB PSRAM，一步到位满足开发所需。

GD32E5为实现广泛的工控和互联应用配备了更为丰富的标准外设资源：多达9个16位通用定时器、2个16位高级矢量控制定时器、1个32位通用定时器、2个16位基本定时器和2个多通道DMA控制器。通讯接口则多达6个UART、3个SPI、3个I2C、2个I2S和1个SDIO。还集成了3个CAN-FD (flexible data-rate) 接口用于CAN总线网络，最高速率可达6Mbps。10/100M自适应的快速以太网控制器(MAC) 更可协助开发以太网连接功能的实时应用。

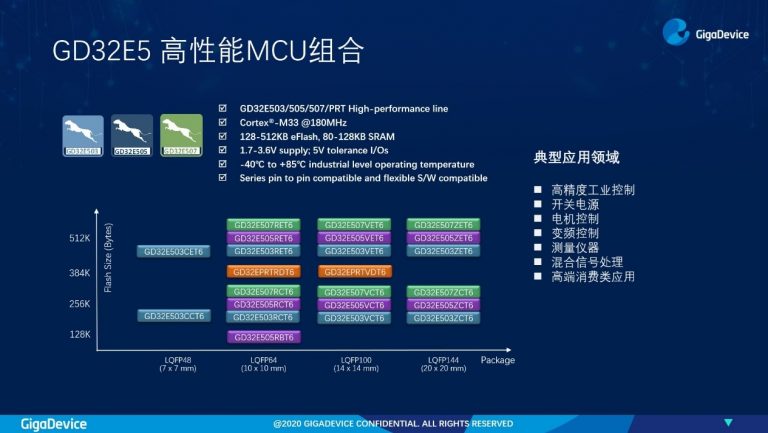

全新MCU具备了6KV静电防护(ESD)能力，并采用了时钟展频技术来降低对于高速数字系统的电磁干扰(EMI)，全部符合工业级高可靠性和温度标准。GD32E5系列MCU包含了GD32E503、GD32E505、GD32E507和GD32EPRT等4个产品系列、23个型号选择。各系列软件和引脚完美兼容，优异的灵活性充分释放Cortex®-M33内核的卓越潜能。
