自营 兆易创新GD32L233R-EVAL全功能评估板GD32L2系列MCU开发板

GD32L23x系列MCU支持高达64MHz的主频、64KB至256K eFlash、16KB至32KB SRAM，以及连接到两条APB总线的各种增强型I/O和外设资源。GD32L23x系列MCU实现了出色的功耗效率。配备丰富的外设接口，GPIO复用率高达93%。可以广泛应用于典型市场，包括工业表计、消费电子设备、便携式医疗设备、电池管理系统、数据采集和传输等市场。

全新工艺制程和芯片设计打造先进低功耗产品

以低功耗理念贯穿于整个芯片设计过程，在制造工艺的演进、设计理念的发展以及芯片架构的创新等多个层面。全新GD32L233低功耗系列MCU产品，有效地优化系统功耗：

• 基于超低功耗工艺制程。GD32L233系列MCU采用了业界领先的40nm超低功耗(ULP)制造技术，低漏电物理单元从硬件层面降低功耗。

• 专门优化的低功耗模拟IP。节能型终端设备常处于待机并可随时唤醒的状态，这也决定了芯片的部分模拟电路和外设处于常开模式。GD32L233系列MCU产品集成了专门优化的低功耗模拟IP，有效降低能量损耗。

• 采用低功耗数字设计方法学。全新芯片遵循了多种低功耗数字设计理念，特别是多电压域设计。在多种工作模式下，芯片能够控制闲置模块的通断电，避免出现不必要的能量流失，从而进一步强化低功耗特性。

全面优化的功耗效率为低功耗应用续航

GD32L233系列MCU的最高主频为64MHz，集成了64KB到256KB的嵌入式eFlash和16KB到32KB的SRAM，以及连接到两条APB总线的各类增强型I/O和外设资源。芯片持续采用行业领先的Arm® Cortex®-M23内核，通过精简强大的Armv8-M指令集和全面优化的总线设计带来高效处理能力，包含独立的乘法器和除法器，适用于低功耗、高效节能的深度嵌入式应用场景。

GD32L233系列MCU实现了优异的功耗效率，深度睡眠(Deep-sleep)电流降至2uA，唤醒时间低于10uS，待机(Standby)电流最低仅有0.4uA。深度睡眠模式下能够被多种系统时钟、外设接口触发，支持Low power Timer、Low power UART、RTC、LCD以及标准I2C、USART等在内的多个唤醒源。芯片供电电压为1.7-3.6V，并支持电池(Vbat)供电。全新设计的电源管理单元提供了包括部分睡眠、深度睡眠和按键唤醒等在内的多达六种低功耗模式，最高主频全速工作模式下的功耗仅为66uA/MHz，体现了极佳的能效比。灵活的供电模式可实现更低的平均功耗，延长电池使用寿命。

丰富的外设接口提供更多创新之选

全新MCU配备了丰富的外设接口增强连接性，GPIO复用率高达93%。对比市场同类低功耗MCU，相同封装的产品能够释放更多的I/O资源。除了电源供电之外，其余的I/O接口都能够用来配置更多功能，极大地满足用户开发所需。

GD32L233系列MCU提供了多至4个通用16位定时器、2个基本定时器和1个32位低功耗定时器，以及标准和高级通信接口：多至2个USART、2个UART、1个低功耗LPUART、3个I2C、2个SPI、1个I2S和1个USB 2.0 FS控制器。其中32位Low power Timer、Low power UART都能够在Deep-sleep1/2模式下运行并唤醒MCU。模拟外设方面，还集成了1个12位采样率1M SPS的ADC、1个12位DAC和2个比较器。

GD32L233产品引入了全新的多通道DMA选择器模块(DMAMUX)，增加了外设与DMA之间路由的灵活性。通过自行配置，可为几乎所有外设提供DMA功能。芯片集成了全功能日历型RTC、可编程电压监测器(PVD)和可编程欠压复位保护(BOR)，能够时刻监测电池电量和电压异常并唤醒MCU。支持段码LCD显示并提供8*28段和4*32段两种格式。还集成了高精度温度传感器，精度可达到±5℃，特别适用于诸如血氧仪、血压仪等便携式个人健康监护设备以及环境监测传感器的应用开发。

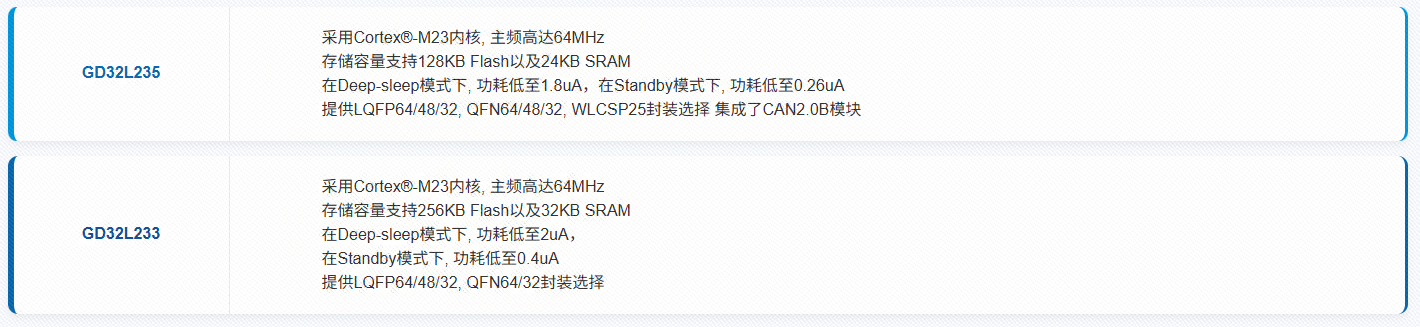

GD32L235系列MCU在功耗效率方面实现了优化提升，支持包括深度睡眠(Deep-sleep)、部分睡眠（Sleep）和待机(Standby)等六种低功耗模式。在深度睡眠(Deep-sleep)模式下，电流降至1.8uA，唤醒时间低于2uS；待机(Standby)模式电流更是低至0.26uA。即使在最高主频全速工作模式下，其功耗也仅为66uA/MHz，实现了效能和功耗间的卓越平衡。

GD32L235系列MCU采用Arm® Cortex®-M23内核，主频达到64MHz，配备了64KB到128KB的嵌入式闪存及12KB到24KB的SRAM，并按照存储容量分为两款型号，以满足用户不同应用场景下的差异化需求。该系列产品集成了2个16位低功耗定时器、6个通用16位定时器、1个高级定时器和2个基本定时器，以及2个低功耗LPUART、2个USART、2个UART、3个I2C、2个SPI等通用外设接口，还配备了1个CAN2.0控制器和1个USB 2.0 FS控制器等标准通信接口。模拟外设方面，该产品系列配备了1个12位ADC，支持差分输入和单端输入两种模式，提高了ADC模块的精度和性能；还集成了1个12位DAC和2个比较器。GD32L235系列提供了WLCSP25超小封装选择，非常适用于可穿戴消费电子、便携式设备等对硬件空间有限制的应用场景。
