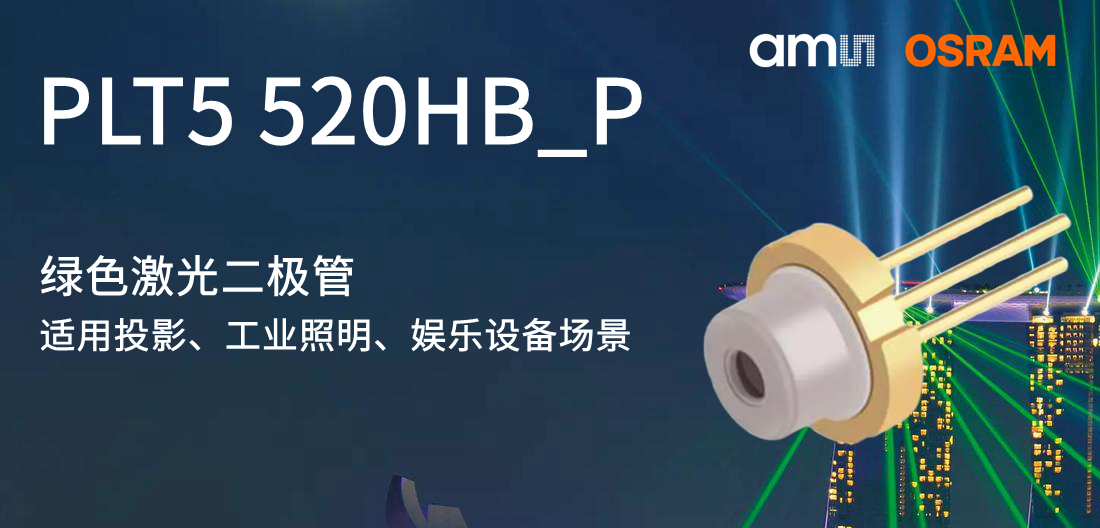

自营 【免费样片】单模、高调制带宽绿色激光二极管 PLT5 520HB_P | 高效、单模、高带宽激光发射器件 | 适用投影、工业照明、娱乐设备场景

投影、工业照明、娱乐设备光学升级刚需拉满！艾迈斯欧司朗（ams OSRAM）重磅推出PLT5 520HB_P单模绿色激光二极管，以高调制带宽、高效单模输出、稳定可靠性能，为专业光学场景提供核心光源方案，现已上线iCEasy商城，支持小批量采购+免费样片申请，境内包邮直达。

PLT5 520HB_P是艾迈斯欧司朗专为投影、工业照明、娱乐设备打造的绿色激光二极管，采用增强型TO56封装，单模半导体激光设计，支持连续与脉冲双工作模式，高调制带宽适配高速光学应用，性能稳定、光束品质优异。

一、基本参数

• 产品型号：PLT5 520HB_P
• 发光颜色：绿色（Green）
• 典型发射波长：520 nm
• 封装形式：金属壳体 TO56 封装（Metal Can TO56）
• 引脚数量：3 引脚
• 工作模式：连续波（CW）和脉冲操作
• 制造商：ams-OSRAM AG
• 文档版本：Version 1.1（发布日期：2025-04-09）

二、性能参数

注：所有典型值均在环境温度 TA = 25°C 下测试。

三、商品概述

PLT5 520HB_P 是一款高性能的单模绿色激光二极管，采用增强型 TO56 金属封装，集成背向光电二极管（Monitor PD），适用于需要高效、稳定绿光输出的应用场景。该器件具备高调制带宽和良好的单模特性，在投影显示、工业照明及娱乐设备中具有广泛用途。其设计注重可靠性与热管理，适合长期连续运行。

四、商品特性

• ✅ 典型发射波长为 520 nm：提供明亮、高效的绿光输出
• ✅ 支持连续波（CW）和脉冲操作：灵活适应多种驱动方式
• ✅ 单模半导体激光器：保证光束质量，适合精密光学系统
• ✅ 高调制带宽（≥100 MHz）：满足高速数据传输或动态图像扫描需求
• ✅ TO56 封装内置监测光电二极管：便于实时监控输出功率，提升系统稳定性
• ✅ 优异的偏振性能：TE 偏振比达 100:1
• ✅ 符合工业级可靠性标准：通过 IEC60810 等相关测试

五、商品参数

1. 订购信息

2. 最大额定值（TC = 25°C）

⚠️ 超出最大额定值可能导致器件损坏或寿命缩短。

3. 波长分组（Wavelength Groups）

可根据具体应用选择合适的波长组。

4. 封装与物理参数

• 封装类型：TO56 金属壳体
• 重量：约 313.0 mg
• 引脚定义：
  • PIN 1：LD 阴极（Laser Diode Cathode）
  • PIN 2：LD 阳极 / PD 阴极（共地）
  • PIN 3：PD 阳极（Photodiode Anode）
• 静电防护等级：ESD 敏感器件，需采取防静电措施

5. 包装规格

• 每托盘数量：
  • 大托盘：200 pcs/Tray
  • 小托盘：100 pcs/Tray
• 运输箱尺寸：
  • 200片装：170±5 × 270±5 × 45±5 mm
  • 100片装：103±5 × 128±5 × 25±5 mm

六、应用领域

• 投影显示（Projection）
  如微型投影仪、激光电视、AR/VR 显示系统等，利用其高亮度绿光实现全彩成像。

• 工业照明与功能照明（Functional Illumination）
  用于机器视觉光源、条码识别、结构光投射等。

• 家用电器与工具（Appliances & Tools）
  如激光水平仪、测距模块、智能家电中的指示光源。

• 户外与工业照明（Outdoor & Industrial Lighting）
  特殊照明场景下的定向高亮光源。

• 娱乐设备（Entertainment）
  激光秀、舞台灯光、互动装置等需要动态控制的彩色光源系统。

七、应用方案建议

1. 激光投影系统集成

   • 利用其单模特性和窄光谱宽度（1nm FWHM），配合红蓝激光构建 RGB 全彩光源。
   • 高调制带宽（≥100MHz）支持 DLP 或 LBS（Laser Beam Scanning）高速扫描技术。

2. 便携式测量仪器

   • 应用于激光测距、三维扫描设备，借助稳定的 520nm 绿光提高人眼可见性与检测精度。

3. 自动化生产设备中的定位与对准

   • 使用低发散角特性生成清晰直线或点状基准光，提升装配精度。

4. 医疗与美容设备（非直接医用）

   • 注意：该器件未针对医疗设备认证，不可用于植入式或生命支持系统；但可用于外部辅助设备（如皮肤检测光源）——需客户与厂商联合评估合规性。

5. 散热设计建议

   • 必须确保底板良好接触散热器，热量主要通过封装底部传导。
   • 推荐使用导热硅脂或焊料连接至金属基板或散热块。

6. 驱动电路注意事项

   • 使用低噪声恒流源供电，避免过压或反接。
   • 严禁施加超过 2V 的反向电压。
   • 建议增加 ESD 保护电路，操作时佩戴防静电手环。

✅ 补充说明

• 安全提示：本产品属于激光辐射类器件，可能对人体眼睛造成伤害。含此类器件的产品必须符合 IEC 60825-1 安全规范。
• 环保声明：组件中含有银等金属填充材料，应避免暴露于腐蚀性环境中。
• 非医疗/非安全关键用途：该器件未按医疗或安全系统标准设计，不推荐用于生命攸关设备。

如需申请免费样片，请联系商城客服。
