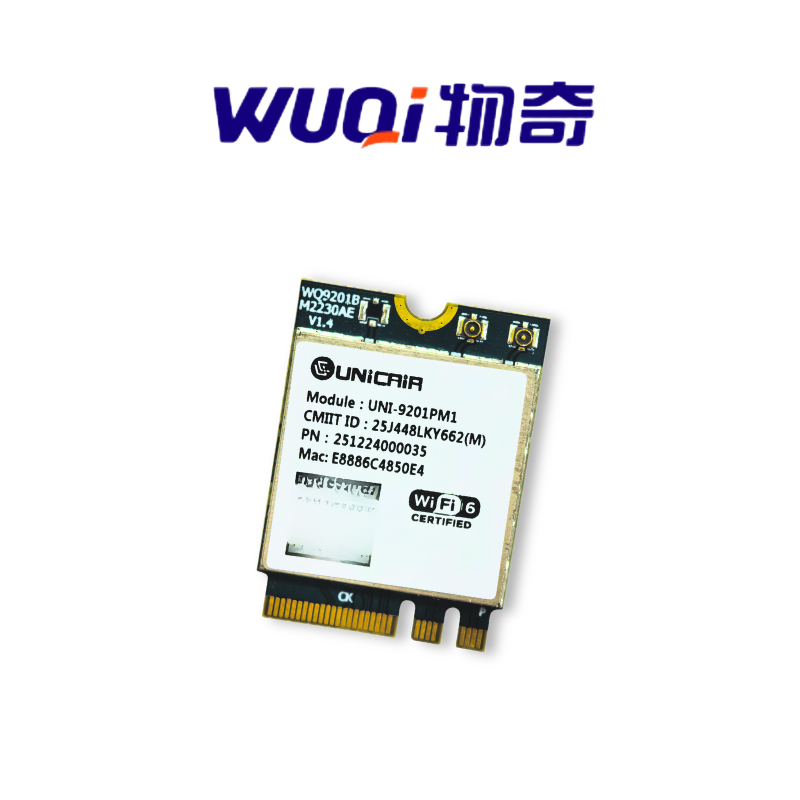

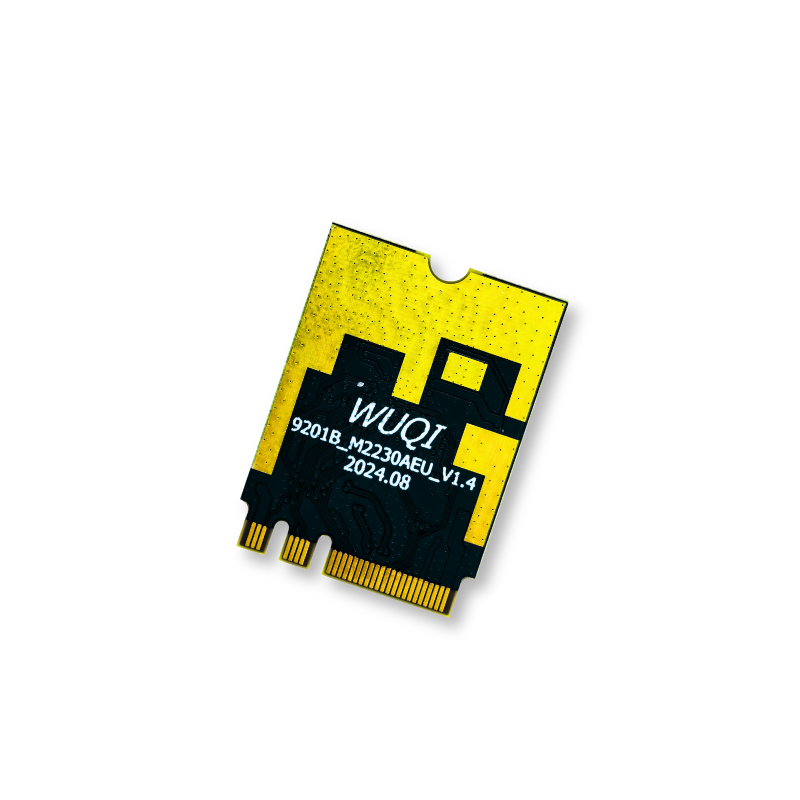

自营 WQ9201B WiFi6无线网卡芯片

一、基本参数

• 型号名称：UNI-9201PM1
• 芯片方案：基于 WQ9201B 高度集成单芯片
• 接口类型：PCIe + USB 双接口（支持 PCIe 2.0 和 USB 2.0）
• 天线配置：2T2R（2 发 2 收），双频段独立天线
• 射频接口：IPEX 连接器（ANT0 和 ANT1）
• 物理尺寸：30.0 毫米 × 22.0 毫米 × 2.2 毫米（符合 NGFF 2230 A-E 接口标准）
• 工作电压：3.3V（推荐工作范围：2.97V ~ 3.63V）
• 存储温度：-40°C 至 +150°C
• 工作温度：-20°C 至 +85°C

二、性能参数

• 支持协议：IEEE 802.11a/b/g/n/ac/ax（Wi-Fi 6）、蓝牙 5.4
• 双频段并发（DBDC）：支持 2.4GHz 与 5GHz 同时工作
• 带宽支持：20MHz / 40MHz / 80MHz
• 最大物理速率：
  • PCIe 2.0 接口：最高 1000 Mbps
  • USB 2.0接口：最高 280 Mbps
  • SDIO 3.0 接口：最高 500 Mbps
• 编码技术：LDPC/BCC、STBC、1024QAM（HE MCS11）
• 多用户技术：MU-MIMO（下行/上行）、MU-OFDMA（下行/上行）
• 波束成形（Beamforming）支持
• 安全协议：WPA / WPA2 / WPA3 / WEP / WAPI
• 802.11k/v/r 协议支持，实现快速漫游与网络优化

三、商品概述
UNI-9201PM1 是一款高度集成的 Wi-Fi 6 模块，采用 WQ9201B 芯片方案，集成了 2×2 双频 Wi-Fi 6 子系统和蓝牙 5.4 子系统。该模块支持 PCIe 和 USB 双接口，适用于多种终端设备平台，具备低功耗、高性能、高可靠性的特点，可提供远距离、高吞吐量的无线连接能力，广泛应用于智能终端、工业控制、物联网等领域。

四、商品特性

• 支持 Wi-Fi 6 标准（802.11ax），提升网络效率与多设备接入能力
• 支持双频段同步传输（2.4GHz 与 5GHz 均为 1T1R）
• 内置高性能 iPA（集成功率放大器）、LNA 和 Balun，减少外围器件需求
• 支持多种工作模式：STA、AP、P2P GO/GC
• 支持并发模式：STA+AP、STA+P2P GO、STA+P2P GC
• 蓝牙 5.4 支持双协议栈（BR/EDR 与 BLE）
• 支持多种蓝牙速率：LE-1M / LE-2M / LE-500k / LE-125k
• 支持最多 7 个 BR/EDR ACL 链接和 16 个 BLE ACL 链接
• 支持 BLE Audio、智能 AFH 信道选择、SCO over I2S 等高级蓝牙功能
• 提供 LED 控制信号（WLAN LED， BT LED）
• 支持主机与蓝牙设备间唤醒机制（BT_WAKE_HOST、HOST_WAKE_BT）

五、商品参数

• 接口定义：
  • PCIe 接口引脚包括：PCIE_TXP/N、PCIE_RXP/N、PCIE_REFCLKP/N、PCIE_CLKREQN、PCIE_PERSTN
  • USB 接口引脚：USB_D+ / USB_D-
  • 电源引脚：VDD33（多引脚供电，共 4 个）
  • 地线：多个 GND 引脚分布于上下两面
  • 控制引脚：WL_DIS_N（WLAN 关闭）、BT_DIS_N（蓝牙关闭）、SUSCLK（睡眠时钟输入）等
• 天线接口：
  • ANT0：支持 2.4GHz / 5GHz / 蓝牙共用天线
  • ANT1：支持 2.4GHz / 5GHz 天线
• 封装形式：表面贴装型（M.2 2230 A-E Key）

六、应用领域

• 笔记本电脑、迷你 PC、嵌入式工控主板
• 智能家居网关、IoT 终端设备
• 工业自动化设备、无线监控终端
• 医疗电子设备、POS 机
• 国产化计算机平台（支持国产操作系统生态）

七、应用方案

• 可用于构建双频并发无线路由或中继设备
• 支持 STA 模式下同时启用 AP 或 P2P 功能，适用于多角色通信场景
• 结合 PCIe 高速接口，适用于对吞吐性能要求高的终端设备
• 利用蓝牙 5.4 低功耗特性，支持 BLE Audio 设备连接（如耳机、音箱）
• 适用于需要长期稳定运行的工业级应用场景

八、统信软件适配
WQ9201B WiFi6 无线网卡芯片已与统信桌面操作系统 V25 完成适配测试。通过共同严格的功能与兼容性测试表明：该芯片在统信 UOS V25 系统上整体运行稳定，Wi-Fi 与蓝牙功能正常，驱动加载可靠，网络连接性能良好，满足国产操作系统在办公、教育、政务等场景下的关键应用需求，符合功能及兼容性测试要求。

九、麒麟软件适配
WQ9201B WiFi6 无线网卡芯片已与银河麒麟桌面操作系统 V11 在飞腾平台完成兼容性适配测试。测试结果表明：该芯片在银河麒麟 V11 系统环境下运行稳定，Wi-Fi 与蓝牙功能完整，系统识别准确，数据传输性能达标，具备良好的兼容性、可靠性与稳定性，能够满足政府、国防、金融等关键领域的高性能与高安全性应用需求，达到通用兼容性要求及性能、可靠性标准。
