一、引言

本报告旨在对灵动微电子的Mini-F0121-OB开发板进行详细测评，从硬件配置、软件环境、实际应用和性能表现等多个方面进行全面分析。通过本次测评，我们希望为工程师、开发者以及科技爱好者提供有价值的参考信息，帮助他们更好地了解和使用这一开发工具。

二、硬件配置

1.主控芯片及处理器架构

Mini-F0121-OB开发板采用了MM32F0121C6P板载主控，基于Armv8-M架构，最高工作频率可达120MHz。该处理器内置了单精度浮点运算单元（FPU），支持DSP扩展，并配备了4KB L1指令缓存（I-Cache）和4KB L1数据缓存（D-Cache）。这些特性使得该开发板在处理复杂计算任务时表现出色，满足了高性能和低功耗的需求。

2.存储资源

开发板配备了256KB的Flash存储器和128KB的SRAM。Flash存储器用于存储程序代码和常量数据，而SRAM则用于存储运行时的数据和变量。这样的存储配置对于大多数嵌入式应用来说已经足够，并且通过FSMC接口，开发板还可以外扩SRAM/PSRAM/NOR Flash，满足更大数据存储需求。

3.通信接口

Mini-F0121-OB提供了丰富的通信接口，包括5个UART接口、1个LPUART接口、2个I2C接口、3个SPI接口（其中1个支持I2S模式）、1个USB 2.0接口（支持Device和Host模式）以及2个FlexCAN接口。这些接口能够满足多种通信需求，适用于不同的应用场景。

4.其他外设

开发板上还集成了多达86个快速I/O端口，所有端口均可输入输出电压不高于VDDA的信号。此外，还配备了2个12位ADC、2个12位DAC和3个高速模拟比较器，支持多种模拟信号处理功能。同时，开发板还提供了CRC计算单元和96位芯片唯一ID（UID），增强了系统的安全性和可追溯性。

5.电源管理

开发板支持多种低功耗模式，包括低功耗运行（Lower Power Run）、睡眠（Sleep）、低功耗睡眠（Low Power Sleep）、停机（Stop）、深度停机（Deep Stop）和待机模式（Standby）。这些低功耗模式有助于延长电池寿命，降低能耗。

三、软件环境

1.开发工具链

灵动微电子为Mini-F0121-OB开发板提供了完善的开发工具链，包括集成开发环境（IDE）、编译器、调试器等。目前支持的开发环境包括Keil、IAR以及开源的GCC编译器。此外，还提供了串口调试工具和仿真器，方便开发者进行程序下载和在线调试。

2.软件库及API

为了简化开发流程，灵动微电子为开发板提供了一系列丰富的软件库和API接口，涵盖了GPIO控制、UART通信、ADC采样、DAC输出等常用功能。这些库和API接口封装良好，易于使用，大大提高了开发效率。

3.示例程序

官方还提供了多个示例程序，涵盖了从基础的GPIO操作到复杂的通信协议实现等多个方面。这些示例程序不仅帮助新手快速上手，也为有经验的开发者提供了宝贵的参考。

四、实际应用测试

1.测试环境搭建

为了全面评估Mini-F0121-OB开发板的性能，我们搭建了一个包含多个传感器和执行器的测试环境。通过开发板的各种接口与这些外部设备连接，模拟实际应用场景中的使用情况。

2.功能测试

2.1 GPIO控制

通过编写简单的GPIO控制程序，测试开发板的输入输出功能。实验结果表明，所有的I/O端口均能正常工作，响应迅速且稳定。

2.2 UART通信

利用两个开发板之间的UART接口进行数据收发测试。发送端发送一段字符串数据，接收端能够准确无误地接收到相同的数据，证明了UART通信的稳定性和可靠性。

2.3 ADC采样

通过ADC接口连接一个模拟信号源，进行模数转换测试。采样结果与信号源的实际值相符，表明ADC采样功能正常。

2.4 DAC输出

编写程序控制DAC输出不同的电压值，使用示波器测量实际输出电压。测试结果显示，输出电压与预期值一致，证明了DAC功能的准确性。

3.性能测试

3.1 处理速度

通过运行一系列基准测试程序，评估开发板在不同工作频率下的处理能力。实验结果表明，当工作频率设定为最高120MHz时，开发板能够快速处理复杂的计算任务，表现出色。

3.2 功耗测试

在不同低功耗模式下测量开发板的电流消耗。结果显示，在低功耗睡眠模式下，电流消耗最低，适合电池供电的应用场合。

五、用户体验

1.开发板设计

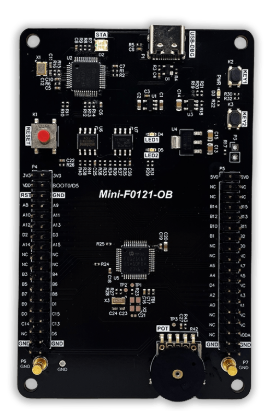

Mini-F0121-OB开发板采用了紧凑的设计，尺寸适中，便于携带和安装。所有接口布局合理，标签清晰易懂，方便用户连接和使用。此外，开发板还配备了一个复位按键和一个用户LED，便于调试和状态指示。

2.文档资料

灵动微电子为开发板提供了详细的技术手册和开发指南，内容涵盖了硬件规格、软件环境搭建、示例程序解析等方面。文档结构清晰，语言简洁明了，即使是初学者也能轻松上手。

3.社区支持

灵动微电子拥有一个活跃的开发者社区，用户可以在社区中交流经验、提出问题并获得帮助。官方还定期发布更新和维护通知，确保开发板的持续稳定性和兼容性。六、结论与建议

1.结论

综合以上测试结果可以看出，灵动微电子的Mini-F0121-OB开发板在硬件配置、软件环境、实际应用和性能表现等方面均表现出色。它不仅具备高性能和低功耗的特点，还提供了丰富的通信接口和外设支持，适用于各种嵌入式应用场景。此外，完善的开发工具链和文档资料也大大降低了用户的学习曲线，提高了开发效率。因此，我们认为Mini-F0121-OB是一款值得推荐的高性价比开发板。

2.建议

尽管Mini-F0121-OB开发板已经具备了很高的性能和应用价值，但我们仍有以下几点建议供厂商参考：

增加更多实用案例：虽然官方已经提供了一些示例程序，但可以进一步丰富实用案例库，覆盖更多的应用场景和技术细节。

优化电源管理：针对低功耗模式做进一步优化，提高电源效率，特别是在深度睡眠模式下的表现。

增强社区互动：继续加强与开发者社区的互动，收集用户反馈，及时修复已知问题并推出新功能。

1.在官网下载KEIL PACK包

2.LED控制

<span class="token comment">//在platform.c中编写 按键控制LED功能函数</span>
<span class="token comment">// State->按键状态，Count->按键延时计数，InputLevel->当前按键的电平</span>
<span class="token comment">// ActiveLevel->按键按下时的电平，Name->当前按键的名称</span>
<span class="token comment">//void KEY_Handler(uint8_t *State, uint8_t *Count, uint8_t InputLevel, uint8_t ActiveLevel, char *Name)</span>

<span class="token keyword">void</span> <span class="token function">KEY_Handler</span><span class="token punctuation">(</span><span class="token class-name">uint8_t</span> <span class="token operator">*</span>State<span class="token punctuation">,</span> <span class="token class-name">uint8_t</span> <span class="token operator">*</span>Count<span class="token punctuation">,</span> <span class="token class-name">uint8_t</span> InputLevel<span class="token punctuation">,</span> <span class="token class-name">uint8_t</span> ActiveLevel<span class="token punctuation">,</span> <span class="token keyword">char</span> <span class="token operator">*</span>Name<span class="token punctuation">)</span>
<span class="token punctuation">{</span>
    <span class="token keyword">if</span> <span class="token punctuation">(</span><span class="token number">0</span> <span class="token operator">==</span> <span class="token operator">*</span>State<span class="token punctuation">)</span>    <span class="token comment">//按键当前状态 (按键未按下状态 (State = 0))</span>
    <span class="token punctuation">{</span>
        <span class="token keyword">if</span> <span class="token punctuation">(</span>InputLevel <span class="token operator">==</span> ActiveLevel<span class="token punctuation">)</span>  <span class="token comment">//按键按下</span>
        <span class="token punctuation">{</span>
            <span class="token operator">*</span>Count <span class="token operator">+=</span> <span class="token number">1</span><span class="token punctuation">;</span>
            <span class="token keyword">if</span> <span class="token punctuation">(</span><span class="token operator">*</span>Count <span class="token operator">>=</span> <span class="token number">5</span><span class="token punctuation">)</span>    <span class="token comment">//消抖</span>
            <span class="token punctuation">{</span>
                <span class="token operator">*</span>State <span class="token operator">=</span> <span class="token number">1</span><span class="token punctuation">;</span>
                <span class="token operator">*</span>Count <span class="token operator">=</span> <span class="token number">0</span><span class="token punctuation">;</span>
                <span class="token function">printf</span><span class="token punctuation">(</span><span class="token string">"\r\n%s Pressed"</span><span class="token punctuation">,</span> Name<span class="token punctuation">)</span><span class="token punctuation">;</span>
                <span class="token function">PLATFORM_LED_Toggle</span><span class="token punctuation">(</span><span class="token operator">*</span><span class="token punctuation">(</span>Name <span class="token operator">+</span> <span class="token number">1</span> <span class="token punctuation">)</span> <span class="token operator">-</span> <span class="token char">'1'</span><span class="token punctuation">)</span><span class="token punctuation">;</span> <span class="token comment">// 当前按键所对应的LED (翻转LED状态)     </span>
            <span class="token punctuation">}</span>
        <span class="token punctuation">}</span>
    <span class="token punctuation">}</span>
    <span class="token keyword">else</span>    <span class="token comment">//(按键按下状态 (State = 1))</span>
    <span class="token punctuation">{</span>
        <span class="token keyword">if</span> <span class="token punctuation">(</span>InputLevel <span class="token operator">!=</span> ActiveLevel<span class="token punctuation">)</span>  <span class="token comment">//按键已松开</span>
        <span class="token punctuation">{</span>
            <span class="token operator">*</span>Count <span class="token operator">+=</span> <span class="token number">1</span><span class="token punctuation">;</span>
            <span class="token keyword">if</span> <span class="token punctuation">(</span><span class="token operator">*</span>Count <span class="token operator">>=</span> <span class="token number">5</span><span class="token punctuation">)</span>    <span class="token comment">//消抖</span>
            <span class="token punctuation">{</span>
                <span class="token operator">*</span>State <span class="token operator">=</span> <span class="token number">0</span><span class="token punctuation">;</span>
                <span class="token operator">*</span>Count <span class="token operator">=</span> <span class="token number">0</span><span class="token punctuation">;</span>
                <span class="token function">printf</span><span class="token punctuation">(</span><span class="token string">"\r\n%s Release"</span><span class="token punctuation">,</span> Name<span class="token punctuation">)</span><span class="token punctuation">;</span> <span class="token comment">//按键松开</span>
            <span class="token punctuation">}</span>
        <span class="token punctuation">}</span>
        <span class="token keyword">else</span>    <span class="token comment">//长按状态</span>
        <span class="token punctuation">{</span>
            <span class="token operator">*</span>Count <span class="token operator">=</span> <span class="token number">0</span><span class="token punctuation">;</span>
        <span class="token punctuation">}</span>
    <span class="token punctuation">}</span>
<span class="token punctuation">}</span>
