前言
开源口碑分享内容
【飞腾派 Phytium-Pi 测评】介绍、操作系统安装
飞腾派开发板是萤火工场研发的一款面向行业工程师、学生和爱好者的开源硬件。
采用飞腾自主研发的高能效异构多核处理器技术，具有模块化、易上手、全开源、低成本的特点。
飞腾名称源自著名爱国主义诗人屈原《楚辞·离骚》中的名句：
“路漫漫其修远兮，吾将上下而求索。吾令凤鸟飞腾兮，继之以日夜。”

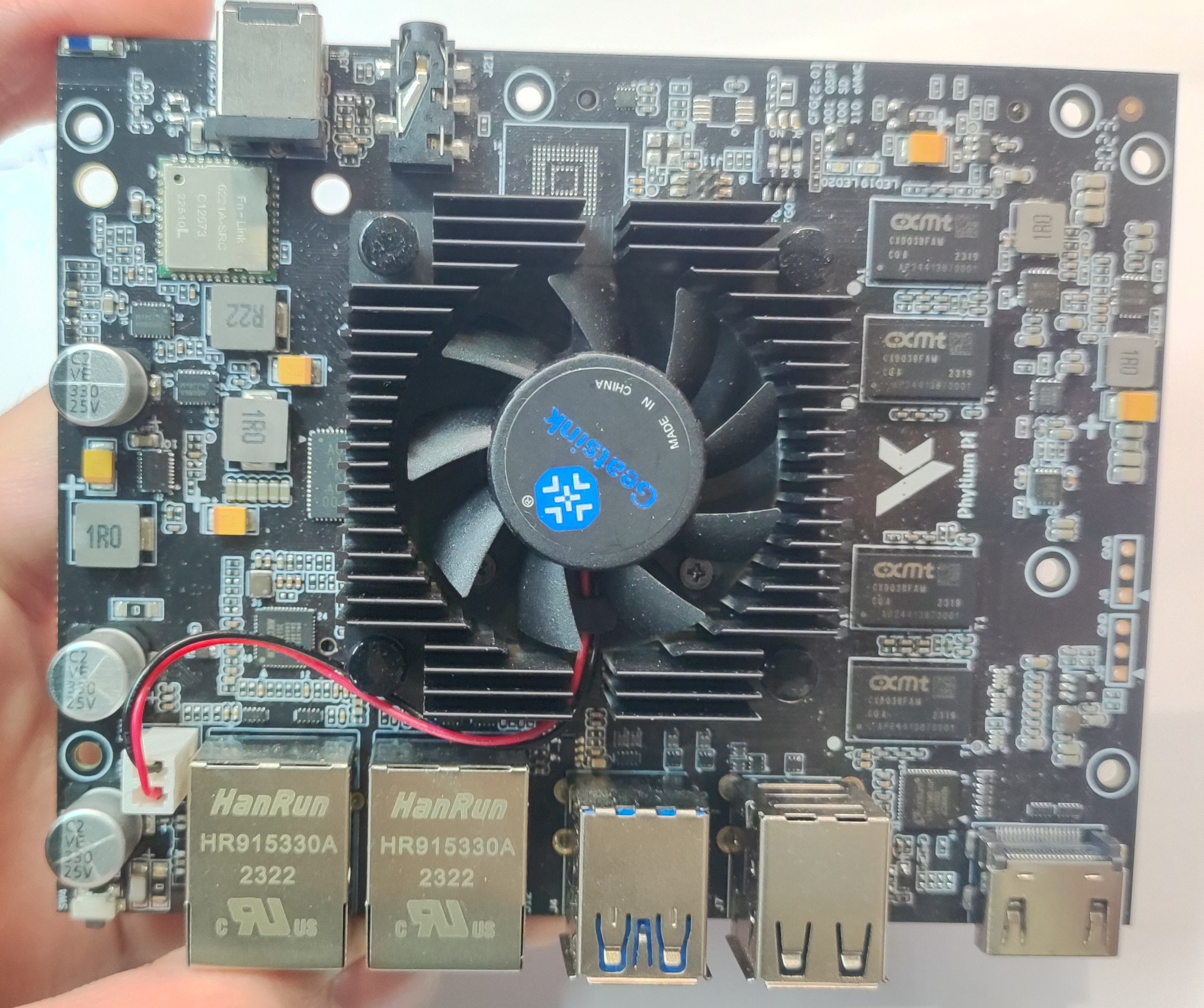

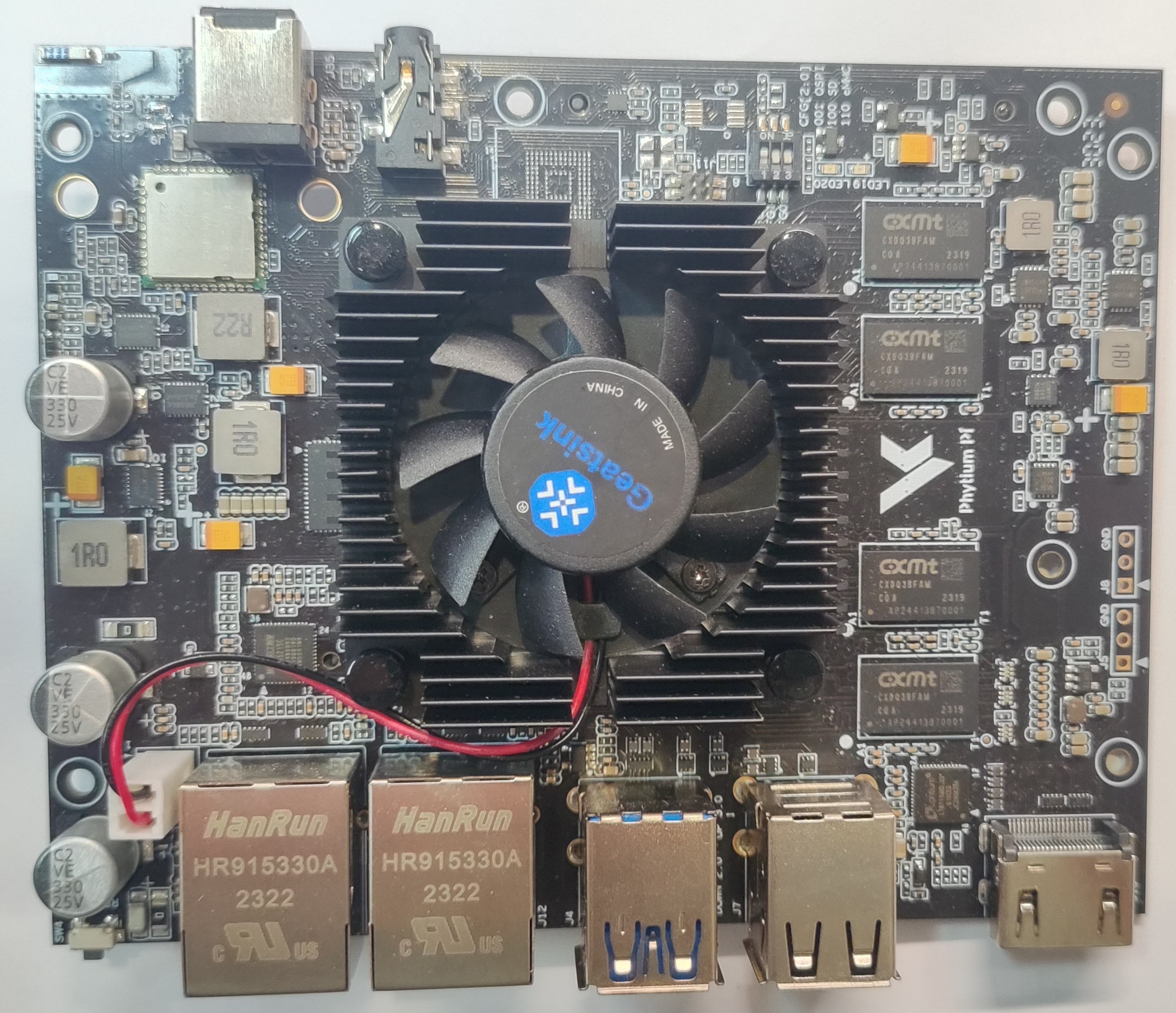

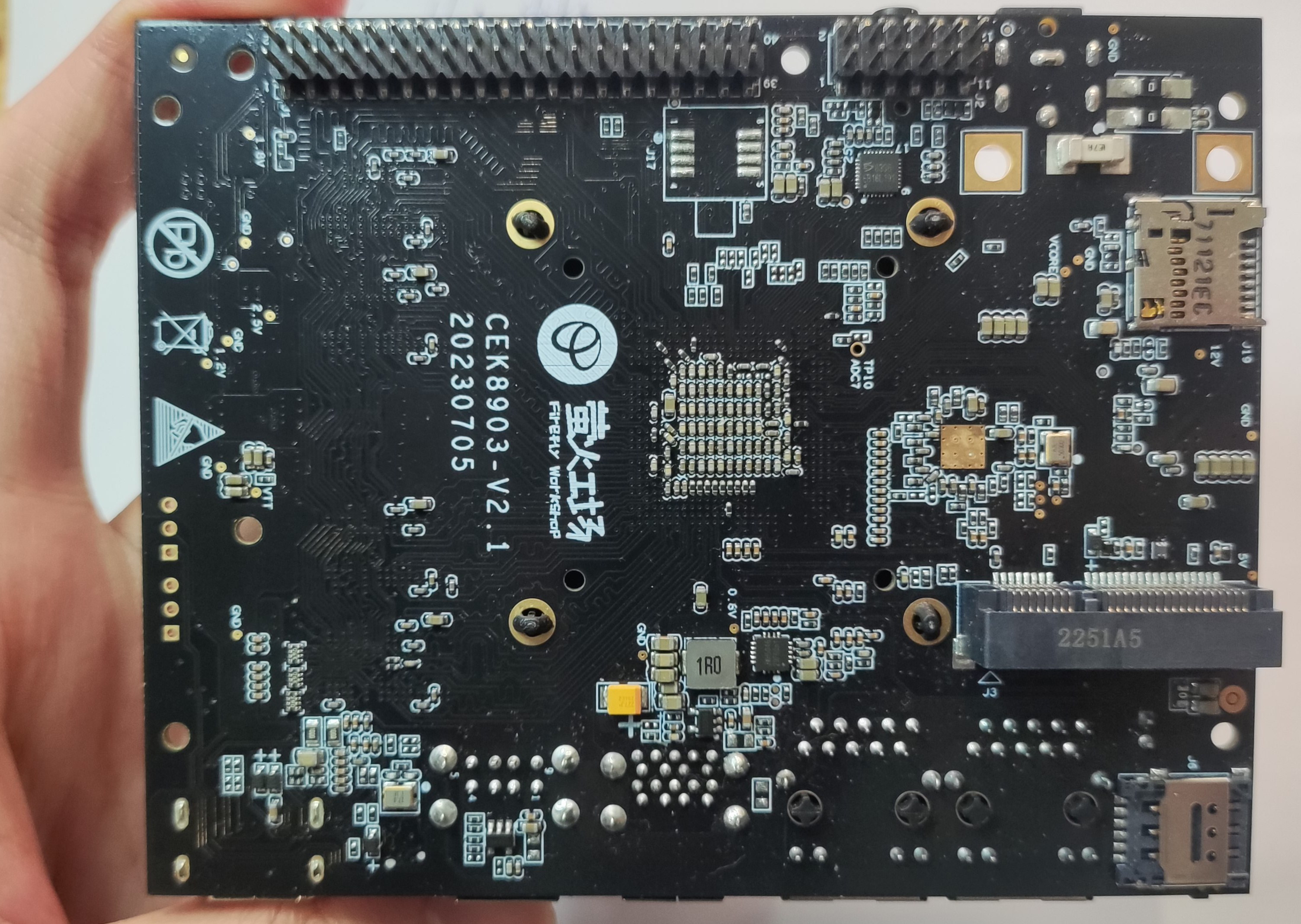

1.外观

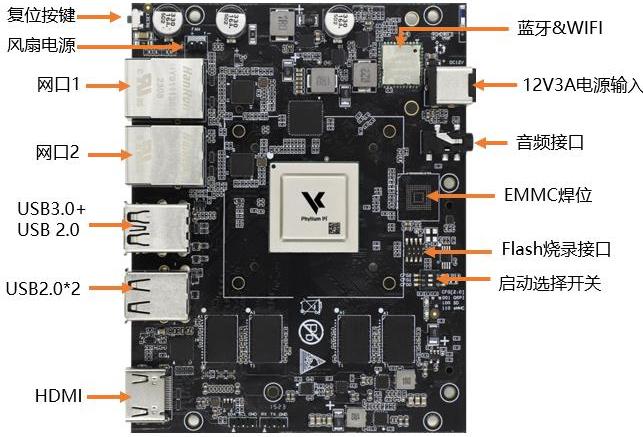

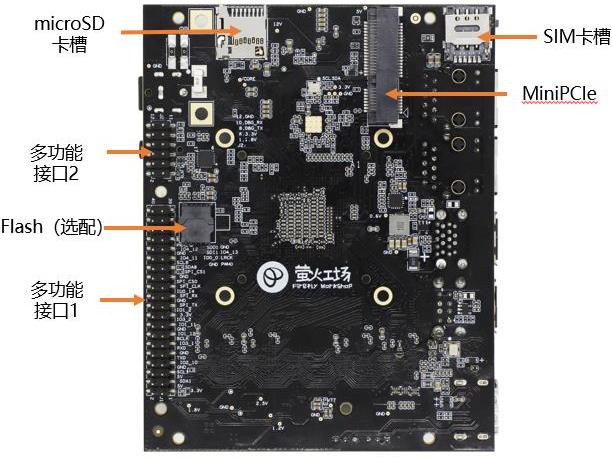

外设资源
这里需要注意风扇接口，板载针间距为 2.54mm 的 12V 风扇插座，需要正负极标识连接风扇电源线（红线正 黑线负）
支持 HDMI 显示，最大分辨率为 1920x1080
1路 USB3.0 和 3个 USB2.0
启动选择开关
| CFG2 | CFG1 | CFG0 | 引导启动方式 |
|---|---|---|---|
| 0 | 0 | 1 | 从QSPI FLASH引导启动 |
| 1 | 0 | 0 | 从SD卡引导启动 |
| 1 | 1 | 0 | 从EMMC引导启动 |
板载 FN-LINK的 6221A-SRC 蓝牙 WiFi 一体化模组，支持 2.4G 和 5G 双频 WiFi，蓝牙 4.2；板载陶瓷天线。
SIM 卡槽支持 USIM 功能的 4G/5G 等 miniPCIe 接口形态的模块，信号连接到 miniPCIe 连接器使用。
标准 miniPCIe 接口，支持 4G、 5G、 AI加速等模组

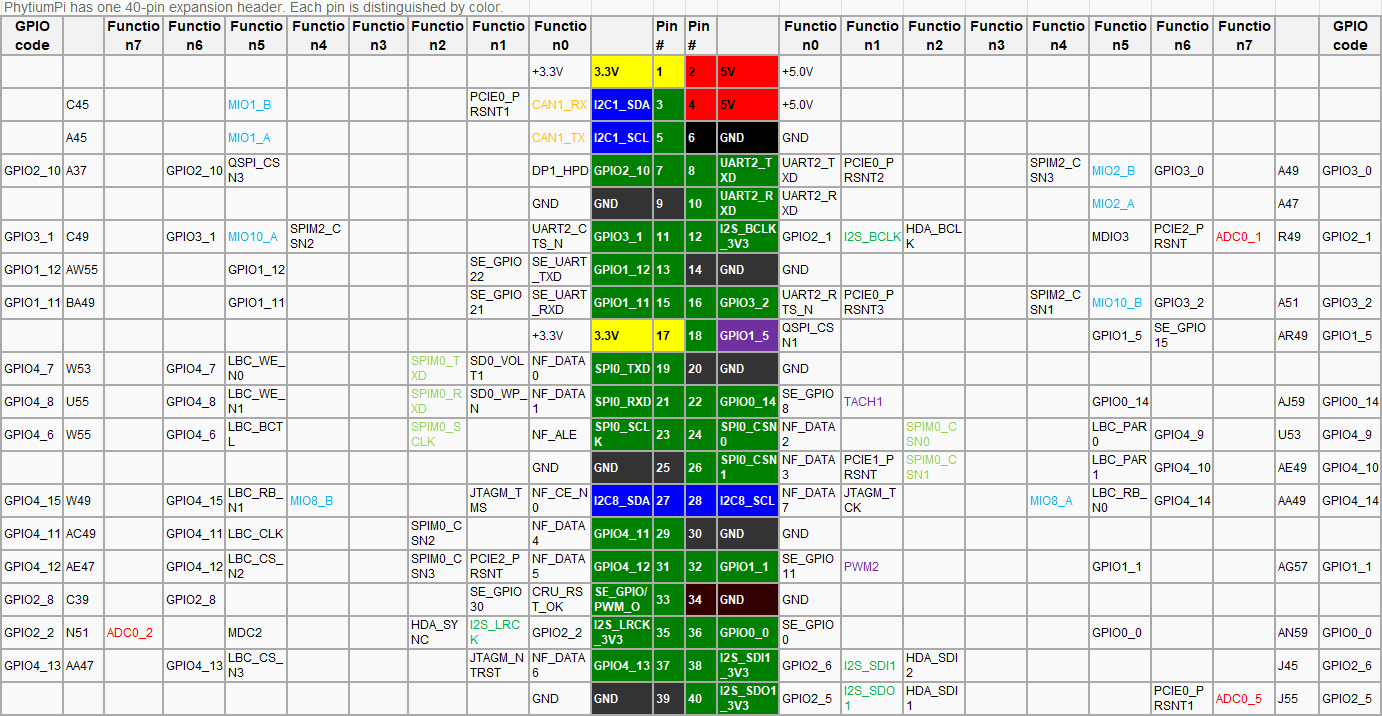

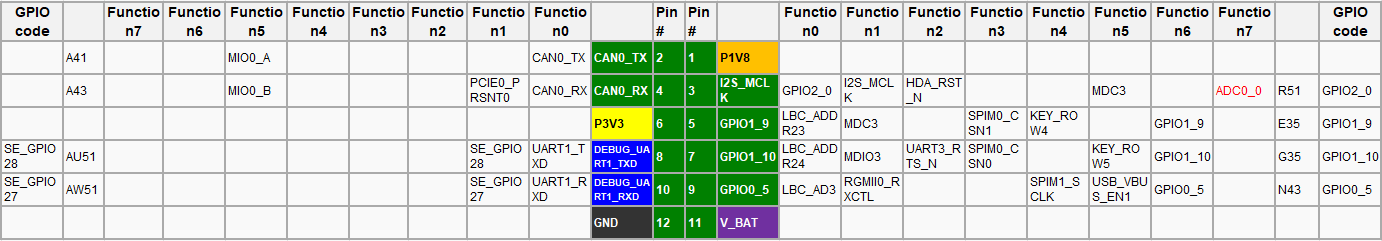

GPIO
2.参数
| 类别 | 参数 |
|---|---|
| CPU | 飞腾四核处理器，兼容ARMv8指令集，2×FTC664@1.8GHz+2×FTC310@1.5GHz |
| 内存 | 64位DDR4，分2G版本和4G版本 |
| 硬盘 | 支持microSD 和EMMC启动，二选一 |
| 网络 | 2x千兆以太网（RJ45） |
| USB | 1×USB 3.0 host，3xUSB 2.0 host（键鼠） |
| PCIe | 1×Mini-PCle，支持AI、5G/4G、SATA转换等模组 |
| 蓝牙 | 蓝牙BT 4.2/BLE 4.2 |
| WiFi | 2.4G + 5G 双频WIFI |
| 4G/5G | 可通过miniPCIE扩展实现 |
| AI加速 | 可通过miniPCIE扩展实现 |
| 显示 | 1x HDMI，支持分辨率1920*1080 |
| 视频解码 | 支持VPU硬解，格式：H.265\264 |
| 音频 | 3.5mm耳机口输出 |
| UART | 1x调试串口+2xMIO (可配置多功能IO口为UART模式) |
| 12C | 2+2xMIO (可配置多功能IO口为I2C模式) |
| 12S | 1路 |
| SPI | 2路 |
| CAN | 1路CANFD |
| GPIO | 最多29个 |
| SIM卡 | 支持1路SIM 卡 |
| SD卡 | 支持1路SD卡 |
| LED | 电源指示灯和状态指示灯 |
| 供电要求 | 12V 3A直流电源 |
| 产品尺寸 | 119mmx93.1mm |
| 重量 | 72±2g |
| 工作 (运行) 温度 | 0~50°C |
| 支持的操作系统 | Ubuntu、Debian、OpenKylin、deepin、OpenHarmony、SylixOS、RT-Thread等 |
3.系统装载
从官方网站 下载 目标系统的镜像文件，这里使用 Ubuntu-xfce 的 4GB 版本
解压压缩包得到 .img 镜像文件，使用 Hash.exe 工具校验文件

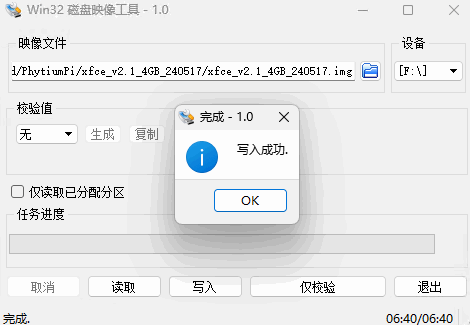

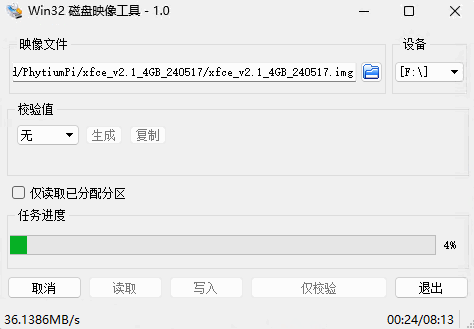

使用 Win32 磁盘映像工具 写入 SD 卡
写入完成，点击仅校验，完成系统盘制作；

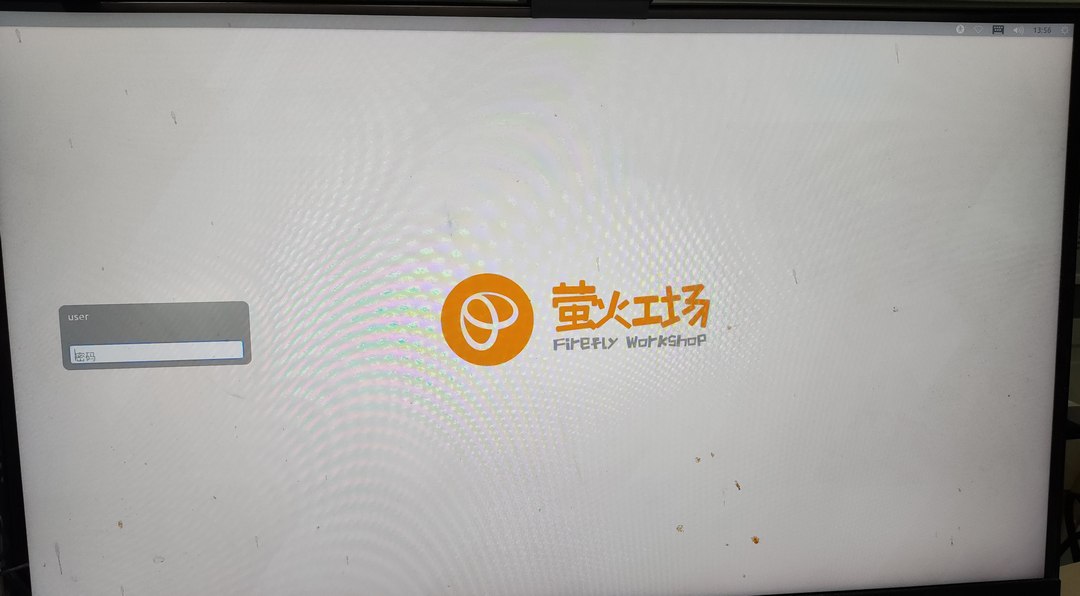

将 SD 卡置入飞腾派，上电，HDMI 连接显示器，即可进入开机界面
初始账户名和密码均为 user

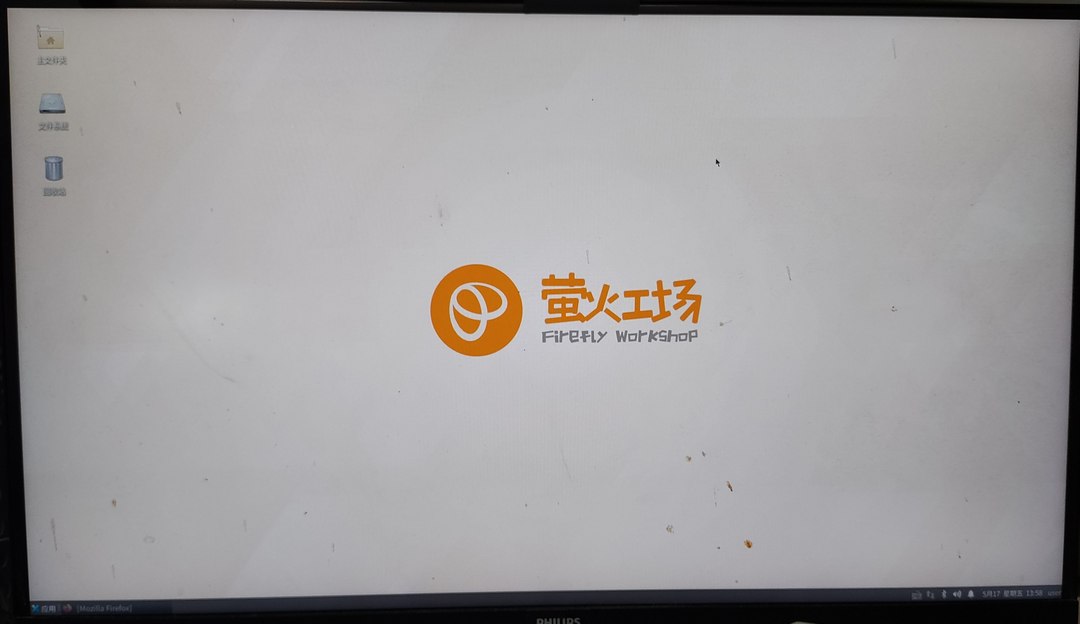

进入系统桌面
4.总结
本文介绍了飞腾派开发板的外观和基本参数，下载和安装了操作系统镜像至 SD 卡，实现了系统的桌面显示，为后续深入开发做好准备工作。
