CEM5826-M11 模块区别于传统雷达通过检测人体移动的大幅度动作或肢体动作来判断人体存在，主要特点是在传统人体感应雷达的功能基础上，同时具备检测积累人体微动幅度的运动，来判断人体的存在的功能，因此准确率更高。
原理
- 模块采用电磁波多普勒效应对运动目标进行探测。
- 通过发射天线发射出 24GHz 电磁波信号，该信号遇到移动物体时会反射带有频率偏移的 24GHz 信号，即为多普勒频偏；
- 反射信号被天线接收，通过对多普勒频偏及中频 IQ 相位的采集计算分析可以灵敏地探测出附近的运动物体及其运动状态。
判断标准
- 当探测到有运动物体靠近时 VO 输出高电平，无运动物体靠近时 VO 输出低电平。
技术规格
- 供电电压 3.6~5.5 V
- 供电电流 65 mA @5V
- 发射等效空间辐射功率 5 dB·m
- 发射天线半功率方向角：水平 110 度，垂直 110 度
- 接收天线半功率方向角：水平 110 度，垂直 110 度
参数
性能参数
- 频率：24G~24.25GHz
- 调制方式：CW
- 范围：挂高 3m，微动人体检测半径 3 m， 移动检测半径5~6m
- 供电：3.3~5V
- 电流：70mA
- 输出串口电平：3V
- 检测周期：实时
- 数据格式：串口 ASCII 输出/或高低电平
管脚定义
- VCC：电源供电
- GND：接地
- OUT：感应输出管脚（选配）
- RX： TTL 串口接收
- TX：TTL 串口发射
配置参数
产品支持 UART 文本协议
- 波特率：115200
- 字宽： 8bit
- 停止位：1
- 奇偶校验：None
环境要求
（1）温湿度要求：
温度范围 -40~55 ℃
相对湿度范围 0~85 %RH
（2）使用海拔高度要求：无 （3）环保要求：符合 RoHS 认证要求。
注意事项
注意事项
- 安装时模组前方避免有金属及其他阻碍电磁波传输的物体遮挡天线；
- 不同外壳材质，及模块距离外壳内表面距离不同，返回的频谱能量及参数设置会有所不同，需要根据实际条件微调。
- 推荐用户先按模块默认设置进行测试
- 推荐采用塑料等做外壳，若采用大衰减的材料做外壳，可能会影响检测结果。
硬件测试
CEM5826-M11 采用串口输出字符串格式检测结果，可在串口助手上进行快速测试评估。

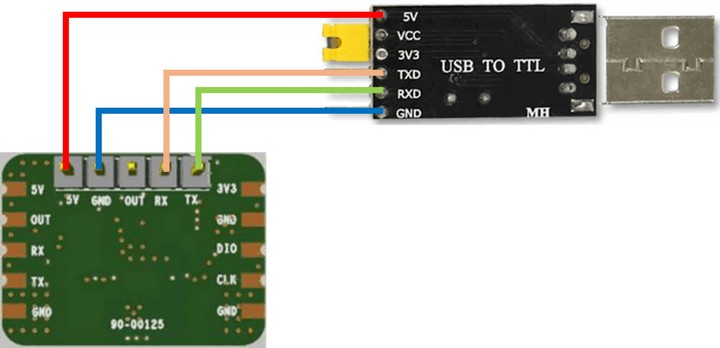

连线
- 模块1 管脚连接串口板 5 V
- 模块2 管脚连接串口板 GND
- 模块4 管脚连接串口板 TX
- 模块5 管脚接接串口板 RX
注意 RX 与 TX 交叉连接
串口配置
波特率 115200，8 位数据位，1 位停止位，校验位和流控为None,
接收设置 ASCII，发送设置 ASCII
效果
