一、引言
毫米波雷达模块CEM5826-M11是一种低成本高灵敏度的24GHz 毫米波人体微动存在检测雷达传感器，区别于传统
雷达通过检测人体移动的大幅度动作或肢体动作来判断人体存在可以应用于智能交通、安防监控、工业自动化等领域。
二、产品概述

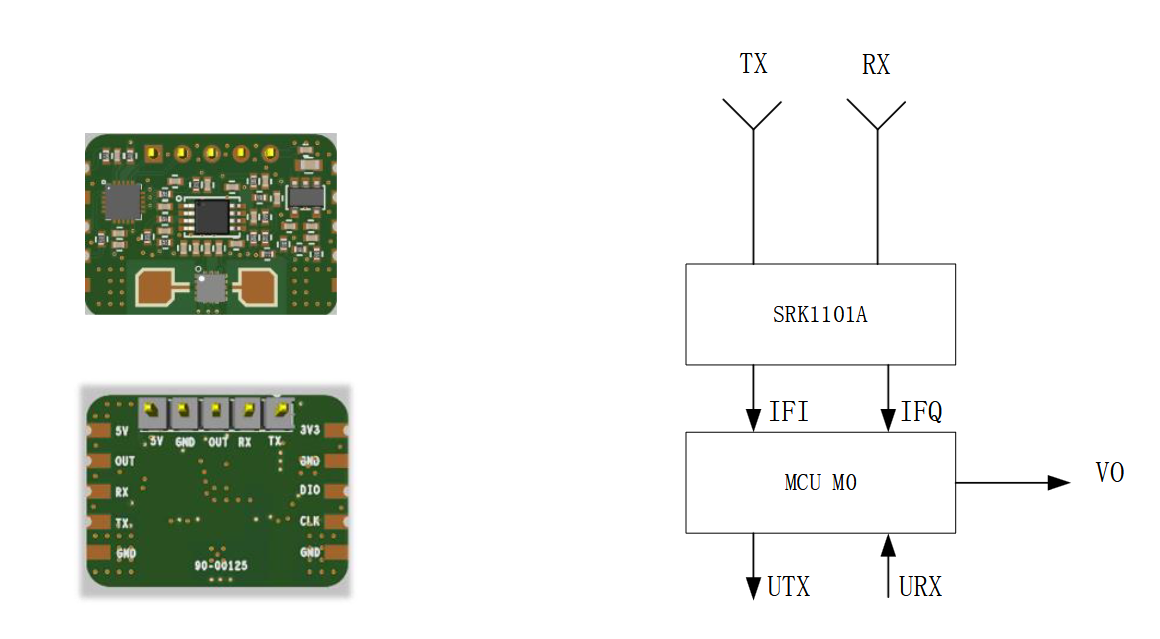

系统框架

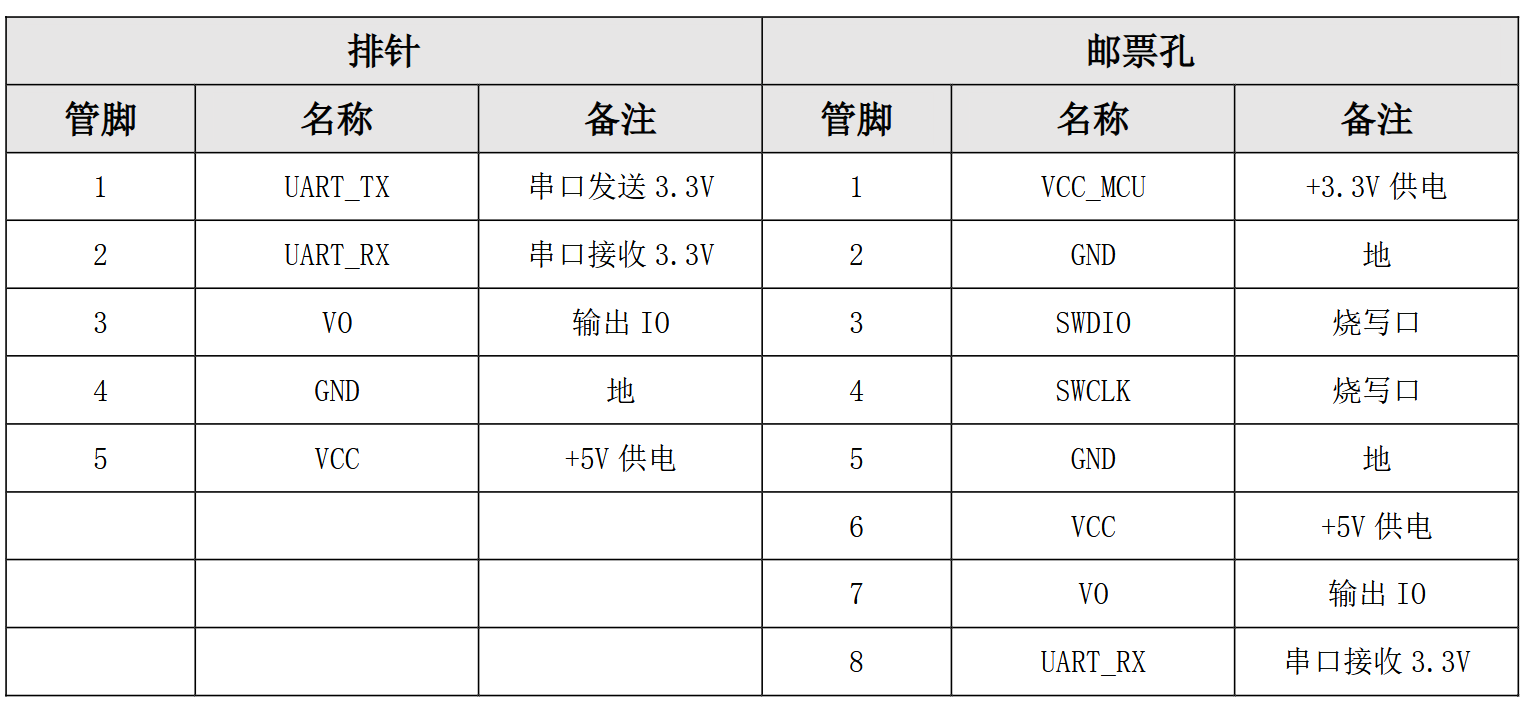

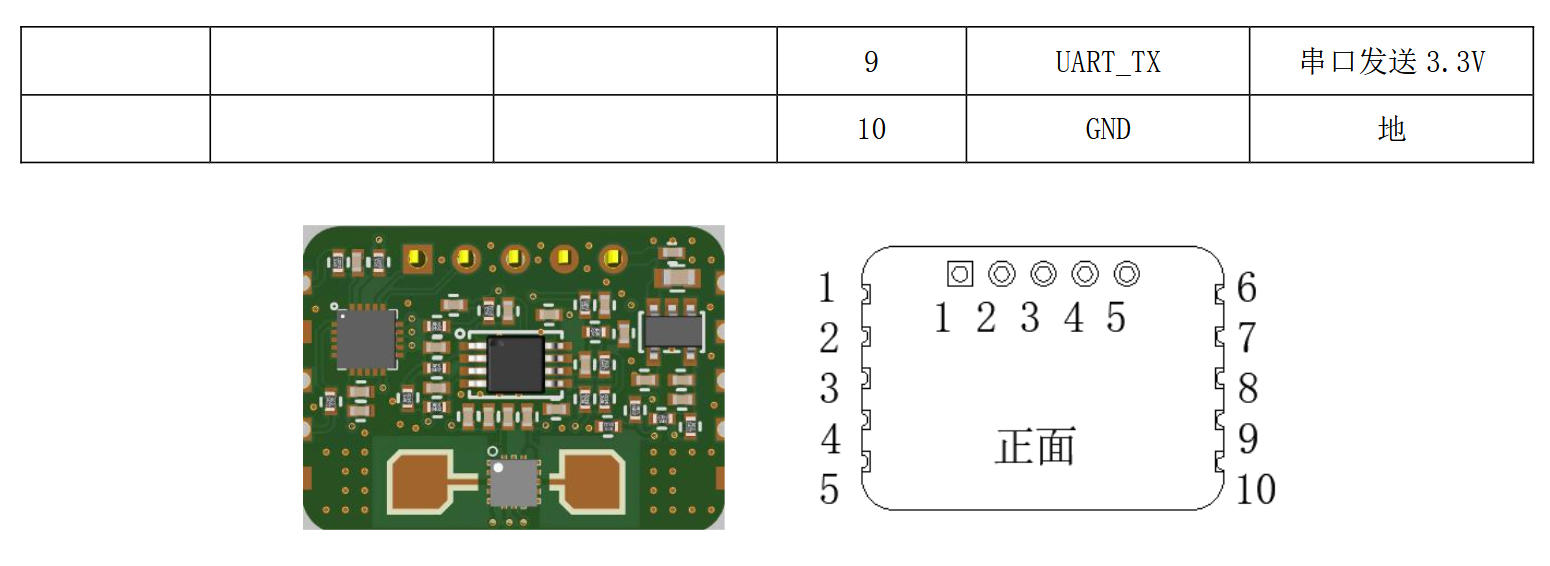

接口信息
2.1 主要参数
- 工作频率: 24G-24.25GHz
- 探测距离: 挂高 3m，微动人体检测半径 3m，移动检测半径 5-6m
- 调制方式: CW
- 供电:3.3-5V
- 电流 : 70mA
- 输出串: 口电平 3V
- 检测周期 : 实时
- 数据格式 : 串口 ASCII 输出/或高低电平

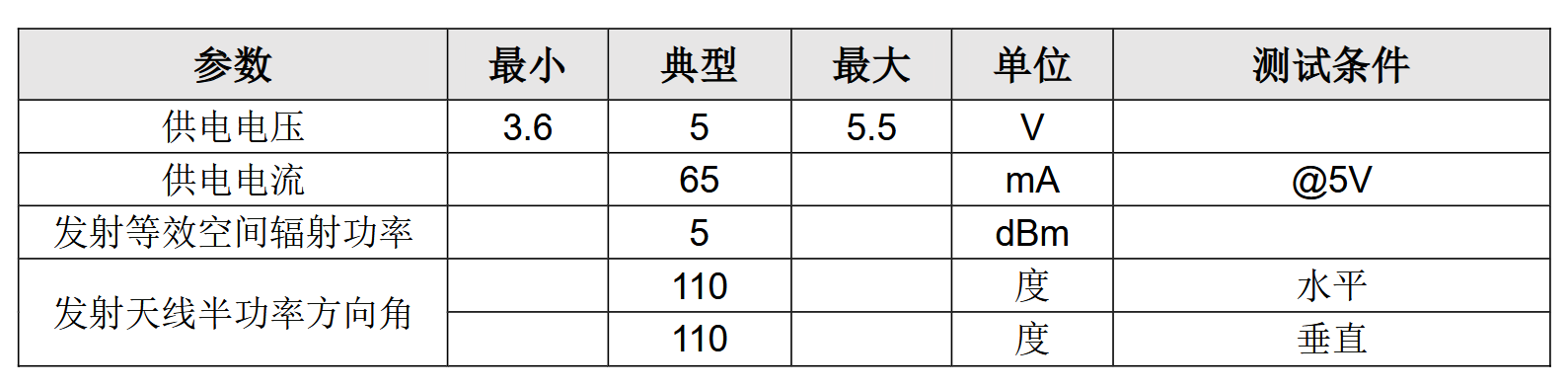

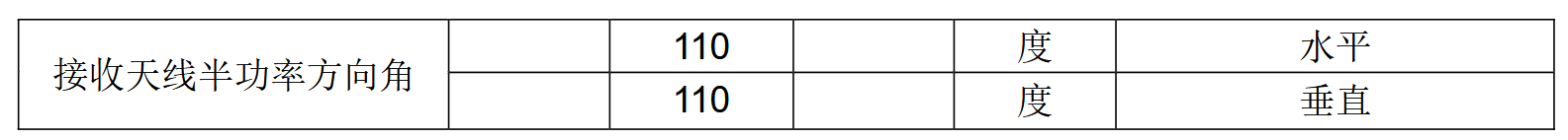

2.2 技术规格（25℃）
2.3 主要特点
本模块主要特点是在传统人体感应雷达的功能基础上，同时具备检测积累人体微动幅度的运动，来判断人体的存在的功
能。因此相比传统多普勒雷达来说，具备一定范围内的存在检测，准确率更高。不易漏报
- 抗干扰能力强: 在复杂环境下仍能保持稳定的性能。
- 体积小巧: 设计紧凑，适合各种应用场合。

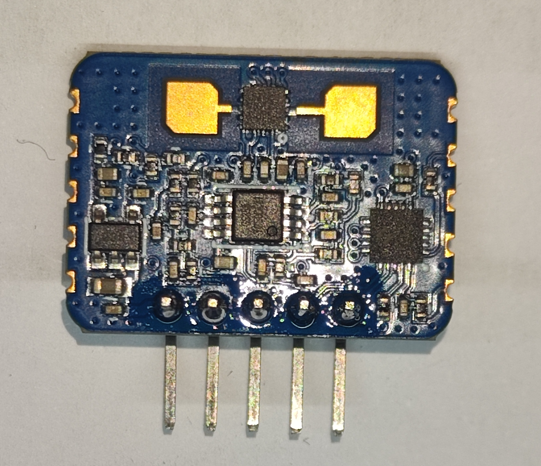

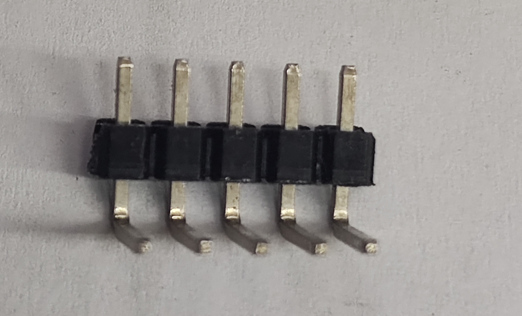

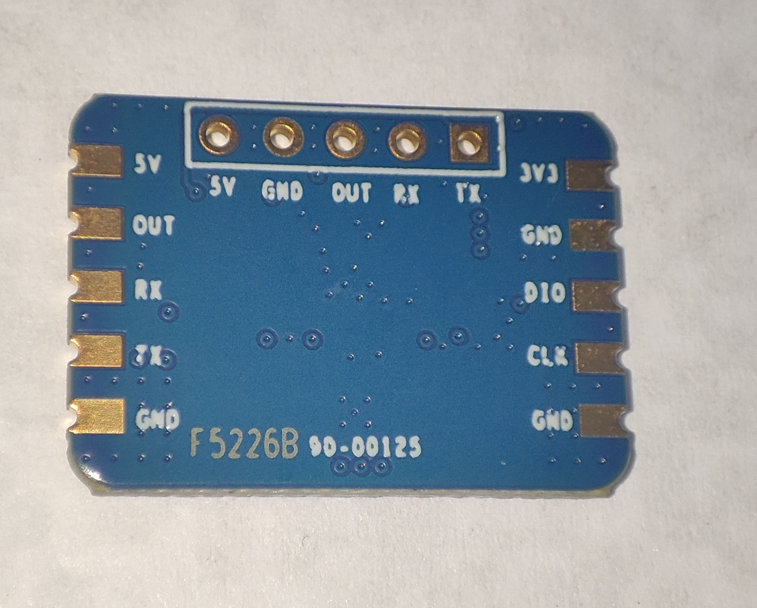

三、硬件实物照片

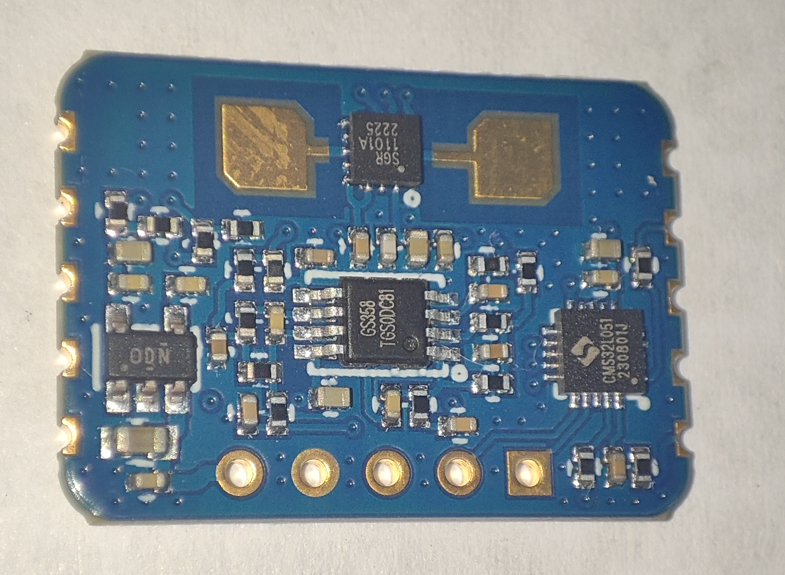

1. SGR1101A : 矽杰的雷达芯片 可以搜索 SRK1101A
2. GS358:运算放大器 Op Amp Dual GP R-R I/O 5.5V 8-Pin MSOP
3 . CMS32L051 :中微半导体基于ARM-Cortex M0+推出的主流型MCU，主频64MHz, 工作电压1.8V至5.5V，64KB Flash及1.5KB 专用Data Flash，8KB SRAM，多达45个GPIO，集成ADC、通用定时器、RTC、SPI、I2C、DMA等丰富外设，大部分数字功能 支 持自由映射.
4. ODN :TLV70033DDCR SOT23-5 低压差稳压芯片
