萤火工场CEM5826-M11硬件分析报告
1. SGR1101A :
矽杰的雷达芯片 可以搜索 SRK1101A 本模块的最核心芯片.
- 1个发射及1个接收通道。
- ISM 250MHz带宽。
- 3dBm发射功率。
- -96dBc/Hz相位噪声（1MHz offset）。
- 25dB接收机增益。
- 10dB噪声系数（DSB） 。
- 片上集成温度传感器。
- 2.4mm x 2.4mm 16L QFN封装。

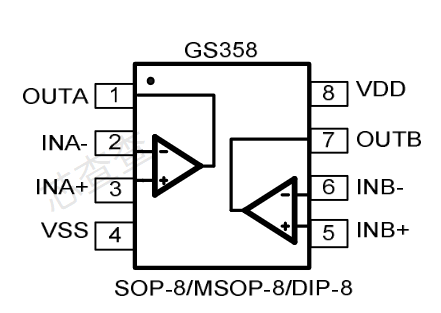

2. GS358:低功耗运算放大器 品牌很多 参数基本相同 本芯片承载着信号放大的作用
- +2.1V~+5.5V的单电源
- 增益带宽乘积：1MHz（典型值）
- 低输入偏置电流：1pA（典型）
- 低偏移电压：3.5mV（最大）
- 静态电流：每个放大器40μA（典型）
- 工作温度：-40°C~+125°C
- 嵌入式射频抗电磁干扰滤波器

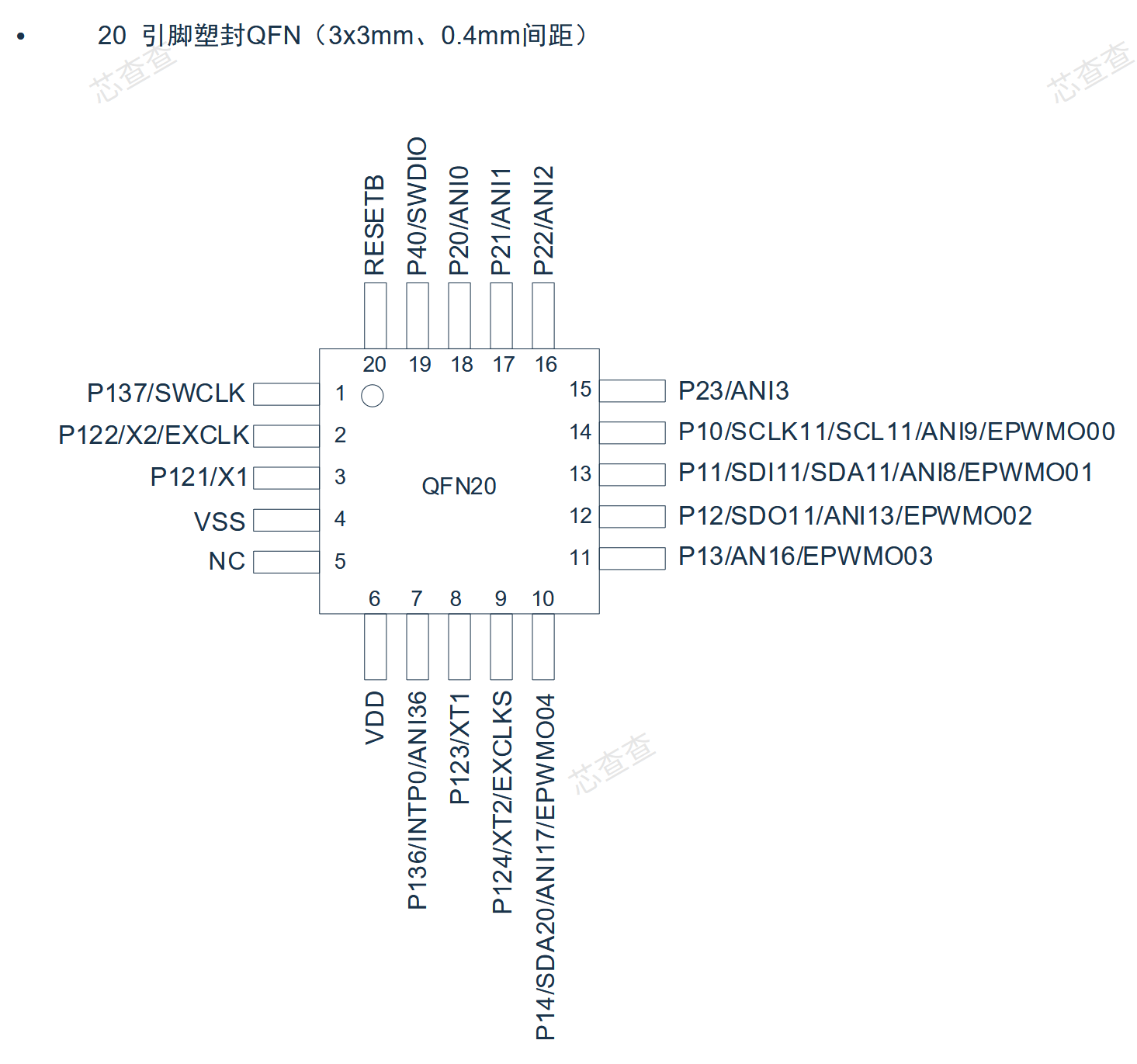

3 . CMS32L051 :低功耗数据计算处理核心元件CPU
采用高性能的ARM®Cortex®-M0+的32位RISC内核，最高可工作于64MHz，采用高速的
嵌入式闪存（SRAM最大8KB，程序/数据闪存最大64KB）。本产品集成I2C、SPI、UART、LIN多种标准接口。
集成12bitA/D转换器、温度传感器。其中12bitA/D转换器可用于采集外部传感器信号，降低系统设计成本。芯片
内集成的温度传感器则可实现对外部环境温度实时监控。集成8通道16bit定时器模块，并搭载EPWM控制电路，
结合定时器可实现一个直流电机或者两个步进电机的控制。
CMS32L051还具有出色的低功耗性能，支持睡眠和深度睡眠两种低功耗模式，设计灵活。其运行功耗为
70uA/MHz@64MHz，适合采用电池供电的低功耗设备。同时，由于集成事件联动控制器，可实现硬件模块之间
的直接连接，无需CPU的干预，比使用中断响应速度更快，同时降低了CPU的活动频率，延长了电池寿命。
这些特点使得 CMS32L051 微控制器系列可广泛适用于消费类民用产品，如家用电器、移动设备等。

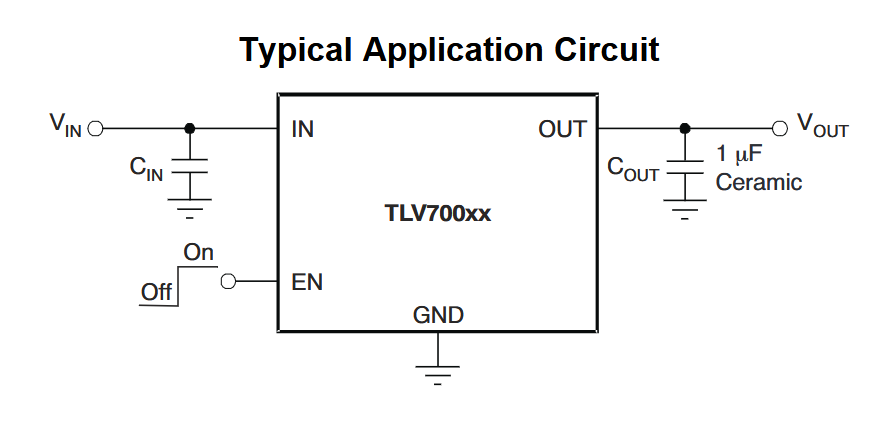

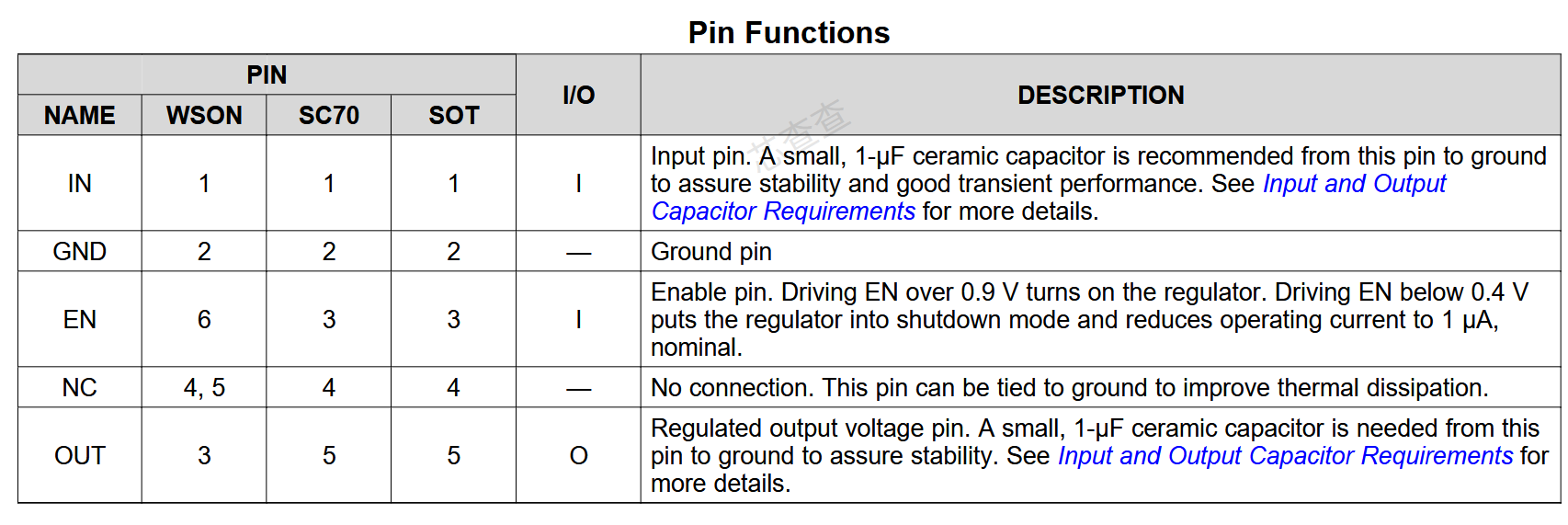

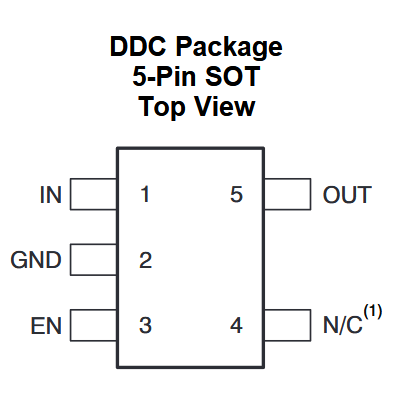

4. ODN :TLV70033DDCR SOT23-5 低压差稳压芯片
TI(德州仪器) 具有使能功能的 200mA、高 PSRR、低 IQ、低压降稳压器 DDC
极低压降：稳压器是低静态电流设备，具有
–IOUT=50mA时为43 mV，VOUT=2.8 V时具有出色的线路和负载瞬态性能。这些
IOUT=100mA时为-85mV，VOUT=2.8V LDO专为功率敏感应用而设计。
精密带隙和误差放大器在IOUT=200mA、VOUT=2.35V时提供-175mV的总精度为2%。输出噪音低，非常高
•2%精度电源抑制比（PSRR）和低压差
•低IQ：31μA电压使该系列器件成为大多数器件的理想选择
电池供电的手持设备。所有设备•固定输出电压从1.2 V到
版本具有热关机和4.8V安全电流限制高电源抑制比：1 kHz时为68 dB
此外，这些器件稳定，有效电容为0.1μF（1）
有效输出电容仅为0.1μF。这个
•热关断和过电流保护功能可使用经济高效的电容器
•提供1.5毫米×1.5毫米的SON-6、SOT23-5，具有更高的偏置电压和温度
SC-70包装

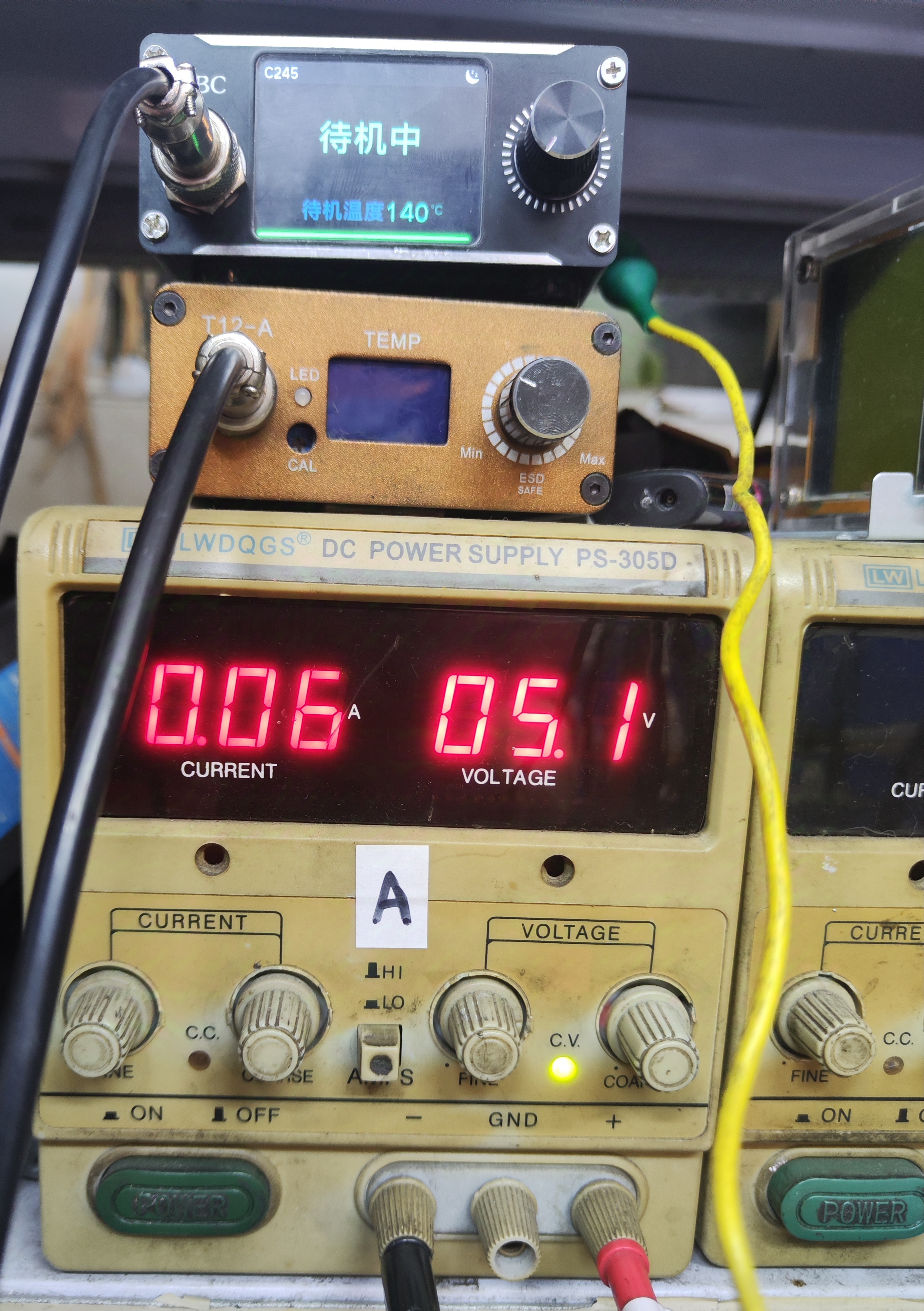

▲测试电源5.1V 减去线损后 模块电压为5V 电源自带电流显示0.06A

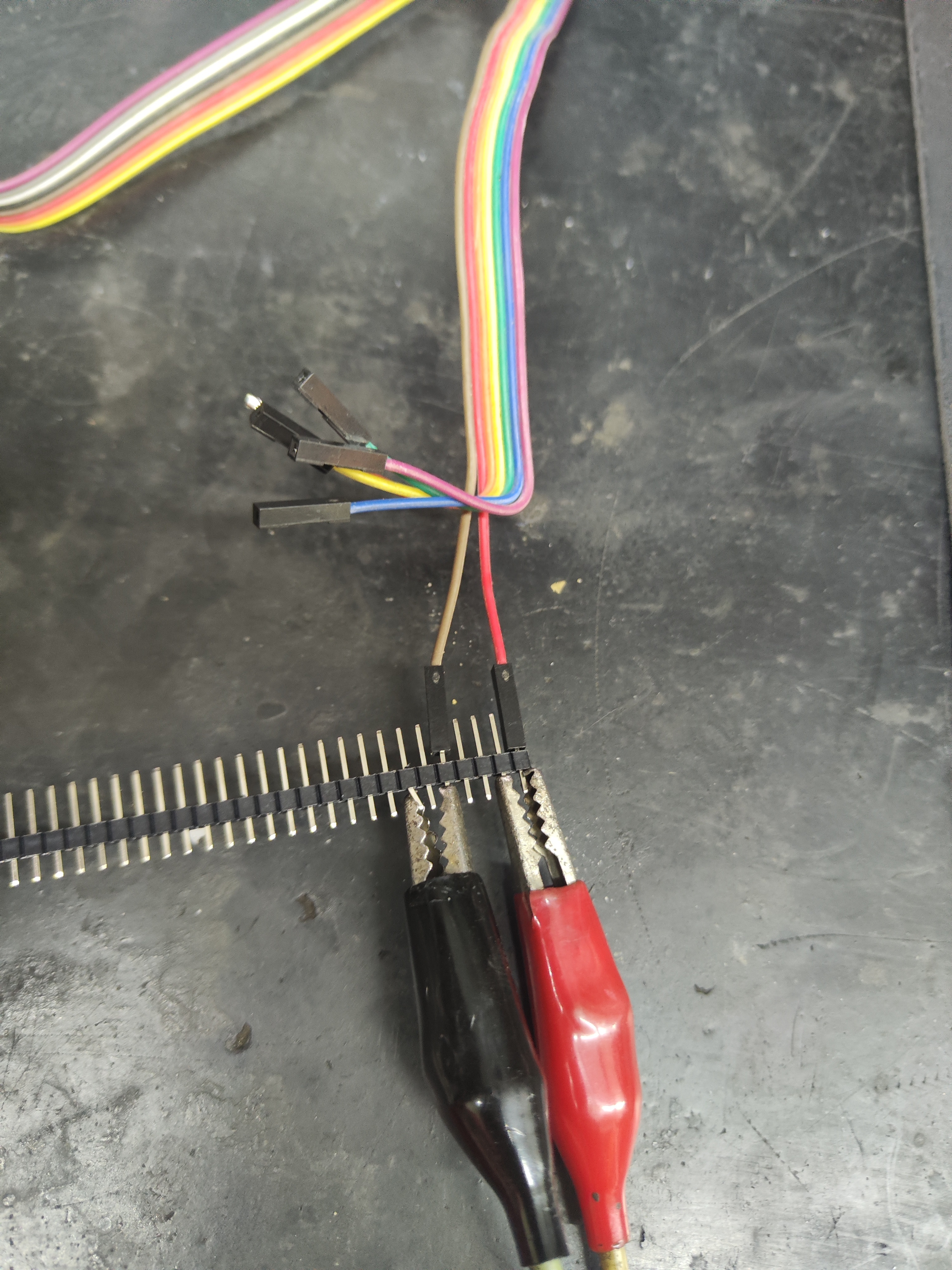

▲电源夹子(红+ 棕-)

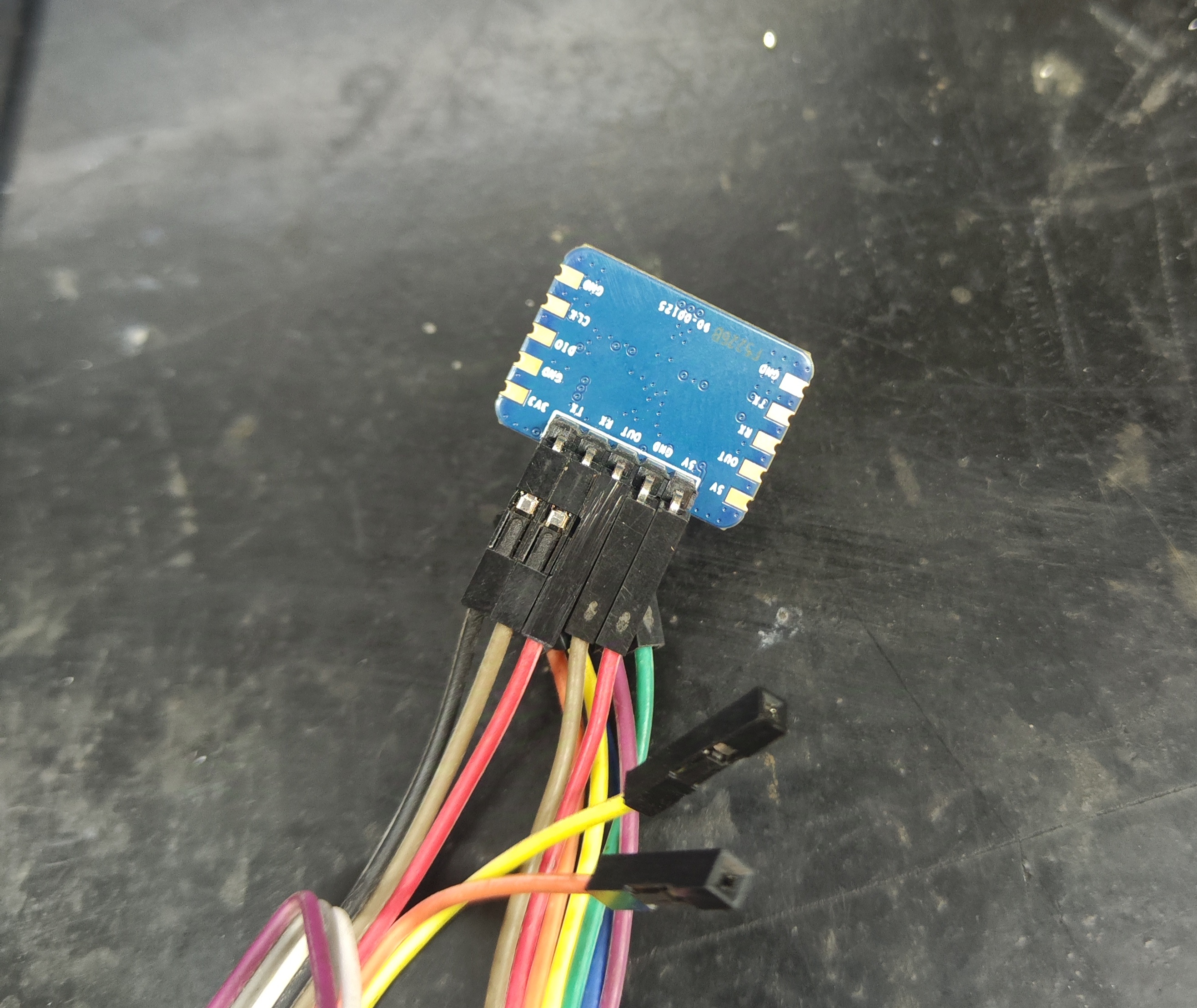

▲模块插件部分(只针对电源,因为单独连线测试电流用)

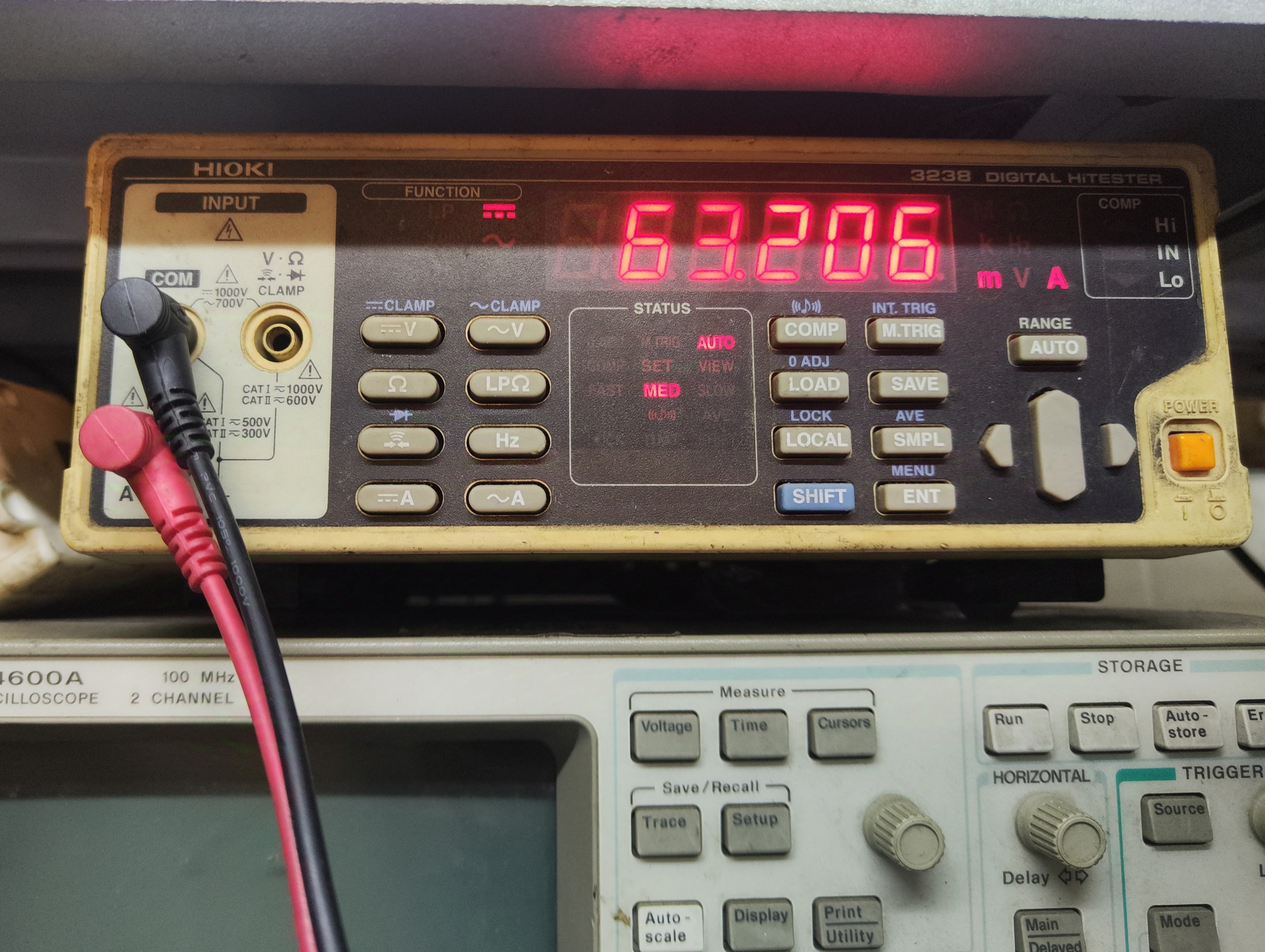

▲加个电流表测一下更精确些.小数点后面值也显示了 静态实际值为63.206mA
低功耗的芯片选择设计 是整个模块电流非常小, 实测63mA 应用于便携产品能更省电.待机时间更长.
TLV70033DDCR 是DC稳压电源 负责该模块所有电源供电的作用.
SGR1101A 作为传感器探头的关键元件 负责微波信号的发送和接收.
GS358 负责信号放大传输.
CMS32L051就是CPU 负责数据计算和输出结果(TTL信号).
4个芯片就组成了性价比这么高的芯片,实属难得,强烈推荐.
