GD32VW553是一款由兆易创新研发的RISC-V内核32为处理器支持WIFI 2.4G+蓝牙BLE5.2。主频高达160MHZ，内置真随机数生成器，拥有4MB flash和320KB SRAM以及可配置指令高速缓存32KB,具体可以前往GD官网下载： 资料
本期使用SEGGER编写构建点灯

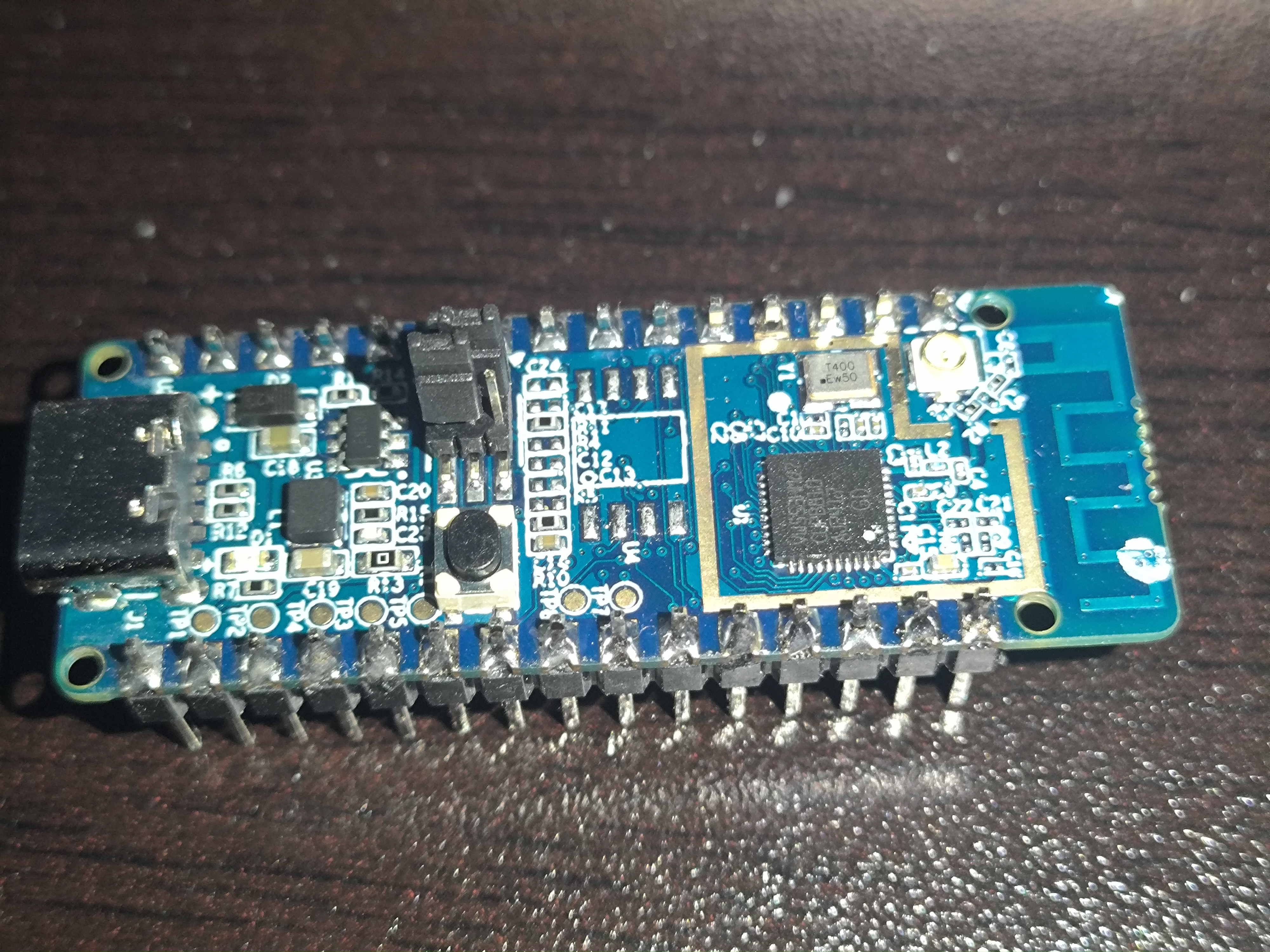

1. 硬件资源
- 主控芯片：GD32VW553HMQ7，基于RISC-V内核的32位MCU。
- 无线连接：支持2.4GHz Wi-Fi 6和BLE 5.2。
- 性能：主频高达160MHz，内置真随机数生成器。
- 存储：4MB Flash、320KB SRAM、32KB可配置指令高速缓存。
- 接口：3个串口、2个I2C接口、1个SPI、四线QSPI、29个可编程GPIO。
- 开发板资源：板载丰富的硬件资源，支持多种外设连接。
2. 开发环境搭建
- 推荐工具：SEGGER（免费且易用），IAR（收费），Eclipse（配置复杂）。
- SDK：GD32VW553 Wi-Fi+BLE SDK，集成Wi-Fi驱动、BLE驱动、LwIP TCP/IP协议栈、MbedTLS等组件。
- 开发工具：串口下载工具：用于固件烧录。环境补丁：确保开发环境兼容性。
- 开发流程：下载SDK和工具。配置开发环境（SEGGER或VSC+SDK）。编译和烧录固件。
下载这个串口下载工具，使用时拉低boot0在点击连接即可
SDK建议下载这两个（不打算用WIFI和蓝牙的忽略第二个）
下载环境补丁:

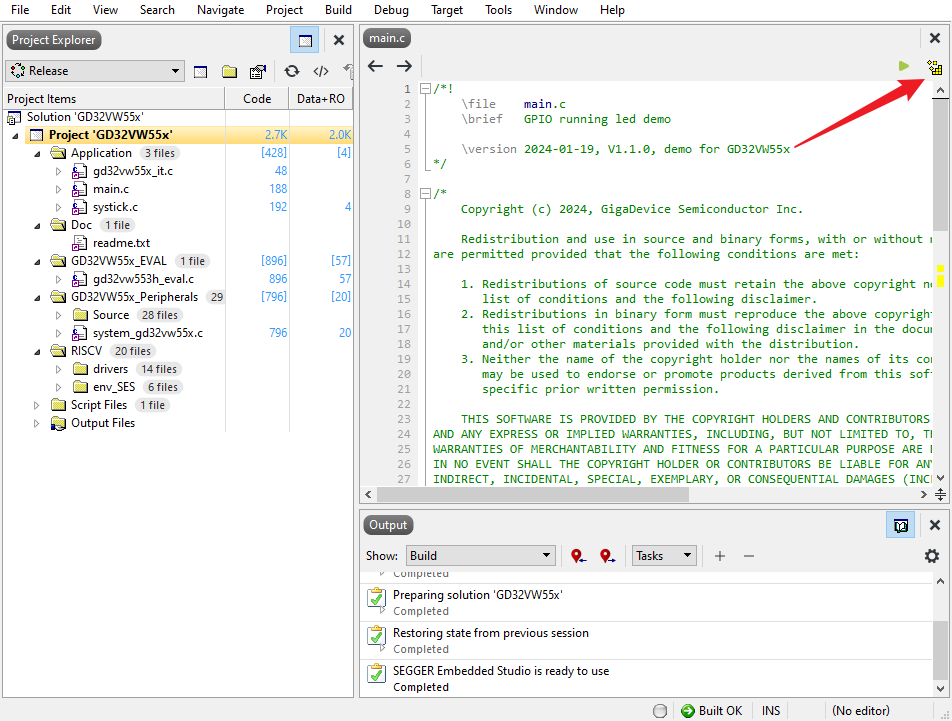

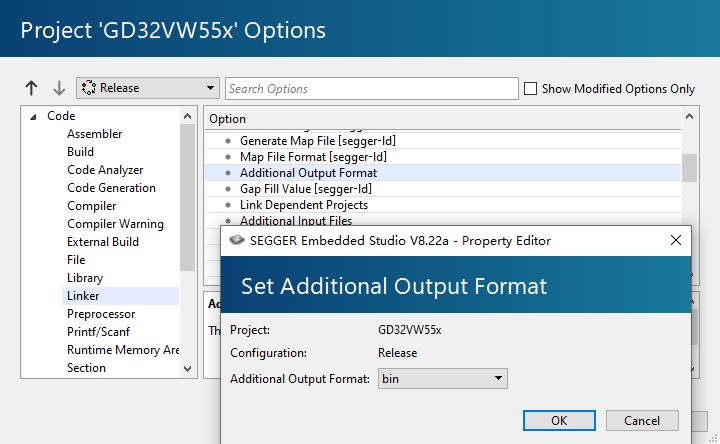

编译代码
3. 固件烧录
- 串口烧录：使用CH340G USB转TTL工具。连接PA6（RX）和PA7（TX）。配置Boot0为高电平，Boot1为低电平。使用串口工具烧录固件。
- SWD调试：使用TP7（SWDIO）和TP8（SWCLK）触点进行调试或烧录。
- 注意事项：Boot0引脚默认未焊接，需手动拉高。烧录完成后需复位并恢复Boot0状态。
ISP烧录:
使用CH340G
PA6 ->RX
PA7 ->TX
选择这个
连接
这样配置然后点browse
选这个

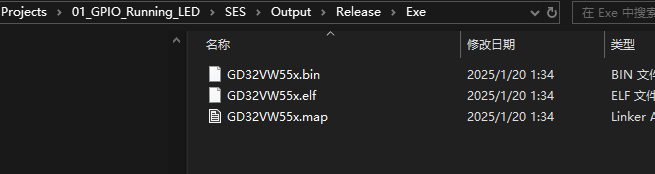

选择你工程目录下的这个路径
下载即可（记得把boot复原并复位）
4. 开发板功能
- Wi-Fi和BLE功能：支持Wi-Fi 4/Wi-Fi 6和BLE 5.3。集成LwIP TCP/IP协议栈和MbedTLS，适合物联网应用开发。
- 系统架构：提供完整的时钟树和Wi-Fi SDK框架。支持快速开发物联网应用程序。
5. 开发板引脚布局与原理图
- 引脚布局：详细标注了GPIO、串口、I2C、SPI等接口。
- 原理图：提供了板载测试触点和Boot配置说明。
原理图
6. 总结
- 优点：硬件资源丰富，适合物联网开发。支持Wi-Fi 6和BLE 5.2，性能强劲。提供多种开发工具和SDK，开发灵活。
