这是一个GD32VW553单片机开发板的踩坑点灯教程。
坑我已经帮你踩完了，快来试试吧。

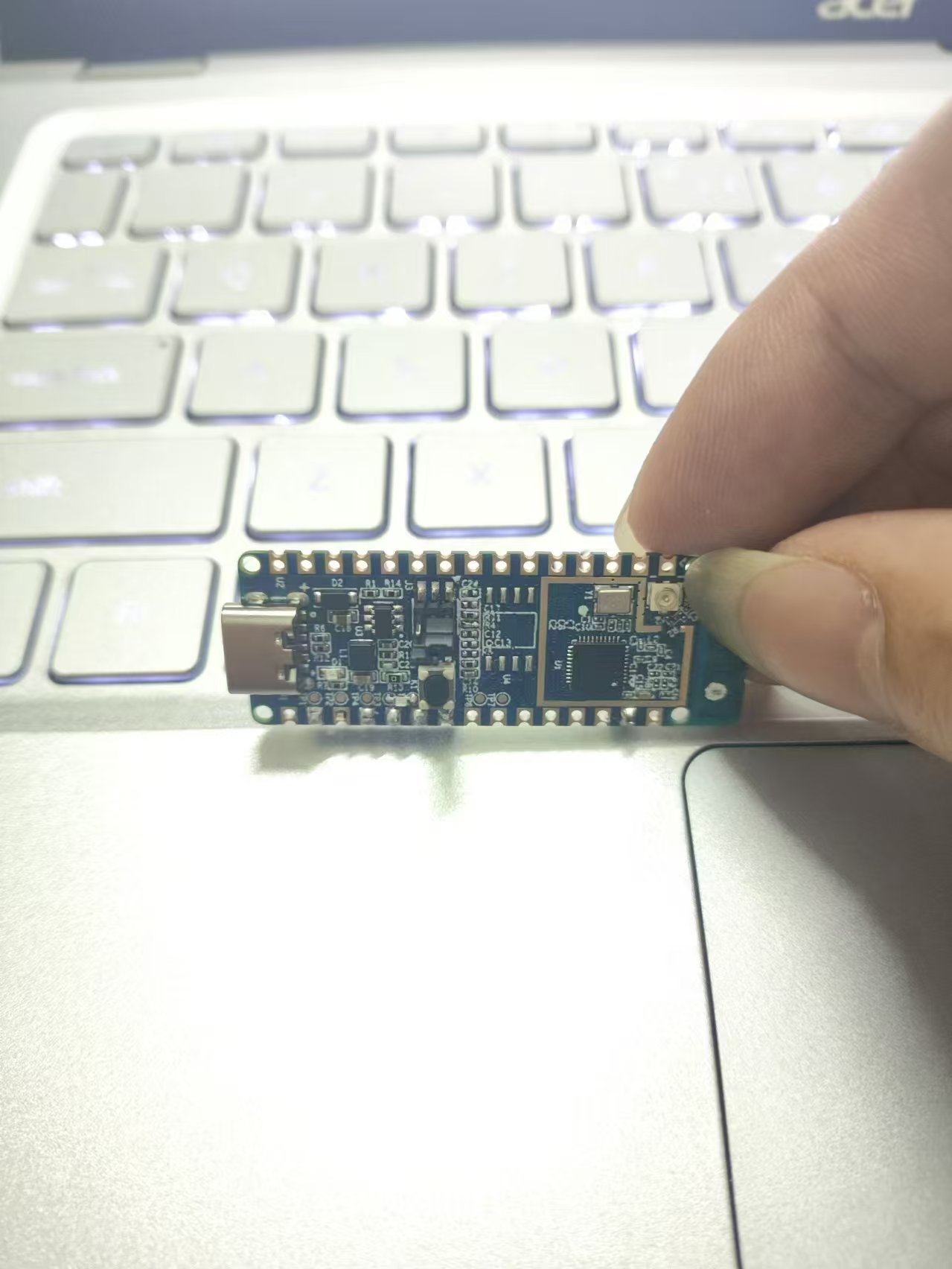

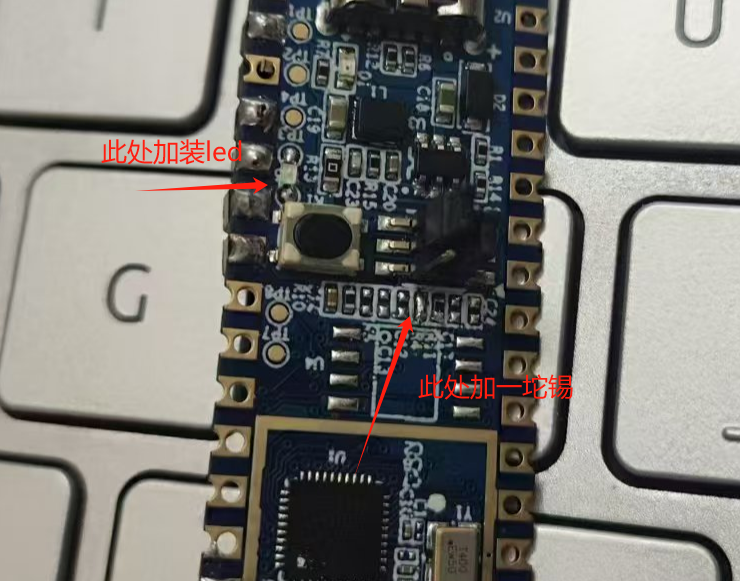

拿到板子先改2个点
1：把R4电阻上一坨锡短接，原本是应该接0402的1k电阻，如果你方便的话焊接一个0402的1k电阻在R4上也可以
2：开发板没有板载用户led, 我在在Tp3(PA6)和Tp5(GND)的位置上焊接一个0603的led,方便我们点灯测试 ，焊接时注意led二极管的方向不要错。
烧录接线：
GND接串口少录器GND
PA4接串口烧录器RX
PA5接串口少录器TX
3V3接串口少录器3V3
废话不多说废话跟着步骤操作，看我如何简单搞定点灯程序

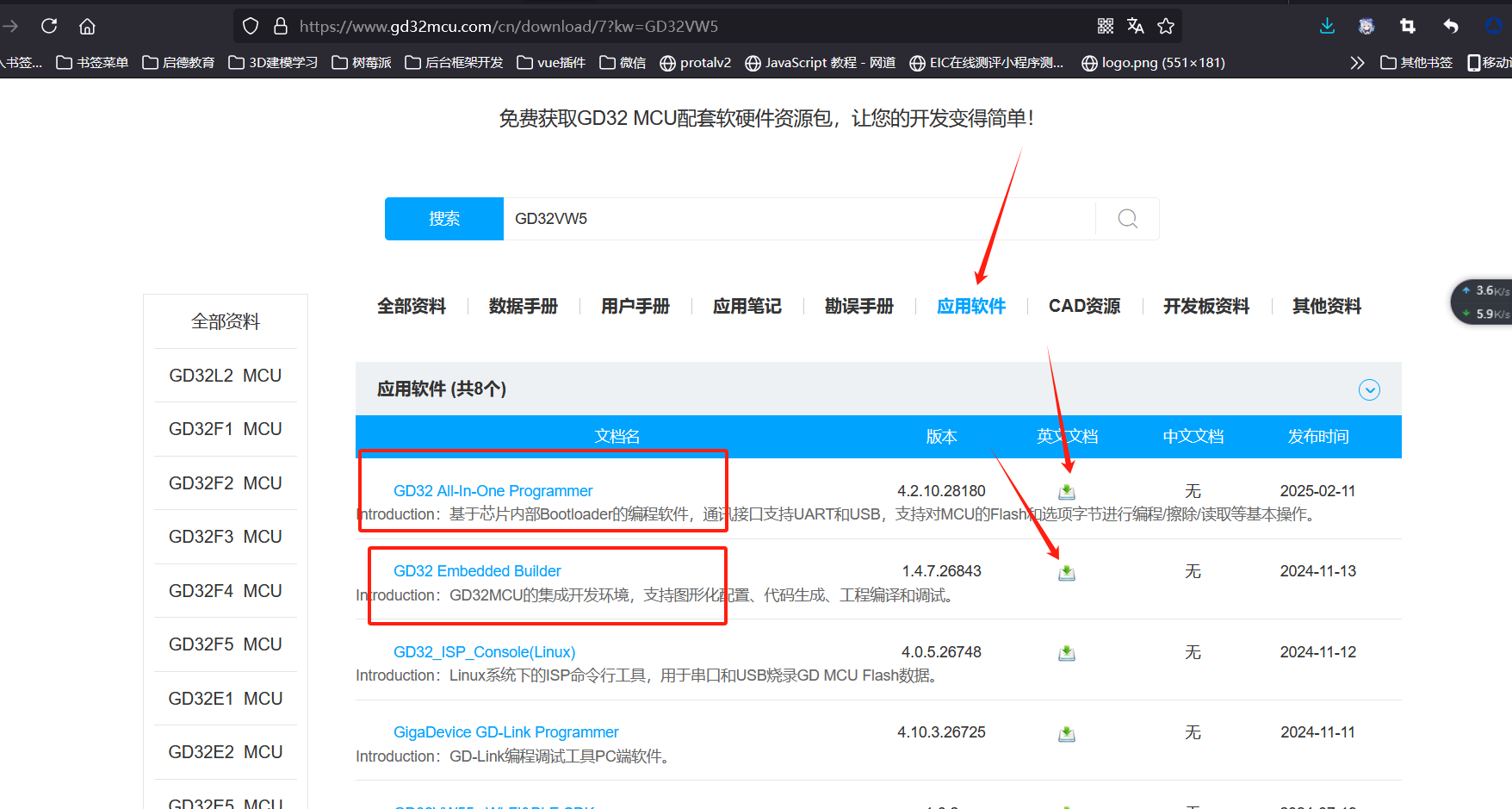

进入GD官网下载所需资源
https://www.gd32mcu.com/cn/download/7?kw=GD32VW5
下载得到2个压缩包，移动到我们的常用软件目录中去或者自己建立一个用于存放的目录，注意，整个目录尽量不要出现中文。

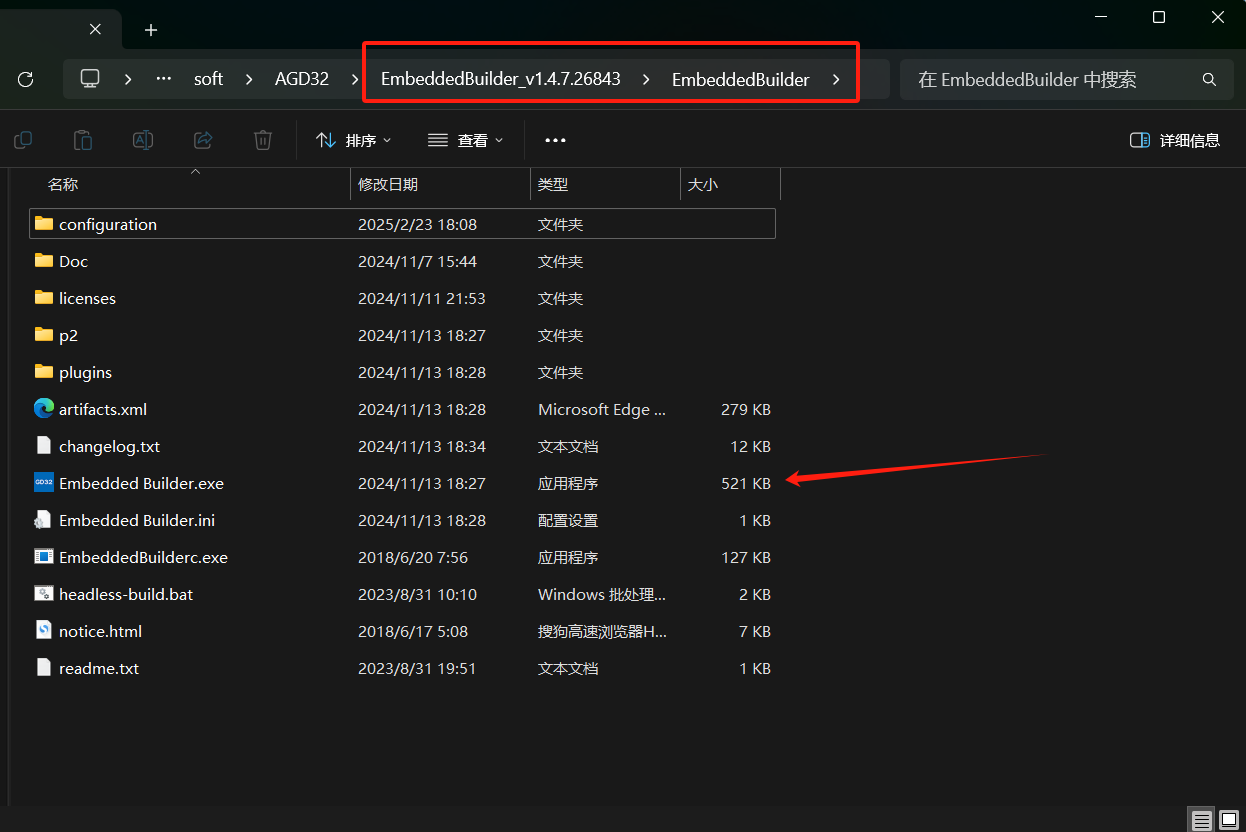

下图是开发软件，双击打开，会让你设置一个项目存放的工作目录，可以按照喜好设置一下

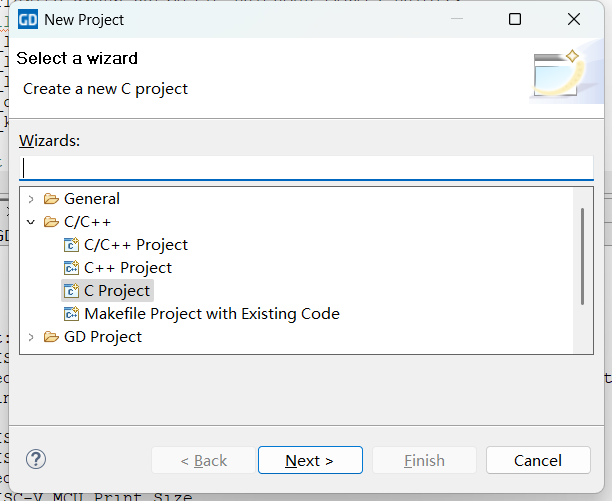

欢迎关掉页面，选择新建C项目

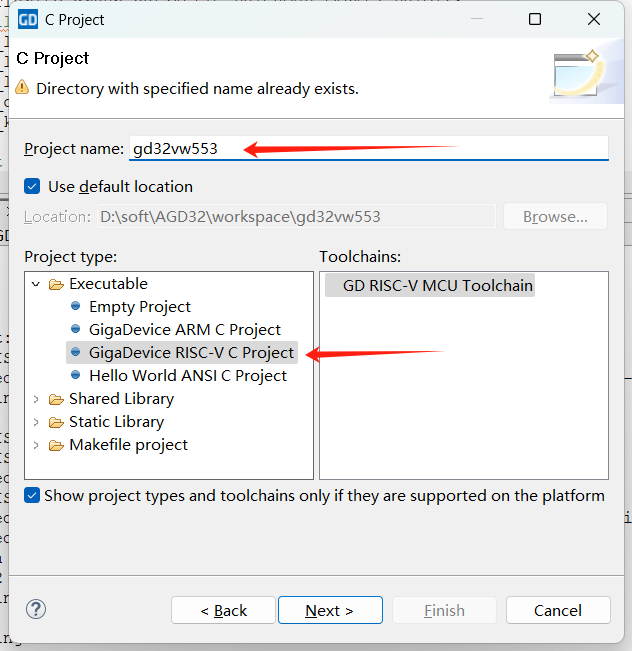

键入项目名称，选择RISC-V项目类型

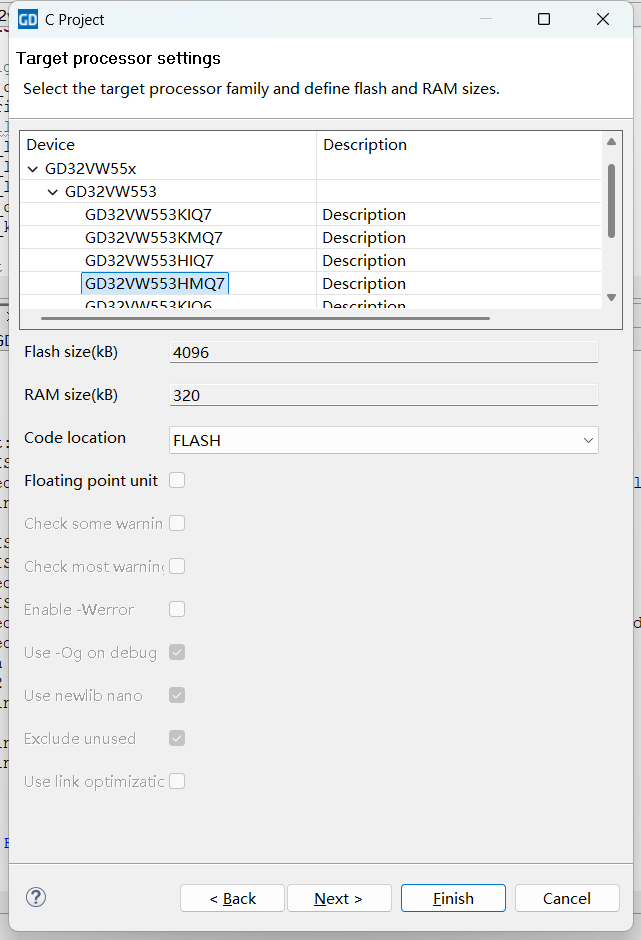

选择GD32VW553HMQ7芯片，可以直接finish完成，也可以去下一步看看，下一步的设置保持默认即可
至此项目已经在软件创建完成，可以开始编程了。

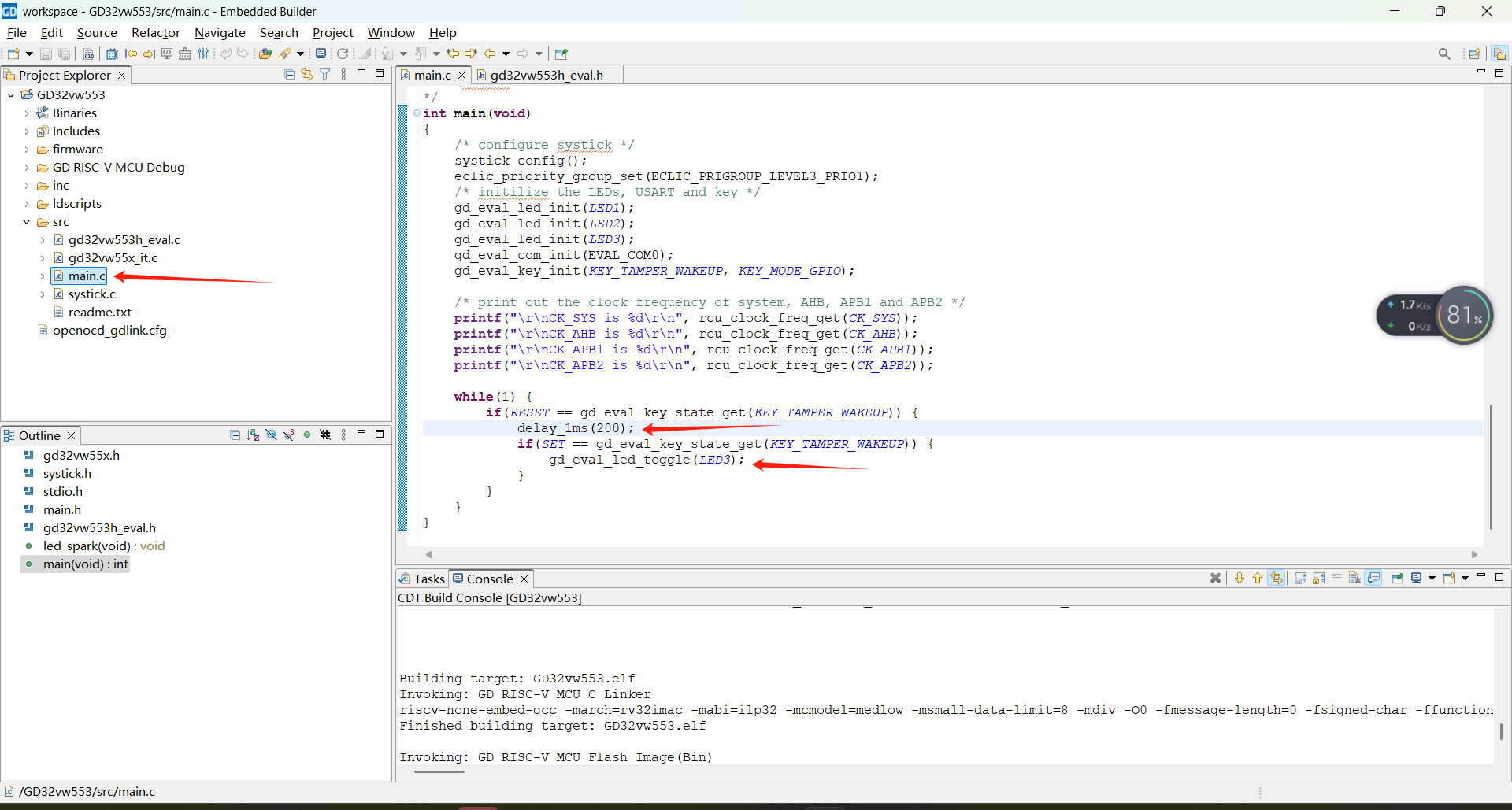

打开main.c文件
将代码拉带最底部，找到delay_1ms(10);这行代码，将数字改为200。 这里的意思是控制led多久闪一次。
找到gd_eval_led_toggle(LED1);这一行代码 改为gd_eval_led_toggle(LED3);

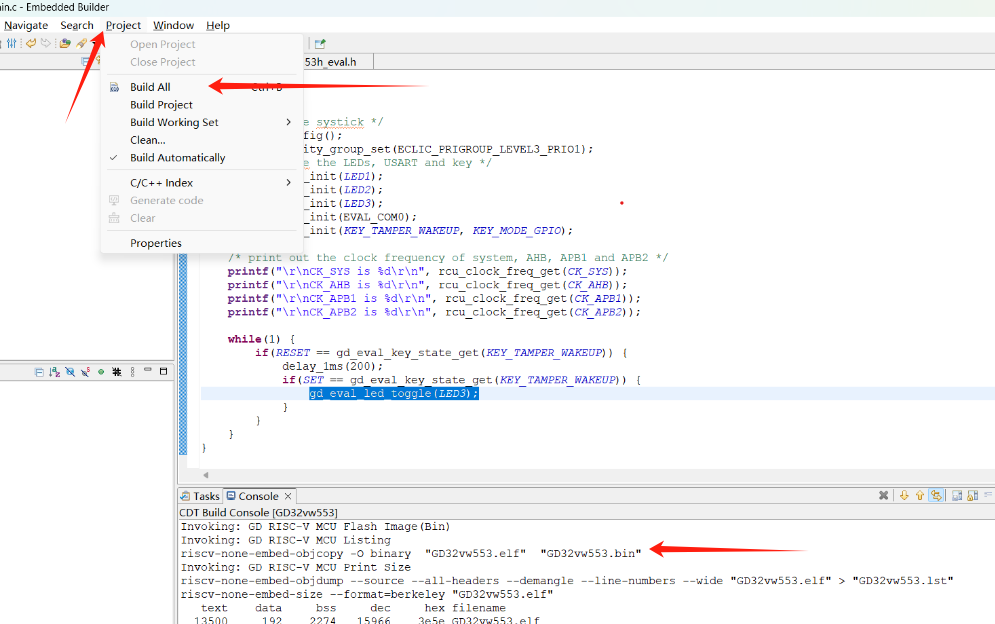

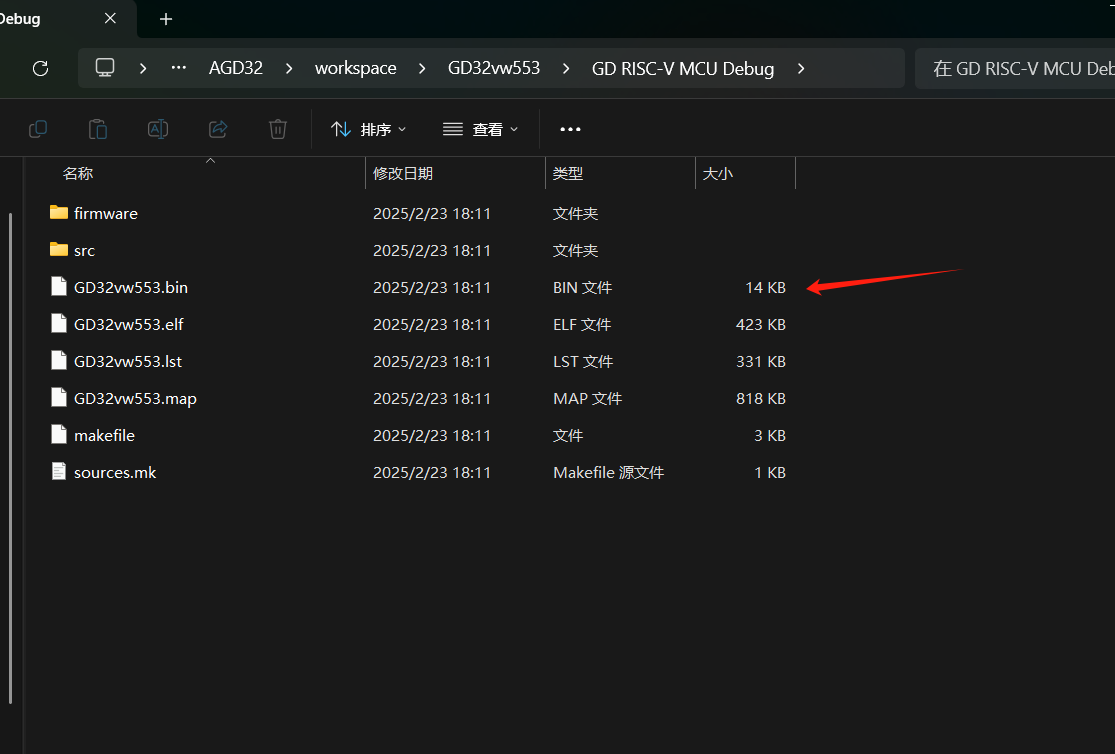

然后点击project -> Build All编译项目，项目编译完成会看到有个.bin文件生成，在项目目录下可以找到该文件

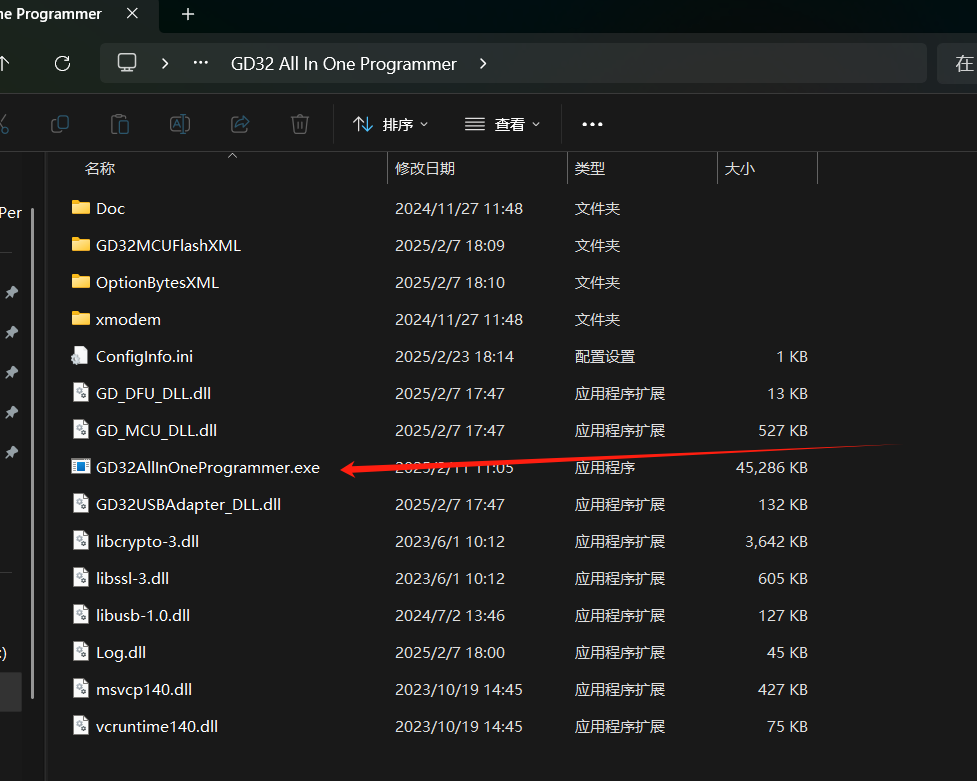

然后打开固件上传软件
将开发板跳线帽短接到Boot0

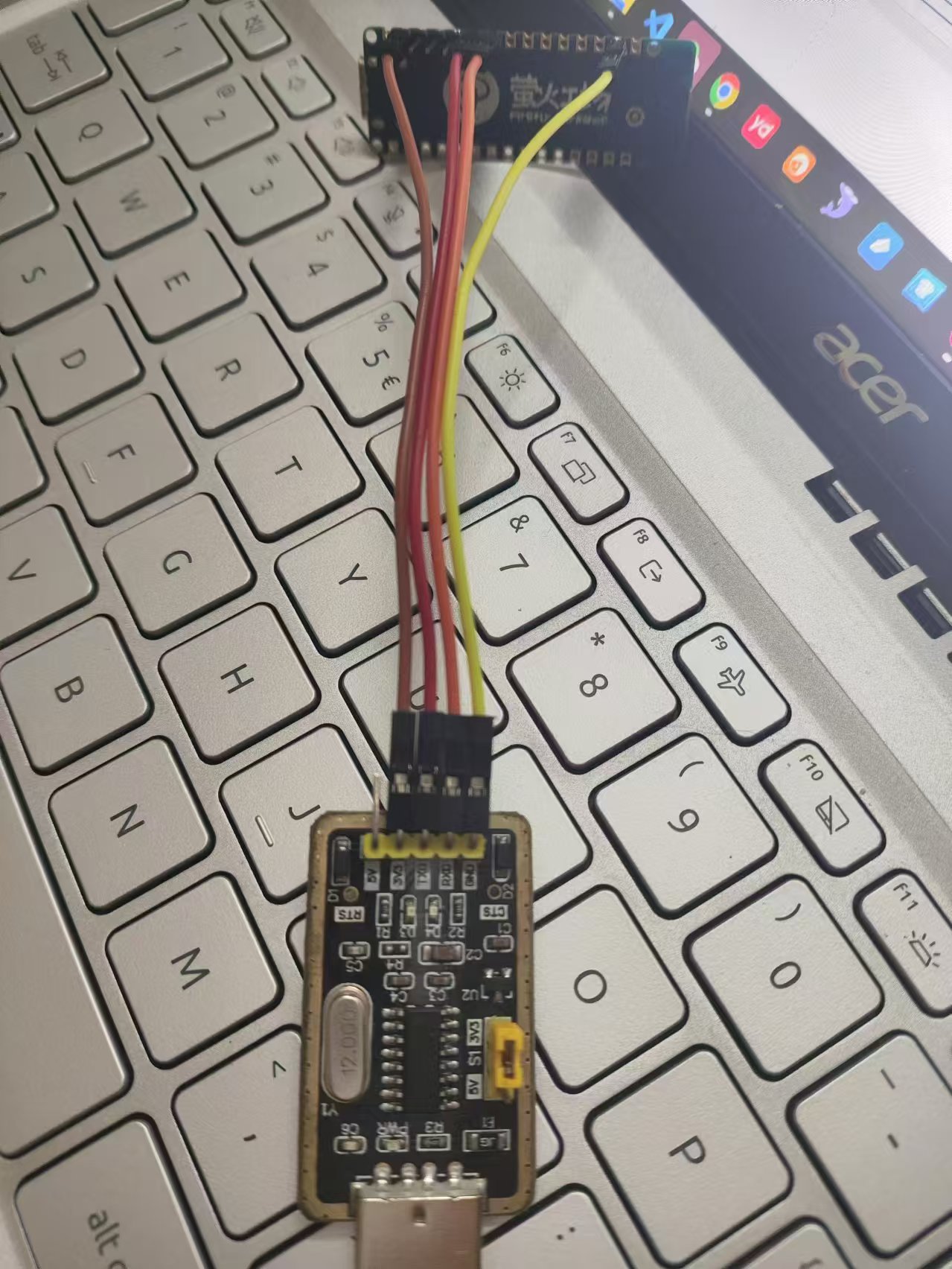

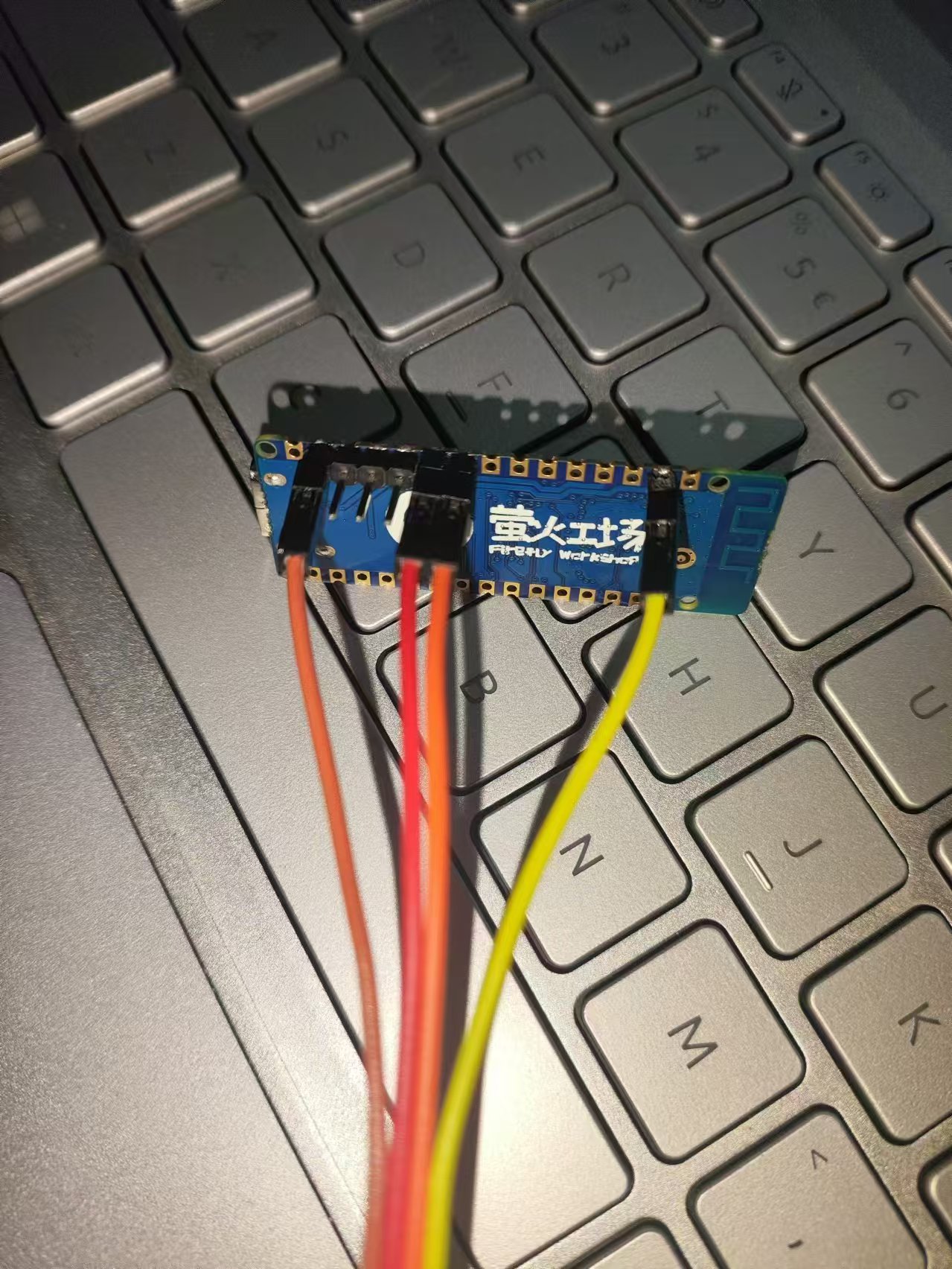

将开发板与串口调试工具连接好
GND接串口少录器GND
PA4接串口烧录器RX
PA5接串口少录器TX
3V3接串口少录器3V3

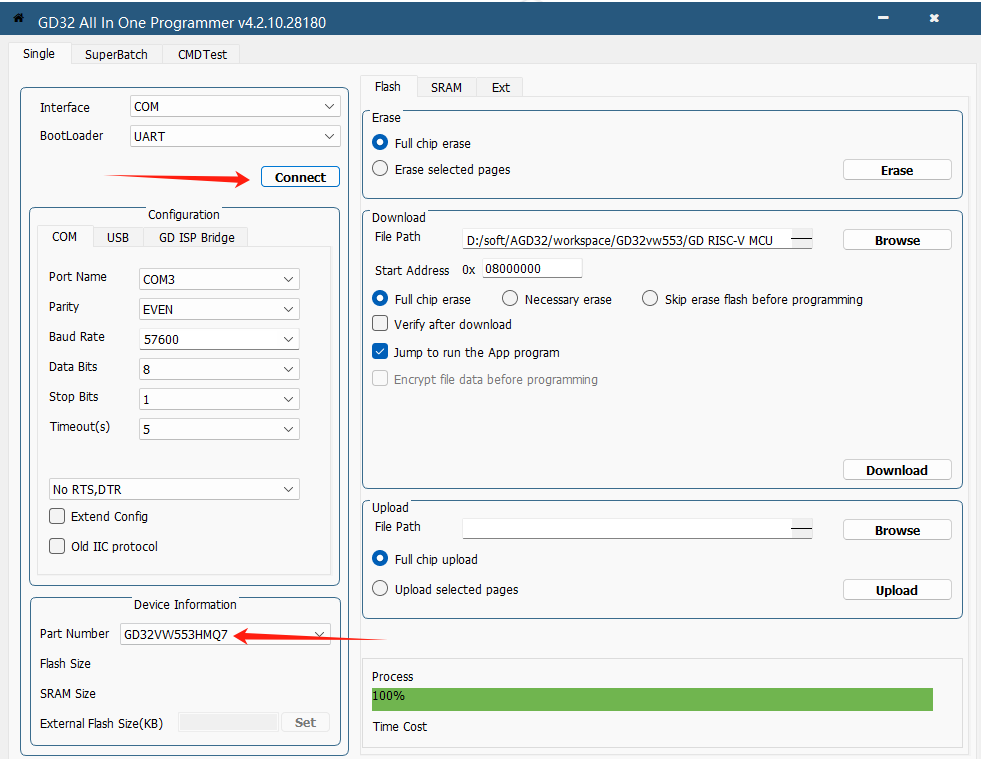

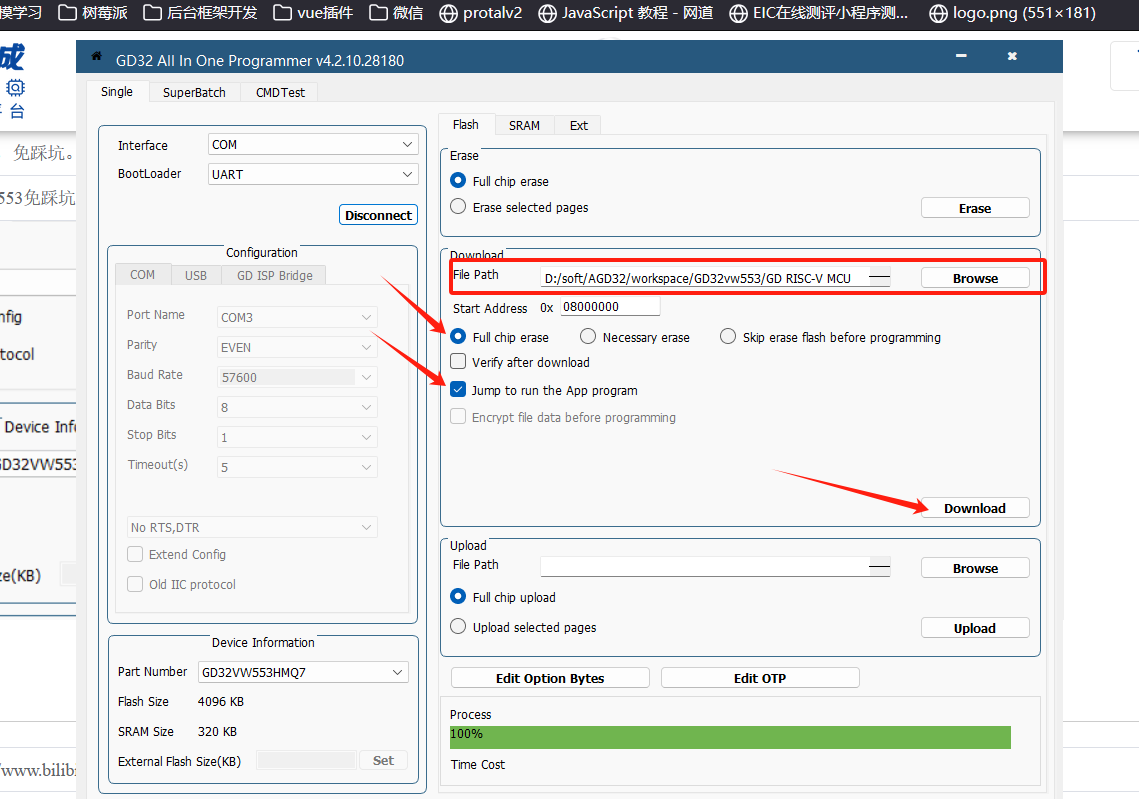

在上传软件中选择对应的串口和芯片型号然后点击Connect连接单片机，如果连接成功，左下角芯片型号下面会显示出flash和ram信息，如果连接失败请检查接线是否对，线材是否通常，烧录器是否可以正常工作。
然后选择刚才在项目里编译好的.bin文件，如图所示选择全片擦除后烧写和烧写完自动运行程序。
然后点击download下载程序到单片机。
等到进度跑完100%，可以看到程序已自动开始运行，led按照既定的频率闪烁
