1、前言

本篇主要是烧录的软硬件设置操作实践

萤火工厂GD32VW553-IOT新手入门测评(1) https://www.iceasy.com/review/1896407690754072578

2、烧录之硬件配置

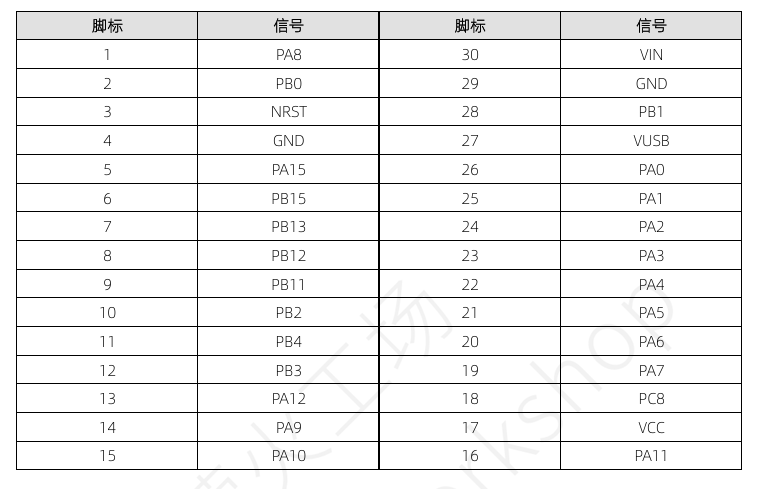

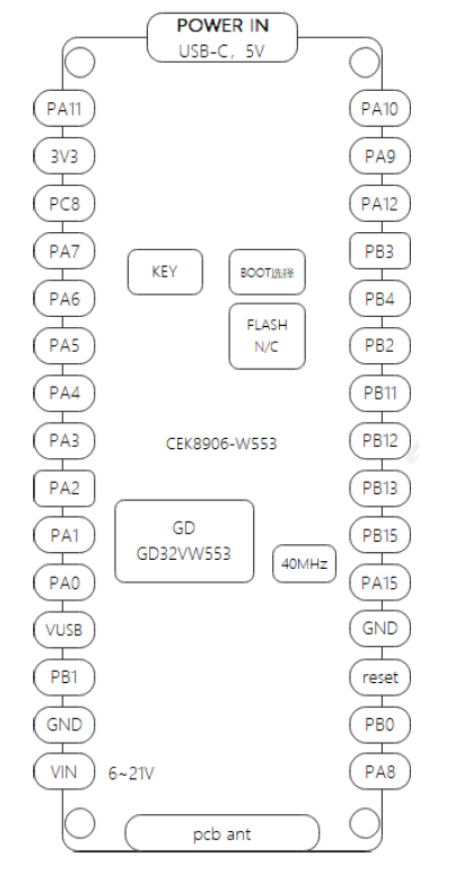

2.1 GD32VW553-IOT引脚图说明

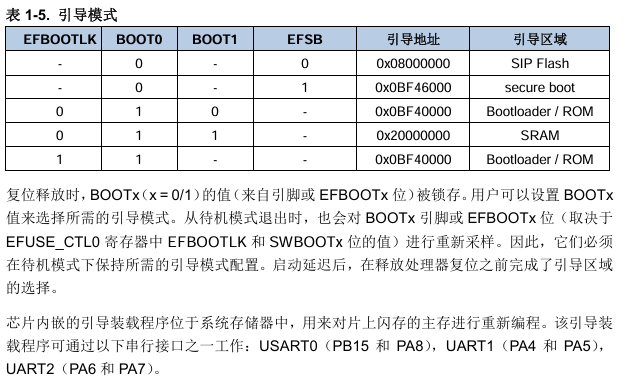

2.2 引导模式说明

根据上面的引导说明，需要对板子进行跳线设置，如下图：

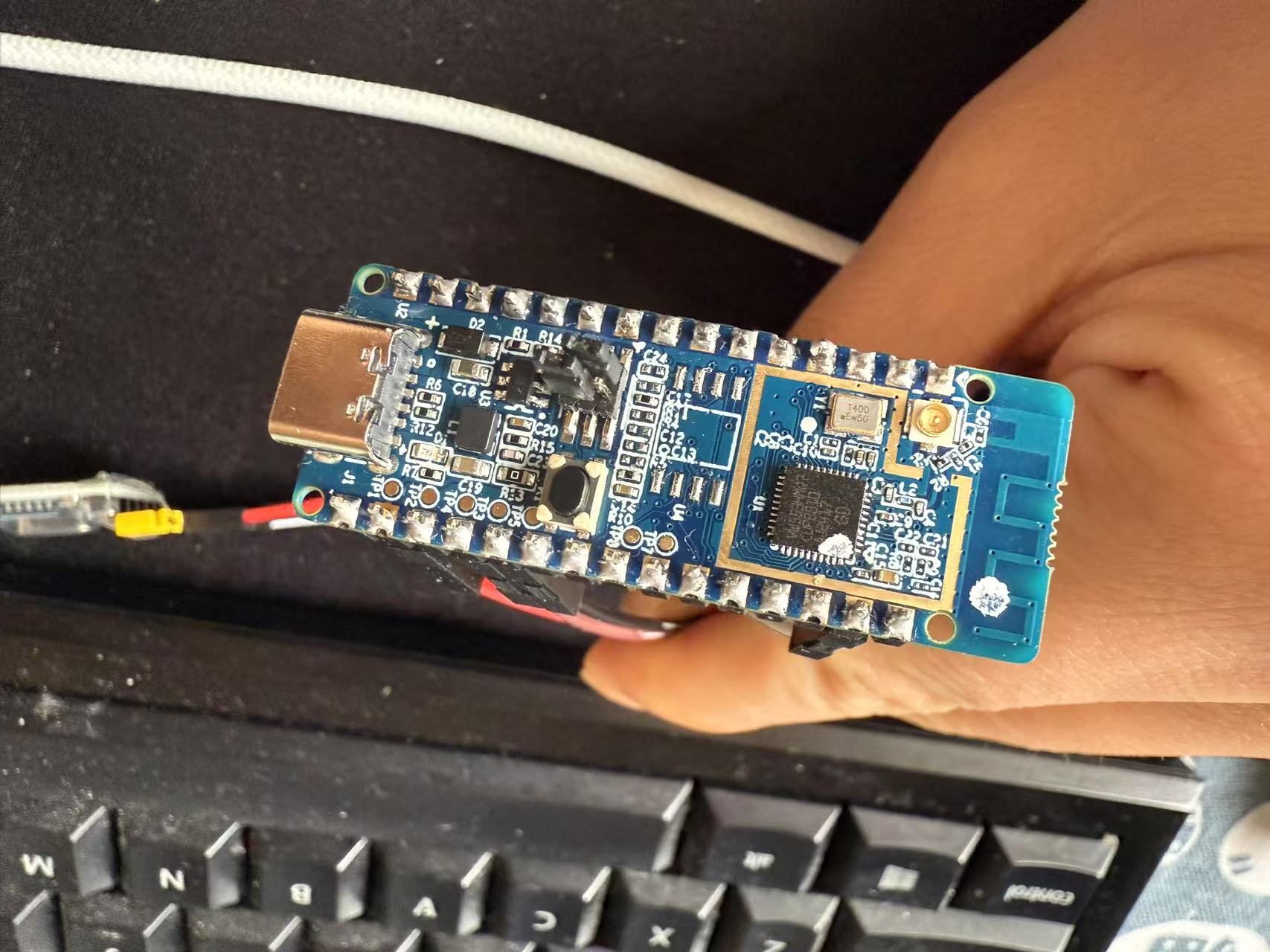

如图调整按钮上面的跳线帽设置

其实跳线还是不是很明白，主要还是参考其他UP主的操作，希望有大佬能解释一下 让我彻底理解

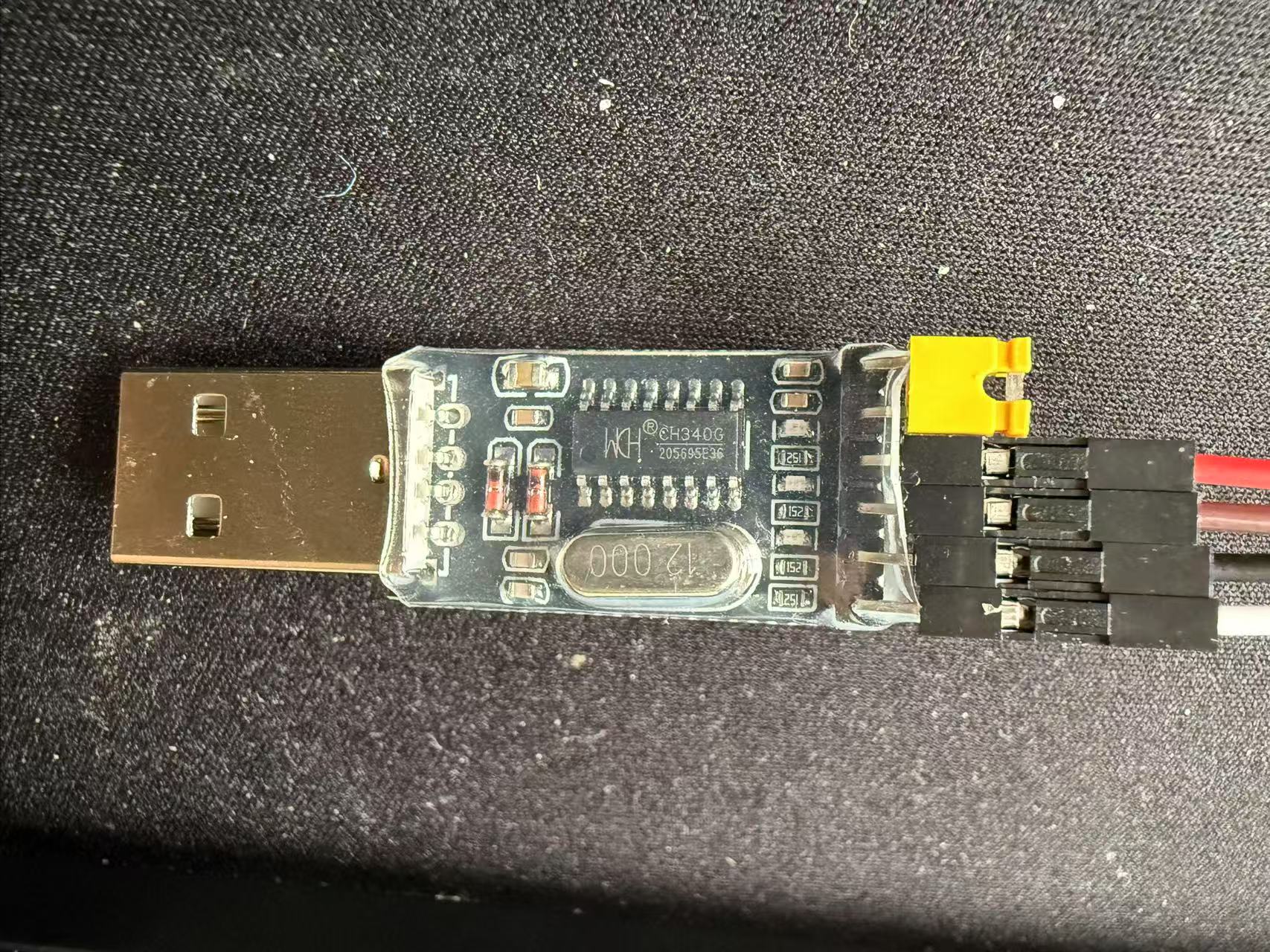

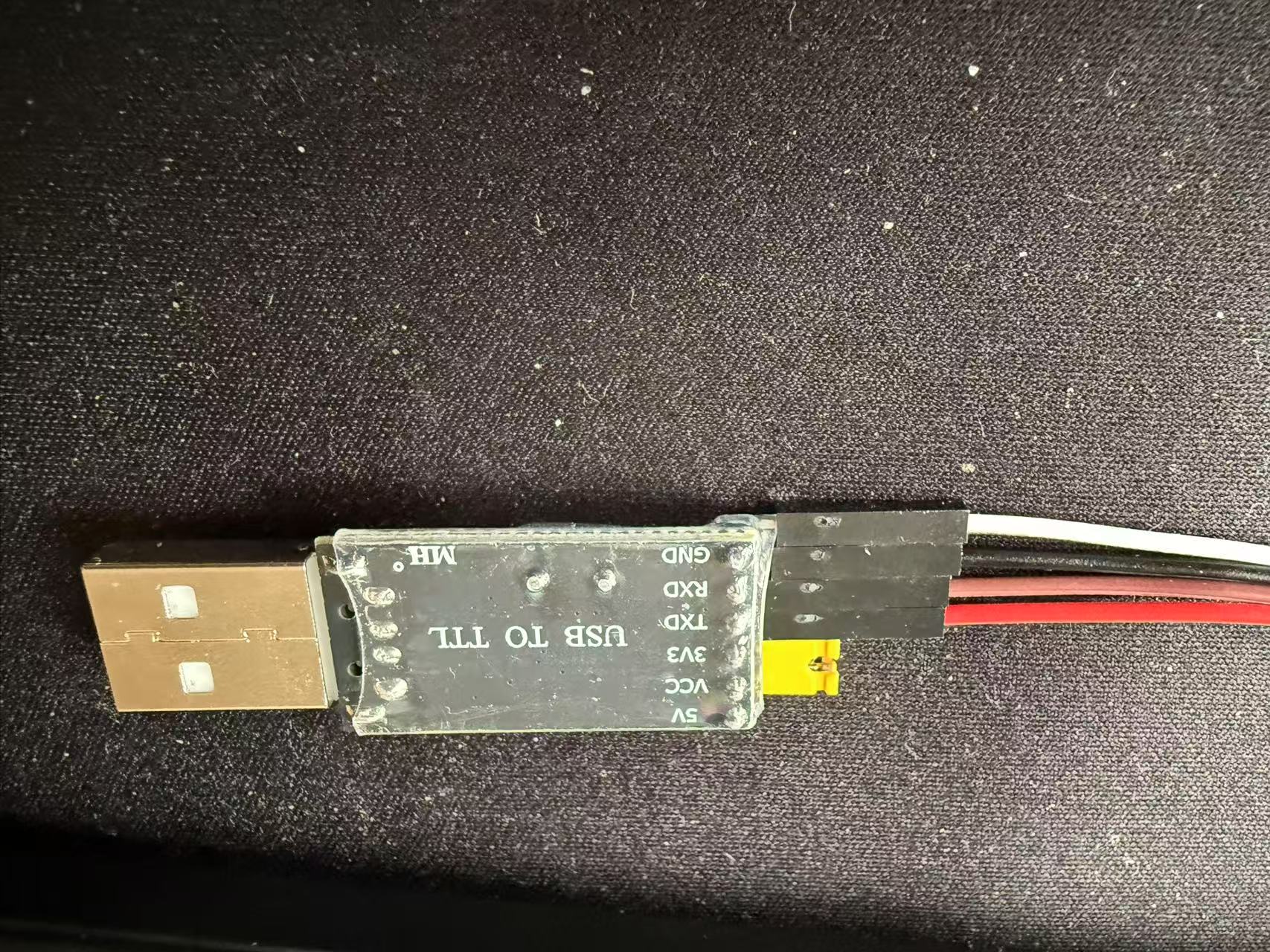

2.3 USB TO TTL 联线设置

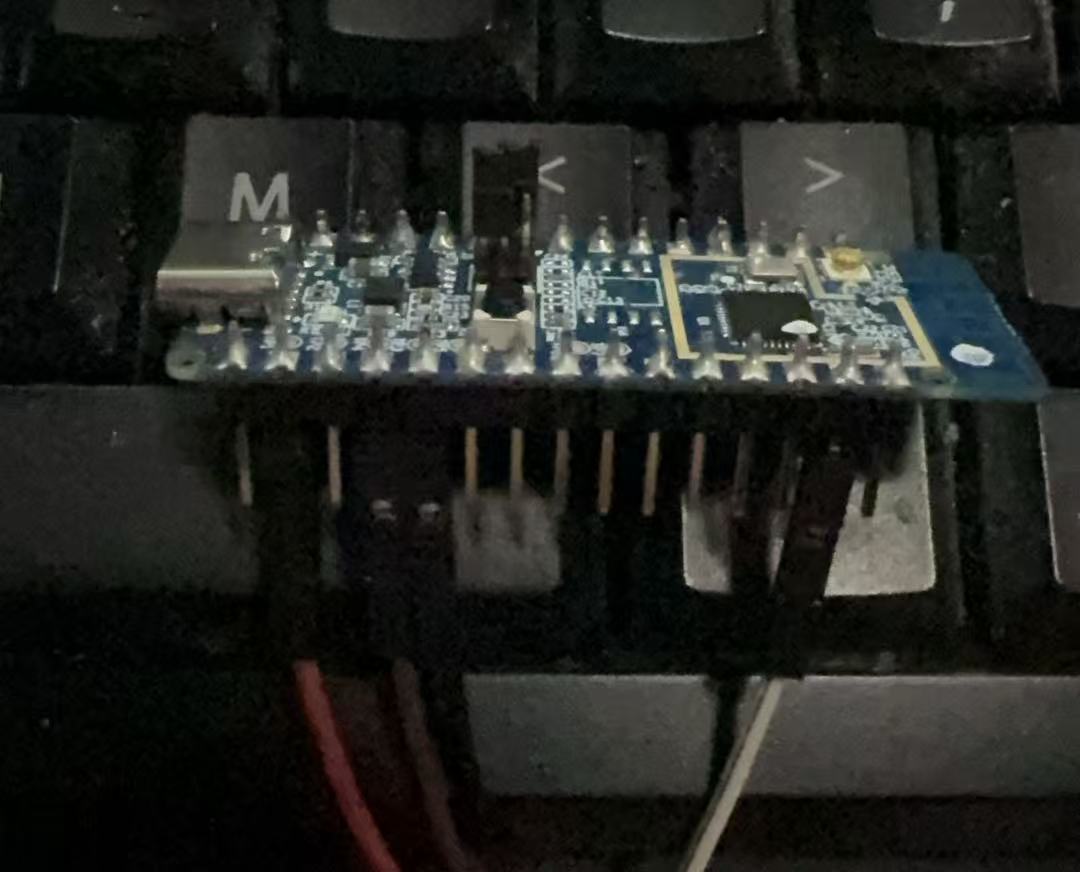

如下图，将烧录小板的3v3引脚与与板子17号3v3引脚相连，GND与板子29号GND引脚相连，TXD与板子19号PA7引脚相连， RXD与板子20号PA6引脚相连

3、烧录之连接烧录

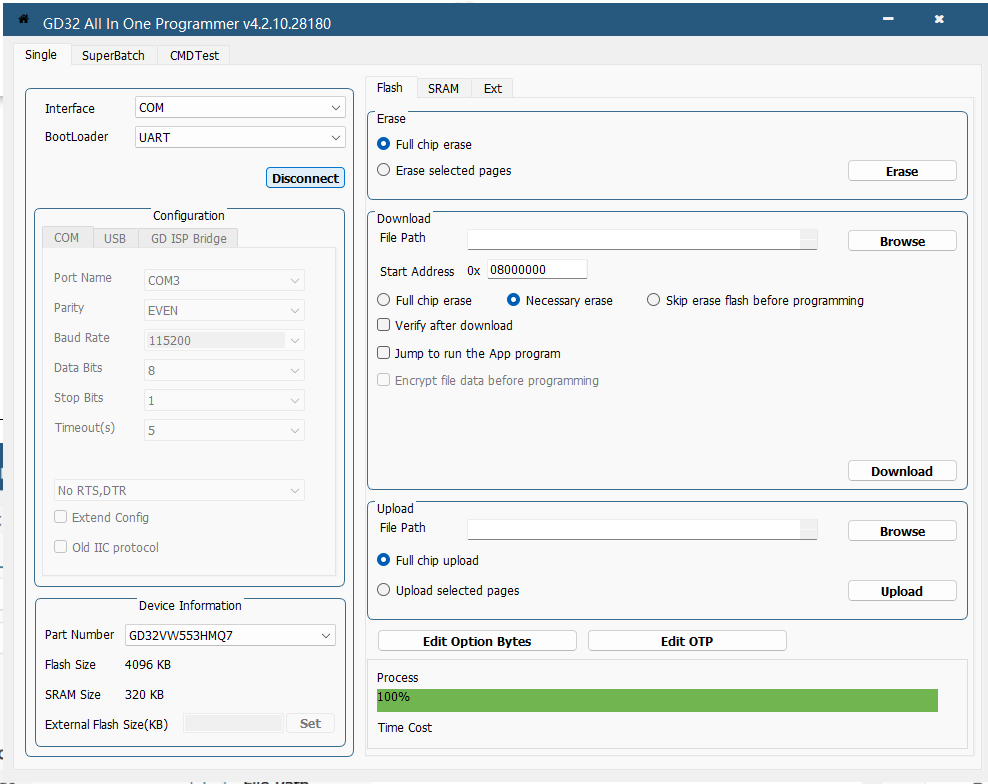

线缆连接好后，打开软件GD32AllInOneProgrammer

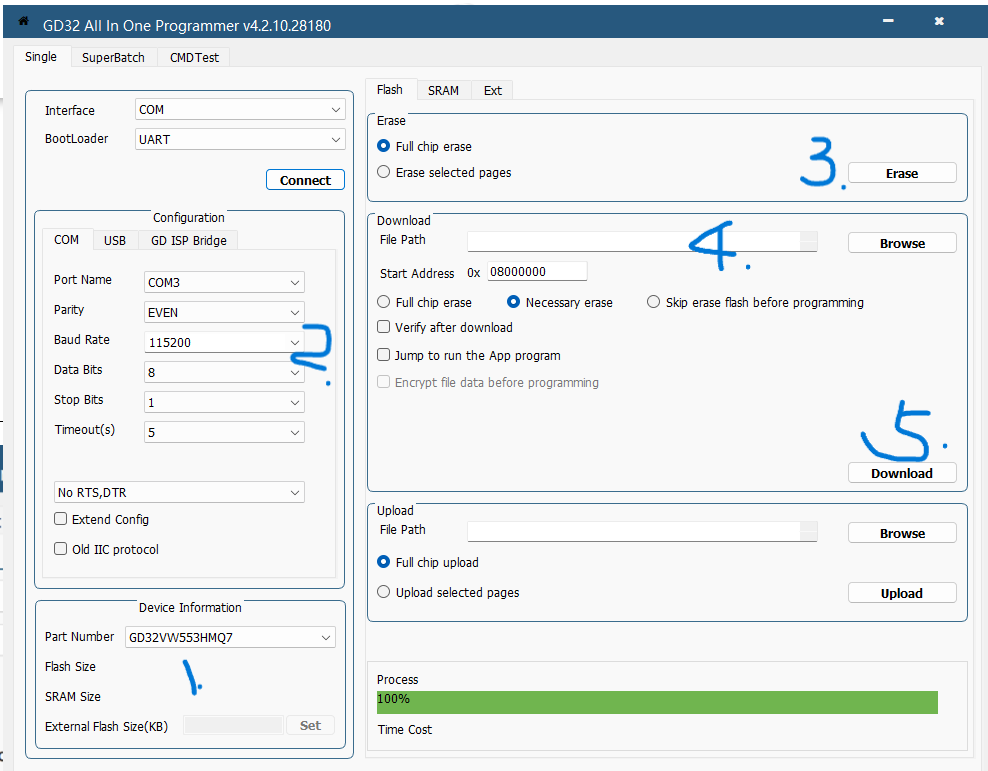

按图上顺序，先选择设备芯片型号GD32VW553HMQ7，再设置波特率为115200

然后与连接烧录器，点击connect，进行连接，连接成功后，此时下面Device Information信息页应该显示Flash Size等

如果连接失败，请按一下板子的复位按键，再次连接尝试

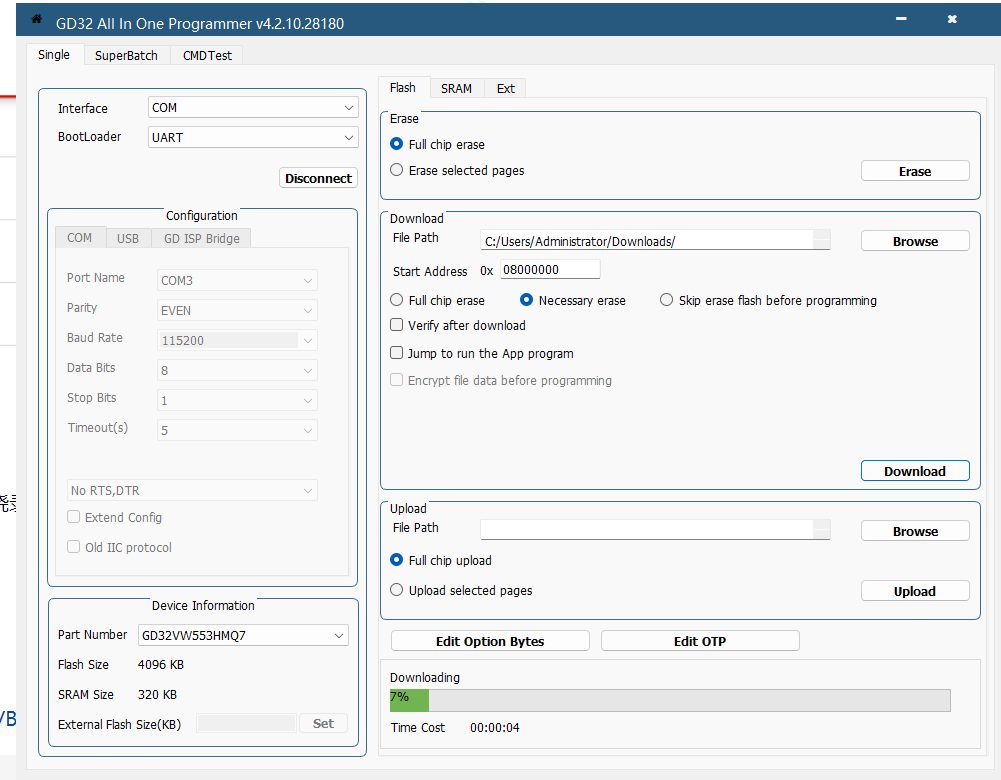

然后依次抹除现在芯片内的程序，选择已经编译好的bin文件进行，download 写入操作

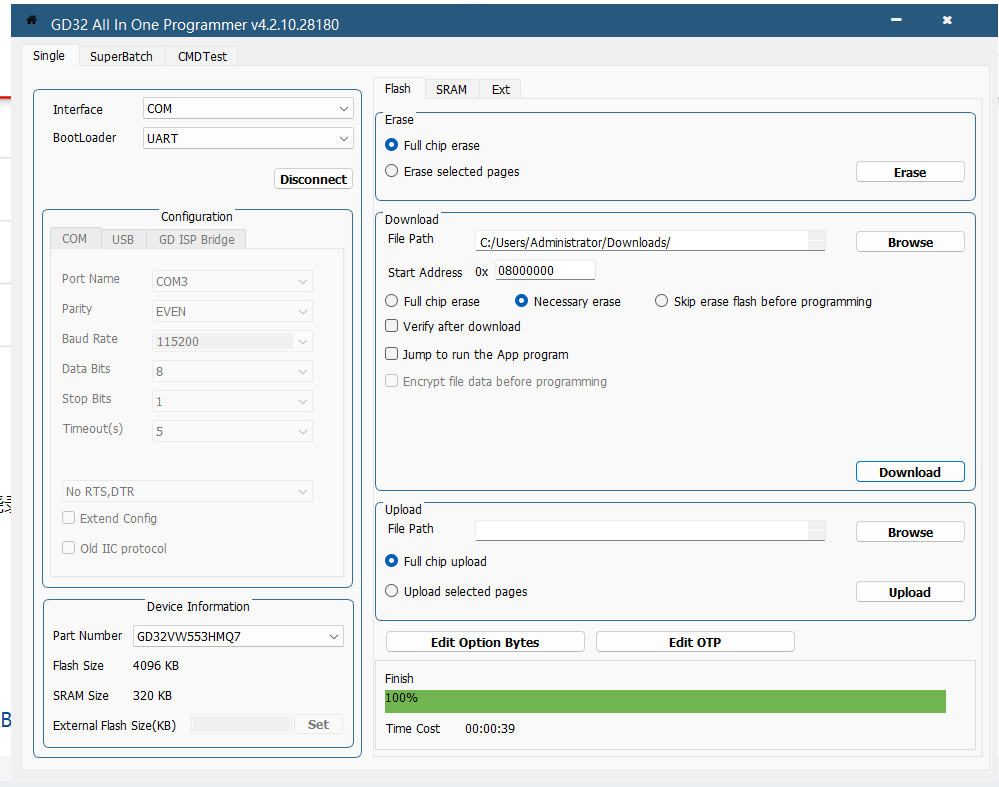

写入完成后，断开连接，将跳线帽复位，板子就正常运行啦

4、总结

此次烧录其实还是走了很多弯路，主要是板子上的跳线设置和烧录小板的连接，一直没有理解文档中的跳线设置，还是在其他UP主的测评文章找到了解决方案，

尤其是有些细节，比如在连接前要做复位操作，这个对新手来说还是要花些时间琢磨，希望以后文档可以出一份，板子实操的手册，这样对比用户手册相互印证，应该会更快上手。
