1.板子改动两点
1.在R4焊上1k电阻或者直接连锡短接，这个是后边下载的时候选择USB转TTL模块下载模式时用到

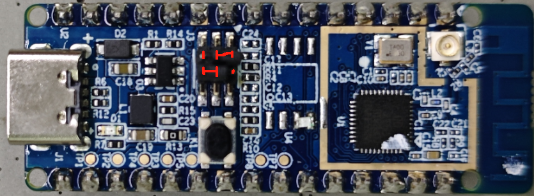

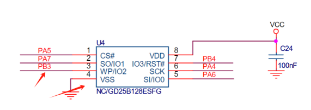

2.在U4的3号引脚和4号引脚（如图1） 加一个0603或者0402封装的LED灯（注意LED灯方向）

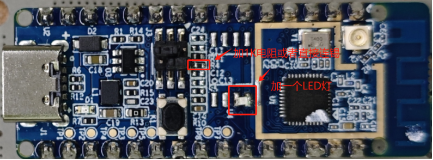

改动好的板子效果如图2
图1
图2
2.IDE相关配置
1、打开下载好的 Embedded Builder.exe

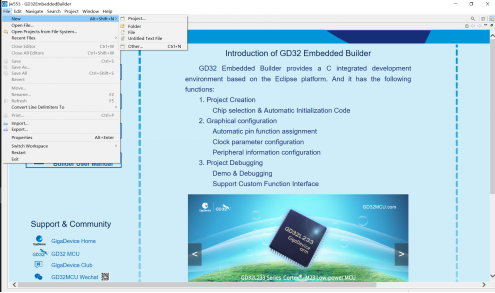

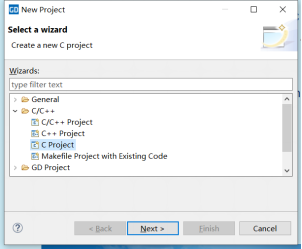

2、根据图示新建工程

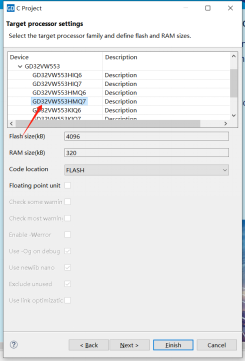

3.新建工程如下图所示

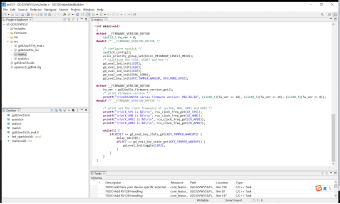

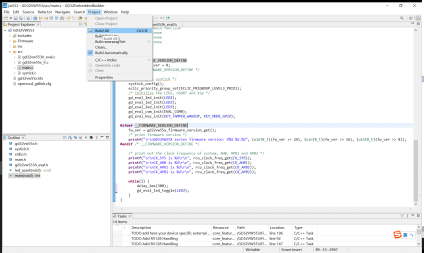

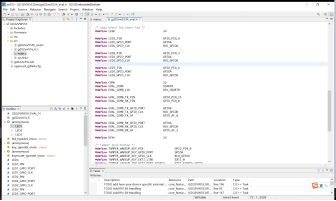

4.将LED灯的引脚改成PB3,灯改成500ms时间闪烁，如下图

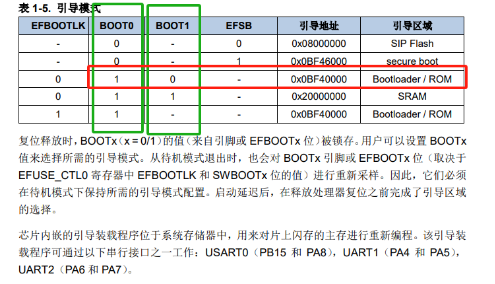

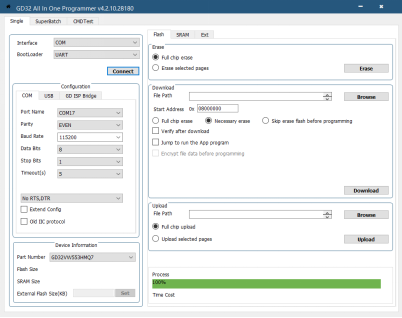

5.需要通过Bootloader 烧录，根据下图所以BOOT0（PC8）接高电平，BOOT1（PB1）接低电平，跳帽如下图所示（R4电阻焊上，BOOT0才有高电平）
3.实体效果

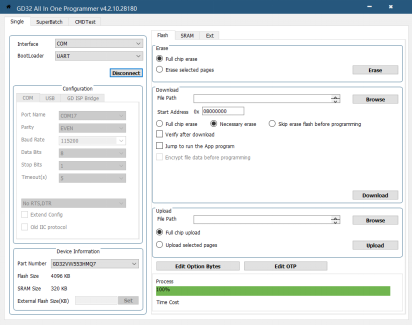

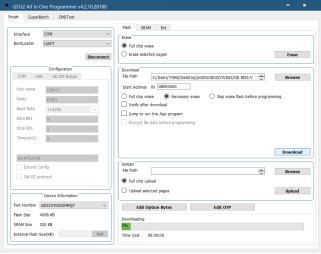

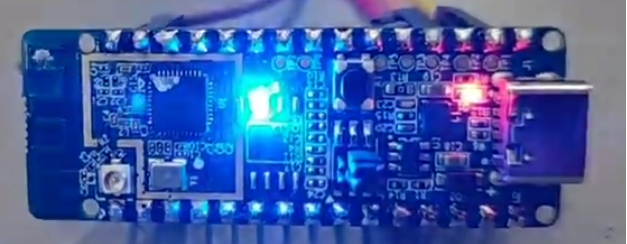

烧录完成后，将BOOT0连接GND,然后按 复位按键 复位开发板，LED灯亮时如下图
