1.开发板介绍：

近年来，物联网（IoT）的爆炸式增长正在重塑全球科技产业的格局。据IDC预测，到2025年，全球物联网设备数量将突破 550亿台，其中智能家居、工业自动化、智慧城市等场景对高速无线连接与低功耗计算的需求愈发迫切在快速发展的物联网与智能设备时代，RISC-V 作为一种先进的开源指令集架构，正逐步成为业界的焦点。

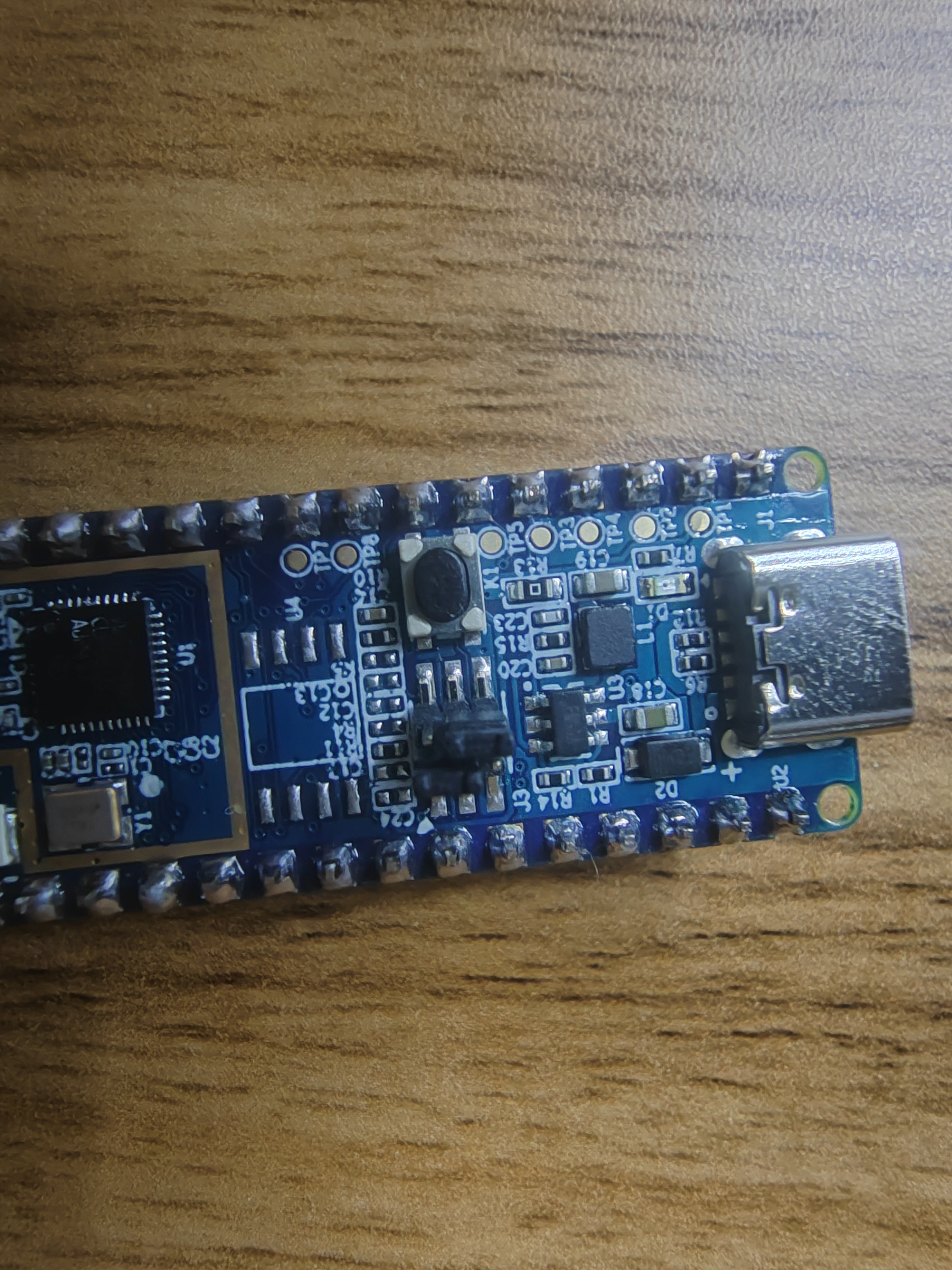

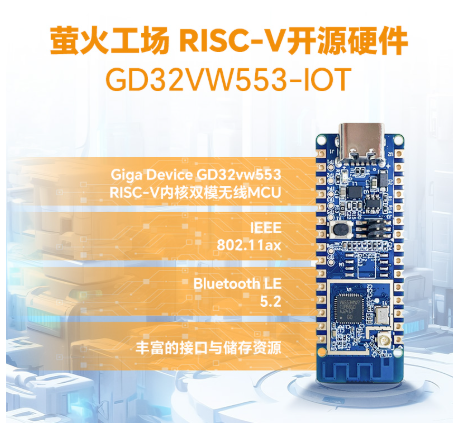

中电港萤火工场推出基于兆易创新（GigaDevice）GD32VW553——一款RISC-V内核的32位MCU的开源硬件板GD32VW553-IOT。该板集成了主控芯片卓越的无线连接能力、强大的性能与能效比以及丰富的外设接口，可享受到开源社区带来的丰富资源和便利，极大地方便了开发者的快速部署和应用创新。

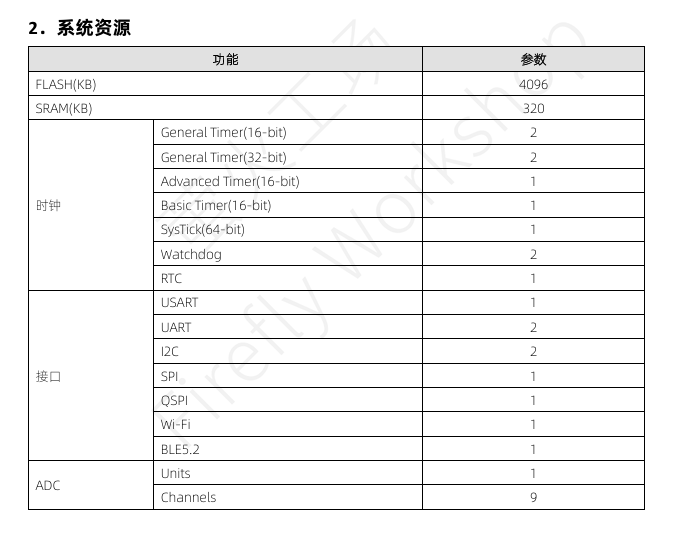

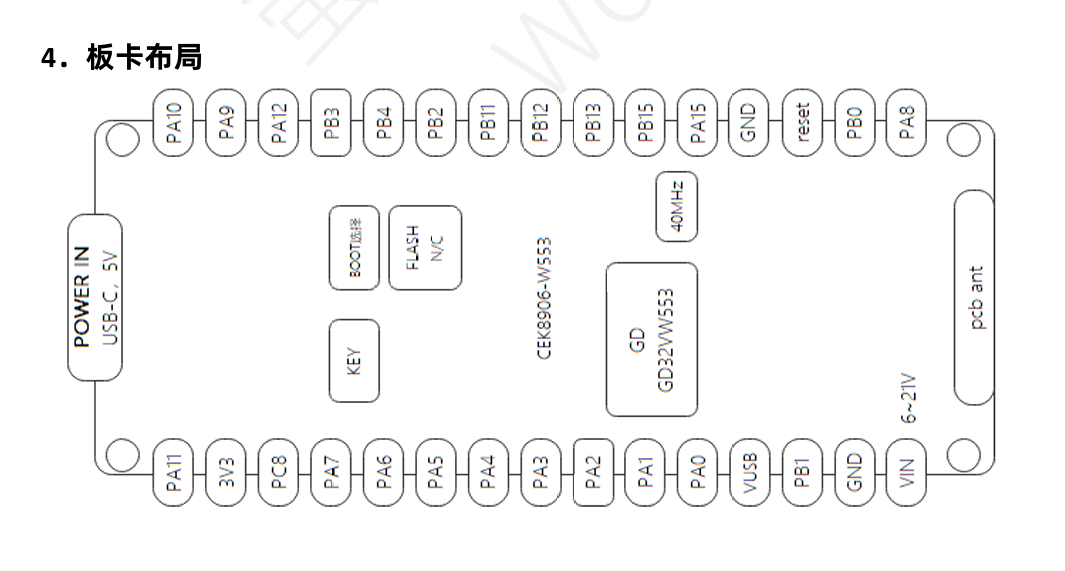

GD32VW553主控芯片拥有4MB FLASH，320KB SRAM，其余常用的外设也是一应俱全。而最大的优势在于同时板载了蓝牙与WIFI接口，这使得这款开发板具有强大的潜力，尤其是在物联网方面。

2.开发环境搭建

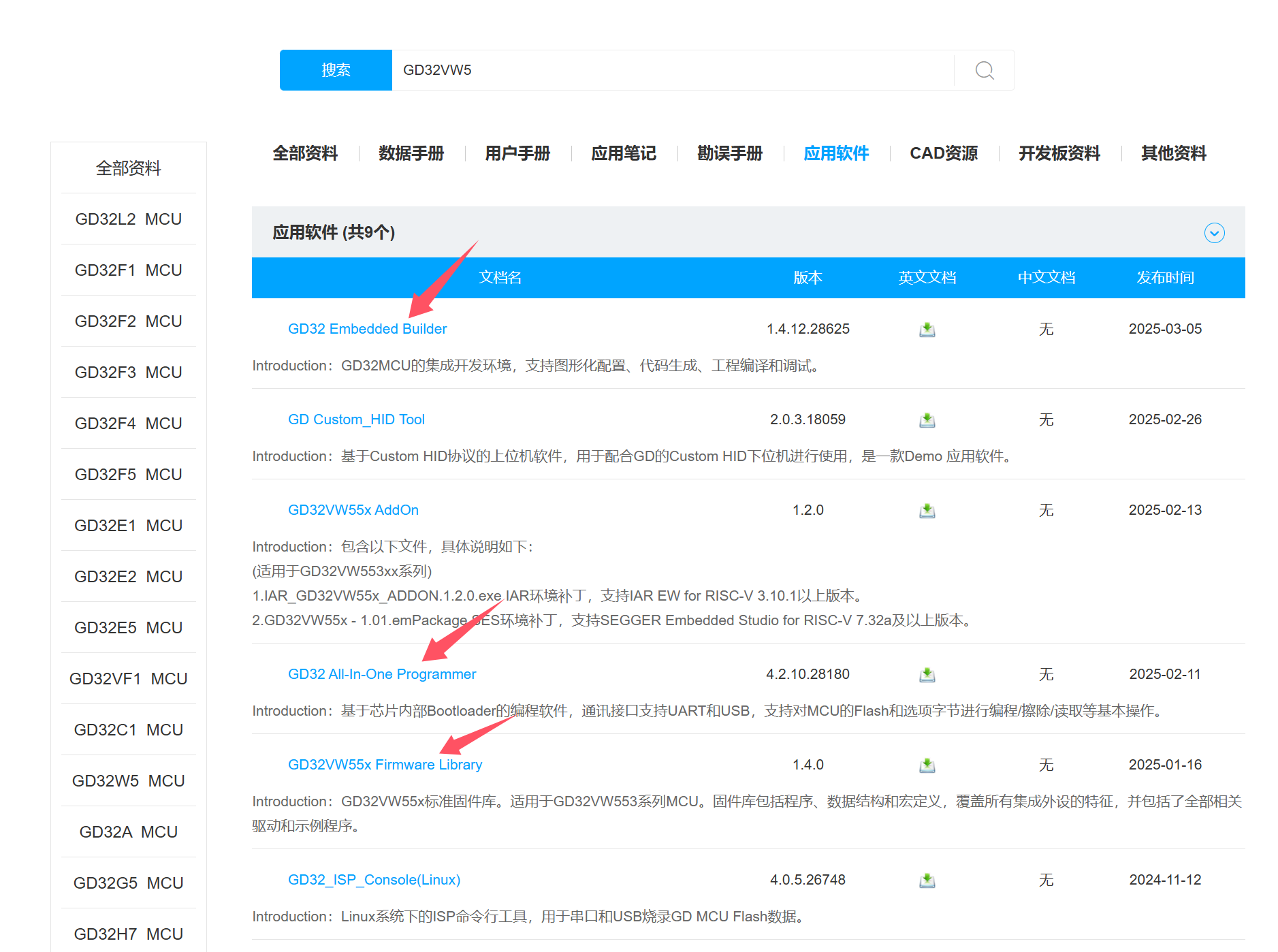

首先来到兆易创新官网下载

GD32EmbeddedBuilder：基于eclispe的集成开发环境（需要安装），用于编写代码和构建，编译

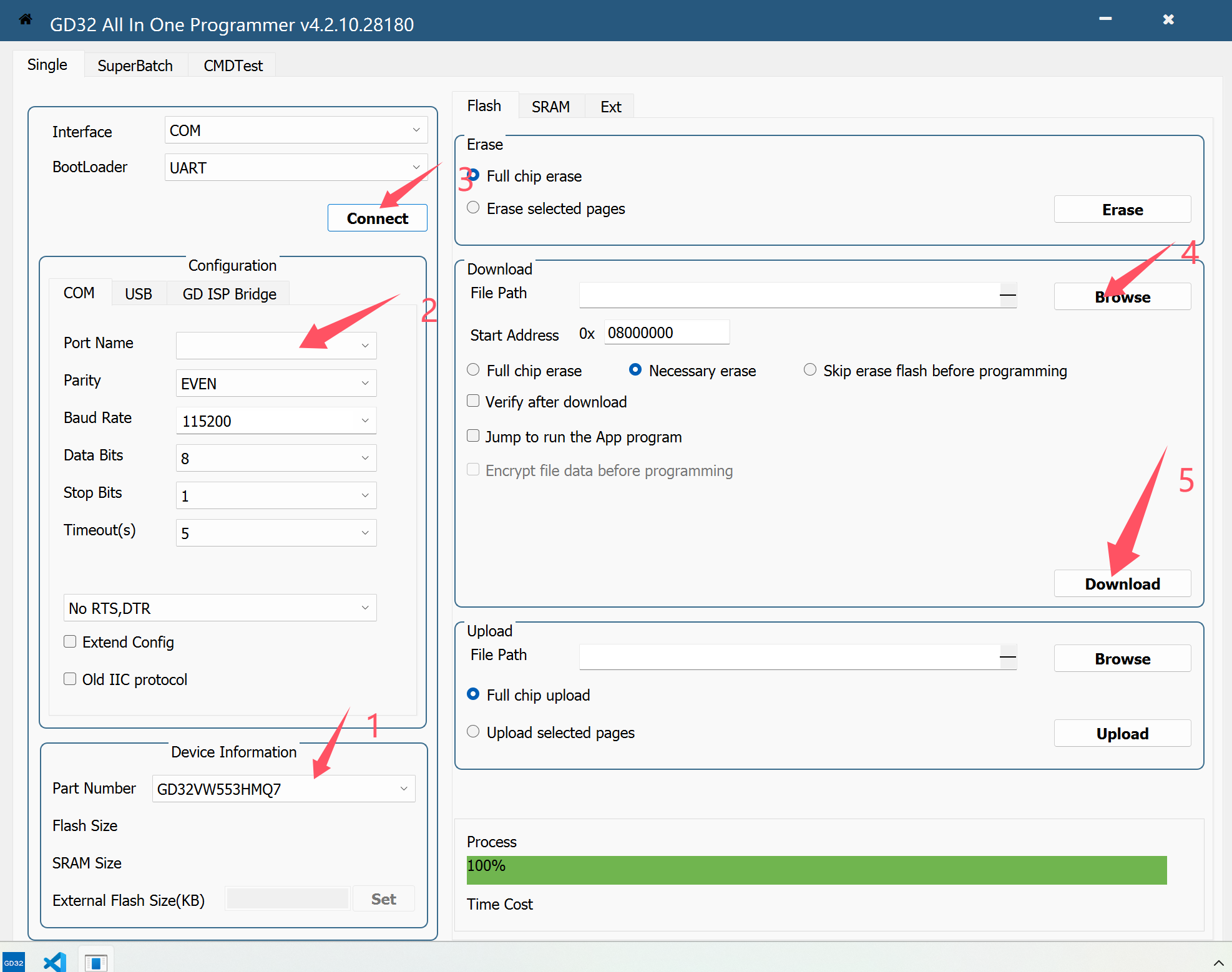

GD32AllInOneProgrammer：串口烧录软件（免安装），将编译生成的bin文件通过串口烧录到开发板上

GD32VW55x_Firmware_Library：标准固件库，里面包括示例程序等。

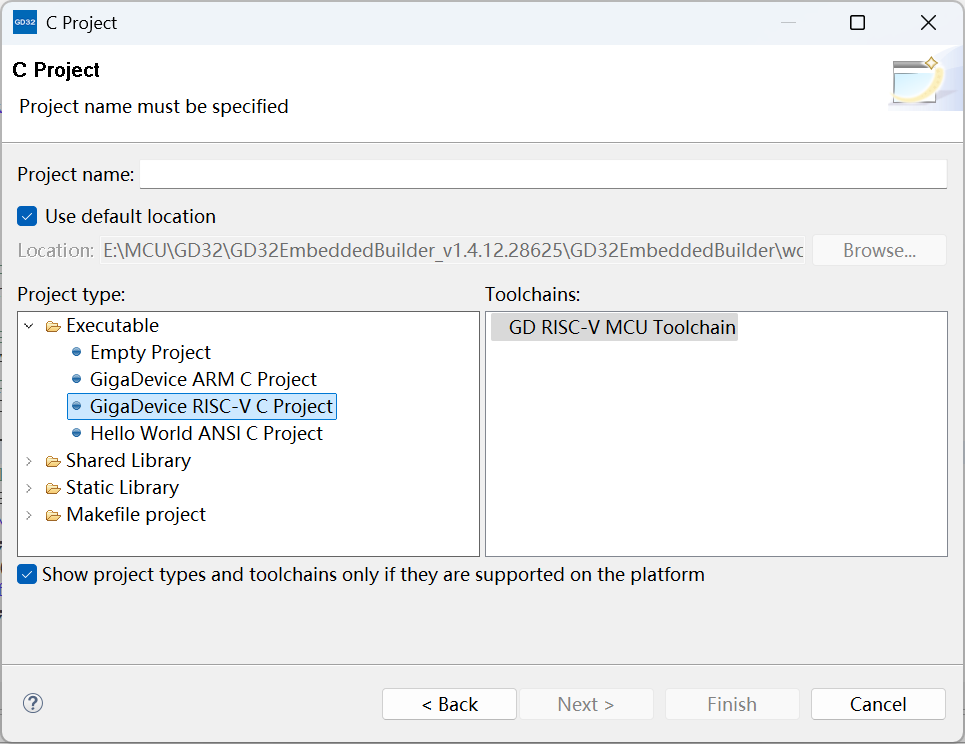

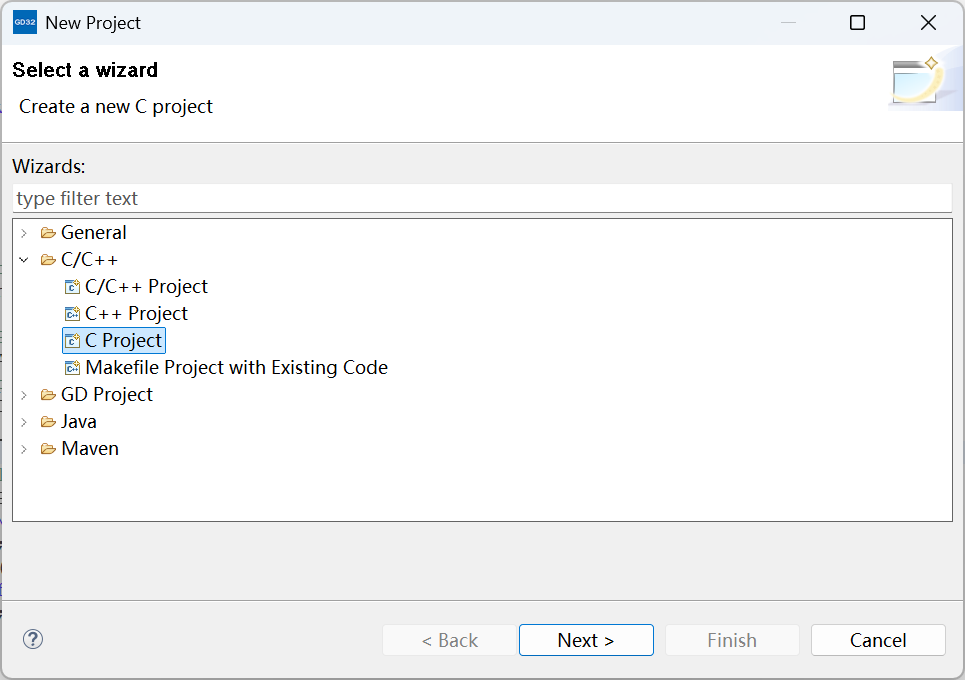

安装好GD32EmbeddedBuilder后打开，我们创建一个工程

首先选择开发语言，我这里选的是C

然后选择GD的RISC-V工具链

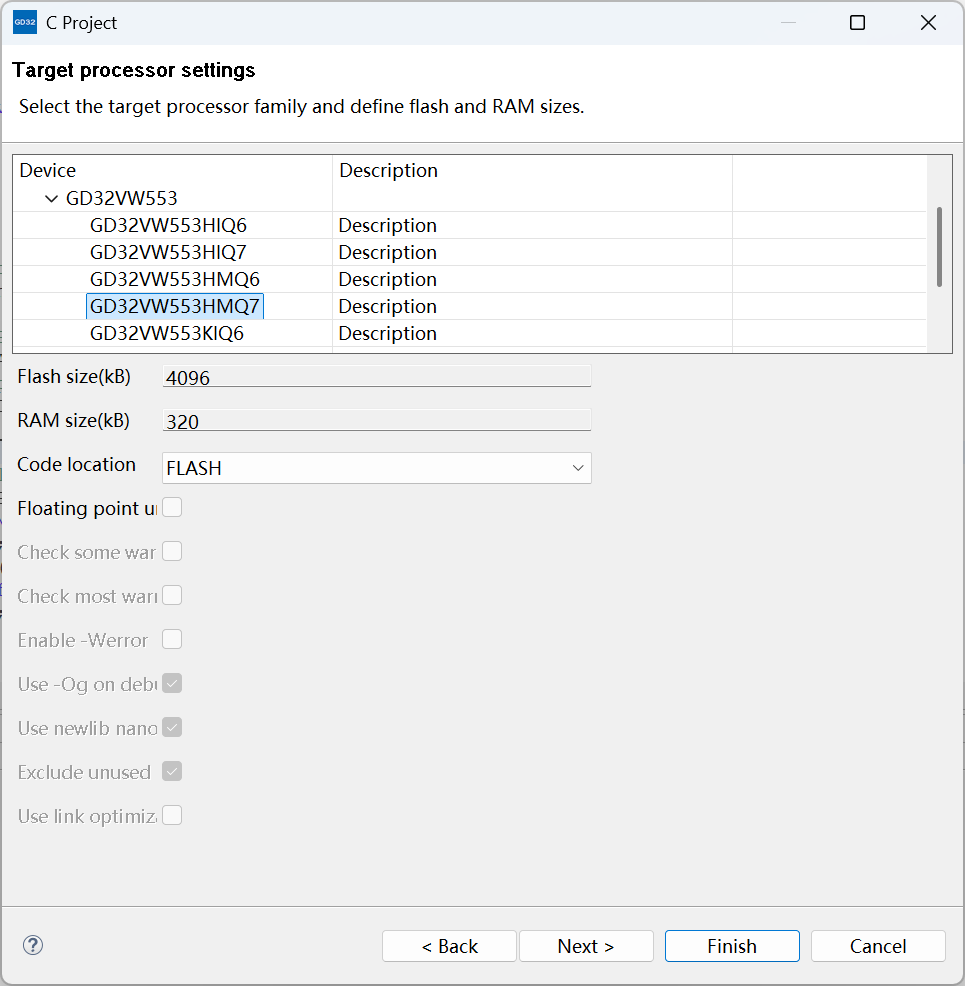

然后选择芯片型号，这里选择GD32VW553HMQ7

3.编写代码

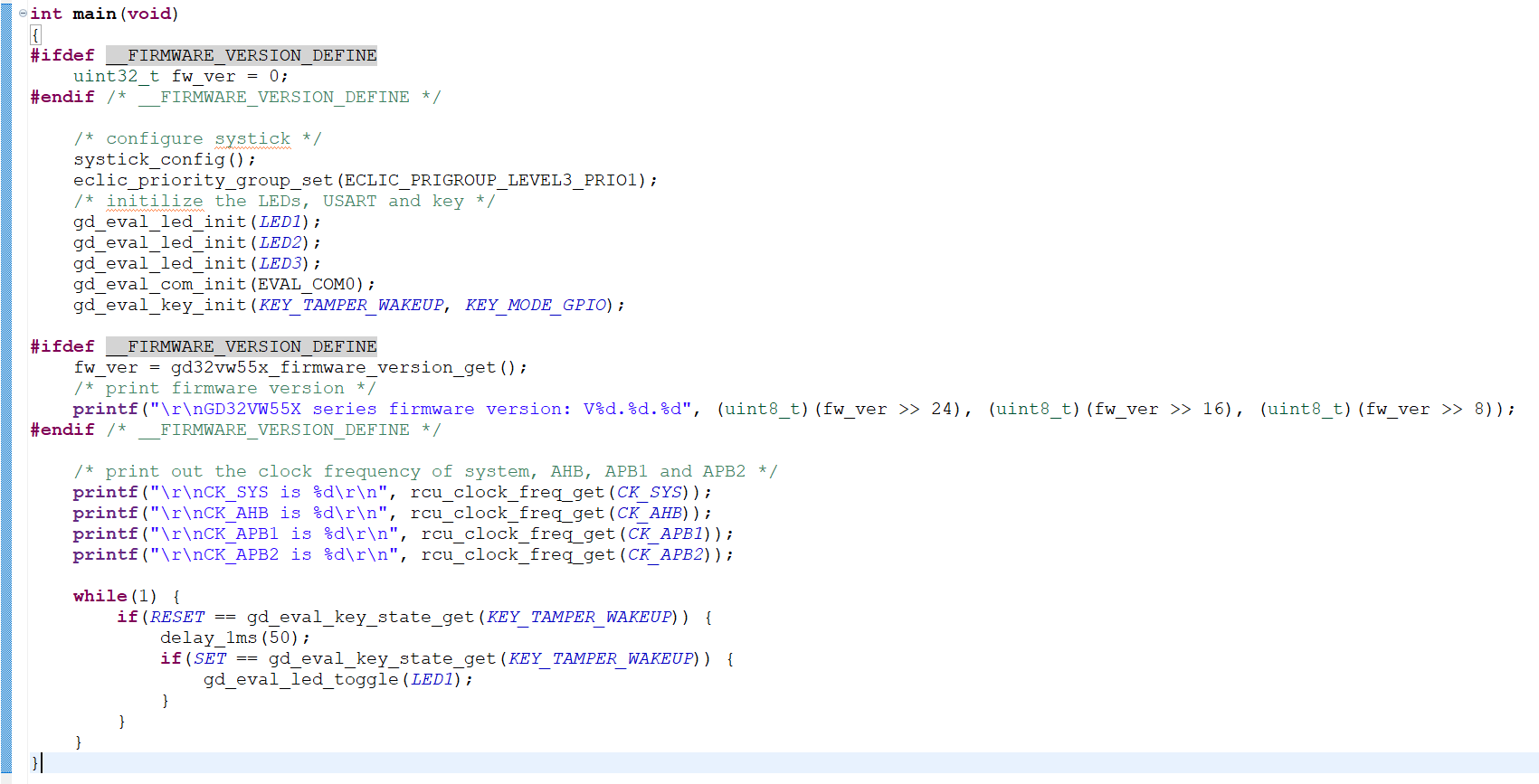

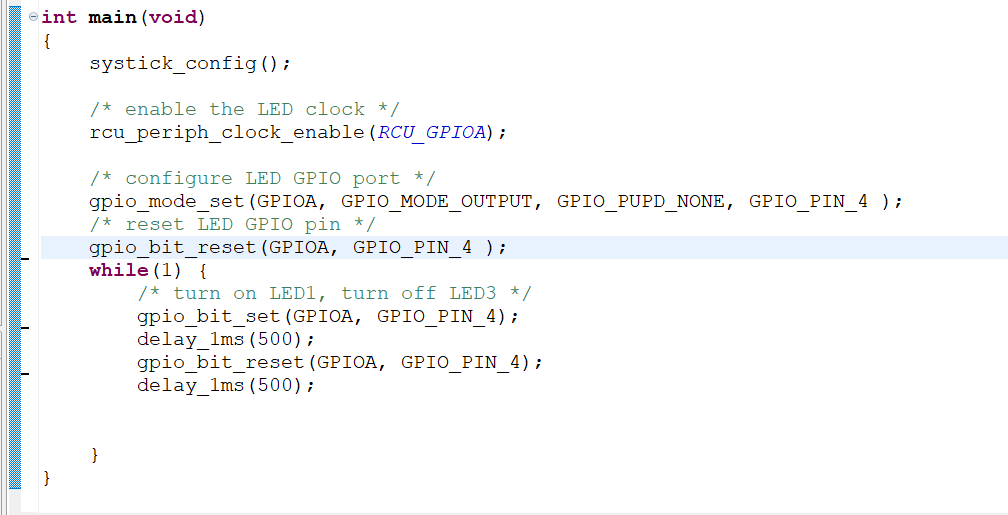

打开新工程的main.c，里面已经默认生成了一些代码，我们首先来分析这些代码：

1.首先检查是否定义了__FIRMWARE_VERSION_DEFINE宏，如果定义了，则获取固件版本号并打印。

2.配置系统滴答定时器（SysTick）和异常控制器（EClic）的优先级分组。

3.初始化LED1、LED2、LED3、USART（串口通信）和按键（KEY_TAMPER_WAKEUP）。其中，LED的初始化是为了在后续可以控制它们的亮灭状态；USART初始化是为了可以在串口输出信息；按键初始化则允许程序检测按键状态。

4.再次检查_FIRMWARE_VERSION_DEFINE宏是否定义，如果定义，则打印固件版本信息到串口。

5.打印系统时钟、AHB总线时钟、APB1总线时钟和APB2总线时钟的频率。

6.进入无限循环，循环内部检查按键状态：

7.如果检测到按键按下（RESET），则延迟50毫秒再次检测按键状态，以防止误触发。

8.如果再次检测到按键处于按下状态（SET），则调用gd_eval_led_toggle(LED1);来切换LED1的亮灭状态。

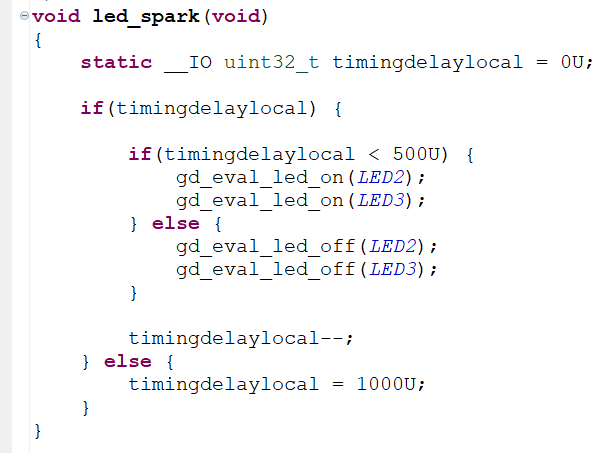

`led_spark()函数`

这个函数用于控制LED2和LED3的闪烁效果。其工作原理如下：

1.定义了一个静态的__IO类型的uint32_t变量timingdelaylocal，用于记录延时计数值，并且这个变量的值在函数多次调用间保持不变。

2.函数内部通过这个延时变量来决定LED2和LED3的状态：

3.当timingdelaylocal大于0时，如果其值小于500，则调用gd_eval_led_on(LED2);和gd_eval_led_on(LED3);点亮LED2和LED3；否则调用gd_eval_led_off(LED2);和gd_eval_led_off(LED3);熄灭LED2和LED3。

4.每次调用该函数时，timingdelaylocal都会减1，以实现延时效果。

5.当timingdelaylocal等于0时，重新设置timingdelaylocal为1000，这样LED2和LED3每隔1000毫秒（即1秒）就会切换一次状态，实现闪烁效果。

那么，LED,KEY和串口的引脚在哪里定义呢？

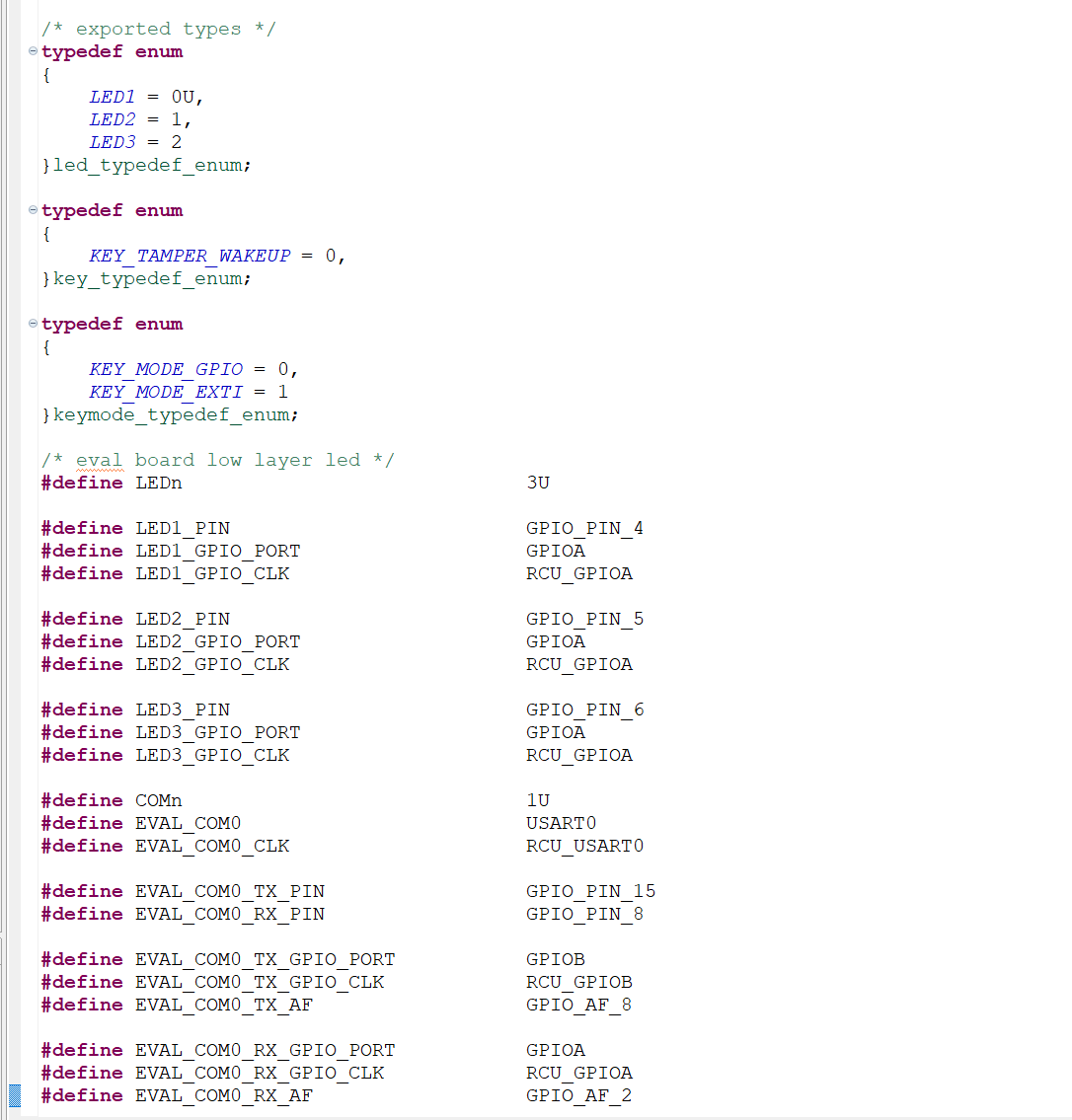

转到gd32vw553h_eval.h，会发现这里已经写好了这些引脚的宏定义
