一、主要流程
1、在板子的一处加上LED,一处补上焊锡。
2、新建工程，在新建工程的基础上对代码进行修改，使之能够翻转LED，编译。
3、打开烧录软件，连接设备，烧录编译生成的文件。
4、查看现象
二、具体操作

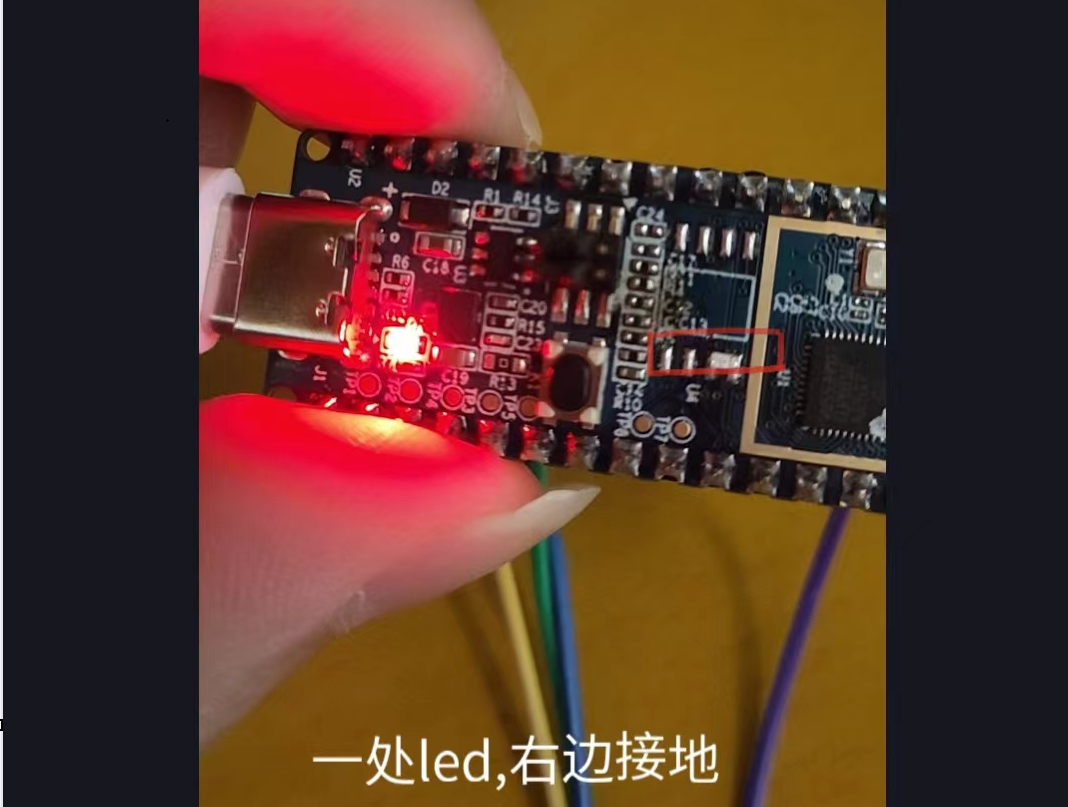

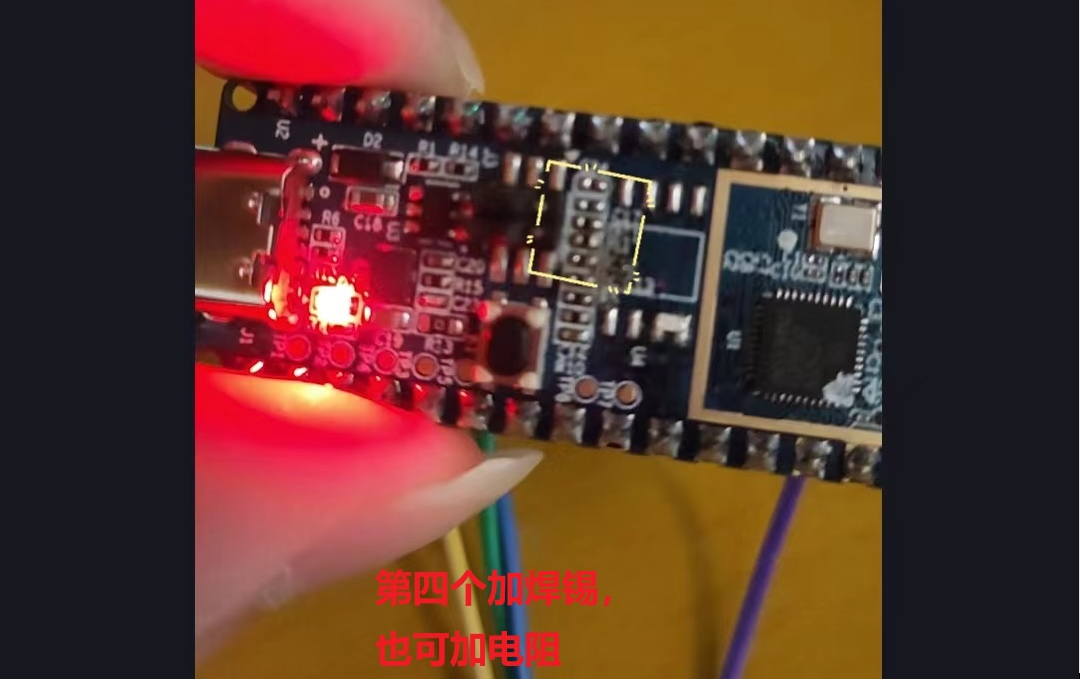

1、板子的两处修改如下图所示：

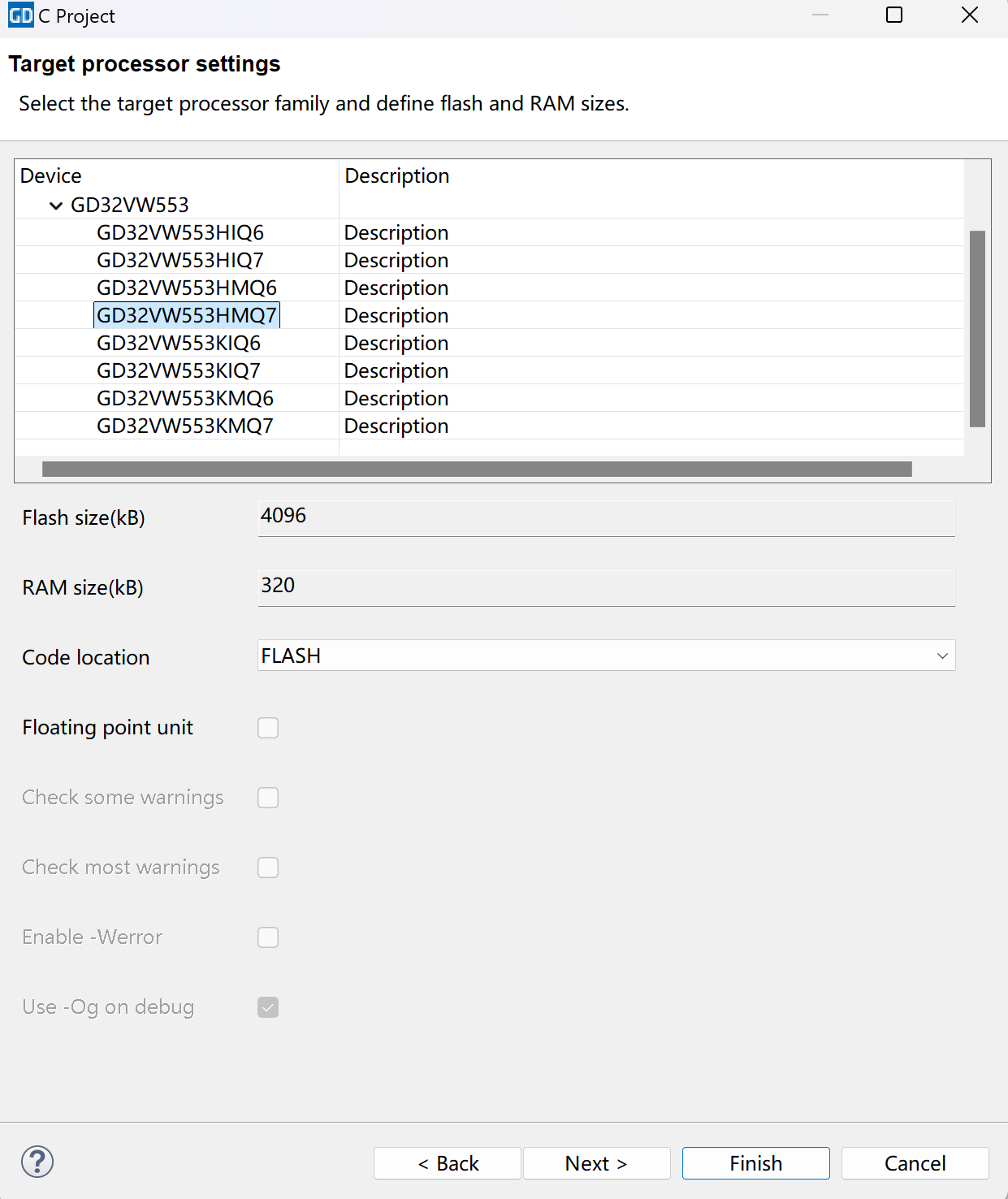

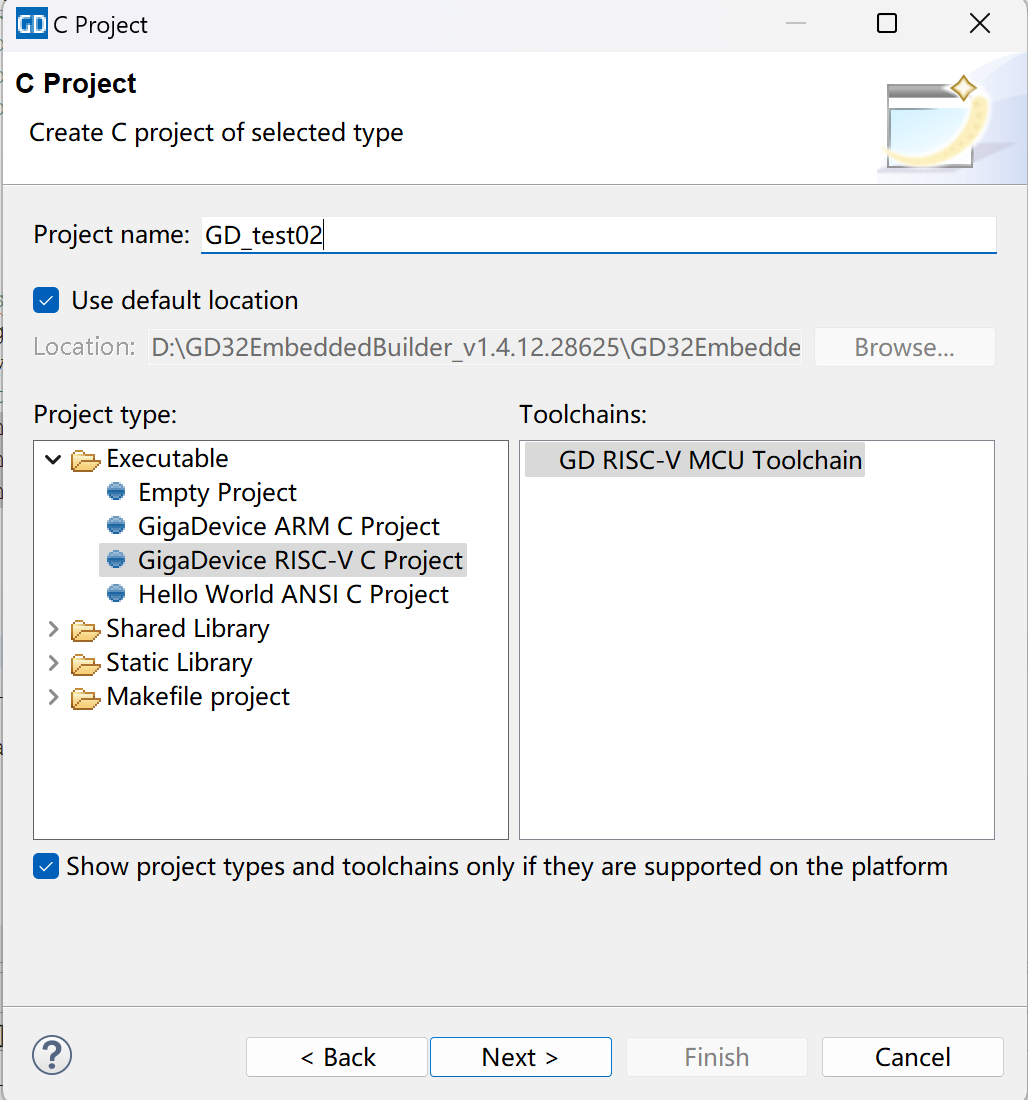

2、新建工程

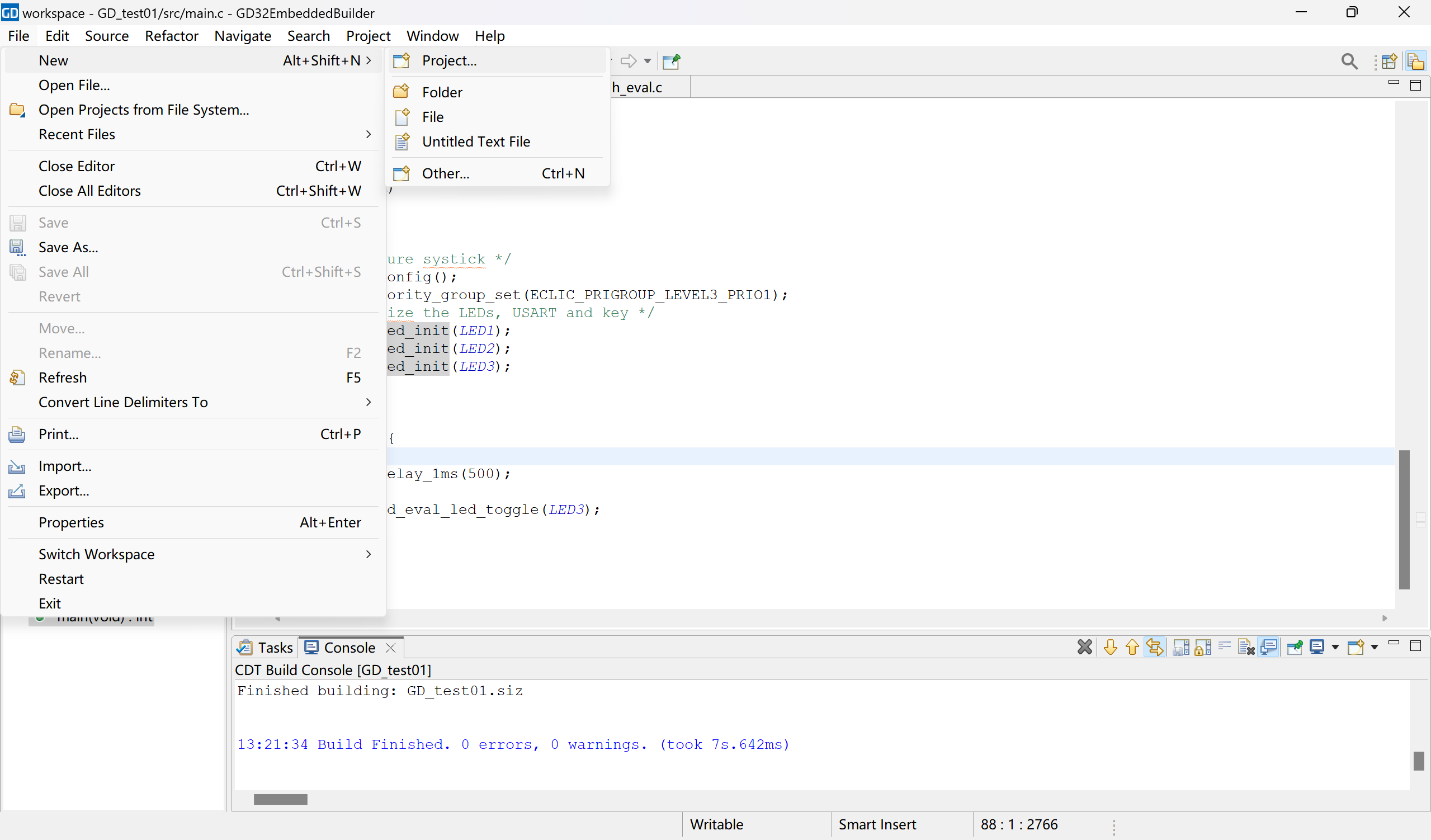

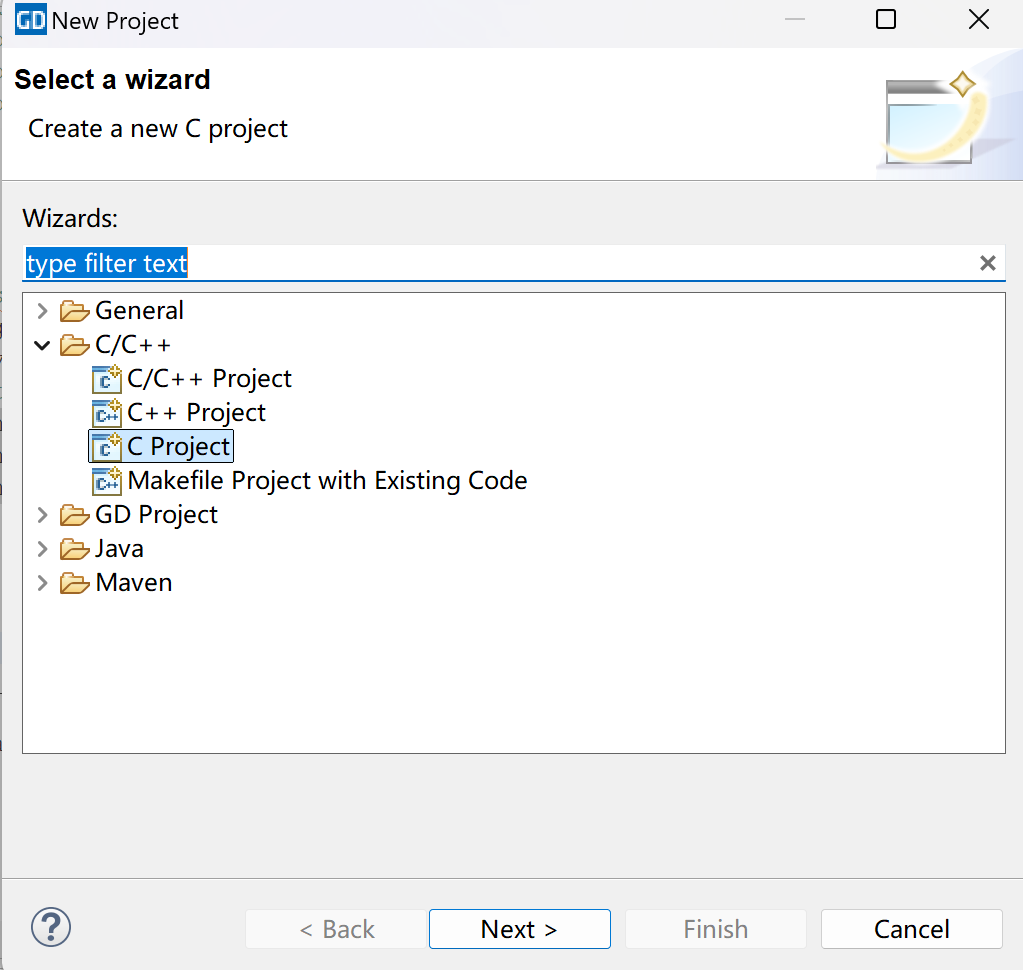

2-1、找到Project

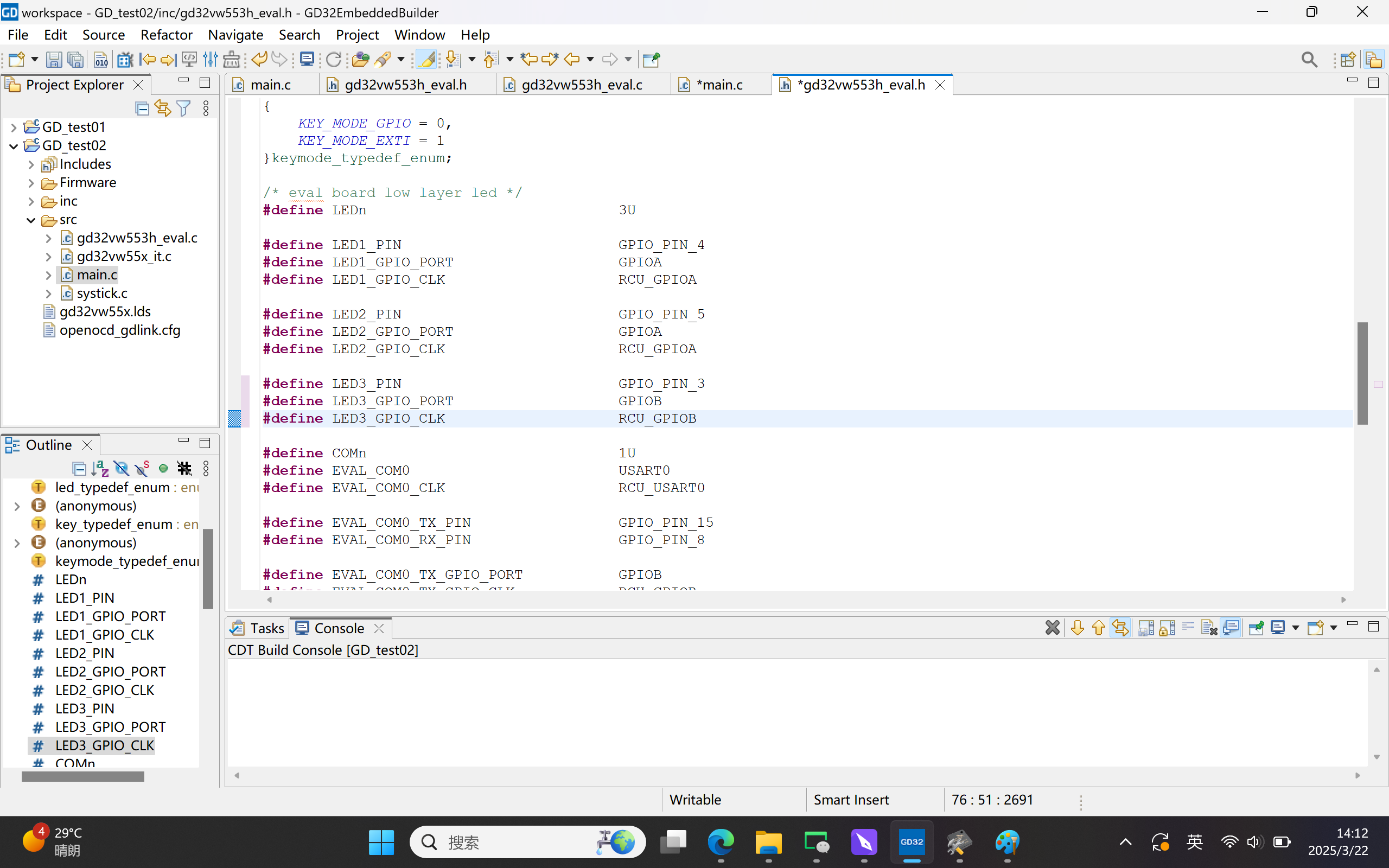

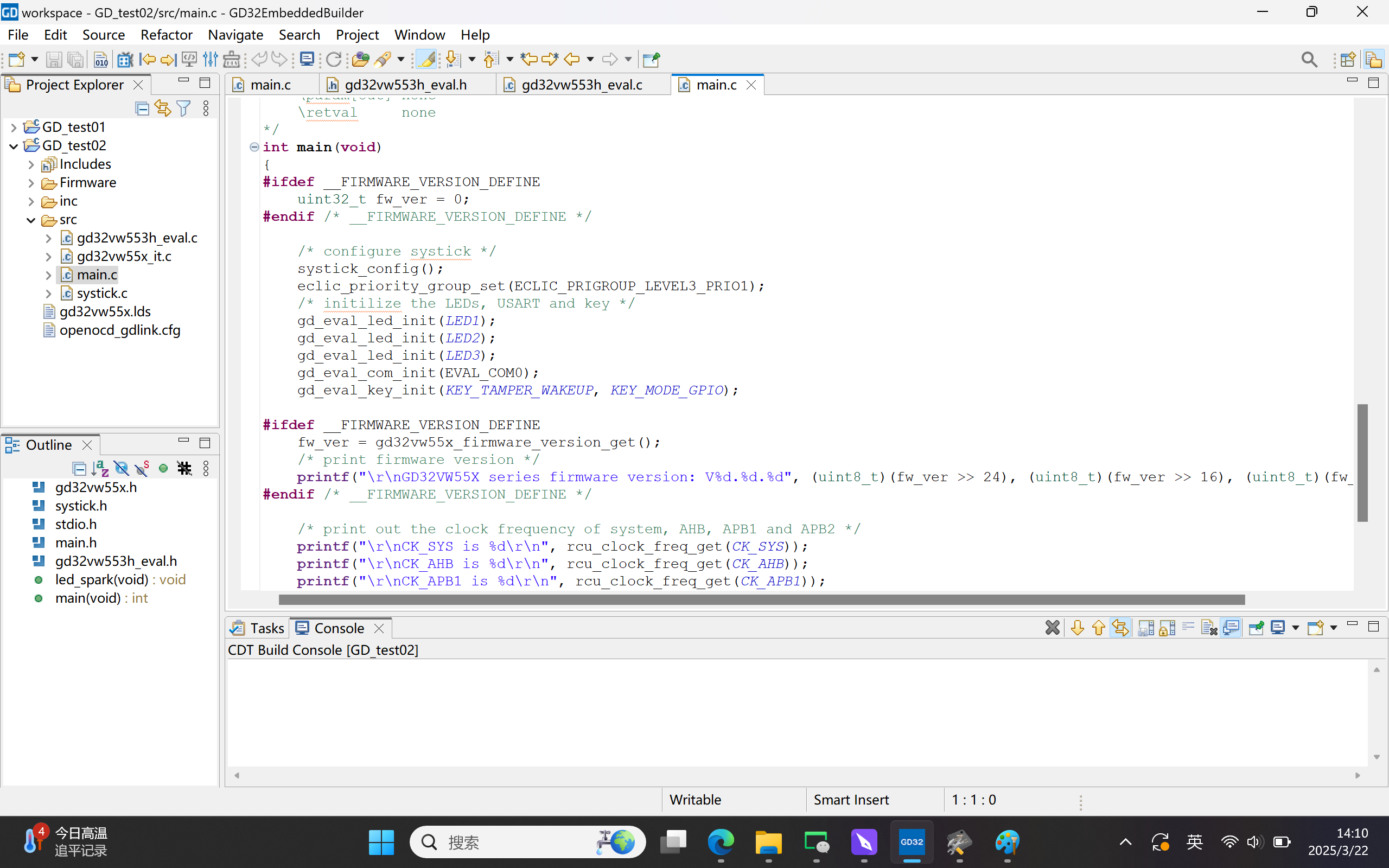

2-2、修改代码，在main.c中找到LED3，右击找到定义，会到下图文件，因为我们是加了一个LED的，我们的LED正极刚好对PB3，负极焊在了VSS，原理图看着是接地的。所以我将LED3改成了PB3。接着继续返回main.c裁剪代码。

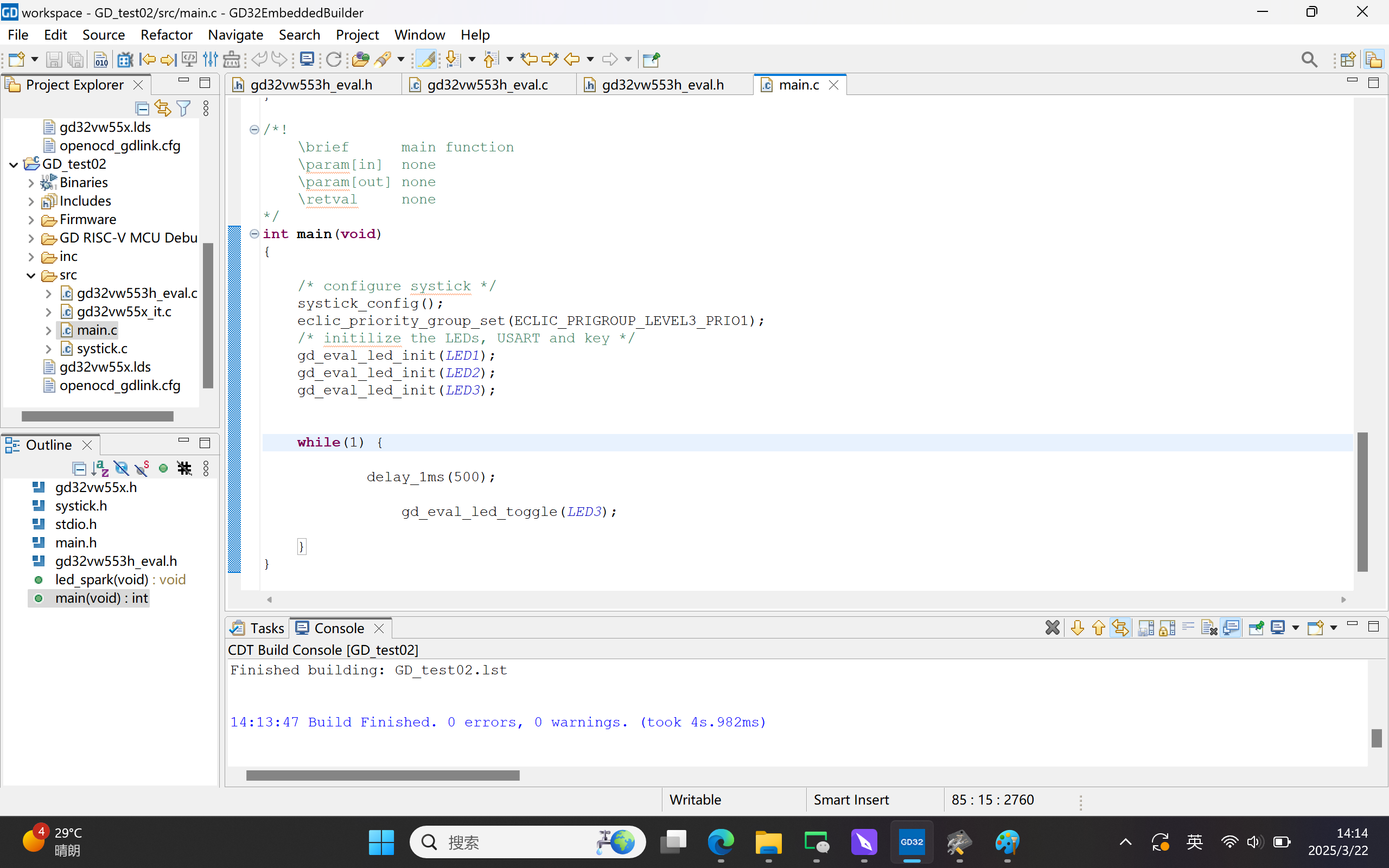

裁剪后就能点灯了，左上角找到编译按钮点击编译，我这里没有报错，如下图所示。
3、烧录程序

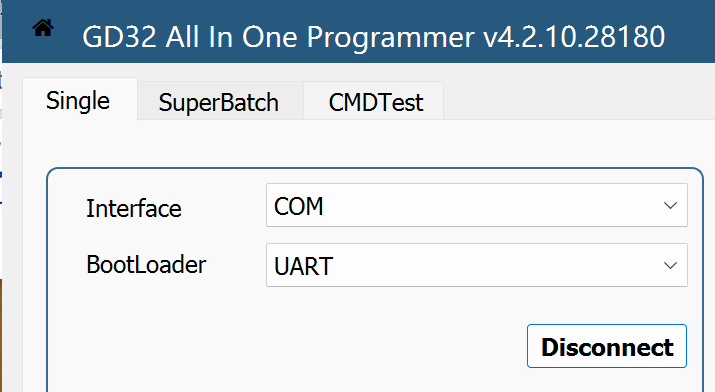

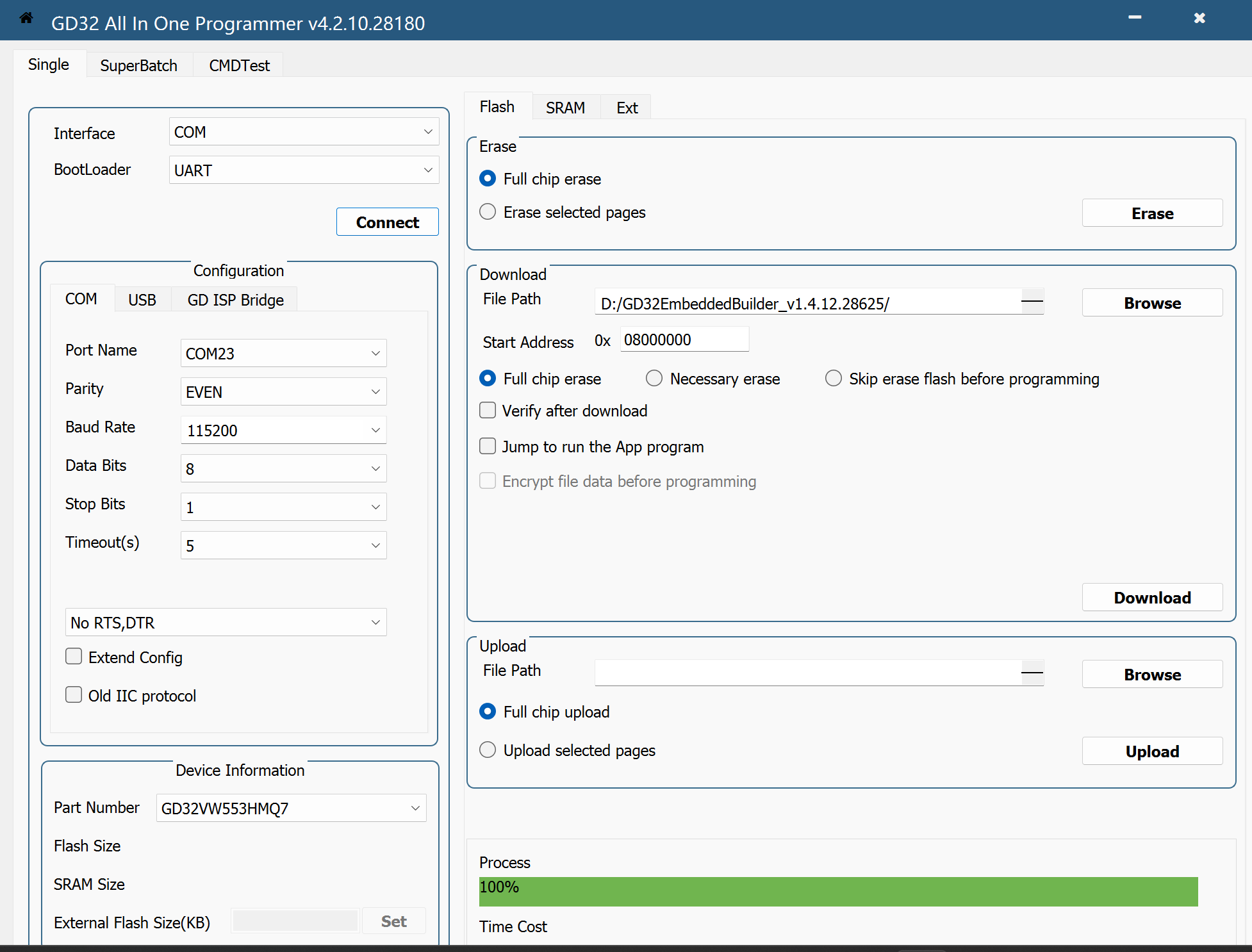

3-1、打开烧录软件，配置如下：
更改跳线帽
连接好USB转串口模块
MCU的PA7对TX，PA6对RX，GND对GND。
点在烧录软件界面点击connect，如果失败按下复位按键再试一下。

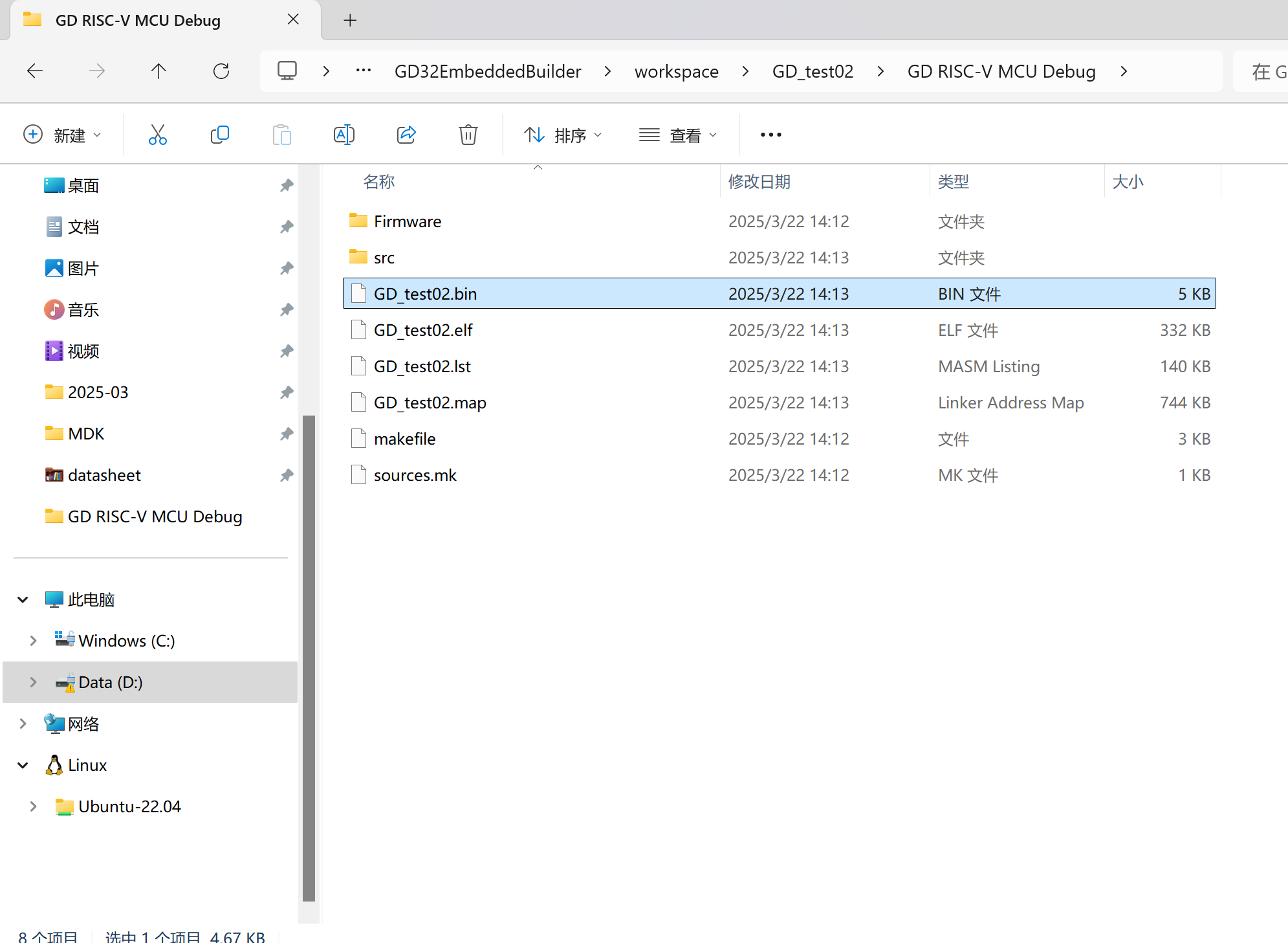

最后在Download栏目下设置烧录文件路径，我是这样的：
选择完毕后点击Download，等待下载完毕

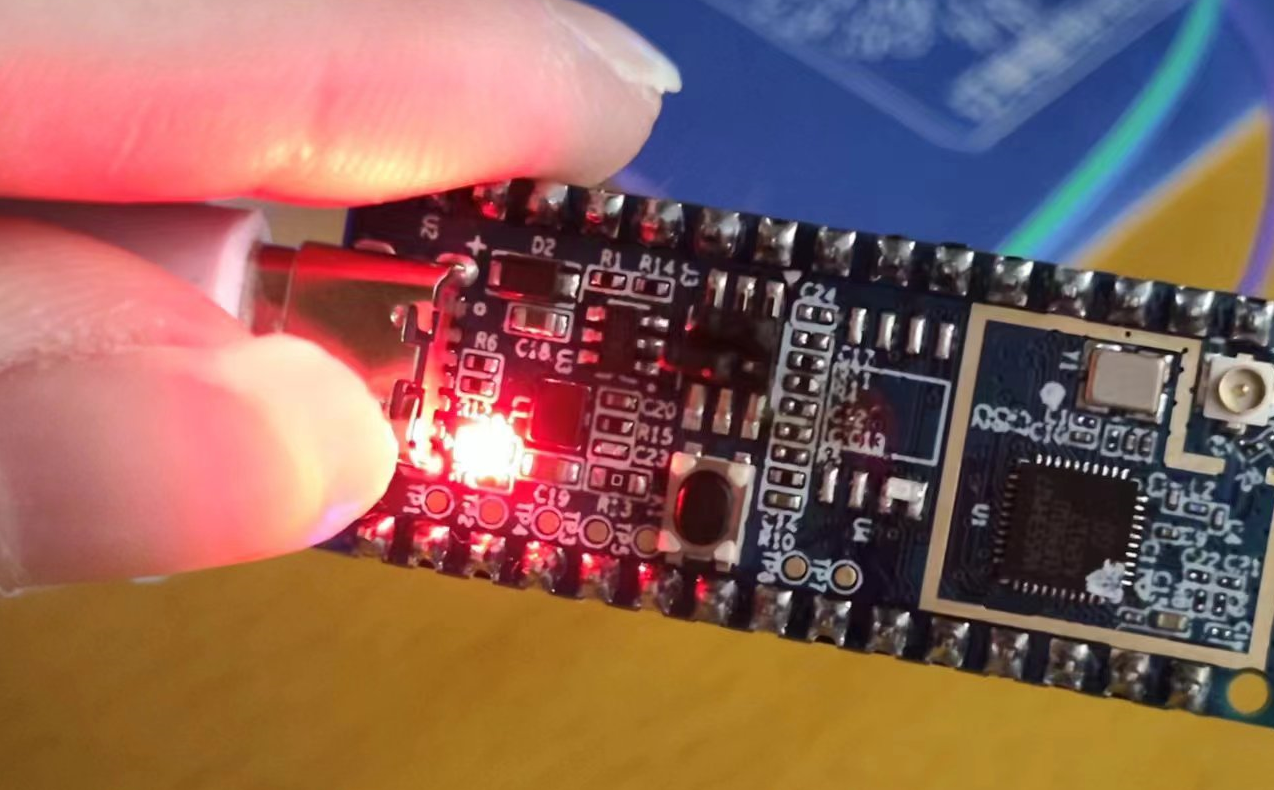

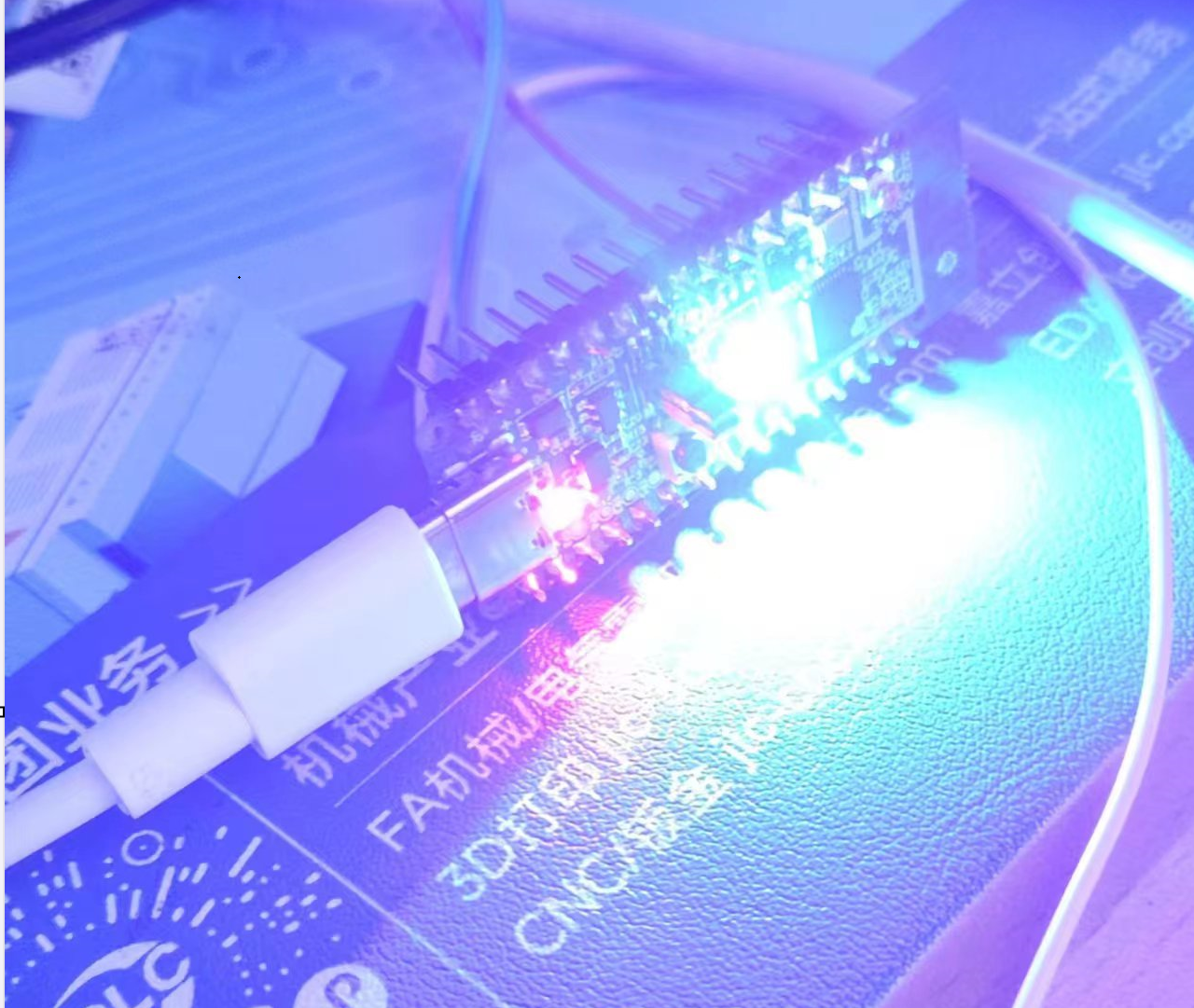

将跳线帽改回去，点击复位，观察到，LED有规律翻转，点灯成功！
