一、硬件

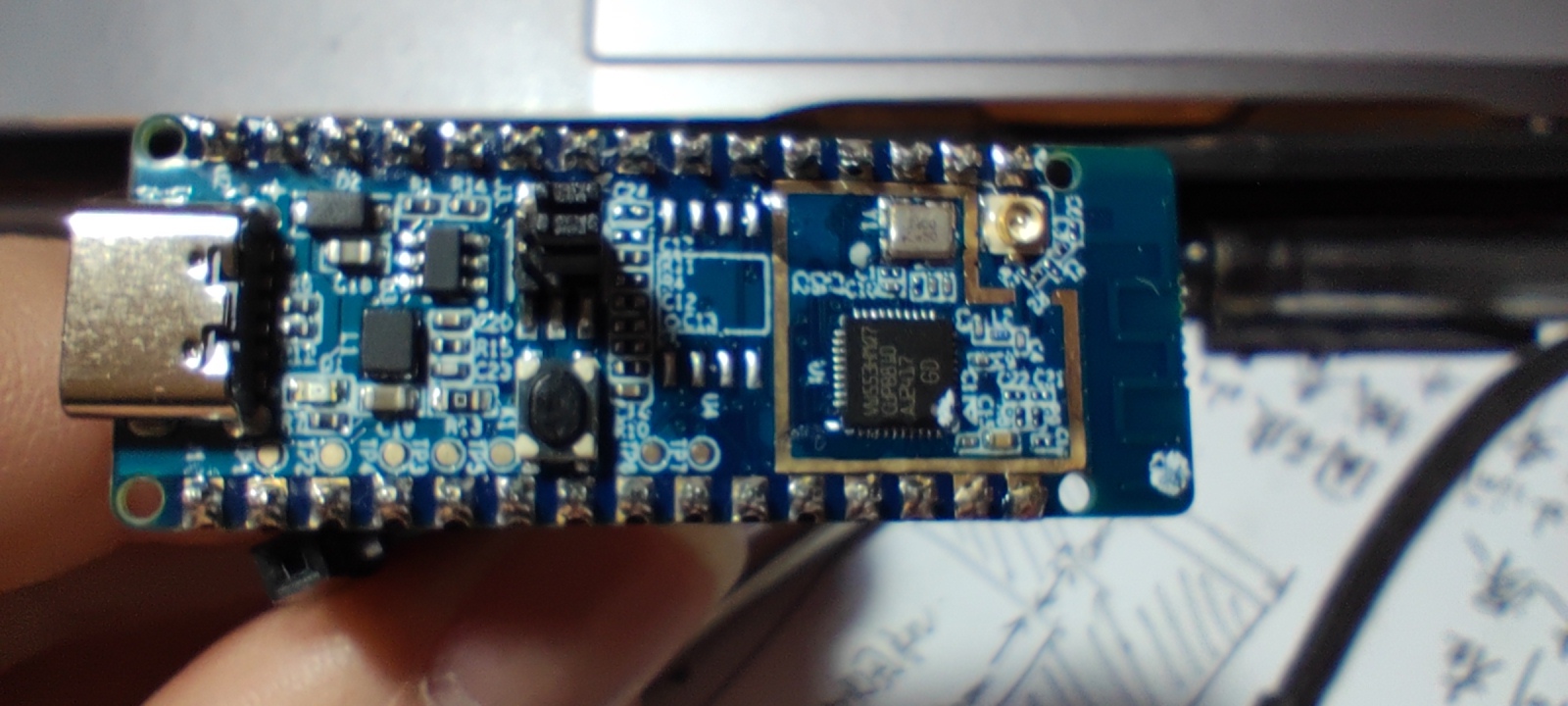

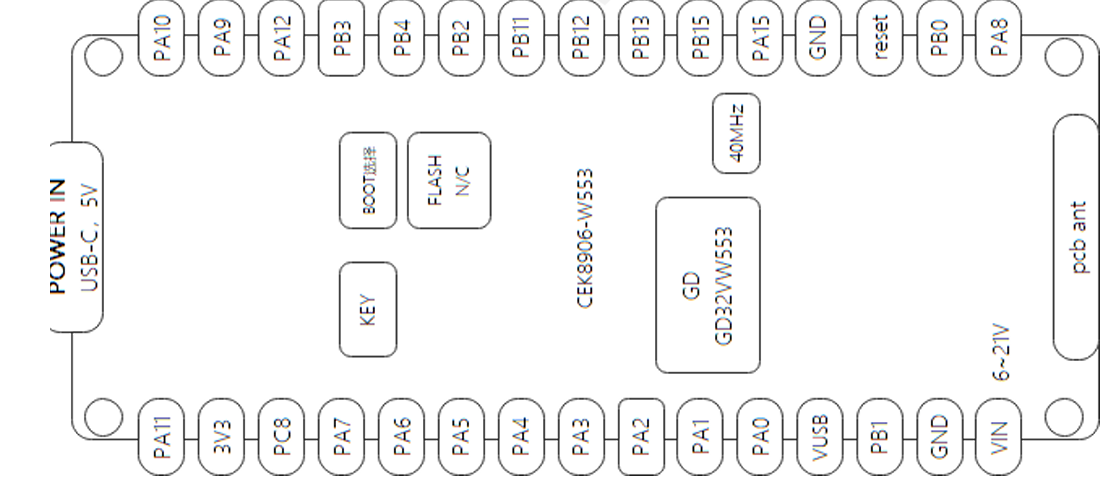

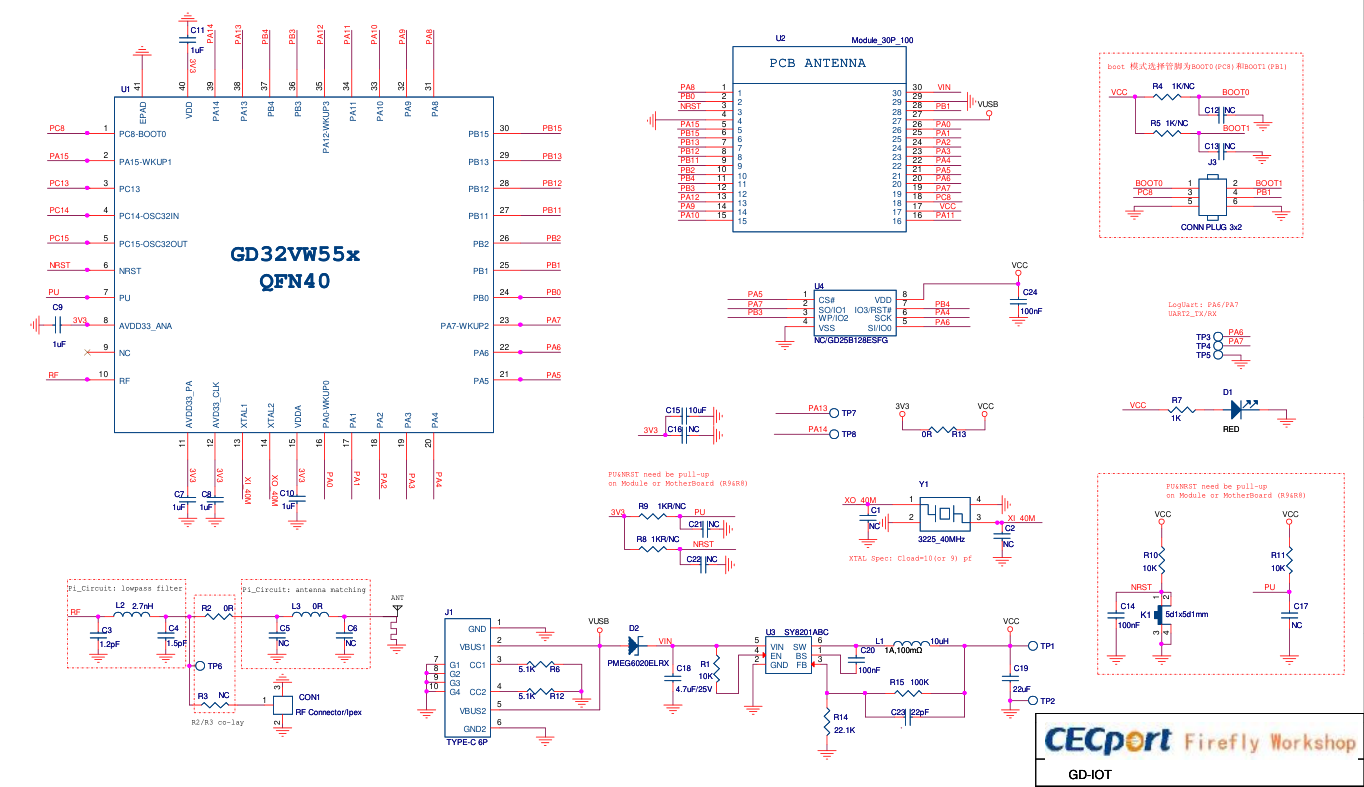

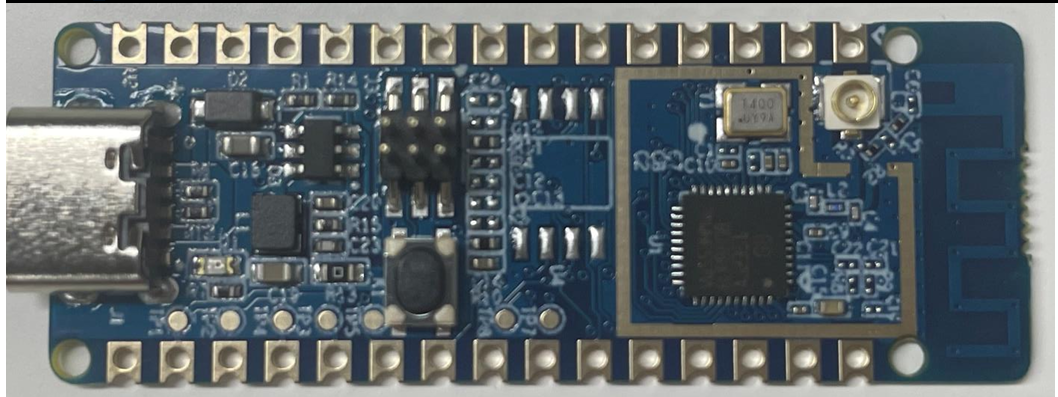

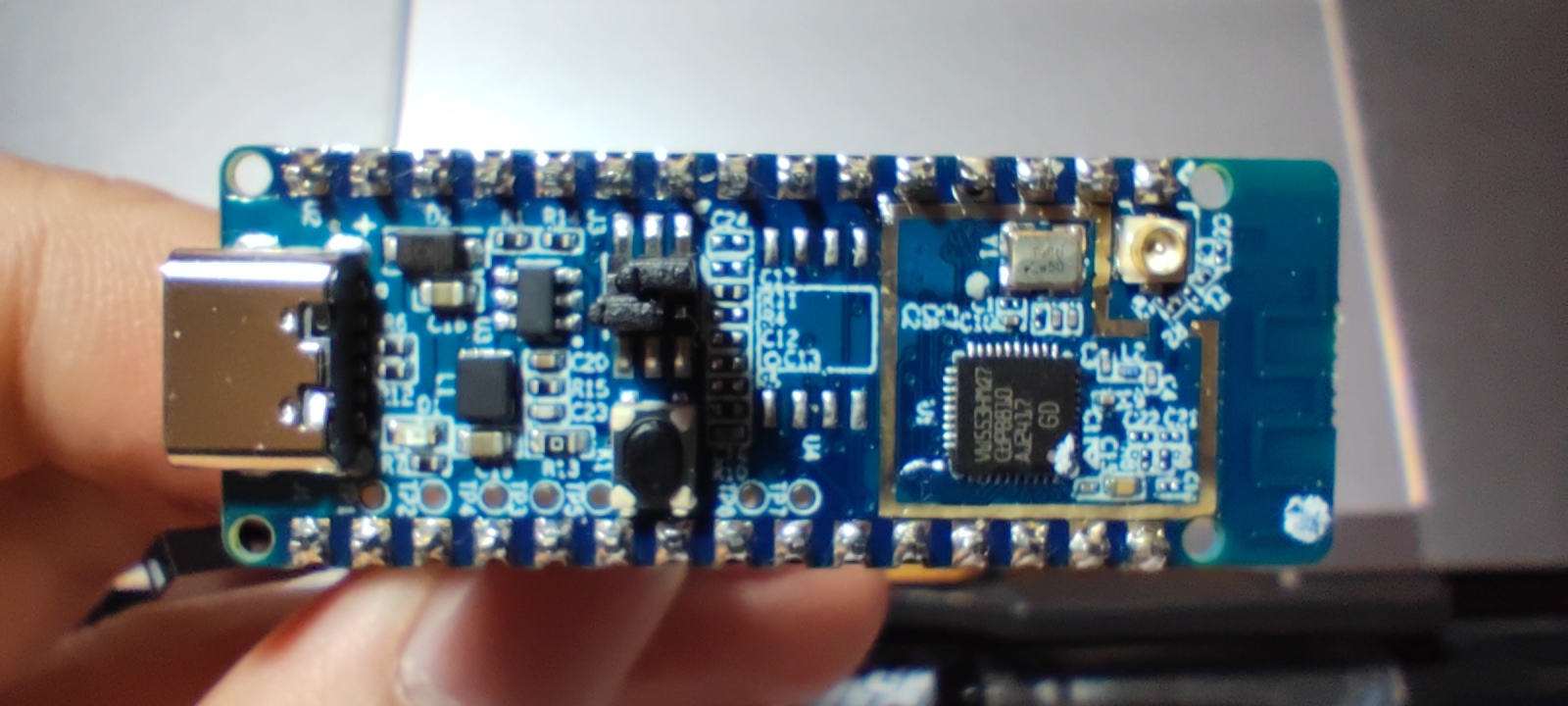

1.外观、引脚定义、原理图

注意：焊接需要注意不要将一圈射频屏蔽层(GND)与周围引脚焊到一起，否则会损坏芯片，可以在焊接前封胶处理防止焊锡连上

2.烧录以及运行模式

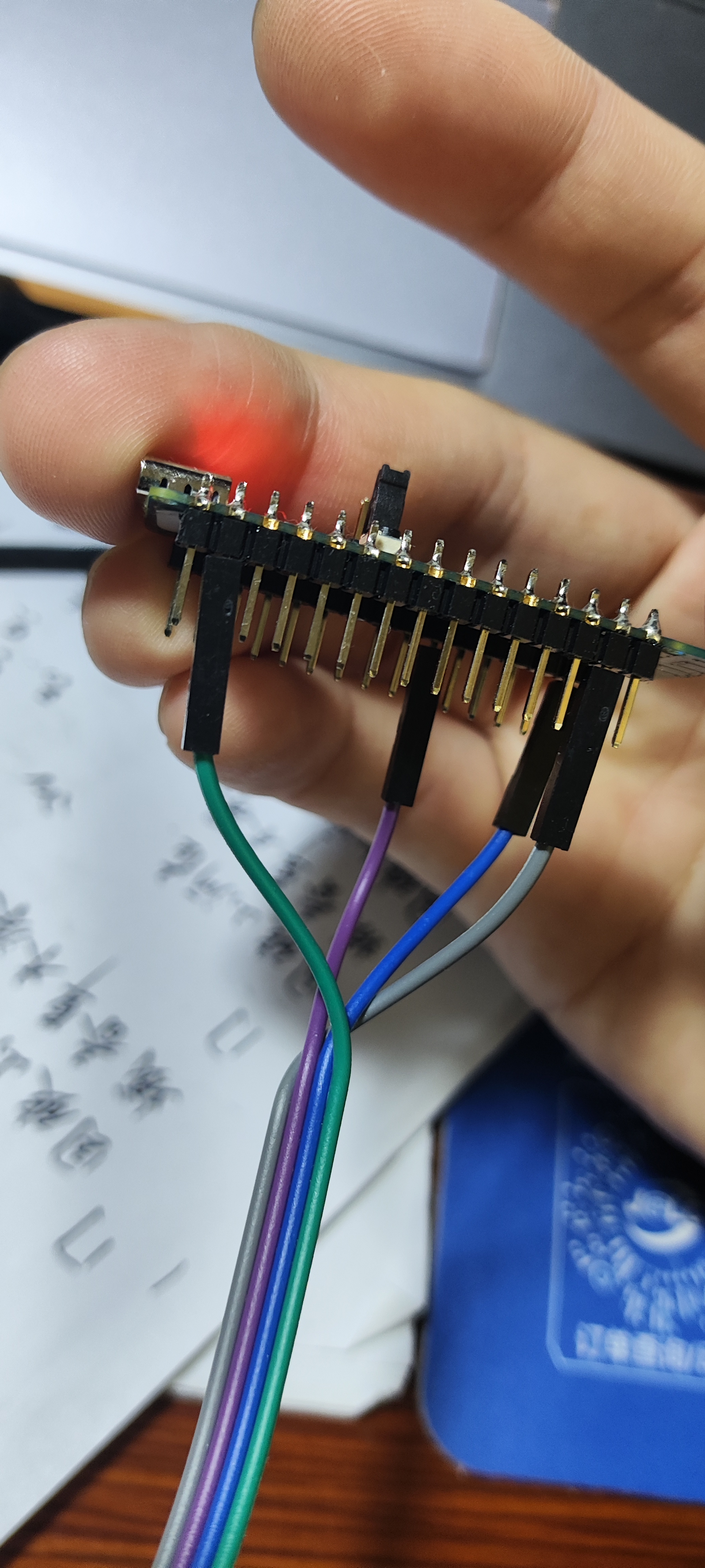

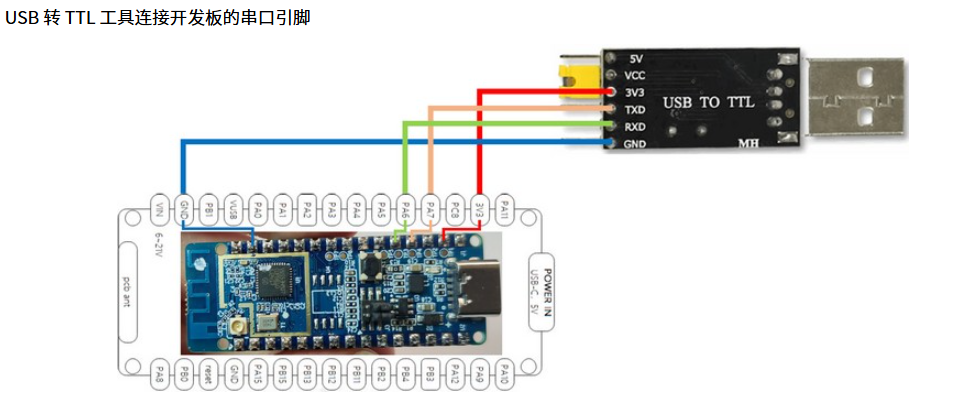

2.1接线方式:

2.2烧录模式boot引脚接线

2.2 运行模式boot引脚接线

二、软件

本次测评使用官网例程测试uart0串口输出字符串

注意：与烧录的串口不一样，需要重新插线才能正常输出

1.编译生成bin文件

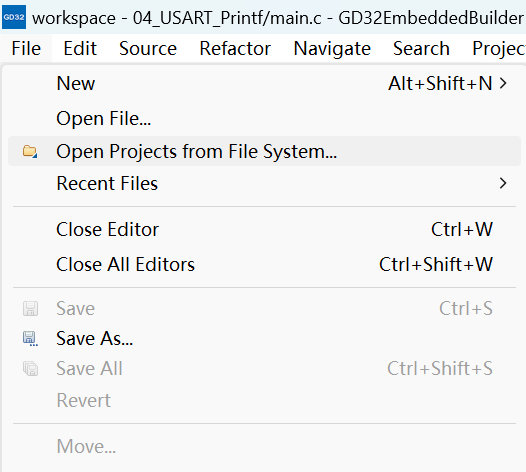

1.1打开GD32EmbeddedBuilder软件，选择导入例程

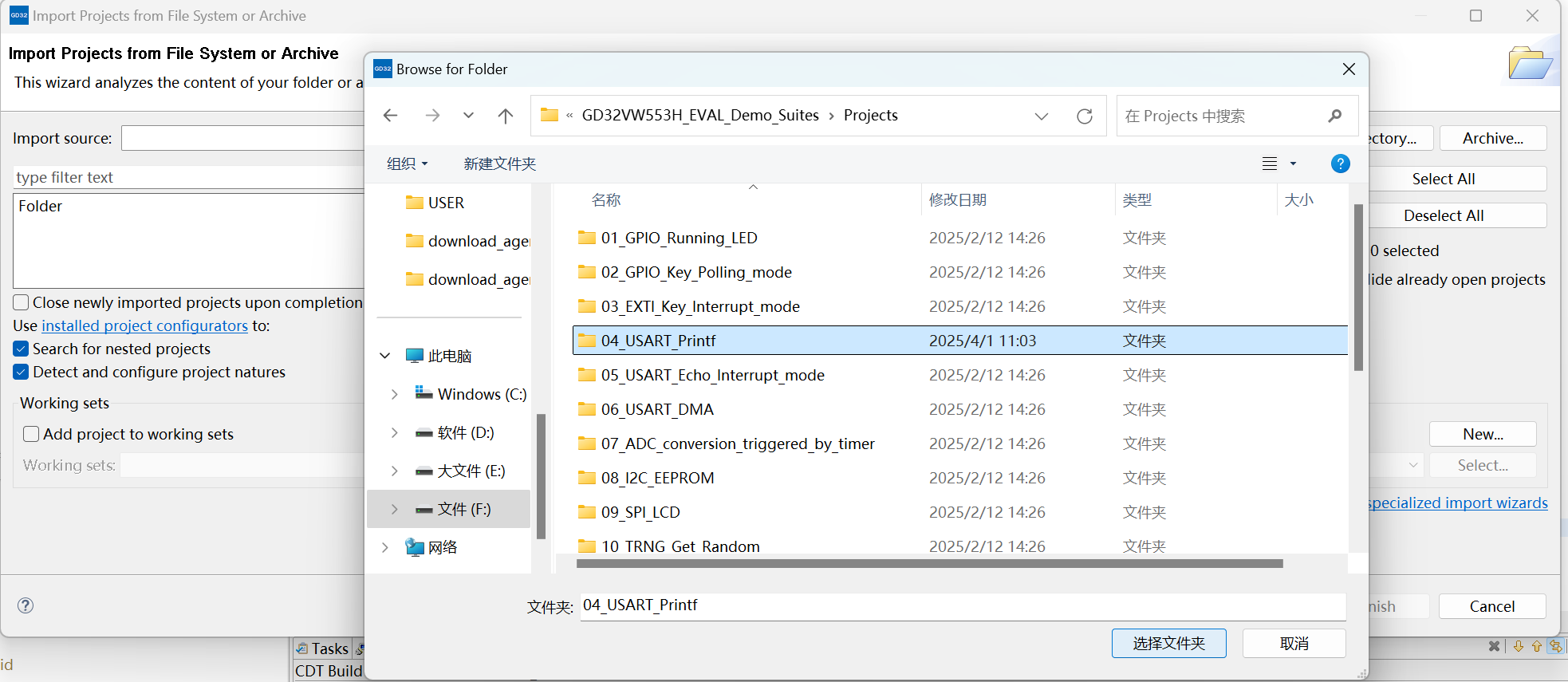

1.2 选择官方例程目录路径为GD32VW55x_Demo_Suites_V1.4.0\GD32VW553H_EVAL_Demo_Suites\Projects\04_USART_Printf

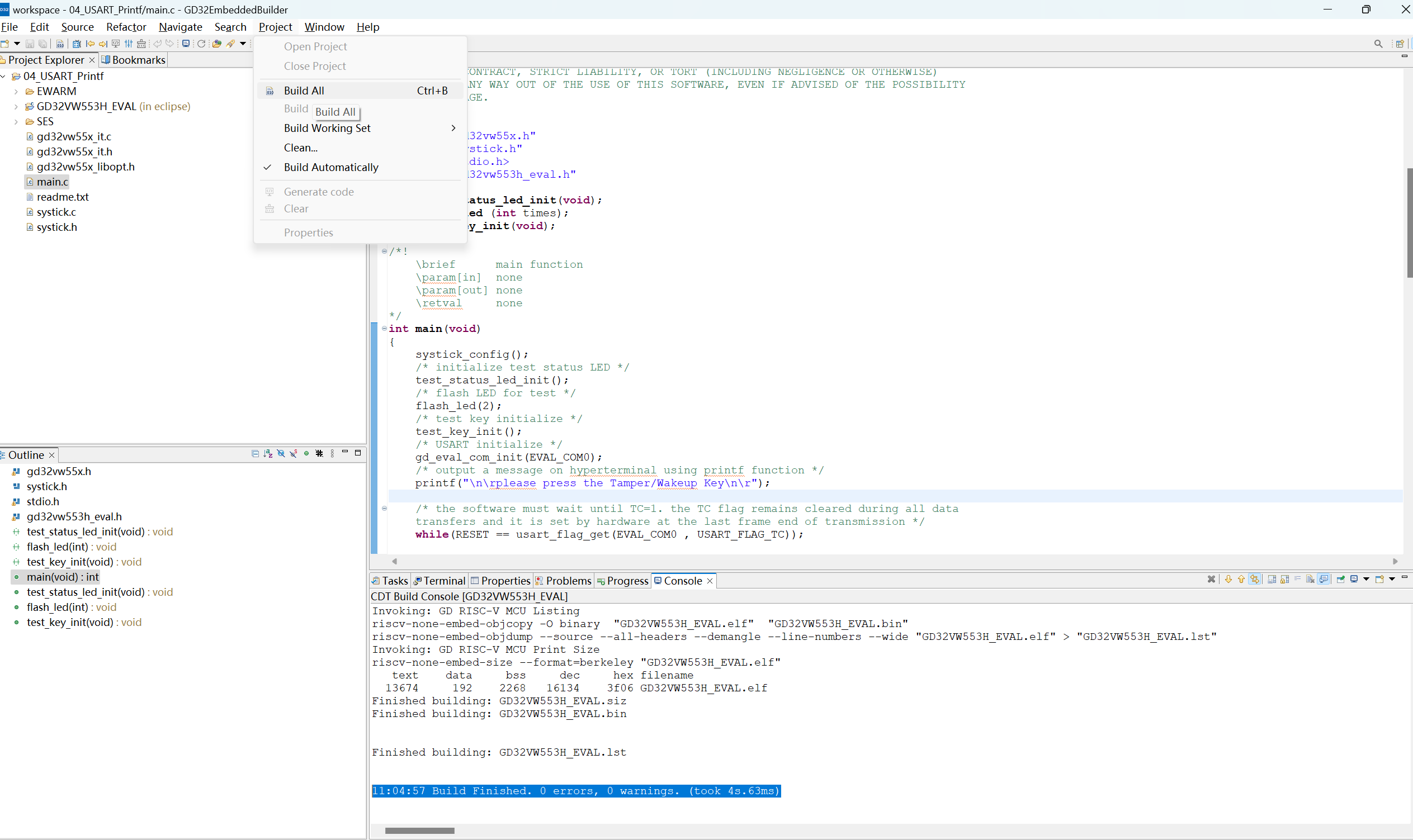

1.3 编译build all

2.烧录

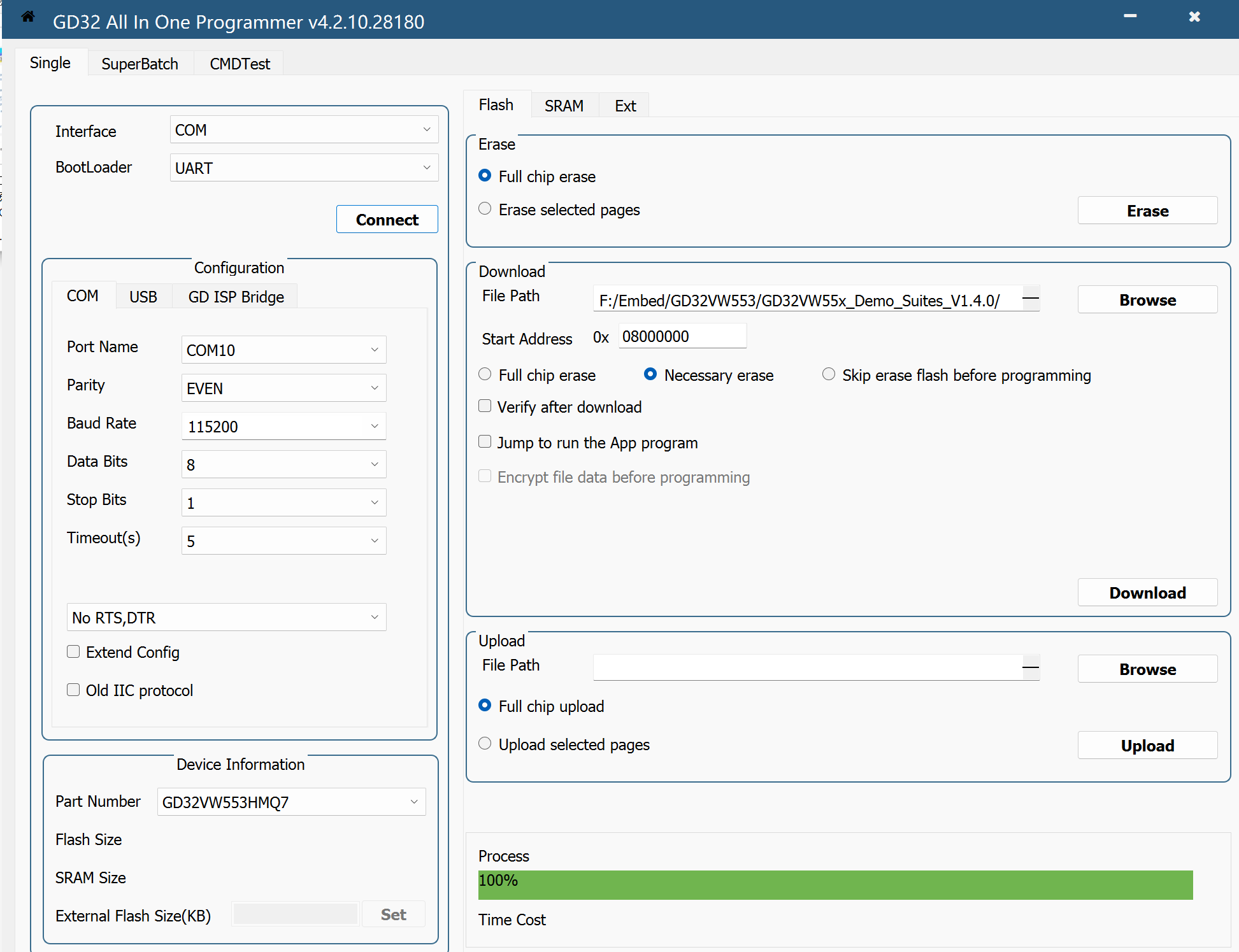

2.1 打开GD32 All in one programmer软件

2.2 将boot 引脚切换到烧录模式 ，参考一 中2.2示意图

2.3 按一下开发板reset按键后点击connect 按键，连接成功后会自动识别device information

在右侧download中browse中选择上面编译好的bin文件，路径为

/GD32VW55x_Demo_Suites_V1.4.0/GD32VW553H_EVAL_Demo_Suites/Projects/04_USART_Printf/eclipse/GD32VW553xM/GD32VW553H_EVAL.bin

点击download即可将固件下载到开发板中

三、演示

开发板重新接线，将usb to ttl的rx和tx接到uart0上面，将boot引脚接到运行模式下

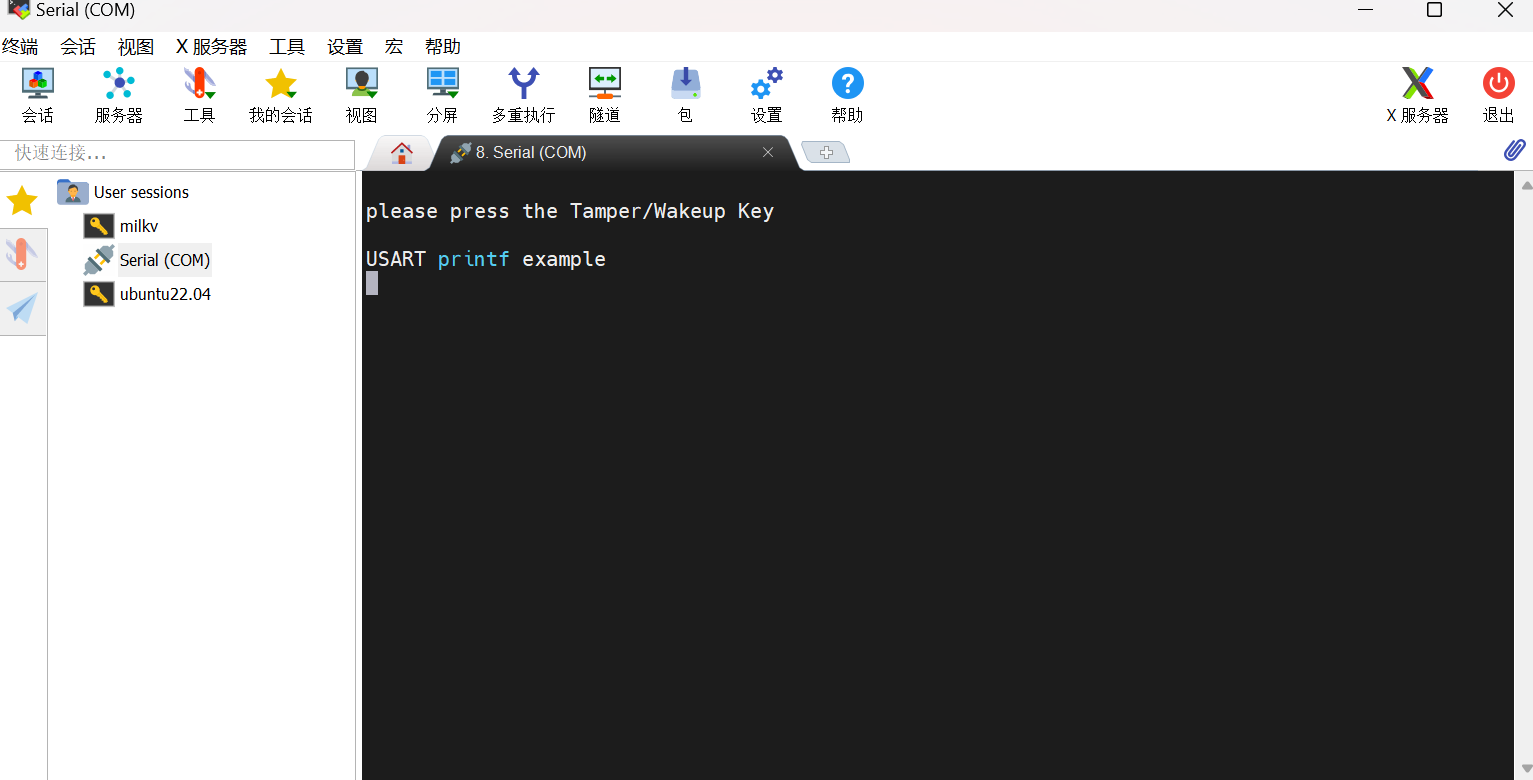

通电即可看到串口输出字符串

本次测评到此结束。
