概述

●   采用RISC-V内核，主频高达160MHz

●   配备了4MB Sip Flash, 320KB SRAM

●   Wi-Fi 6: 802.11 b/g/n/ax, max 2484MHz

●   BLE 5.2: 1/2Mbps PHY, WLAN/BT共存

●   支持信息安全CAU, HAU, TRNG, CRC, ECC, EFUSE

●   工作温度范围-40~105℃

●   提供两种封装选择QFN32, QFN40

●   集成了一系列丰富的外设资源

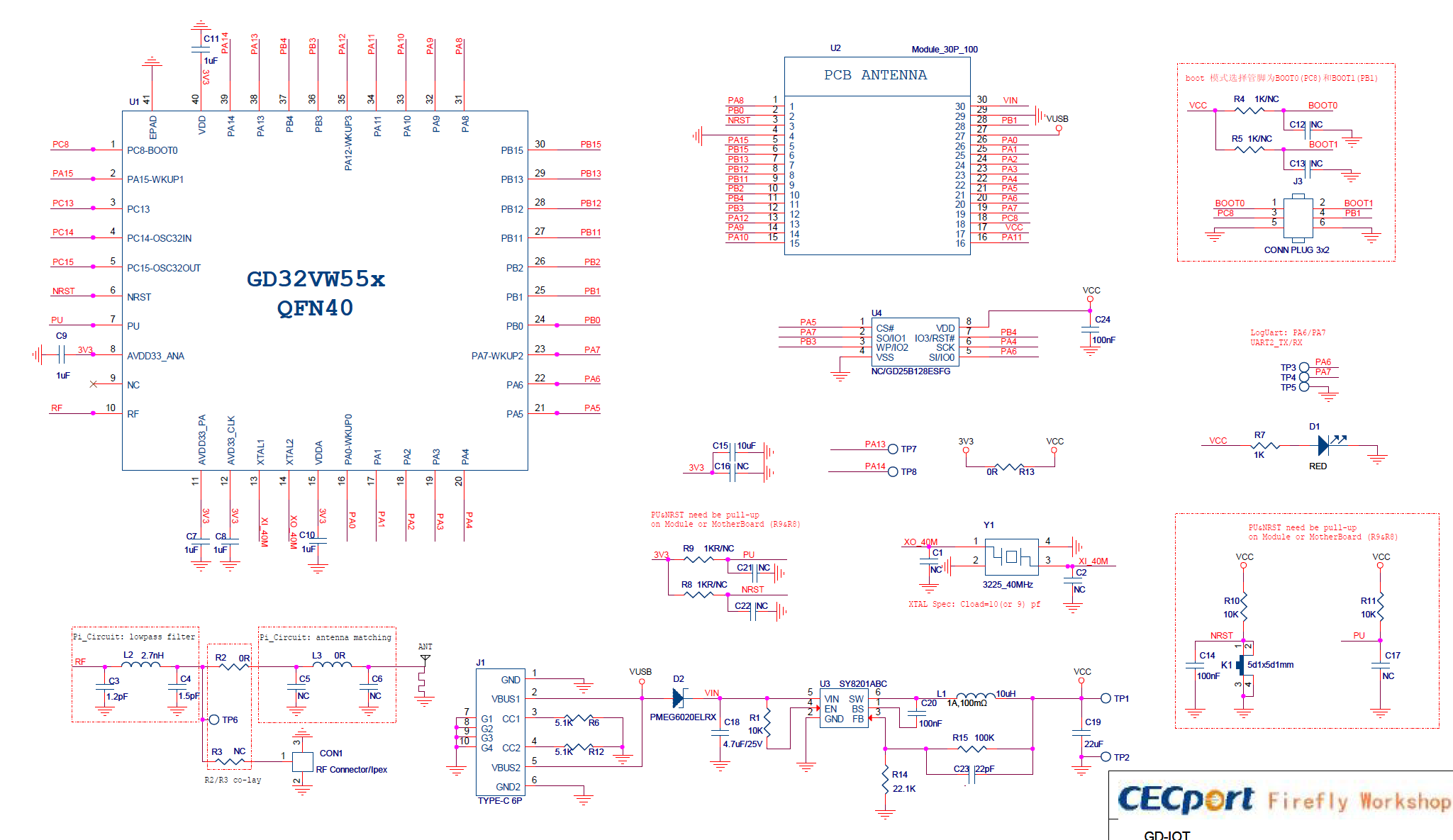

原理图

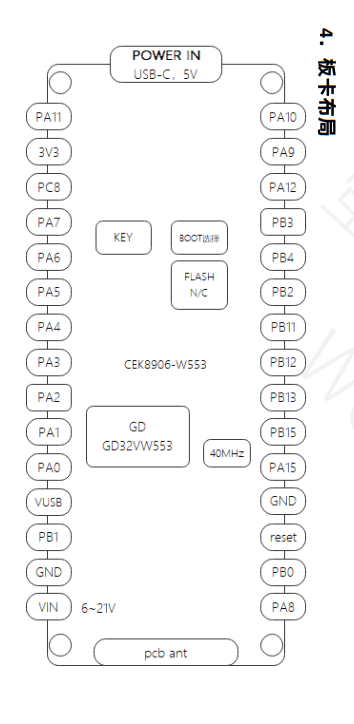

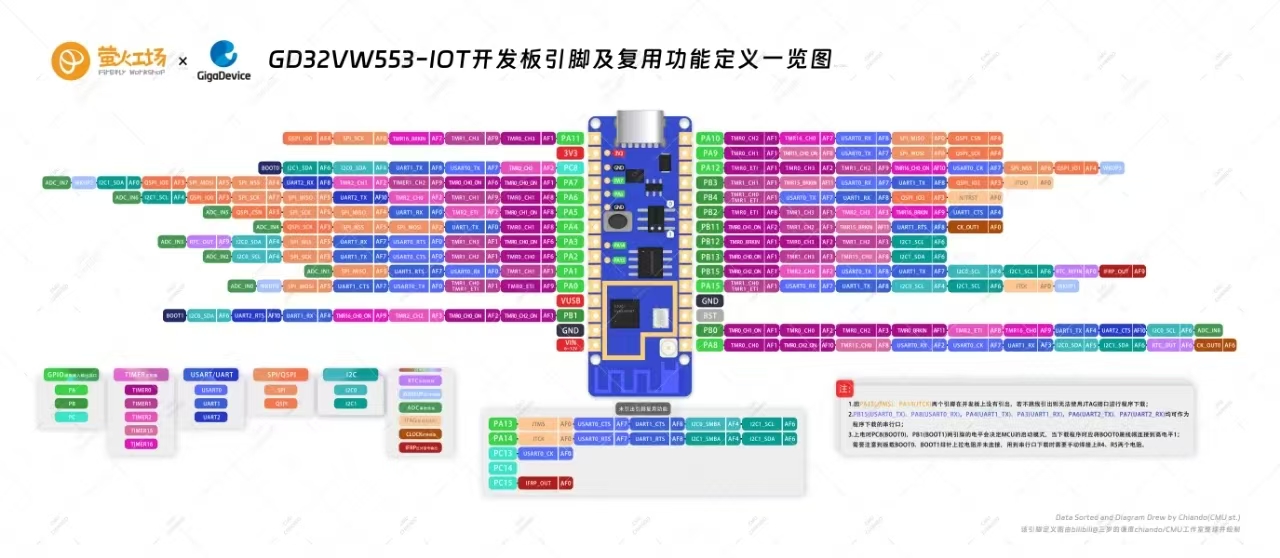

引脚定义

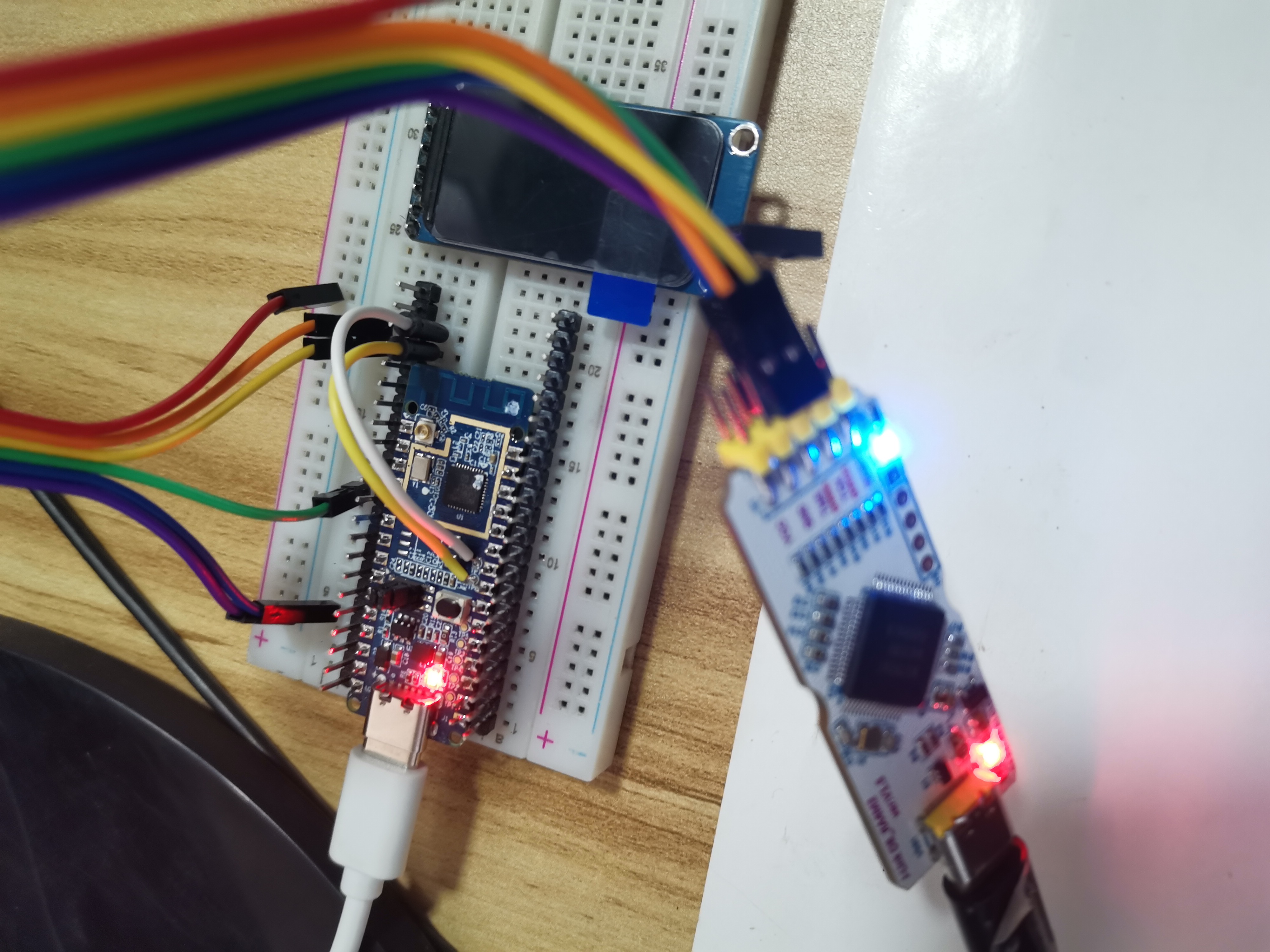

调试与烧录(JTAG)

JTAG 调试提供五个引脚的接口：JTAG 时钟引脚（JTCK）， JTAG 模式选择引脚（JTMS），JTAG 数据输入引脚（JTDI）， JTAG数据输出引脚（JTDO）， JTAG复位引脚（NJTRST，低电平有效）。

调试引脚分配：

PA15: JTDI

PA14: JTCK

PA13: JTMS

PB4: NJTRST

PB3: JTDO

默认复位后使用五个引脚的 JTAG 调试，用户可以在不使用 NJTRST 引脚情况下正常使用JTAG 功能，此时PB4可以用作普通GPIO功能（NJTRST硬件拉高）。使用cJTAG调试时的引脚分配为：PA14: JTCK、PA13: JTMS，其他引脚（PA15、PB4、PB3）可用作普通GPIO功能。如果JTAG调试功能都没有使用，这五个引脚都释放作为普通GPIO功能。

存在问题

1. 用料非常节省，丝印缺失，触点要飞线，引脚焊盘与屏蔽开窗距离太近，容易连锡
2. wifi、ble开发繁琐
