不会编程的小白，跟风注册了iCEasy商城会员，免费申请了兆易创新GD开发板GD32VW553-IOT物联网开源硬件。免费的条件是写测评。
正好关税原因，公司要求全面国产化，准备把stm32更换为GD32，也算提前熟悉GD产品了。
测试过程遇到四大坑，第四坑是糊里糊涂过的。
第一天坑：就是这个口碑测评编辑页面，你可以新建一个测评，在标题或者这里随便写几个字，再点窗口最大化最小化，恭喜你，文件丢失。
我为啥知道的？因为你看到的这是第四稿（不算我的word稿），也可能是第五、第六……
好了，测评正文
申请后一个月收到开发板，拇指大小，0.8mm板厚。

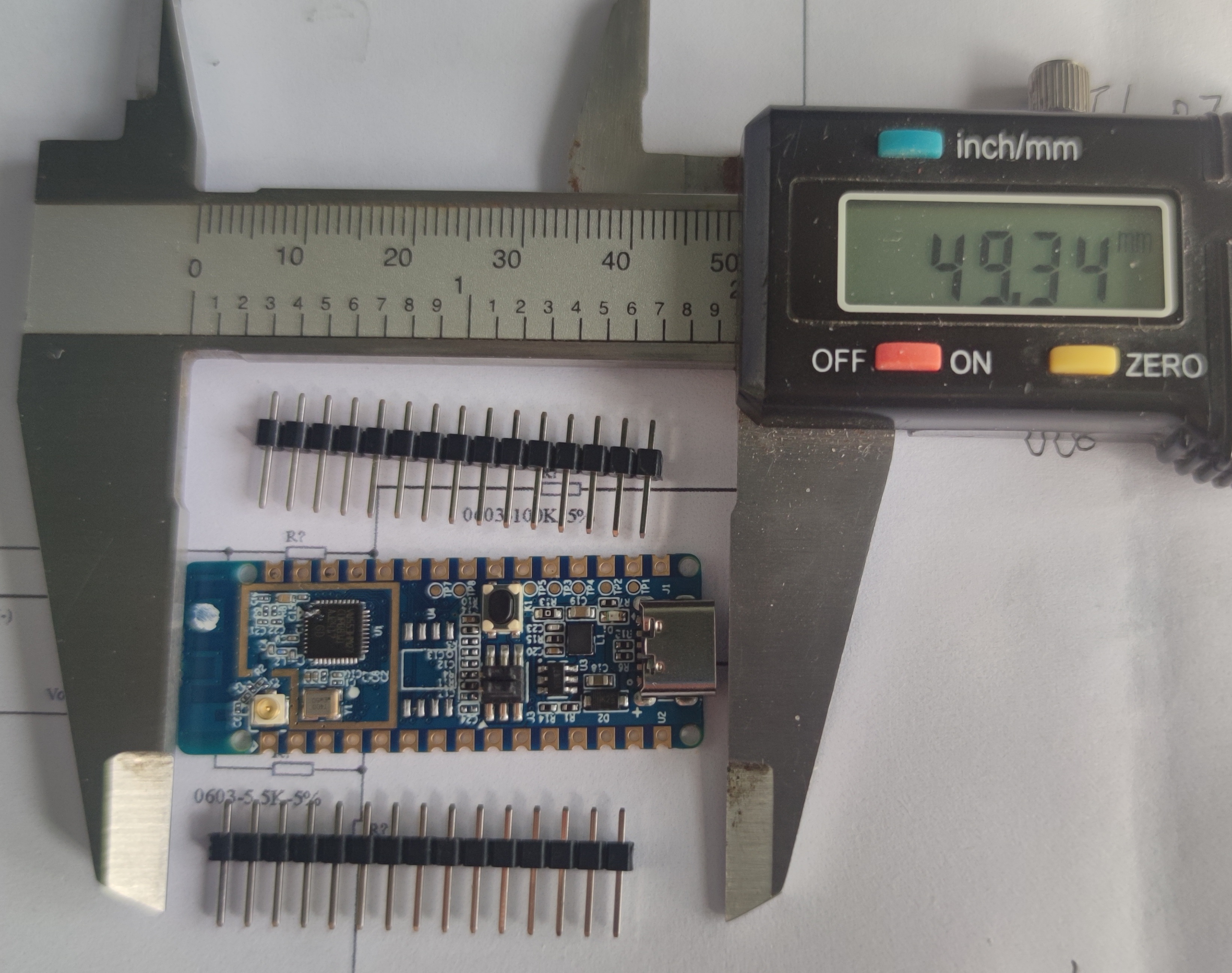

实物总长不到5厘米，确实非常的小巧。

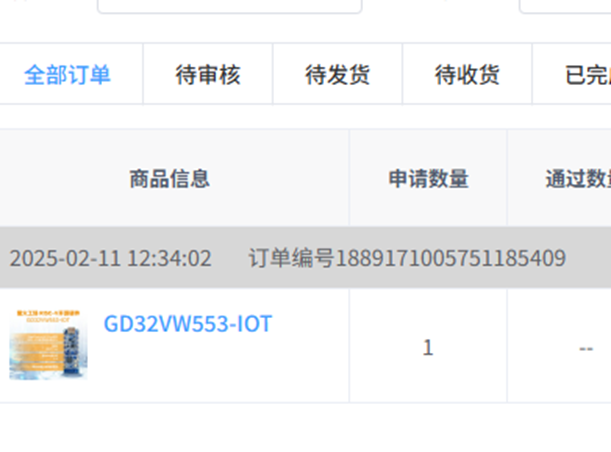

登录iCEasy商城，我的订单，样片订单中找到订单。
点开发板名称GD32VW553-IOT进入订购页面，往下拉看产品介绍

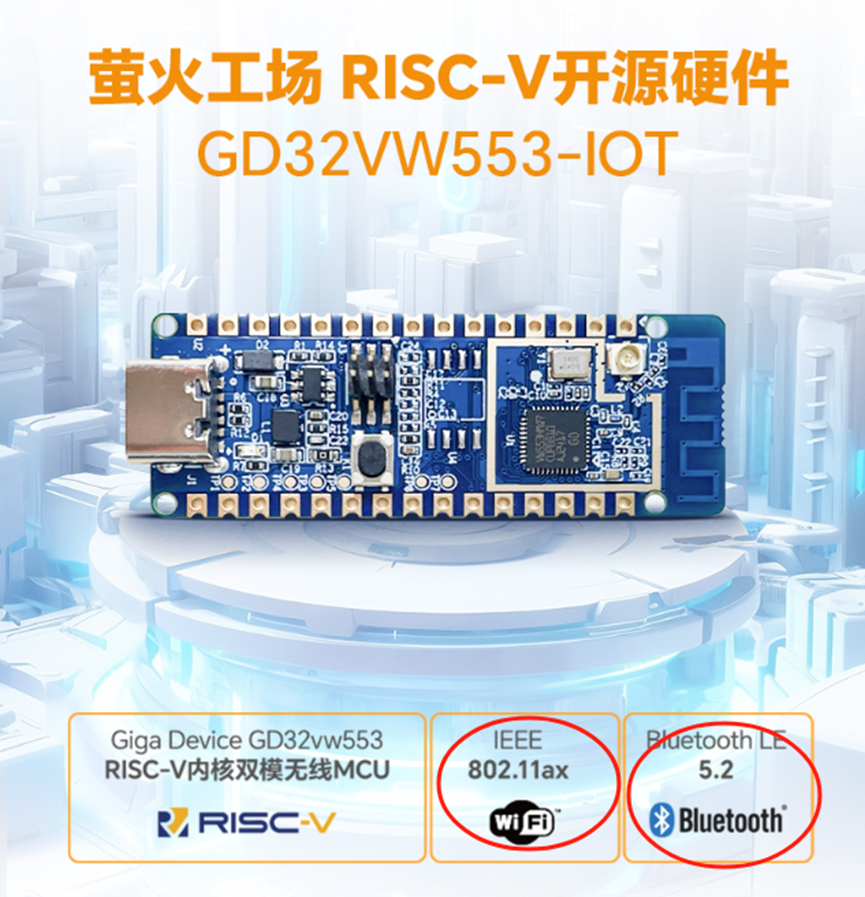

这就是我要申请样品的原因，wifi+蓝牙。

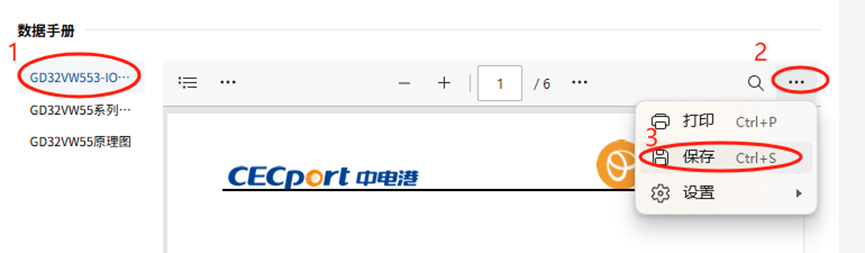

继续下拉看数据手册，有三个文件，先下载保存

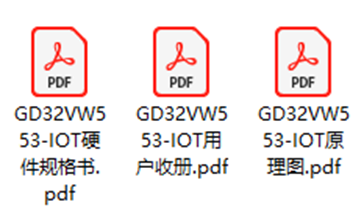

保存到本地改好名字备用。
挨着打开看看：
硬件规格书6页，第4页板卡布局有用。这个布局图把usb电压输入朝上不符合我的习惯。从后面的电路图来看他也是放反了，我还是把它反过来吧。没法看了。以后面原理图为准。
如果设计外壳或者设计扩展板，第5页结构尺寸也有用。
用户收册太厚了157页还是先不看了吧

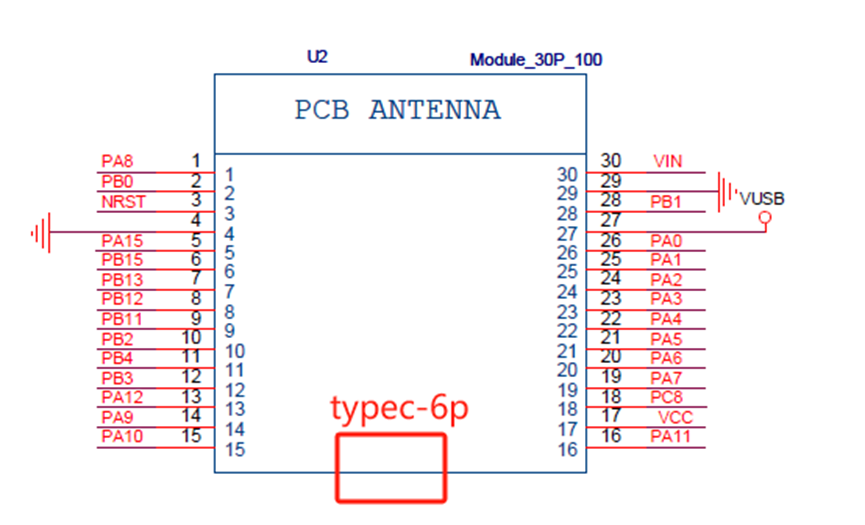

原理图必须看，不然点个灯都找不到引脚。
这就有意思了，板卡布局和原理图竟然是反着的，以原理图为准

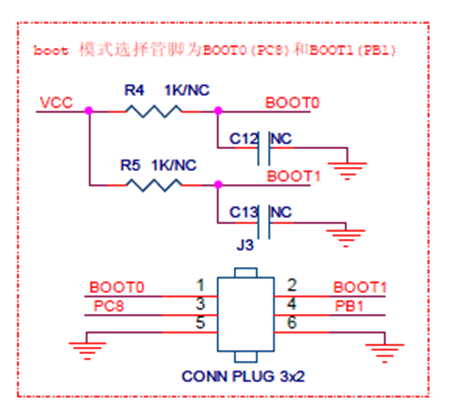

这个boot设置也很重要
第二坑：但是根据提示boot1接PB1无法连接。BOOT1接地才能正常。

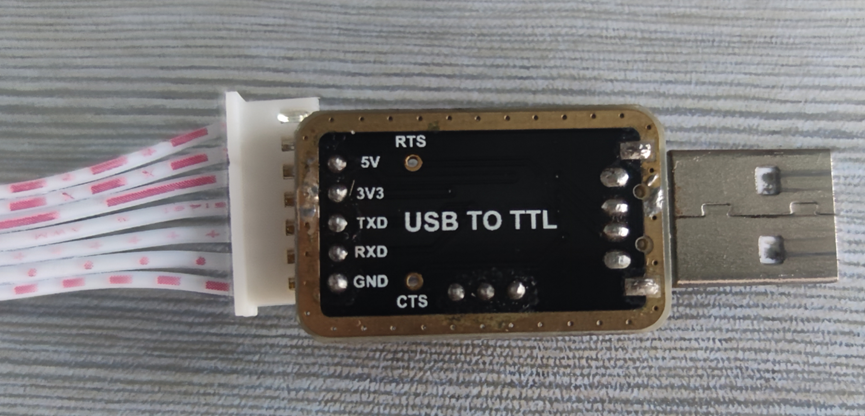

下载口：
PA6-TX，接ch340的RX
PA7-RX，接ch340的TX

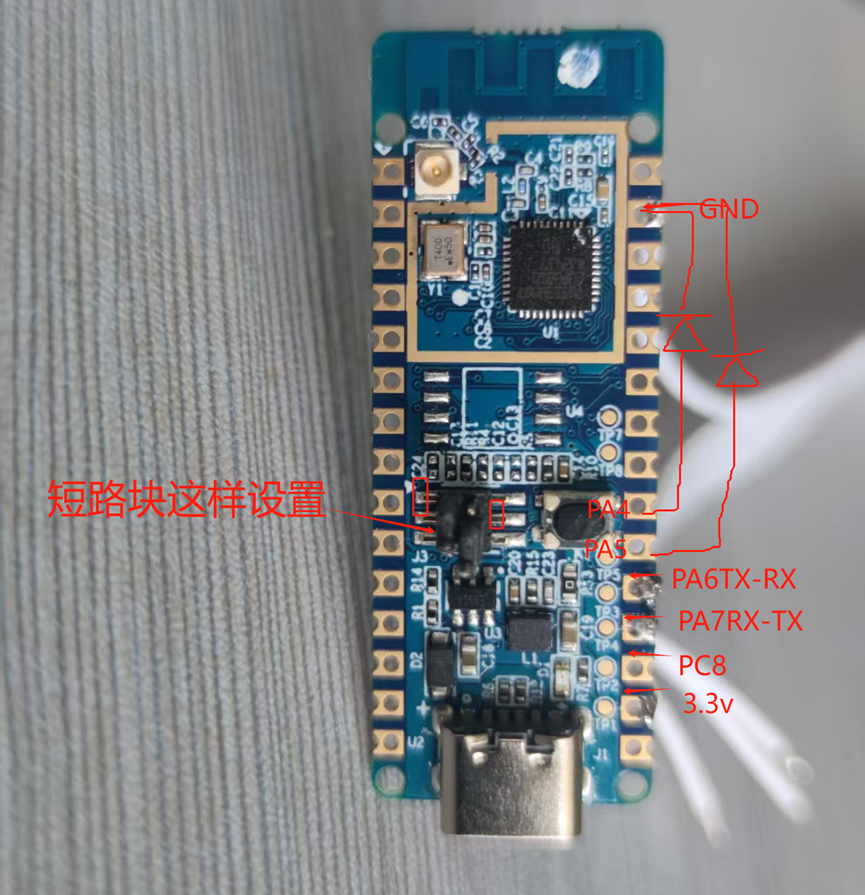

第三坑：为啥标出PC8，因为这个开发板留了坑，连好线没法握手，R4没有焊接。0402的电阻搞不定。看那个跳线BOOT0是要连PC8的，也就是说PC8和BOOT0通过R4接3.3v，那引脚pc8旁边刚好是3.3v，直接铜丝穿孔绑起来，正常了。但是芯片有点发热，先断电，等烧录程序时再插上，一共几秒钟，应该没问题。
再来看看软件部分：

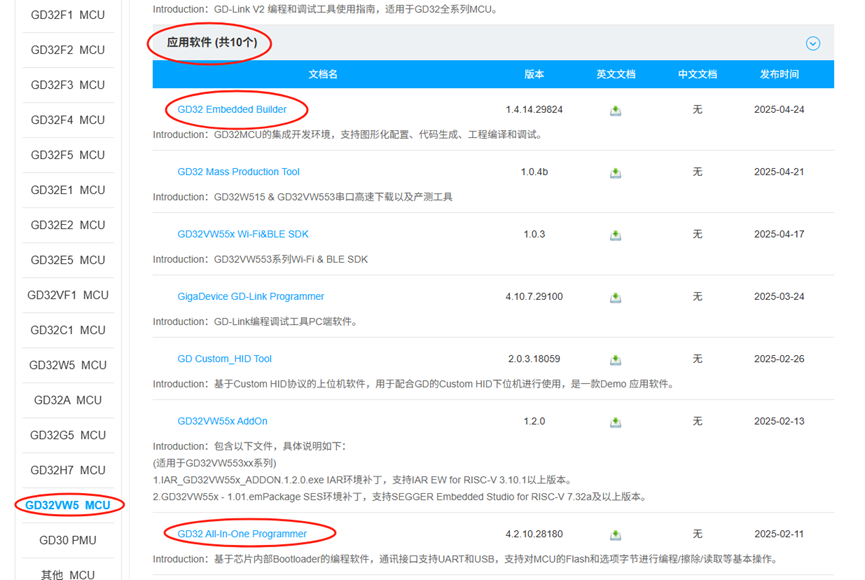

进入兆易创新网站，应用软件下载这两个：
GD32 Embedded Builder 程序开发编译软件
GD32 All-In-One Programmer 程序下载烧录软件
下载这个两个软件，都是解压直接使用的。
再到开发板资料里下载GD32VW553K-START Demo Suites，包含很多例程，直接调用测试。
打开GD32EmbeddedBuilder软件，
GD Project，展开选择GD Project
直接打开例程，找到提前下载解压好的GD32VW55x_Demo_Suites_V1.4.0文件，
里面隐藏的很深有个projiect，找到01_GPIO_Running_LED，这部分我也不会，就不写了，请参考别人的测评GD32VW553-IOT评测-官方demo流水灯，
我打开了，build后出现了很多错误，然后又参考上面的测评新建了一个，把下载的例程复制过来，build后不知道生成文件在哪，搜.Hex没搜到。

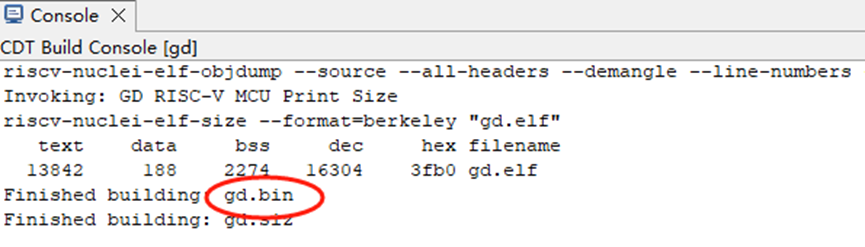

仔细一看是bin文件，搜我的电脑，搜到文件。

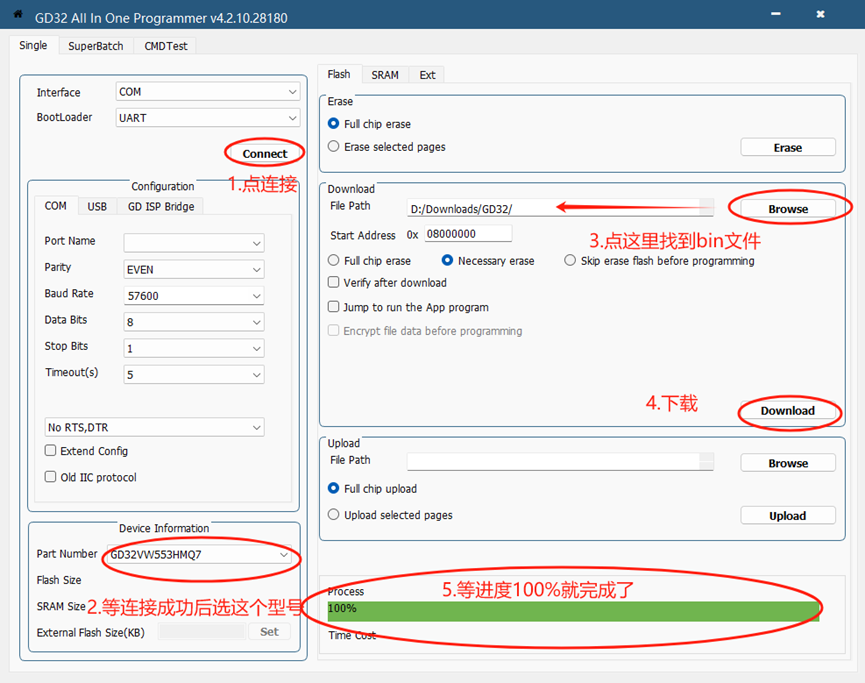

打开GD32 All-In-One Programmer准备烧录
while(1) {
/* turn on LED1, turn off LED3 */
gpio_bit_set(GPIOA, GPIO_PIN_4);
gpio_bit_reset(GPIOA, GPIO_PIN_6);
delay_1ms(500);
/* turn on LED2, turn off LED1 */
gpio_bit_set(GPIOA, GPIO_PIN_5);
gpio_bit_reset(GPIOA, GPIO_PIN_4);
delay_1ms(500);
/* turn on LED3, turn off LED2 */
gpio_bit_set(GPIOA, GPIO_PIN_6);
gpio_bit_reset(GPIOA, GPIO_PIN_5);
delay_1ms(500);
}
这段程序注释写着led1 led2 led3循环。
GPIOA, GPIO_PIN_4，那就是A4口，PA4，同样还有PA5，PA6。
去引脚图找到PA4，PA5，PA6。
第四坑，这里也凑一坑吧，这个PA6明明是下载口的TX，这里又成了led控制口了。
本来想接LED灯看看效果，突然发现PA6不是数据串口吗？

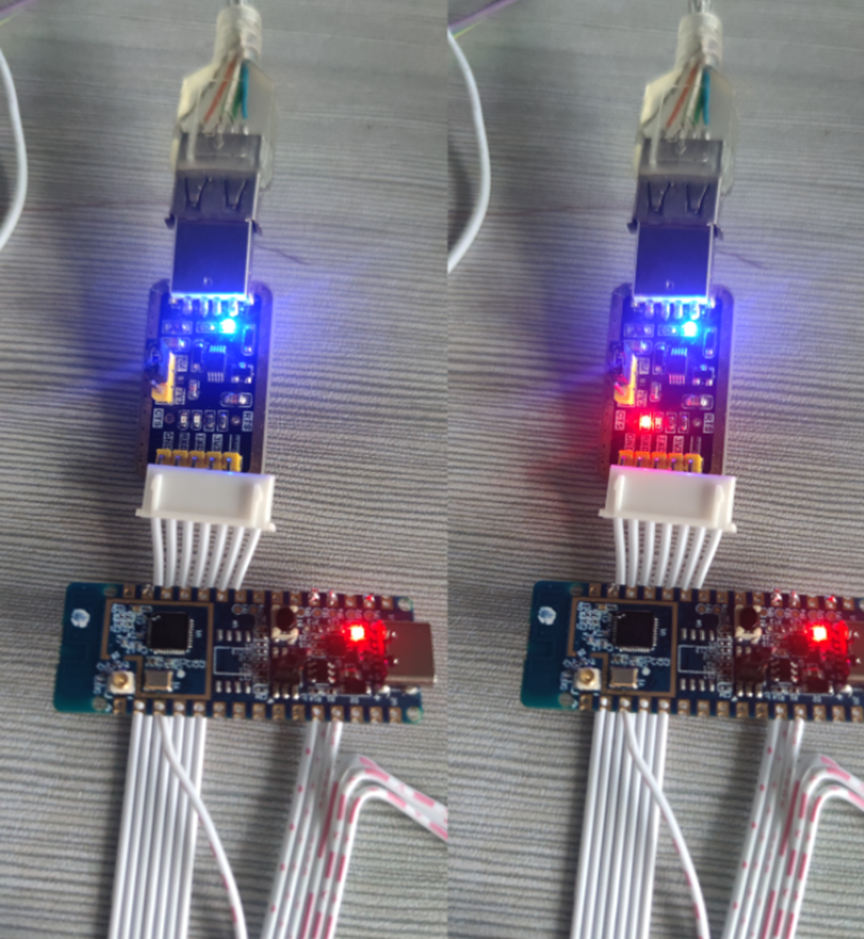

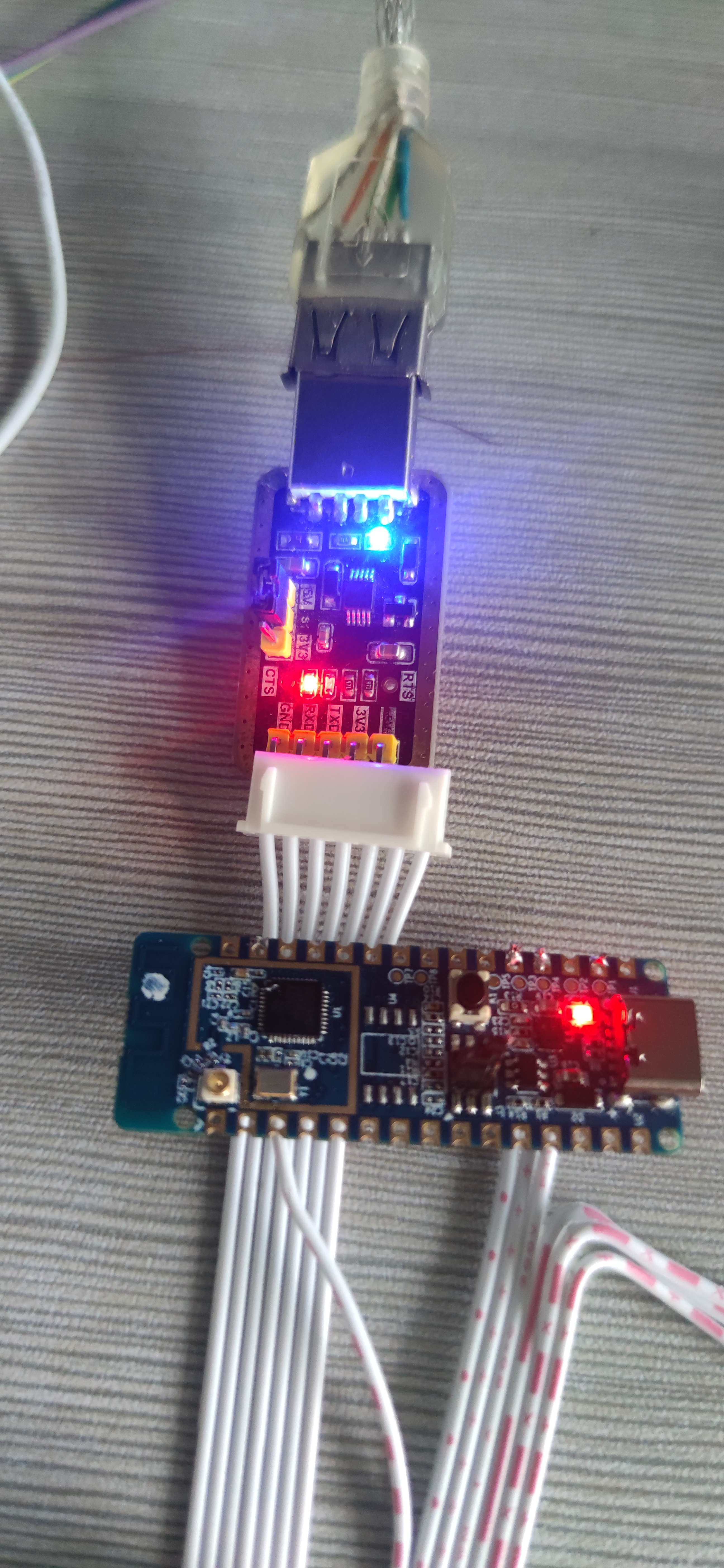

我这串口灯有规律的一亮一灭，也等于是验证了。
