那咱们直奔主题吧。

第一步 新建文件夹来存放这块开发板的一切相关资料，包括使用的软件，下载工具，手册等等。

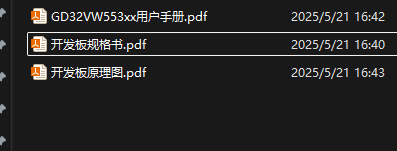

第二步 从  https://www.iceasy.com/product/1874659379209633793  这里最下面点击另存为下载到三个pdf文件，分别是开发板规格书，GD35VW553的用户手册，和开发板的原理图。这三个文件足够前期使用了。

第三步 参考这个帖子 https://www.iceasy.com/review/1919328903754256385 安装开发软件和工具。此帖子非常详细，干货满满。

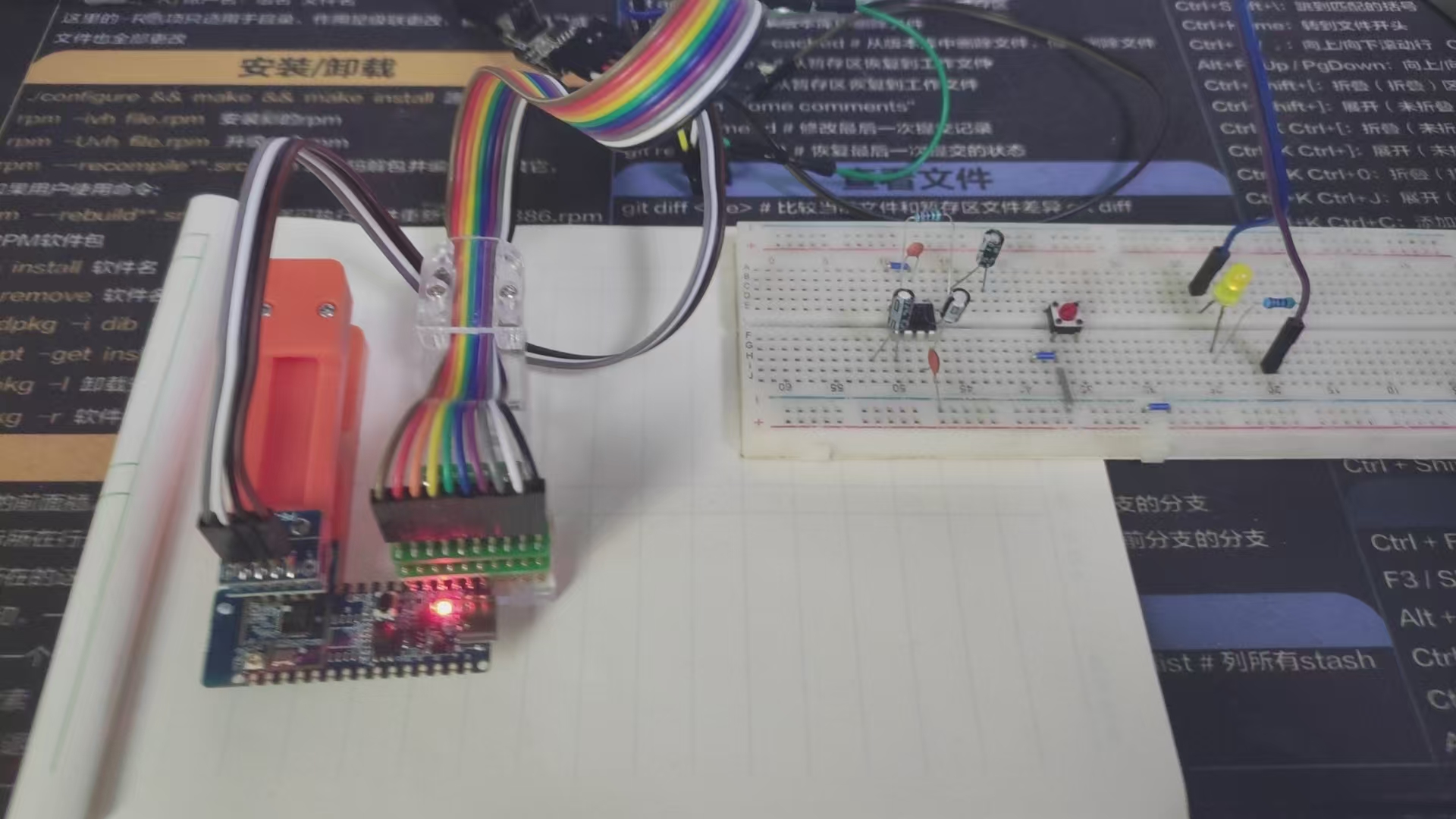

第四步 按照上面帖子新建工程后 就会打开一个示例代码。根据自己的硬件连接情况进行适配，我的硬件连接情况如下图：

使用串口工具的5V->Vbus

烧录串口连接 RX接PA6，TX接PA7

GND->GND

PC8引出到面包板 短接到GND

PA11->LED->电阻->3.3V

因此想要PA11 闪烁 需要修改代码：

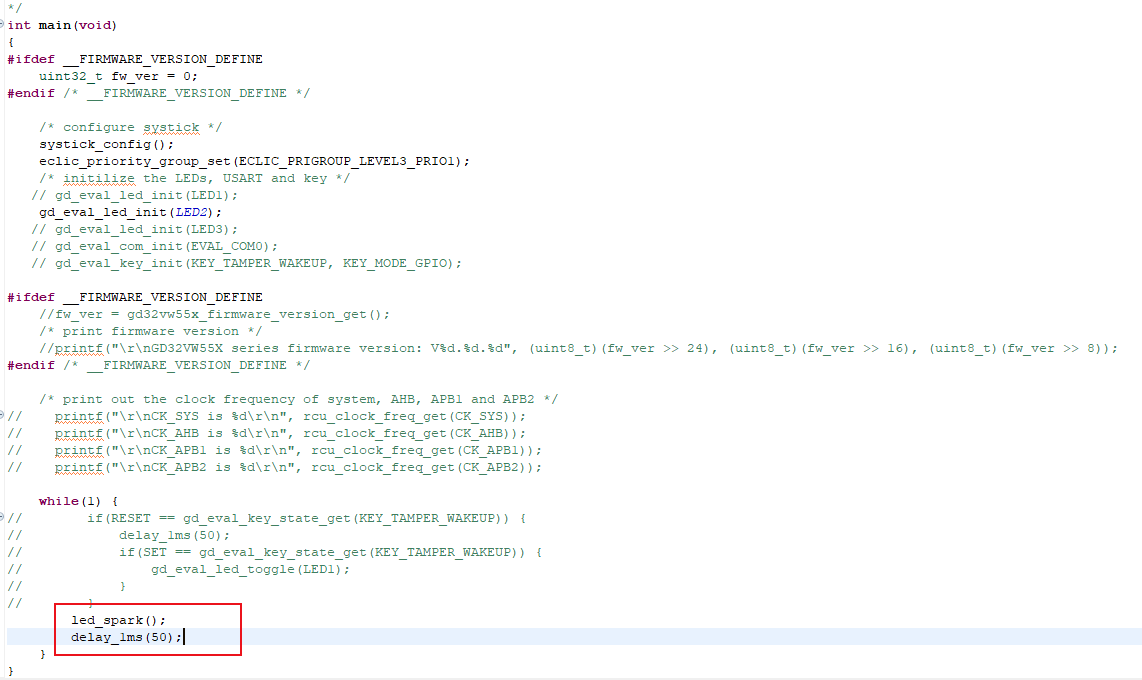

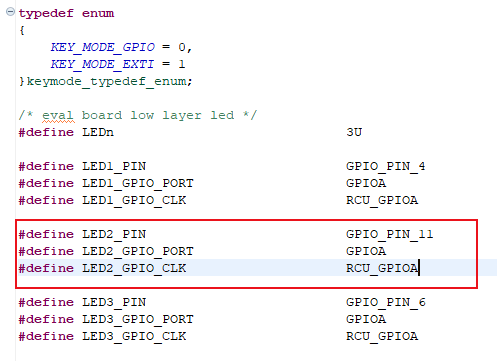

首先将不需要的初始化代码 执行代码注释掉，添加对led闪烁函数的调用，添加延迟函数。修改gd32vw553h_eval.h中对于led2 的配置，如下图：

编译之后生成bin文件。下面进行烧录。

第五步 烧录。这个开发板不得不说有点小坑，PC8作为BOOT0 居然没后焊接上拉电阻，因此 硬件连接中将其独立引出，并去除短接帽。

烧录准备：先将PC8断开与GND连接 连接到3.3V 然后按下开发板上的复位按键。

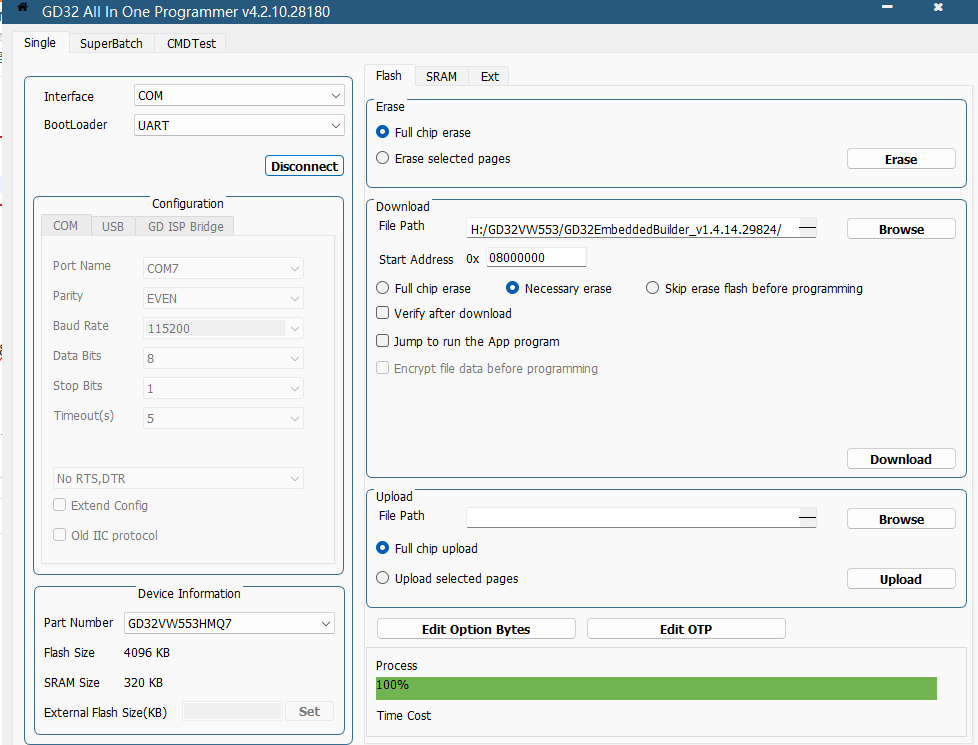

               再在工具界面点击Connect按钮连接，正常连接后如下图：

如果连接失败 就需要检查串口连接部分是否正常 是否交叉连接。

然后点击Browse 选择刚才编译好的bin文件。点击Download下载。完成后右下角显示 100%。

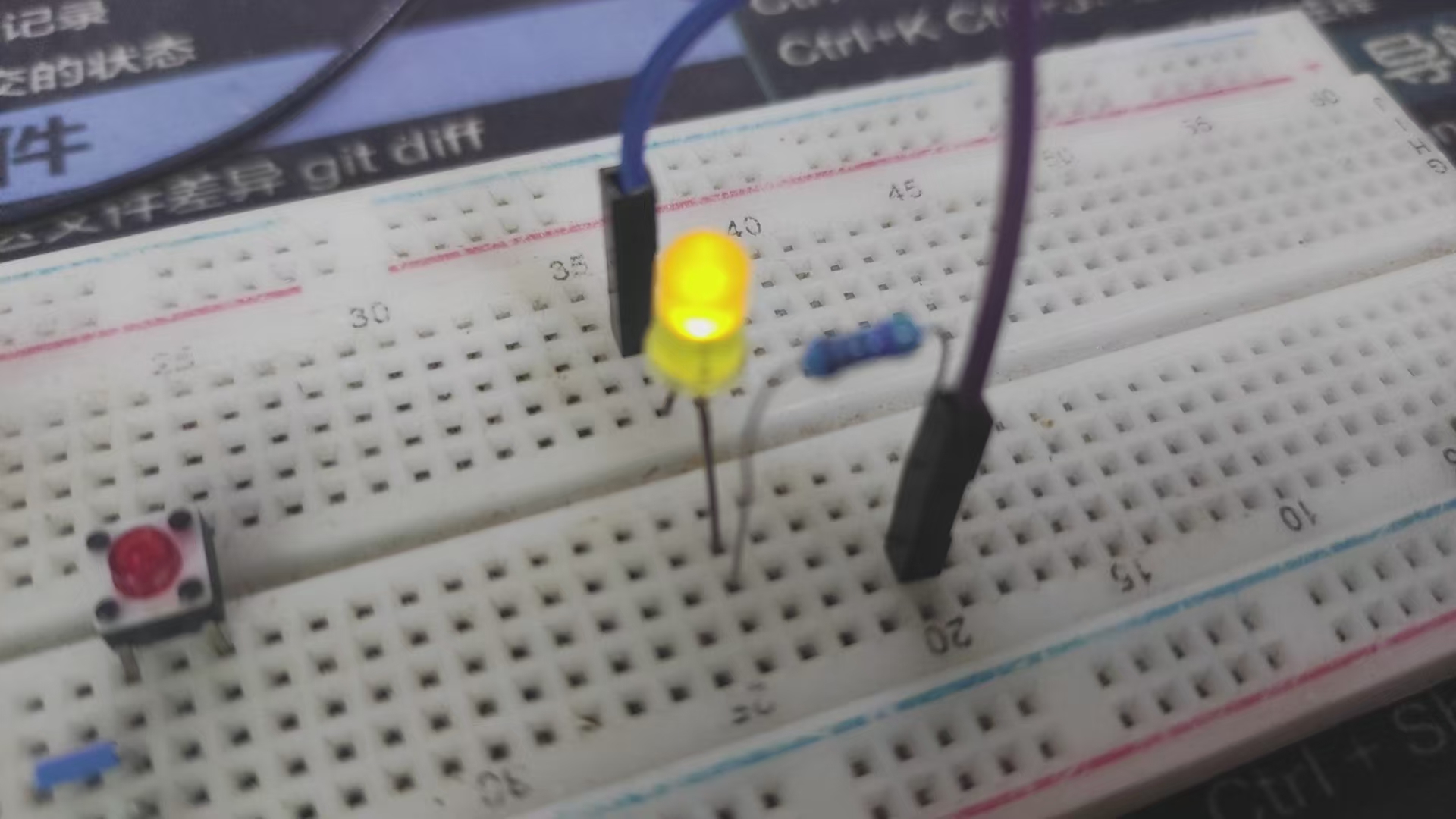

最后 将PC8 断开3.3V连接 再连接到GND，按下复位键即可从flash启动 可以观察到led在闪烁了。

总结吐槽：

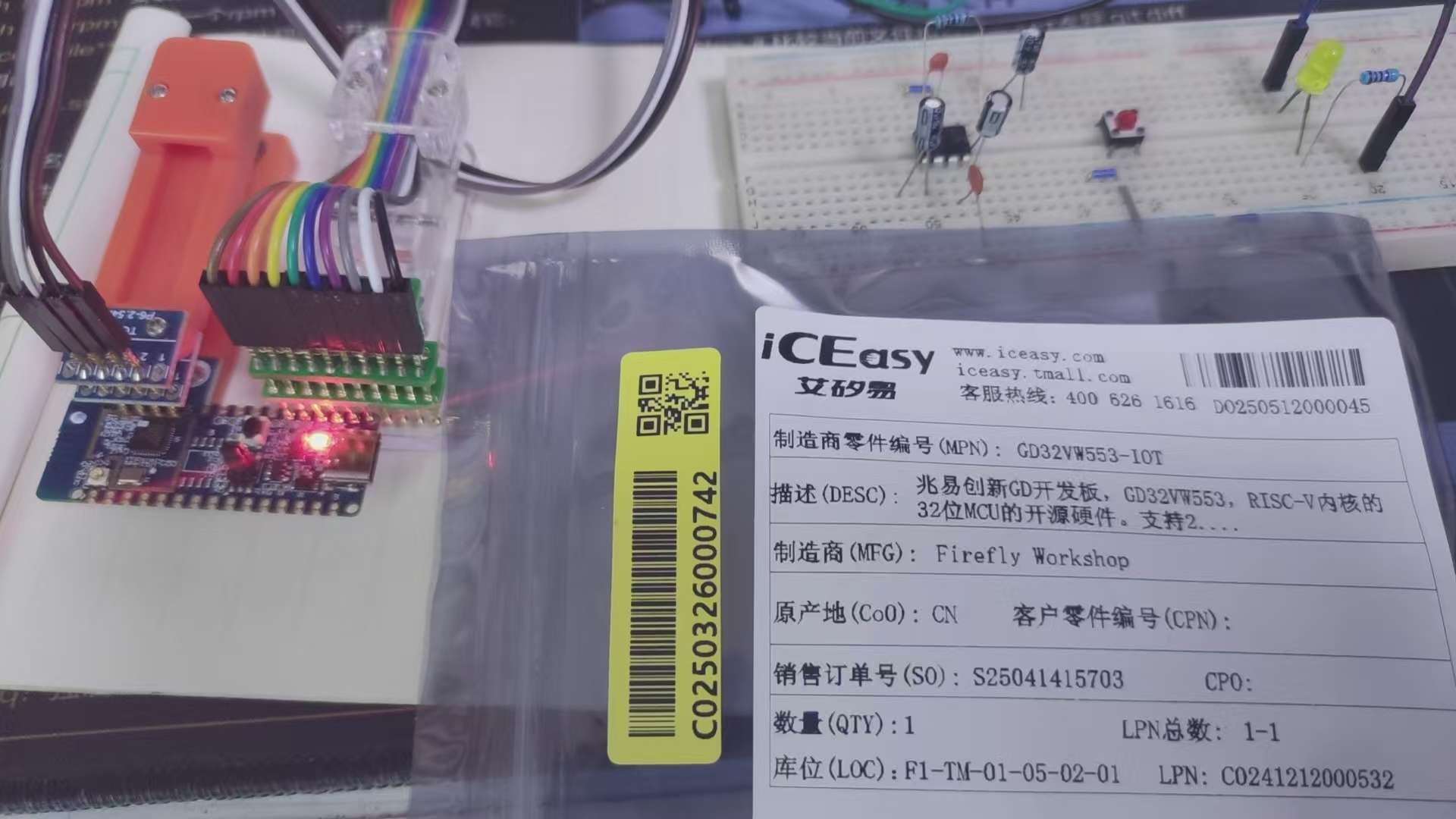

板子到手非常小巧，小巧到不敢焊排针插到面包板上，生怕拔插给崩坏了。不得不说，没有丝印太不友好。短接帽确实小可爱，可是下载烧录时候确实太不方便，严重警告的是 BOOT0选择上拉电阻不焊接 是什么情况，最为一个开发板太不应该了，这坑太大。吐槽的同时也感叹国产MCU的发展日新月异。这颗芯片已经十分强大了，点个灯根本不能体现它的实力。以后有时间再详细深入探索吧。
