萤火工场GD32VW553-IOT测评+搭建开发环境以及测试点亮LED

搭建开发环境以及测试点亮LED

萤火工场GD32VW553-IOT物联网开发板是一块小巧的开发板，小巧到想改变BOOT跳线需要很小心的程度。

拿到开发板后，为了完成测试，还需要自己手工焊接两侧的排针。焊完排针后，接下来搭建测试电路、建立开发环境、走通下载。搭建测试电路、建立开发环境没有任何问题，开发环境我选的是

“GD32EmbeddedBuilder_v1.4.14.29824”这款集成IDE，下载工具用的是串口方式，使用“GD32AllInOneProgrammer_win_V4.2.10.28180”，这两个软件都可以从GD的官网得到，网址是https://www.gd32mcu.com/cn/download/7?kw=GD32VW5。这两款软件都不需要安装，只要解压就行。如果需要例程，可以考虑下载“GD32VW553H_EVAL_Demo_Suites”，释放例程压缩文件的时候最好保证所在的完成文件夹时英文的，避免后面用IDE引入示例工程的时候出现问题。

在测试下载处理的过程中，我遇到了问题。按照说明手册的操作，在GD32AllInOneProgrammer_win_V4.2.10.28180中连接设备阶段总是出现连接失败的提示，后来在评测微信群中请教大佬才知道，需要将开发板的PC8接到Vdd端后改变BOOT跳线再连接才能成功。应该说，这块开发板是我在使用的开发板中，在测试下载时花的时间最长的一块开发板。原以为开发板的Type-C接口是自带类似DAPLink这样的下载器，或者可以直接连接串口就可以实现串口烧录的。

虽然经历太多波折，终于完成编程、编译、下载、运行的整个过程了。现在把整个过程简单说明。

一、建立测试程序

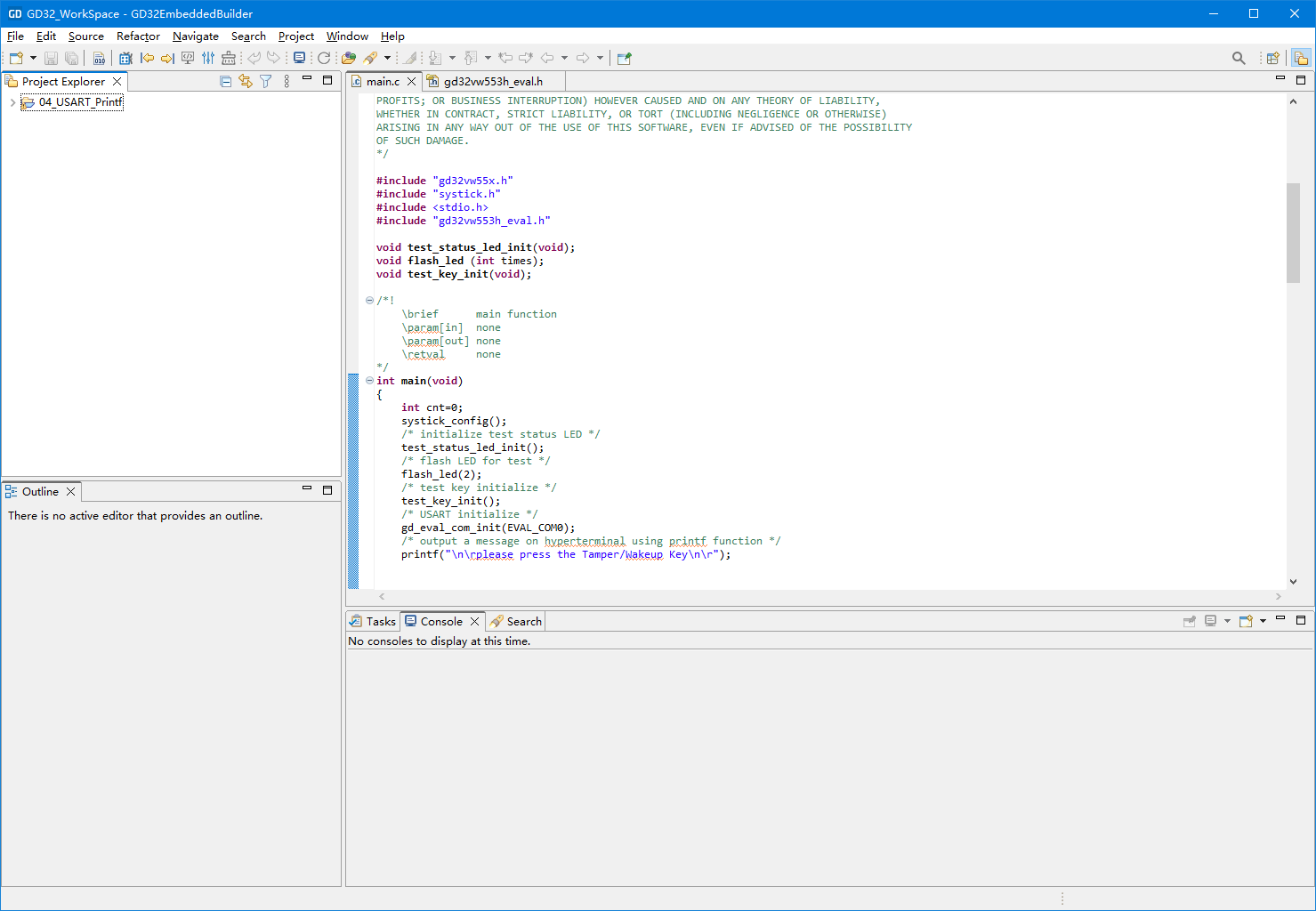

1、打开集成IDE

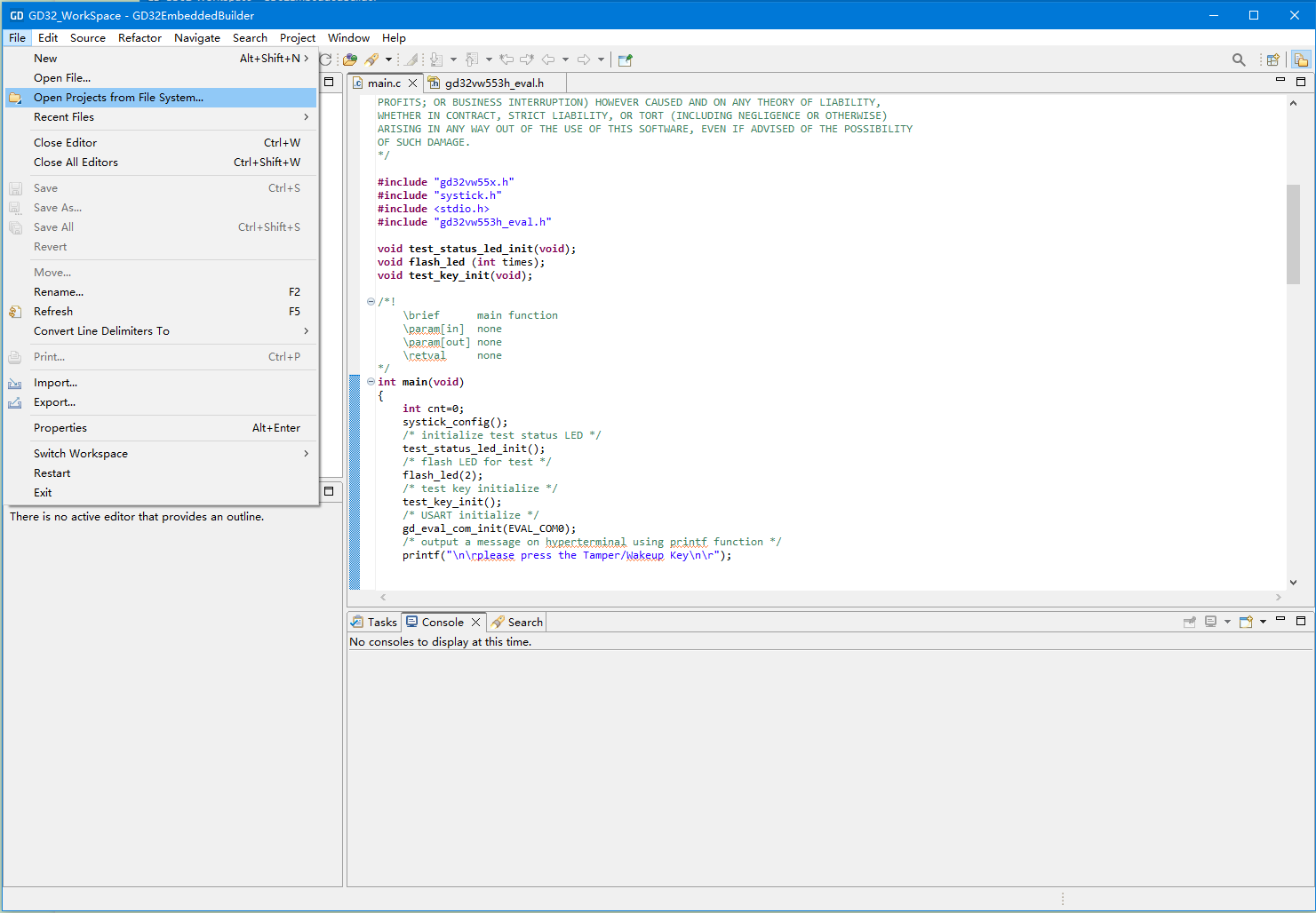

2、以“Open Projects From File System”的方式打开“GD32VW55x_Demo_Suites_V1.4.0\GD32VW553H_EVAL_Demo_Suites\Projects\”中的“04_USART_Printf”例程（在1中我已经打开了这个例程，并进行了一些改造）

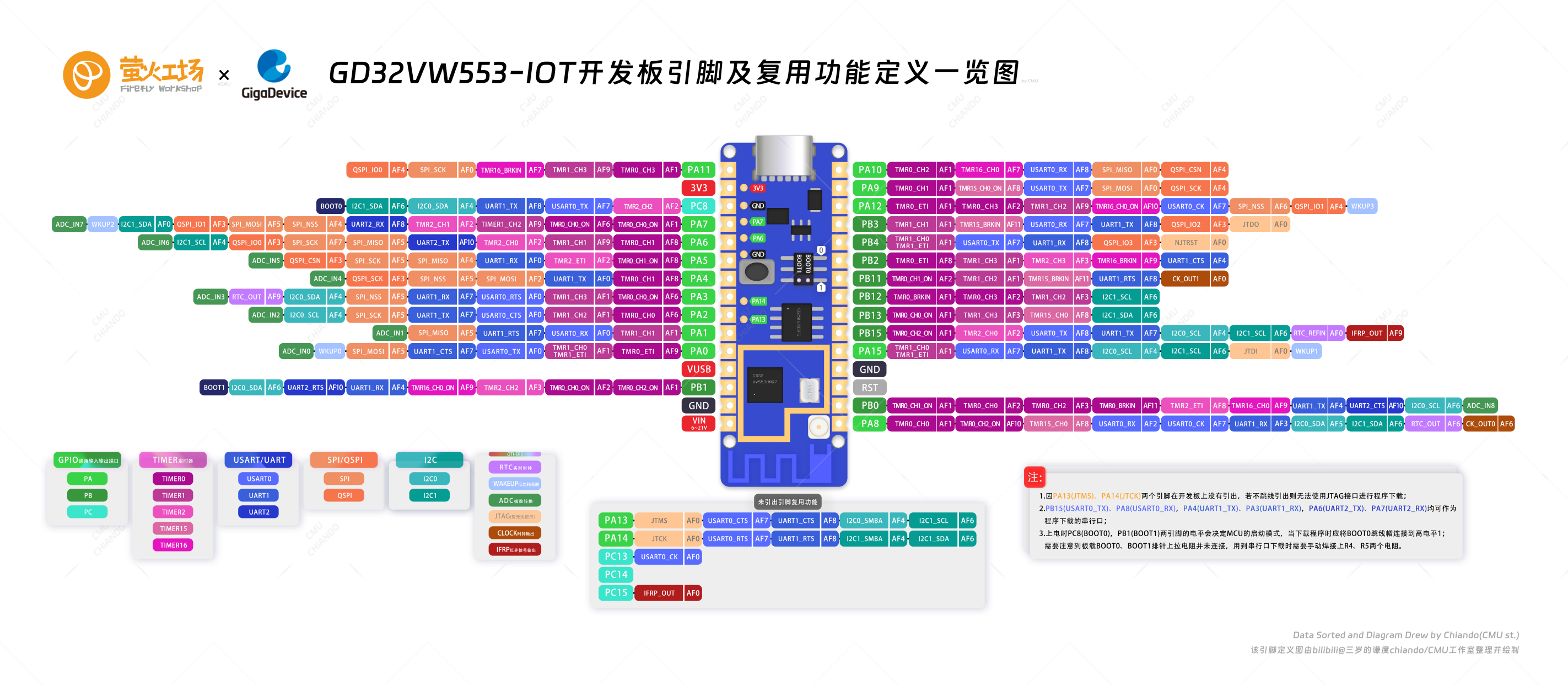

在原来例程的基础上，追加了一部分用来点亮LED的代码。根据开发板引脚的排布，我选择了PA15这个引脚作为测试LED的GPIO口。

3、改造代码

3.1、定义LED用的口和GPIO

#define LED_PORT GPIOA
#define LED_PIN GPIO_PIN_15

3.2、在主程序中开始处追加代码

int cnt=0;
systick_config();

cnt是用来限制LED闪烁次数的变量。systick_config是初始化系统滴答器。

3.3、在“printf("\n\rplease press the Tamper/Wakeup Key\n\r");”之后追加代码

gpio_mode_set(LED_PORT, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, LED_PIN);
gpio_bit_reset(LED_PORT, LED_PIN);

是为了初始化PA15引脚为数字输出接口，配合驱动LED。

3.4、在“printf("\n\rUSART printf example \n\r");”后面追加代码

while(++cnt<10) {
    gpio_bit_reset(LED_PORT, LED_PIN);
    delay_1ms(500);

    gpio_bit_set(LED_PORT, LED_PIN);
    delay_1ms(500);
}
cnt=0;

这段代码的目的是在按动开发板的用户按钮后，使PA11所在的LED闪烁9次，亮灭间隔500mS。

编译程序，生成GD32VW553H_EVAL.bin文件待用。

4、建立下载方式

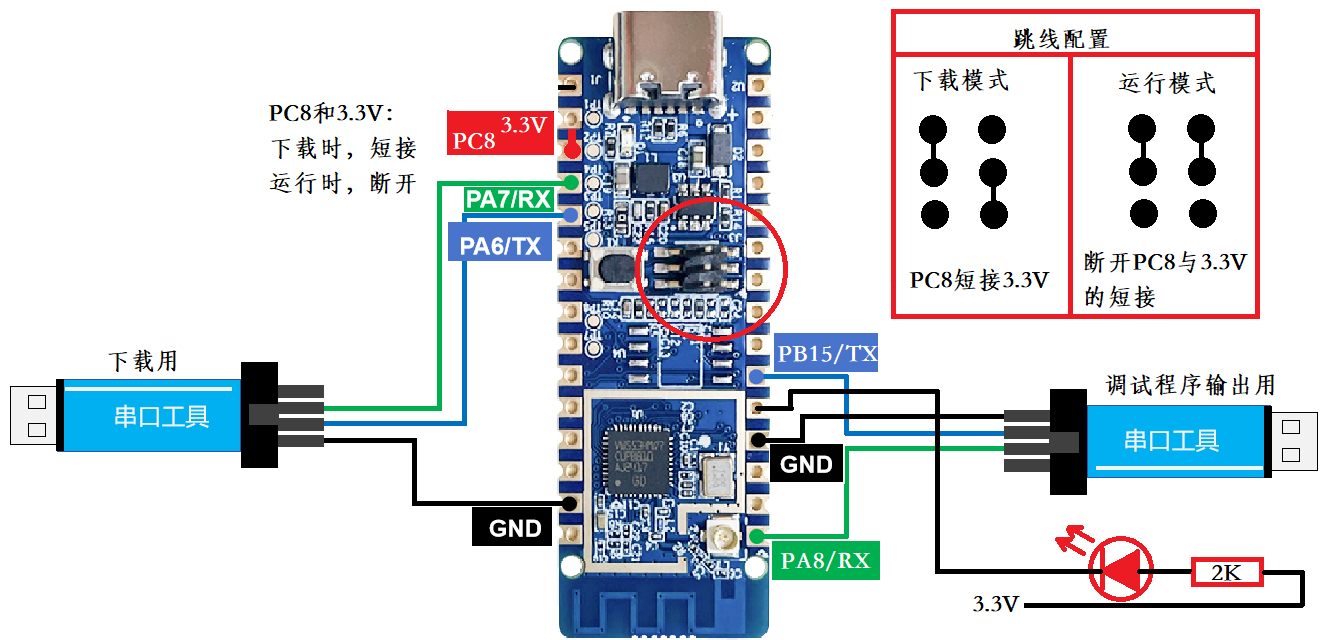

4.1、按照下图连接必要的USB转串口工具，同时改变BOOT跳线为下载模式。LED一定要加限流电阻，我这里选择的是2K的。

4.2、打开“GD32AllInOneProgrammer_win_V4.2.10.28180”串口烧录软件

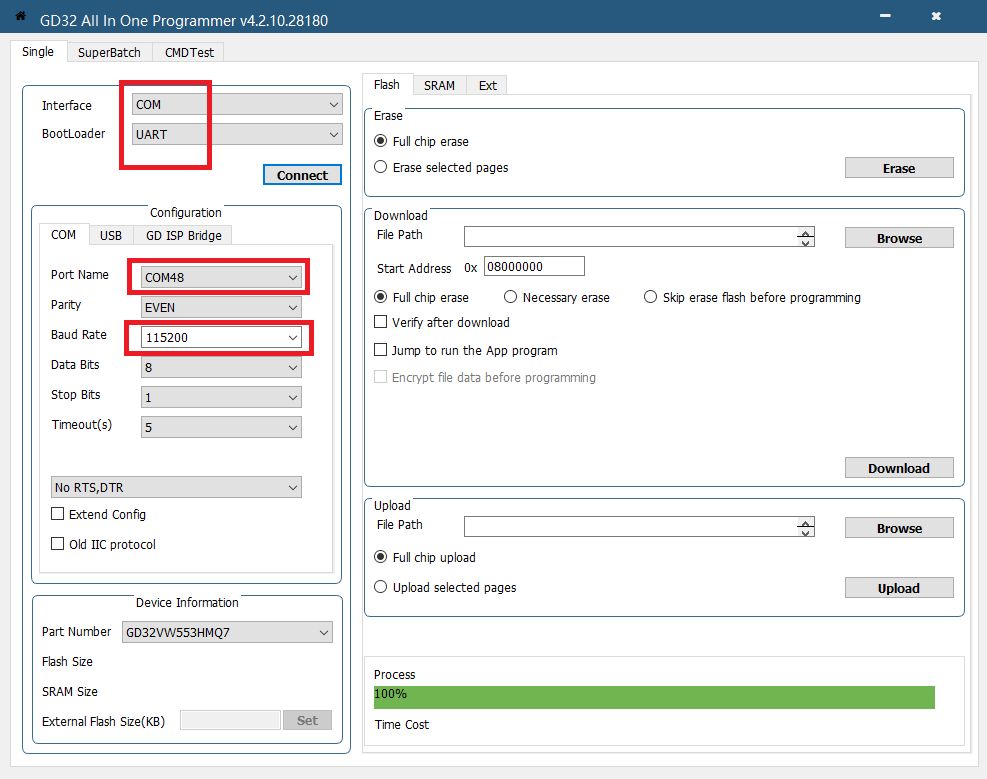

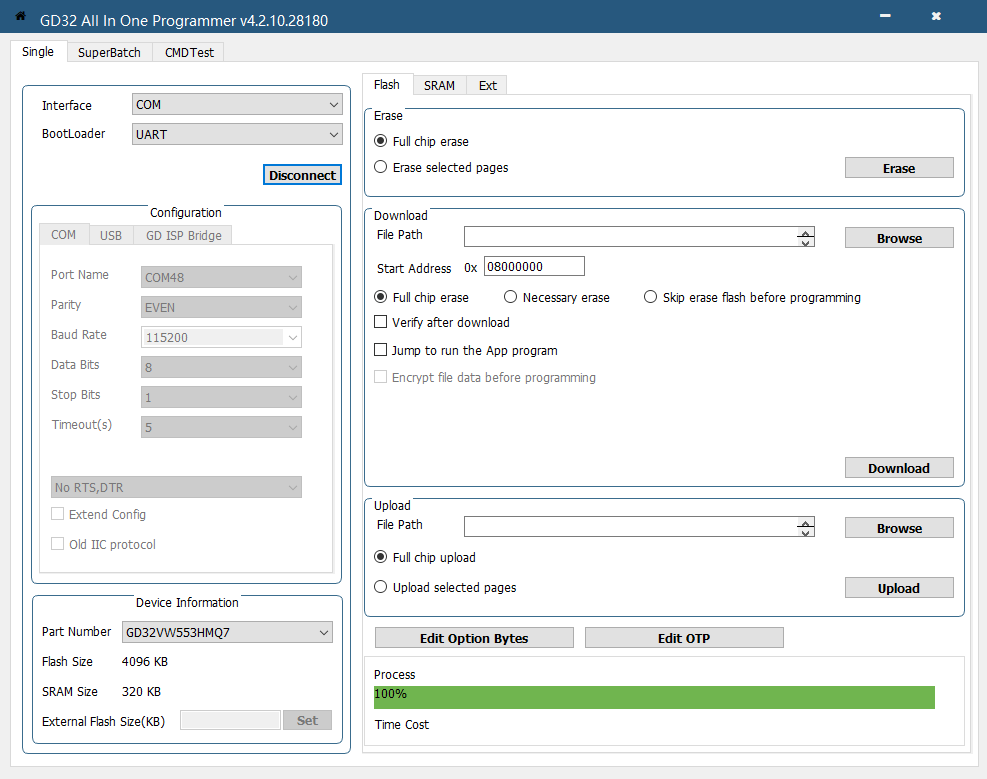

红色标记的地方是要注意的地方，其中“Port Name”处选择你要使用的下载用的串口。按照下载模式改变BOOT跳线，短接PC8和3.3两个引脚（有排针输出的，两个管脚相邻），将串口模块接入电脑，调整连接用串口（Port Name处），从TypeC端口接入电源，点击下载工具中“Connect”。如果连接成功，应该是如下画面：

在右侧Download区域的File Path处，点击“Browse”，打开刚才编译生成的“GD32VW553H_EVAL.bin”文件

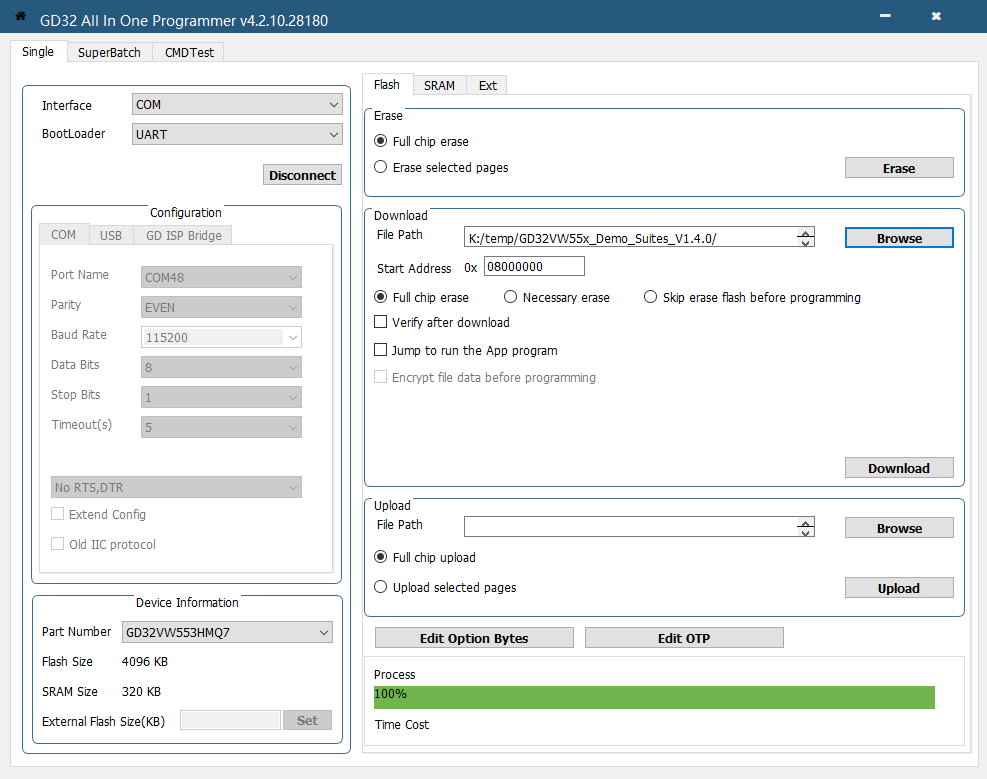

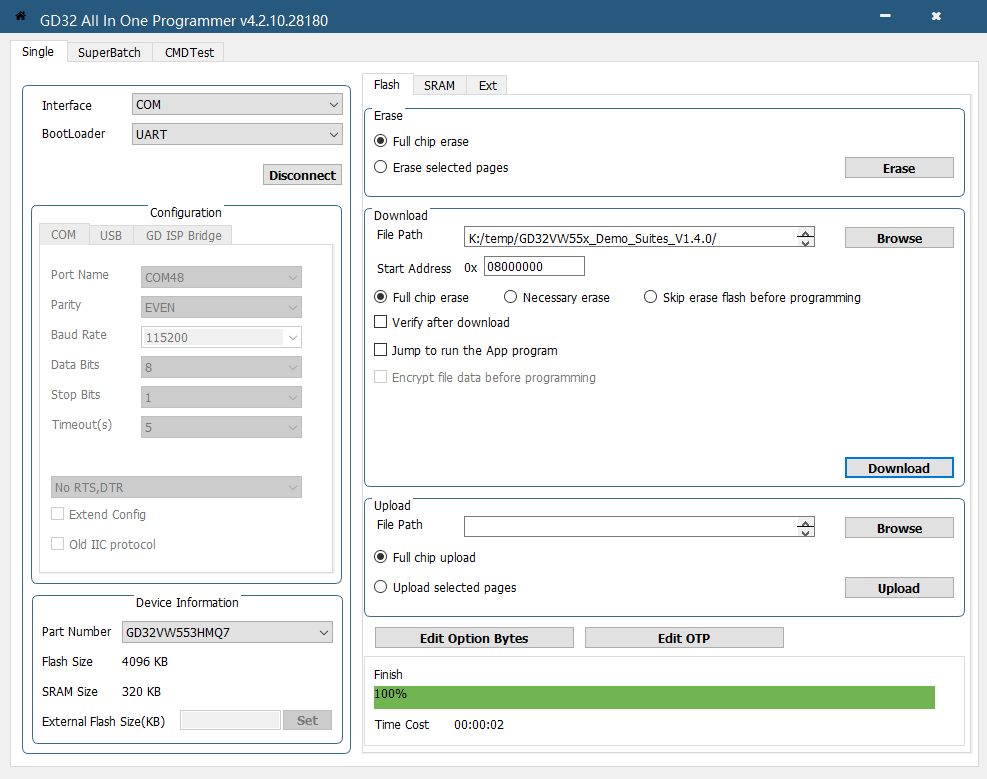

调整Erase和Download的选项为“Full chip erase”模式，点击“Download”，执行下载，大概要2--3秒的样子，

如果显示为上图，表示下载成功。

5、测试运行

5.1、拔掉TypeC电源，断开PC8与3.3的连接，修改BOOT跳线为运行方式

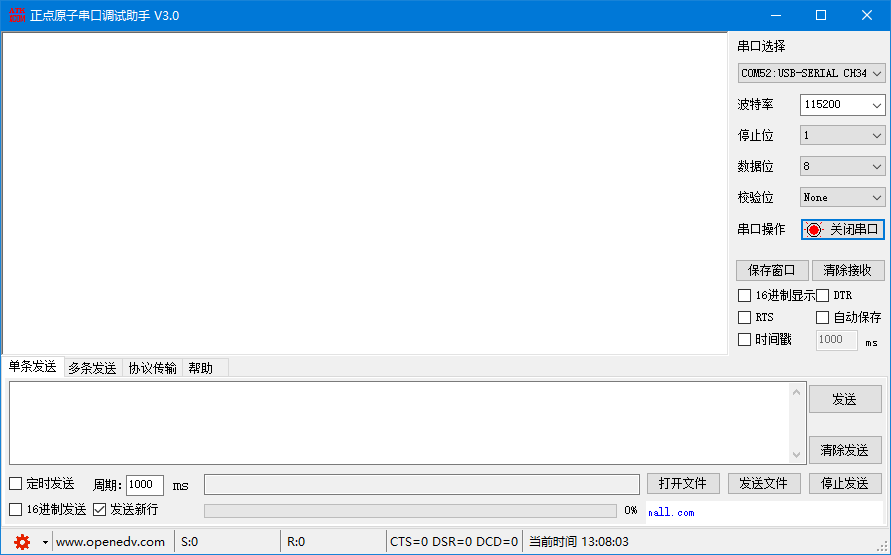

5.2、连接程序串口调试输出用的软件（注意串口参数配置）

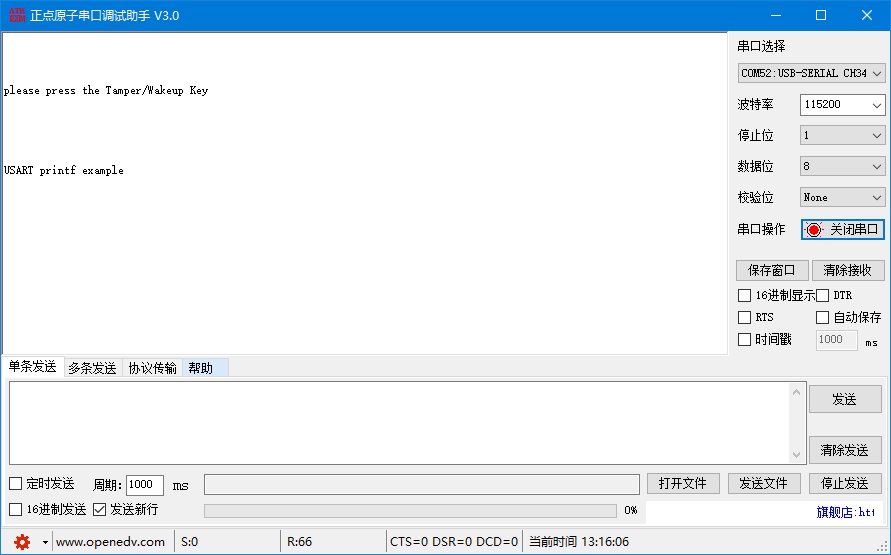

5.3、检查线路没问题（主要是检查是否有短路、LED的方向别错了），开发板接入TypeC电源，注意程序输出

测试中LED应该有9次闪烁。之后按动开发板上的用户按钮，串口输出和LED闪烁会重复出现。

至此表明整个开发环境搭建完成。

演示视频： https://www.bilibili.com/video/BV11JTWzGENo/?vd_source=adcef0c69ad4c414f6be4c9a989b3821
