声明：由于刚刚拿到样板，开发还未完成，故本文只发出部分思路和方法。
正文：
一、材料清单

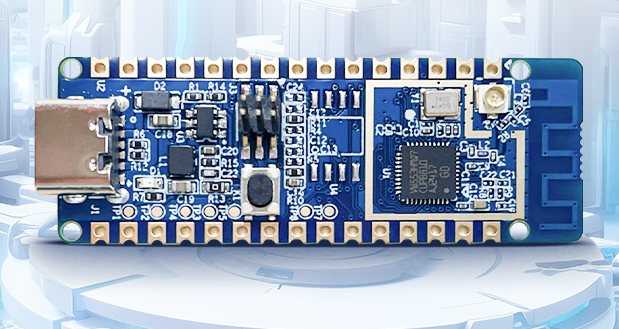

GD32VW553-IOT 开发板 1 块 核心控制，转发手机 Wi-Fi 数据到打印机
兄弟 MFC-7340 打印机 1 台 打印输出 装纸、无故障，电源正常
CH340G USB 转 TTL 模块（带 USB 母座） 1 个 信号转换（开发板→打印机）+ 烧录器
Type-C 转打印机 OTG 线 1 根 连接 CH340G 与打印机
杜邦线（公对母） 5 根 连接开发板与 CH340G
电脑（Windows） 1 台 烧录固件
手机（安卓 ） 1 部 装 PrinterShare，发送打印任务
Type-C 数据线 2 根 开发板供电 + CH340G 烧录连接
二、硬件连接（烧录固件→打印）
阶段 1：烧录固件（CH340G 当烧录器）
1. 定位开发板关键元件
R4 电阻：USART0 附近，丝印 “R4”；
BOOT0 引脚：丝印 “BOOT0”；
USART0 引脚：PA9（TX）、PA10（RX）。
2. 短接 R4 + 配置 BOOT0
用杜邦线短接 R4 电阻的两个焊盘；
用杜邦线连接 BOOT0→开发板 3.3V 引脚。
3. 连接 CH340G 与开发板
CH340G 引脚 开发板引脚
TX PA10（USART0_RX） 模块发数据给开发板
RX PA9（USART0_TX） 模块收开发板反馈
GND GND（任意） 共地
VCC 3.3V 模块取电（开发板供电）
4. 连接电脑与 CH340G
用 Type-C 数据线插 CH340G 的 USB 母座→电脑 USB 口（传烧录数据）
固件烧录
步骤 1：安装软件（驱动 + 开发环境 + 烧录工具）
CH340G 驱动：电脑连模块，设备管理器看 “USB-SERIAL CH340（COMx）”，无则装驱动；
GD32 Embedded Studio：兆易创新官网下载安装，用于编译代码；
GD32 固件库：解压到桌面（如C:\GD32_FW）；
GD32 ISP Tool：烧录工具，解压备用。
步骤 2：编写固件代码（端口 9100 支持PrinterShare 的关键）
1. 创建项目 + 添加文件
打开 GD32 Embedded Studio→新建项目；
右键项目→新建main.c和usart.h
main.c
c
运行
#include "gd32vw55x.h"
#include "wifi.h"
#include "socket.h"
#include "usart.h"
#include "delay.h"
// 1. 适配PrinterShare：热点名+默认打印端口9100
#define AP_SSID "GD32_Printer" // 手机连这个热点
#define AP_PASSWORD "12345678" // 热点密码
#define TCP_PORT 9100 // PrinterShare默认扫描9100端口
uint8_t recv_buf[4096]; // 增大缓冲区，支持大文件（如图片/PDF）
// 初始化串口（USART1，与CH340G通信）
void usart_init(void) {
rcu_periph_clock_enable(RCU_USART1);
rcu_periph_clock_enable(RCU_GPIOB);
// 配置PB6（TX）、PB7（RX）
gpio_mode_set(GPIOB, GPIO_MODE_AF, GPIO_PUPD_PULLUP, GPIO_PIN_6);
gpio_output_options_set(GPIOB, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_6);
gpio_af_set(GPIOB, GPIO_AF_7, GPIO_PIN_6);
gpio_mode_set(GPIOB, GPIO_MODE_AF, GPIO_PUPD_NONE, GPIO_PIN_7);
gpio_af_set(GPIOB, GPIO_AF_7, GPIO_PIN_7);
// 波特率115200（CH340G默认，兼容PrinterShare）
usart_deinit(USART1);
usart_baudrate_set(USART1, 115200);
usart_word_length_set(USART1, USART_WL_8BIT);
usart_parity_config(USART1, USART_PM_NONE);
usart_stop_bit_set(USART1, USART_STB_1BIT);
usart_receive_config(USART1, USART_RECEIVE_ENABLE);
usart_transmit_config(USART1, USART_TRANSMIT_ENABLE);
usart_enable(USART1);
}
// 启动Wi-Fi热点（手机连开发板）
void wifi_ap_init(void) {
wifi_init();
wifi_softap_config_t ap_cfg = {
.ssid = AP_SSID,
.password = AP_PASSWORD,
.channel = 6, // 信道6，干扰少
.encryption = WIFI_ENC_WPA2, // 加密防蹭网
.max_connection = 2 // 最多连2台设备
};
wifi_softap_start(&ap_cfg); // 启动热点
}
// 启动TCP服务器（监听9100端口，接收PrinterShare数据）
void tcp_server_start(void) {
int server_fd = socket(AF_INET, SOCK_STREAM, 0);
struct sockaddr_in server_addr = {
.sin_family = AF_INET,
.sin_addr.s_addr = INADDR_ANY, // 允许任何设备连接
.sin_port = htons(TCP_PORT) // 绑定9100端口
};
bind(server_fd, (struct sockaddr*)&server_addr, sizeof(server_addr));
listen(server_fd, 1); // 监听连接
while (1) {
int client_fd = accept(server_fd, NULL, NULL); // PrinterShare连接成功
int recv_len = recv(client_fd, recv_buf, sizeof(recv_buf), 0); // 收打印数据
if (recv_len > 0) {
// 核心：将PrinterShare的GDI数据透传给打印机（CH340G转发）
for (int i = 0; i < recv_len; i++) {
while (usart_flag_get(USART1, USART_FLAG_TBE) == RESET);
usart_data_transmit(USART1, recv_buf[i]);
}
// 给PrinterShare回传“打印中”（APP显示进度）
send(client_fd, "Printing...", strlen("Printing..."), 0);
}
close(client_fd);
}
}
// 主函数（程序入口）
int main(void) {
systick_config(); // 初始化系统时钟
usart_init(); // 初始化串口
wifi_ap_init(); // 启动Wi-Fi热点
tcp_server_start();// 启动TCP服务器（等PrinterShare连接）
while (1); // 循环运行
}
usart.h
c
运行
#ifndef USART_H
#define USART_H
#include "gd32vw55x.h"
void usart_init(void);
#endif
2. 添加固件库路径
右键项目→Properties→C/C++ Build→Settings→GNU C Compiler→Include Paths；
点击 “+”→添加固件库的Include；
点击 OK 保存。
3. 编译 + 生成固件
点击 Project→Build Project；
编译成功后，在项目的 “Debug” 文件夹中找到GD32_Printer.hex（烧录文件）。
步骤 3：用 GD32 ISP Tool 烧录固件
打开 GD32 ISP Tool→选 “串口”→选 CH340G 的 COM 口（如 COM3）→波特率 115200；
点击 “浏览”→选择GD32_Printer.hex；
点击 “下载”→立即给开发板上电（Type-C 线接充电器）；
进度条到 100% 显示 “下载成功”→断开开发板电源，准备打印。
阶段 2：打印（烧录完成后换线）
1. 恢复开发板到正常模式
拔掉 R4 的短接杜邦线；
拔掉 BOOT0 的杜邦线（默认接 GND，进入运行模式）。
2. 连接 CH340G 与开发板（打印线）
CH340G 引脚 开发板引脚 作用
TX PB7（USART1_RX） 模块反馈打印机状态给开发板
RX PB6（USART1_TX） 模块收开发板的打印数据
GND GND（任意） 共地
VCC 不接！ 模块通过 OTG 线从打印机取电（或单独接 5V 充电器）
3. 连接模块与打印机
Type-C 转打印机 OTG 线的Type-C 公头→CH340G 的 USB 母座；
OTG 线的方形 USB 头→兄弟 MFC-7340 的 USB 接口。
4. 供电
开发板：Type-C 线接充电器（5V/1A，灯亮）；
打印机：插电源开机，显示 “就绪”；
CH340G（若 OTG 取电不足）：单独接 5V 充电器。
三、PrinterShare APP Wi-Fi 打印操作（测试部分）
步骤 1：手机连开发板热点
打开手机设置→Wi-Fi→找到 “GD32_Printer”→输入密码 “12345678”→连接成功（手机顶部显示 Wi-Fi 图标）。
步骤 2：安装 PrinterShare APP
安卓：应用商店搜索 “PrinterShare”（选 “PrinterShare Mobile Print”），下载安装；
iOS：App Store 搜索 “PrinterShare”，下载免费版（功能足够）。
步骤 3：添加打印机（关键：手动输入开发板 IP）
打开 PrinterShare→首次打开点击 “Continue”→选择 “Skip”（跳过注册）；
点击底部 “Printers”→右上角 “+”（添加打印机）→选择 “Network Printer”（网络打印机）；
选择 “Manual IP”（手动输入 IP）→输入以下信息：
IP Address：192.168.4.1（开发板 Wi-Fi 热点的默认网关，固定不变）；
Port：9100（与固件中 TCP_PORT 一致，PrinterShare 默认扫描此端口）；
Protocol：选 “Raw”（原始数据传输，适配 GDI 指令）；
点击 “Next”→APP 会自动搜索打印机，搜索完成后，在 “Printer Model”（打印机型号）中找到 “Brother MFC-7340”（若没找到，选 “Brother”→手动搜索型号）；
点击 “Next”→提示 “Driver Install”（安装驱动），点击 “Install”→等待驱动安装完成（10-20 秒）。
步骤 4：测试打印（文本 / 图片 / PDF 均可）
打印文本 / 手机文件
打开 PrinterShare→点击底部 “Files”→选择要打印的文件（如手机中的 TXT、Word、图片）；
选择文件后，点击右上角 “Print”→进入打印设置界面：
Copies：设置打印份数（默认 1 份）；
Pages：选择打印页数（默认全部）；
Paper Size：选 “A4”（兄弟 MFC-7340 默认纸张）；
Orientation：选 “Portrait”（纵向）或 “Landscape”（横向）；
设置完成后，点击右下角 “Print”→APP 显示 “Printing...”（打印中）；
等待 3-5 秒，打印机开始打印→输出文件即成功。
大学小白初学，勿喷，开发完成后完整附上全文教程。
