（RNE32768061）32.768khz 12.5pf 时钟晶振测评

一、产品介绍

32.768khz 12.5pf 时钟晶振

型号：RNE32768061

品牌：创捷电子（TROQ）

二、电路设计

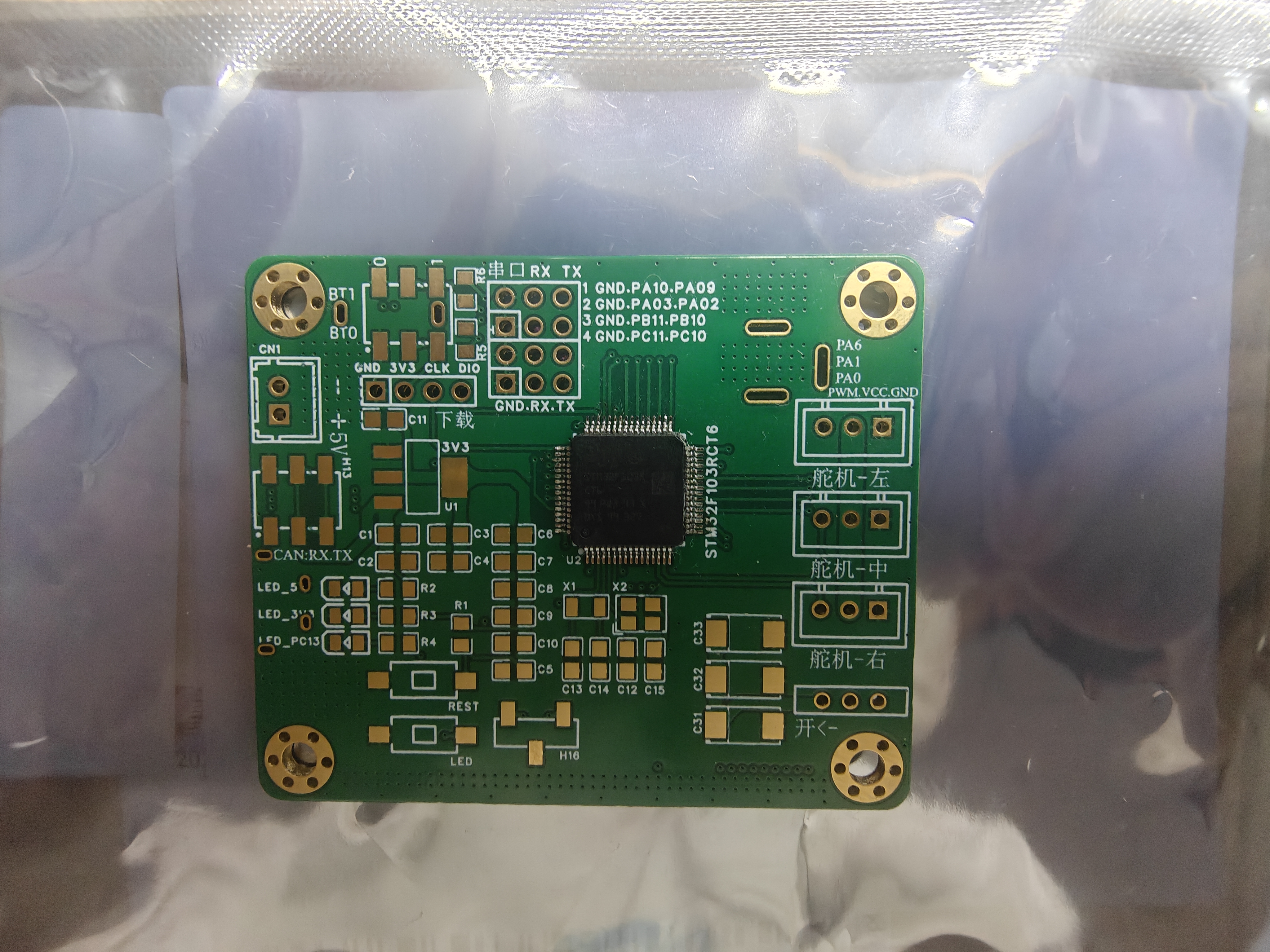

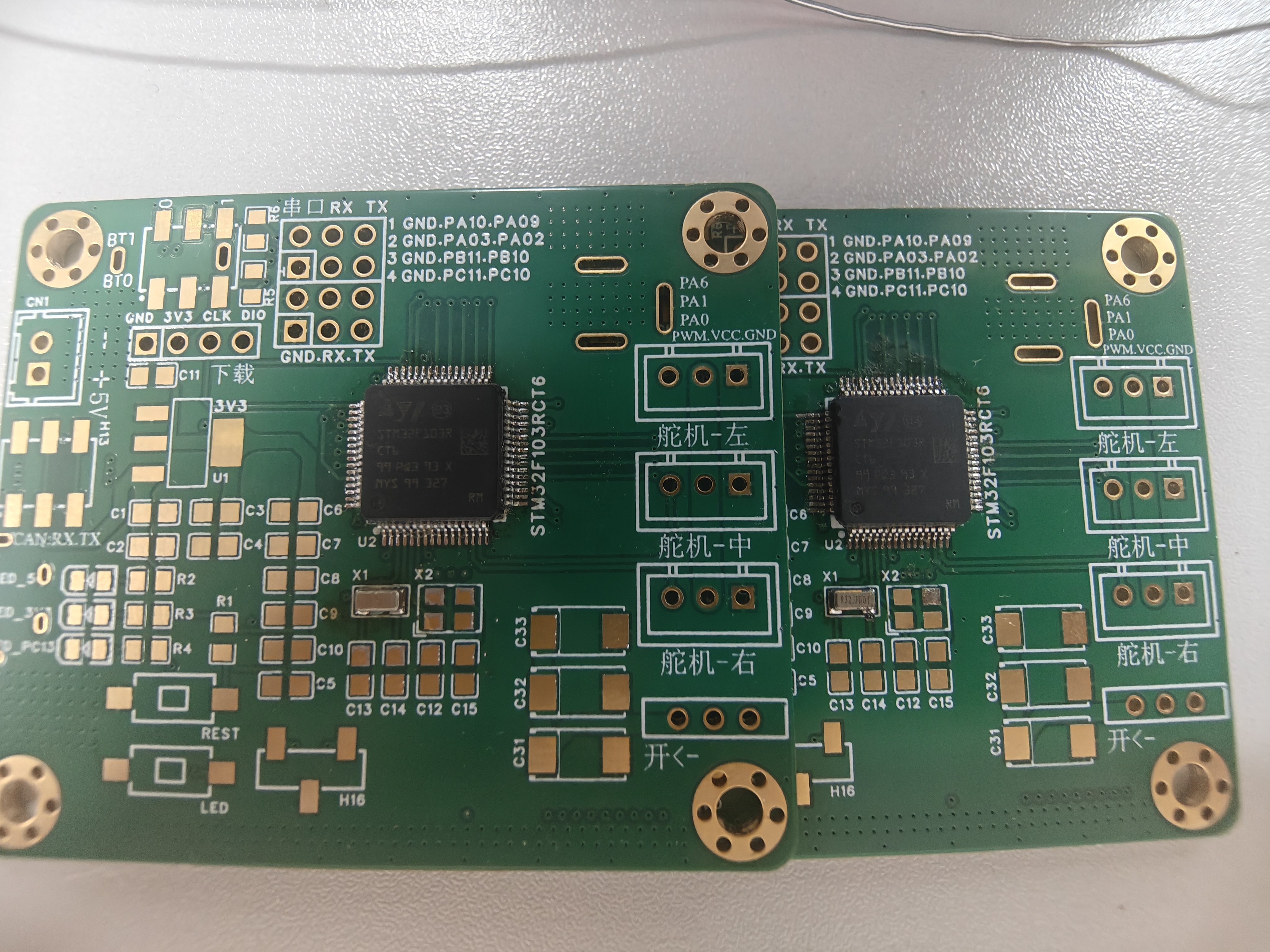

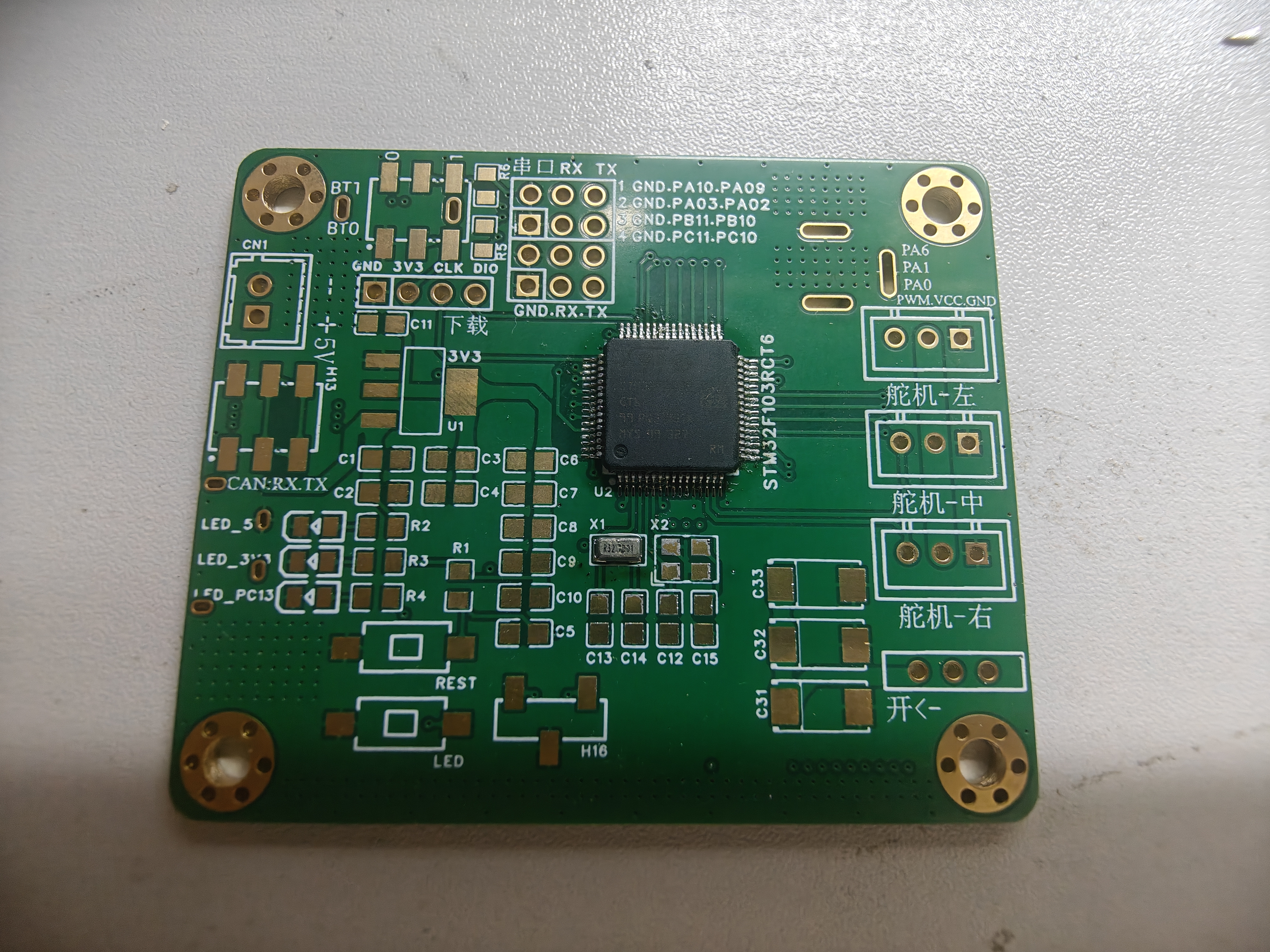

参加比赛，画了一块STM32F103RCT6主控板：

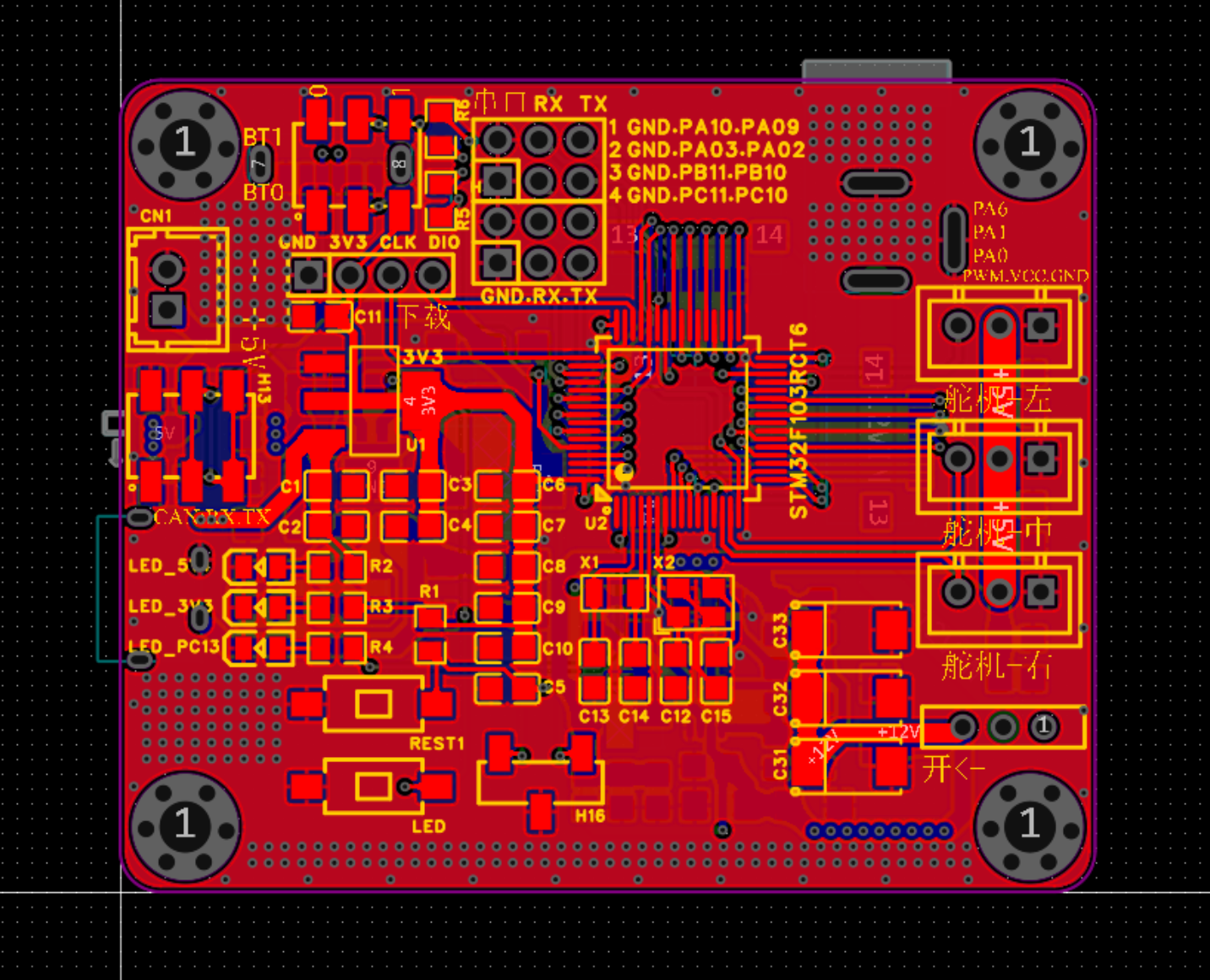

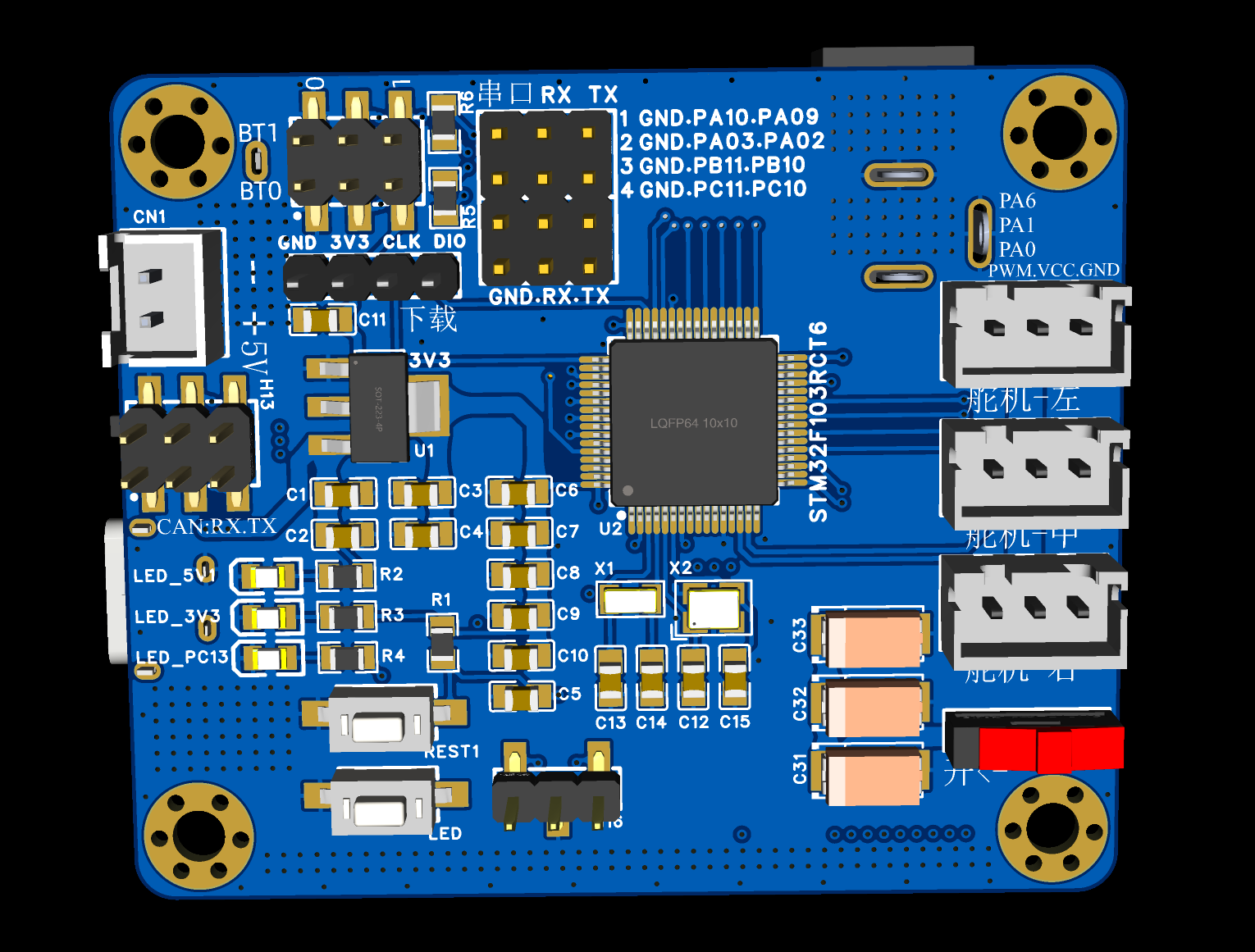

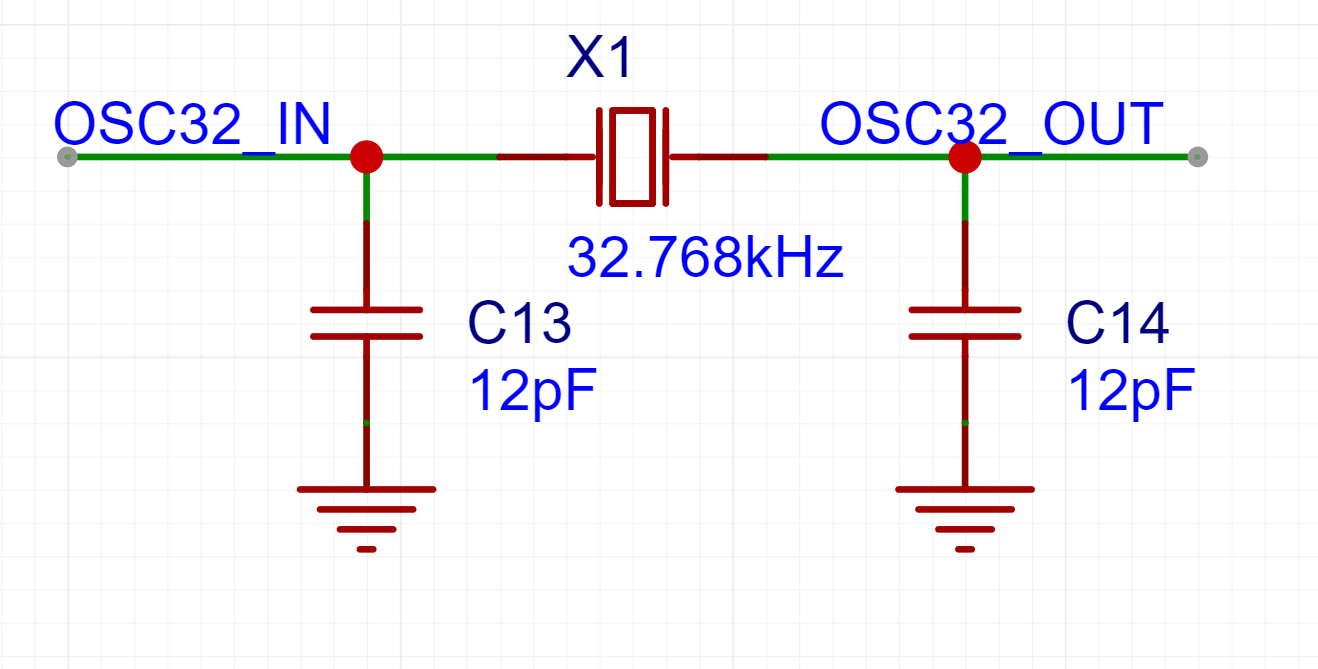

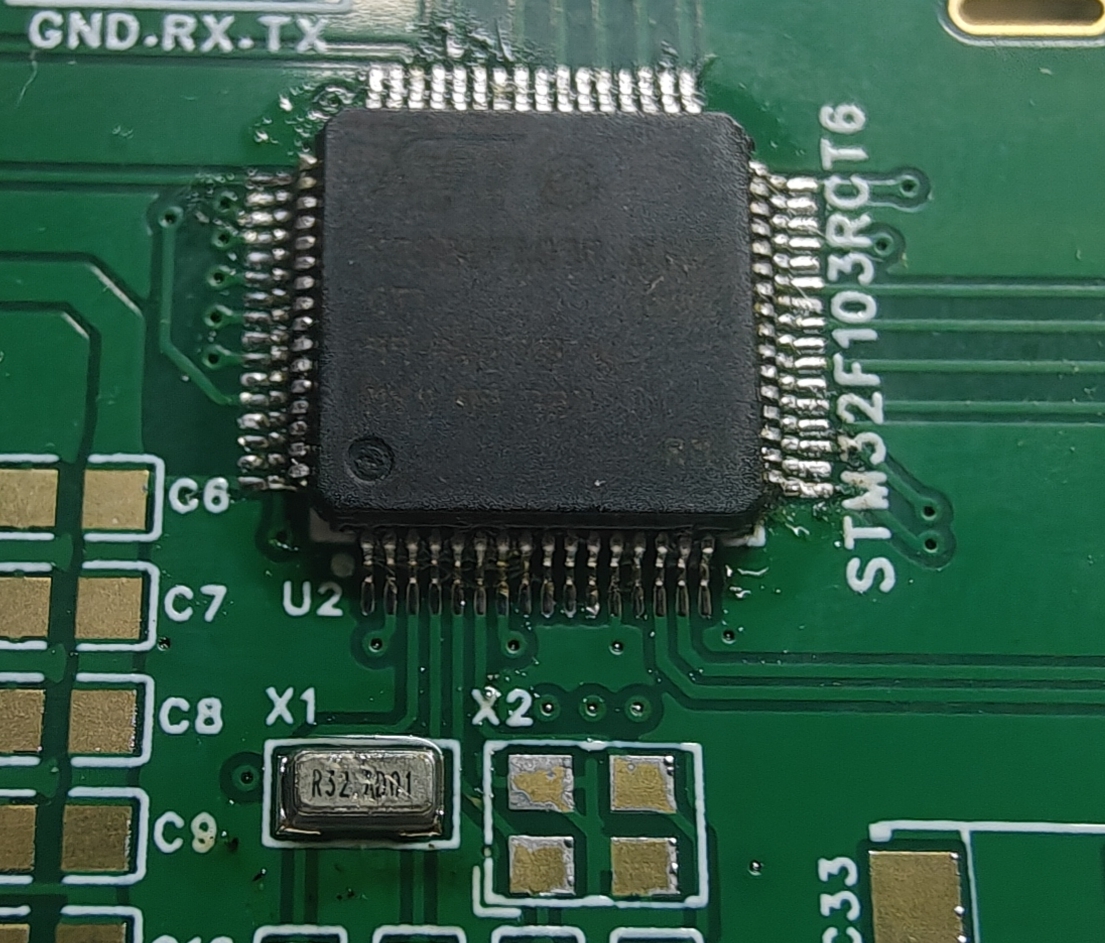

其中，32.768khz 12.5pf 时钟晶振的电路为：

三、产品测试

通过使LED灯每1秒闪烁一次，测试32.768khz 12.5pf 时钟晶振的电路设计及晶振的质量。

#include "stm32f10x.h"                  // Device header

void LED_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOC, &GPIO_InitStructure);

	GPIO_SetBits(GPIOC, GPIO_Pin_13);
}

void LED1_ON(void)
{
	GPIO_ResetBits(GPIOC, GPIO_Pin_13);
}

void LED1_OFF(void)
{
	GPIO_SetBits(GPIOC, GPIO_Pin_13);
}

void LED1_Turn(void)
{
	if (GPIO_ReadOutputDataBit(GPIOC, GPIO_Pin_13) == 0)
	{
		GPIO_SetBits(GPIOC, GPIO_Pin_13);
	}
	else
	{
		GPIO_ResetBits(GPIOC, GPIO_Pin_13);
	}
}

void LED2_ON(void)
{
	GPIO_ResetBits(GPIOA, GPIO_Pin_2);
}

void LED2_OFF(void)
{
	GPIO_SetBits(GPIOA, GPIO_Pin_2);
}

void LED2_Turn(void)
{
	if (GPIO_ReadOutputDataBit(GPIOA, GPIO_Pin_2) == 0)
	{
		GPIO_SetBits(GPIOA, GPIO_Pin_2);
	}
	else
	{
		GPIO_ResetBits(GPIOA, GPIO_Pin_2);
	}
}

#ifndef __LED_H
#define __LED_H

void LED_Init(void);
void LED1_ON(void);
void LED1_OFF(void);
void LED1_Turn(void);
void LED2_ON(void);
void LED2_OFF(void);
void LED2_Turn(void);

#endif
