一 规格介绍

1. 概述

• 萤火工场基于兆易创新GD32VW553(GD32VW553HMQ7)无线双模MCU研发、RISC-V内核的32位MCU的开源硬件
• GD32VW553系列MCU采用了全新的开源指令集架构RISC-V处理器内核，主频可达160MHz。集成了高达4MB Flash及320KB SRAM，另有32KB可配置指令高速缓存(I-Cache)，大幅提升了CPU处理效率，支持2.4GHz Wi-Fi 6及BLE5.2无线连接标准
• GD32VW55x系列 支持 cJTAG 和 JTAG，不支持 SWD 的调试接口，需使用GDLink / JLink 调试器
• 开发板相关手册 / 资料下载

2. 外观

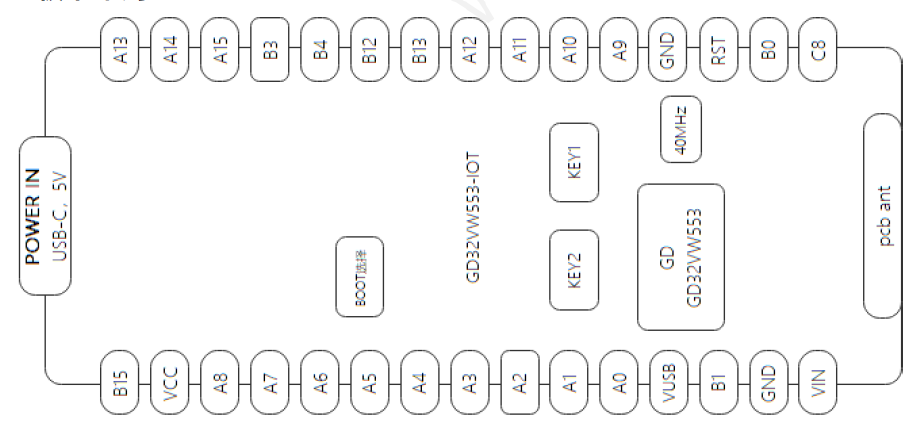

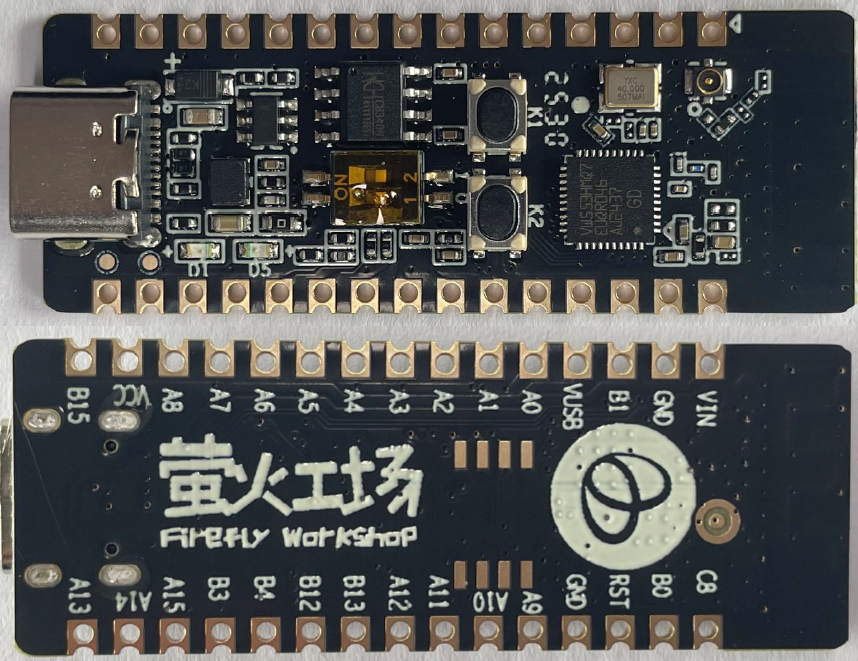

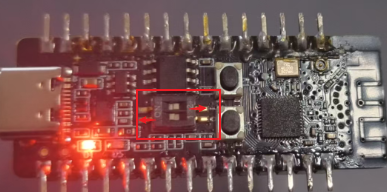

• pcb布局

• 按键

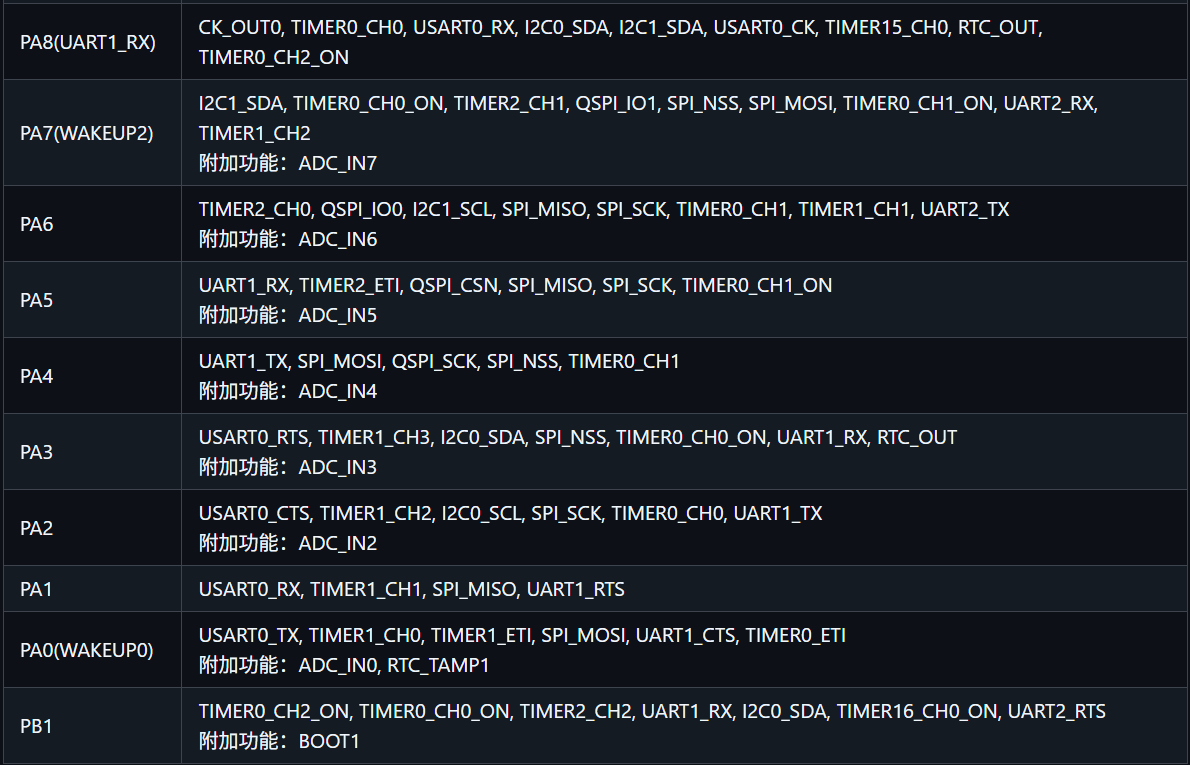

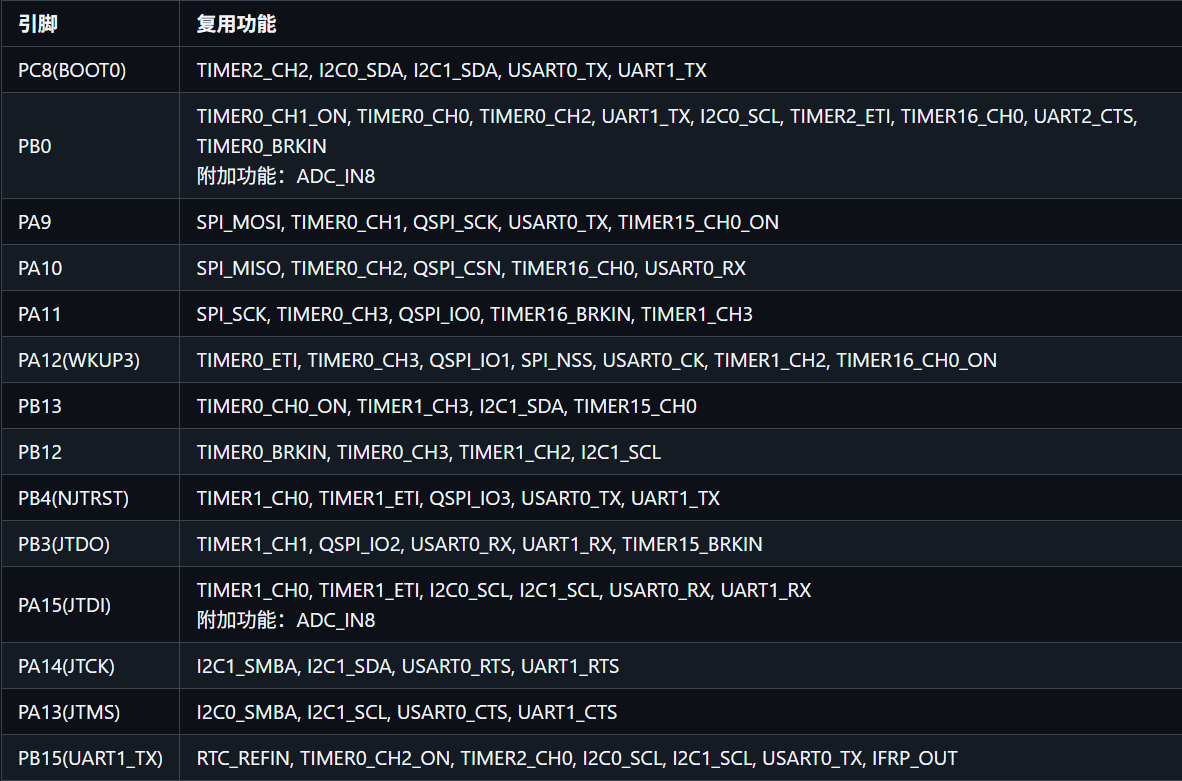

3. 引脚定义

二 演示DEMO

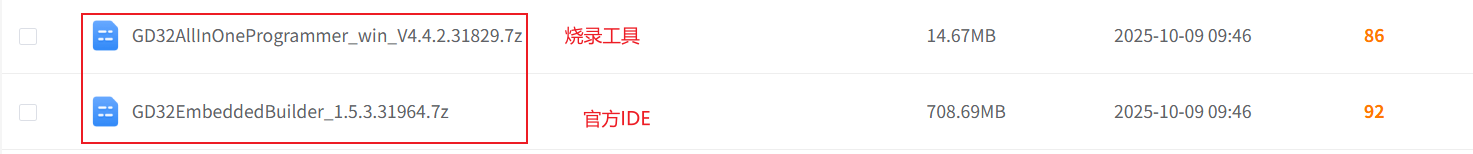

1. 开发工具

2. 编译DEMO

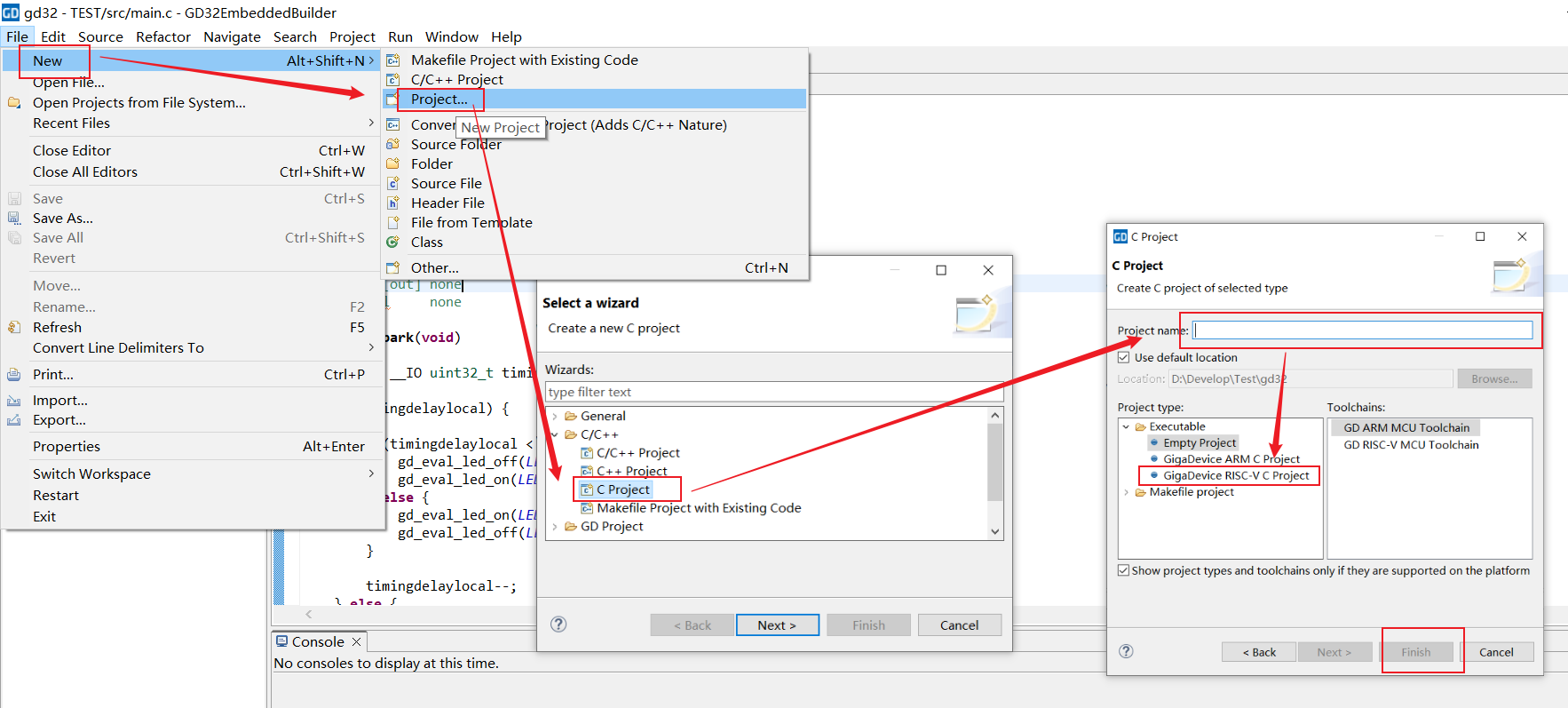

• 打开GD32EmbeddedBuilder，新建项目

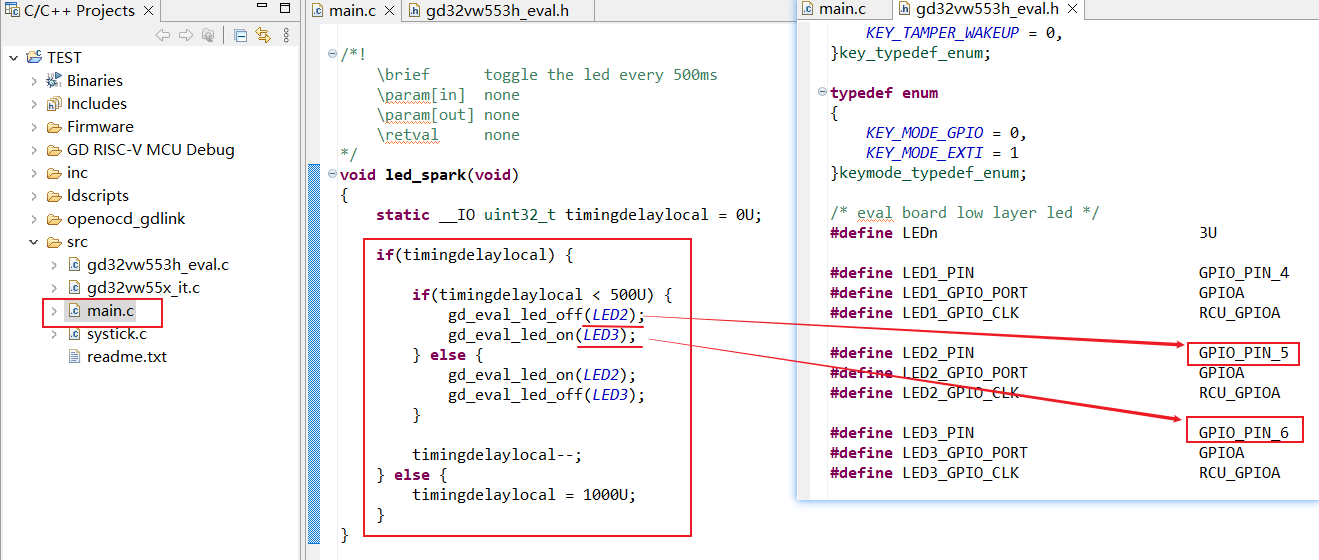

• 项目自带一个DEMO，我们只需要知道其中的引脚，后面接线即可，此处我改动让两个led灯交替闪烁

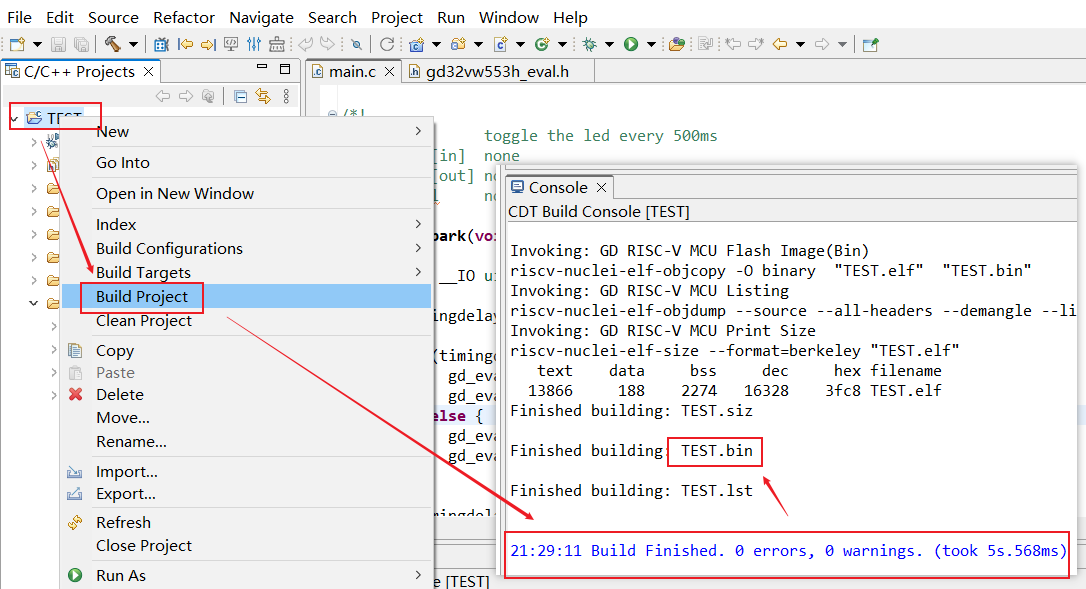

• 右键项目选择生成，无报错说明编译成功，bin文件就是我们待会要烧录的文件

3. 烧录程序

• 通电前，将boot1接vcc（拨到on），boot2接地（不动）

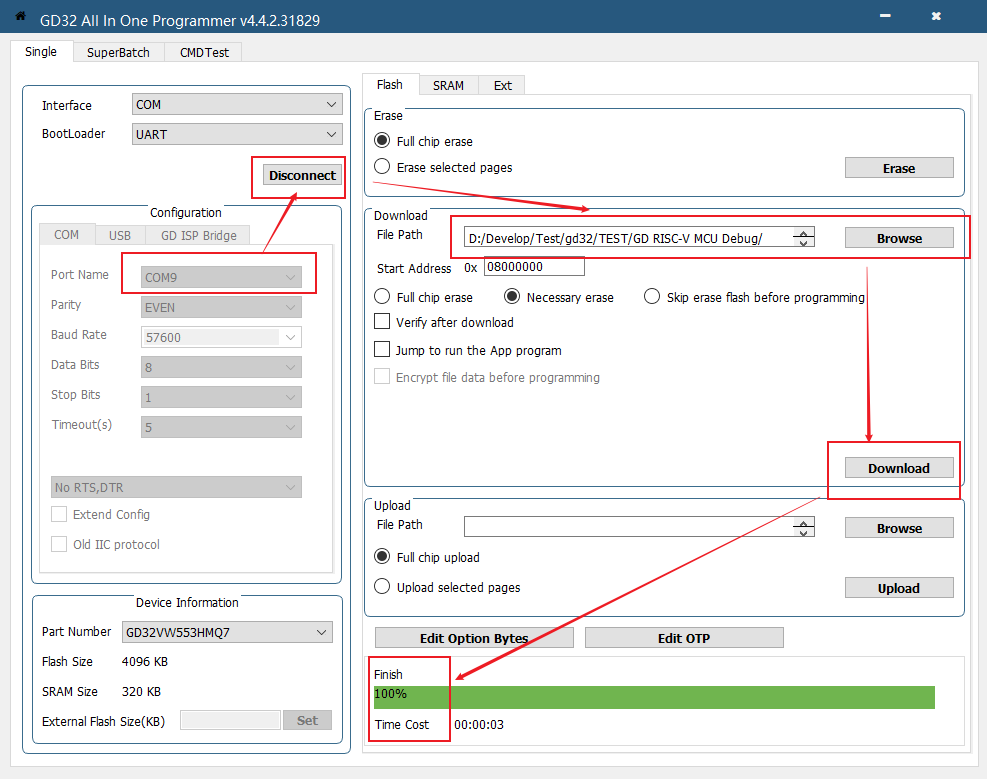

• 打开GD32AllInOneProgrammer，选择接口，点击连接，若连接失败就换一个重试（都不行考虑接拓展坞、若amd电脑更换intel试试），选择刚编译好的bin，点击下载，下面进度条跑满说明烧录成功。拔下数据线，将boot1接地

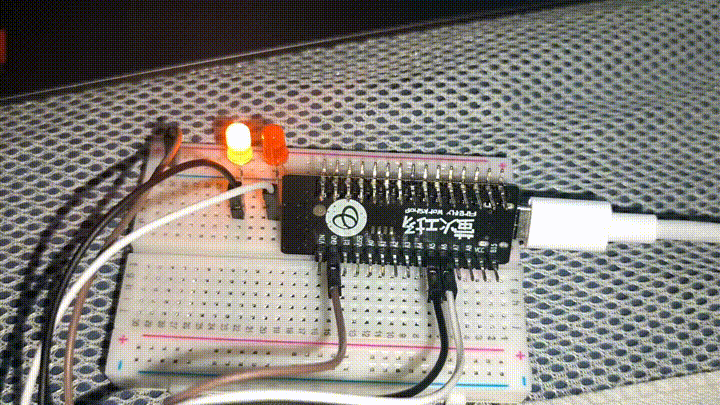

4. 演示效果
