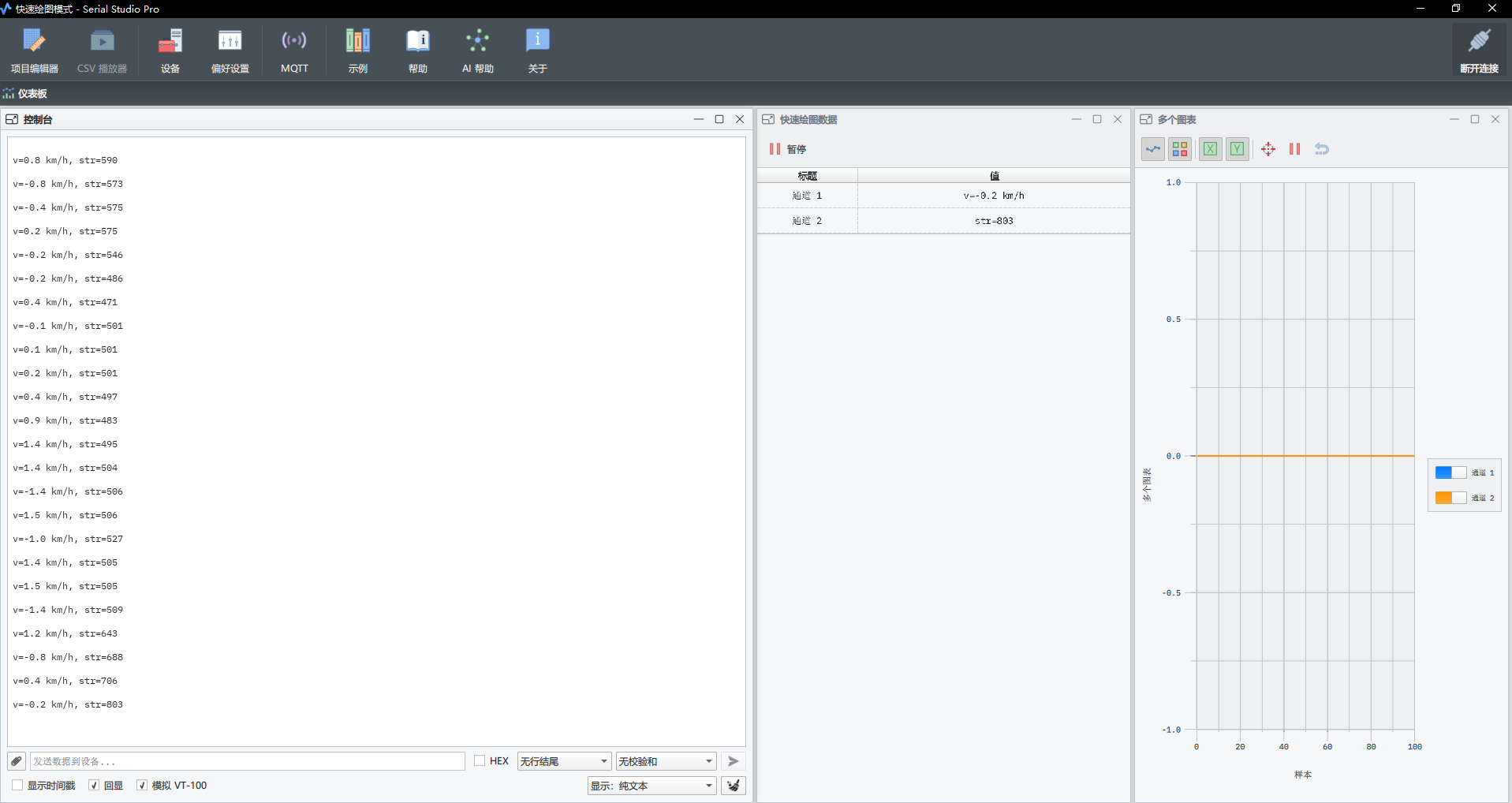

效果展示

教程

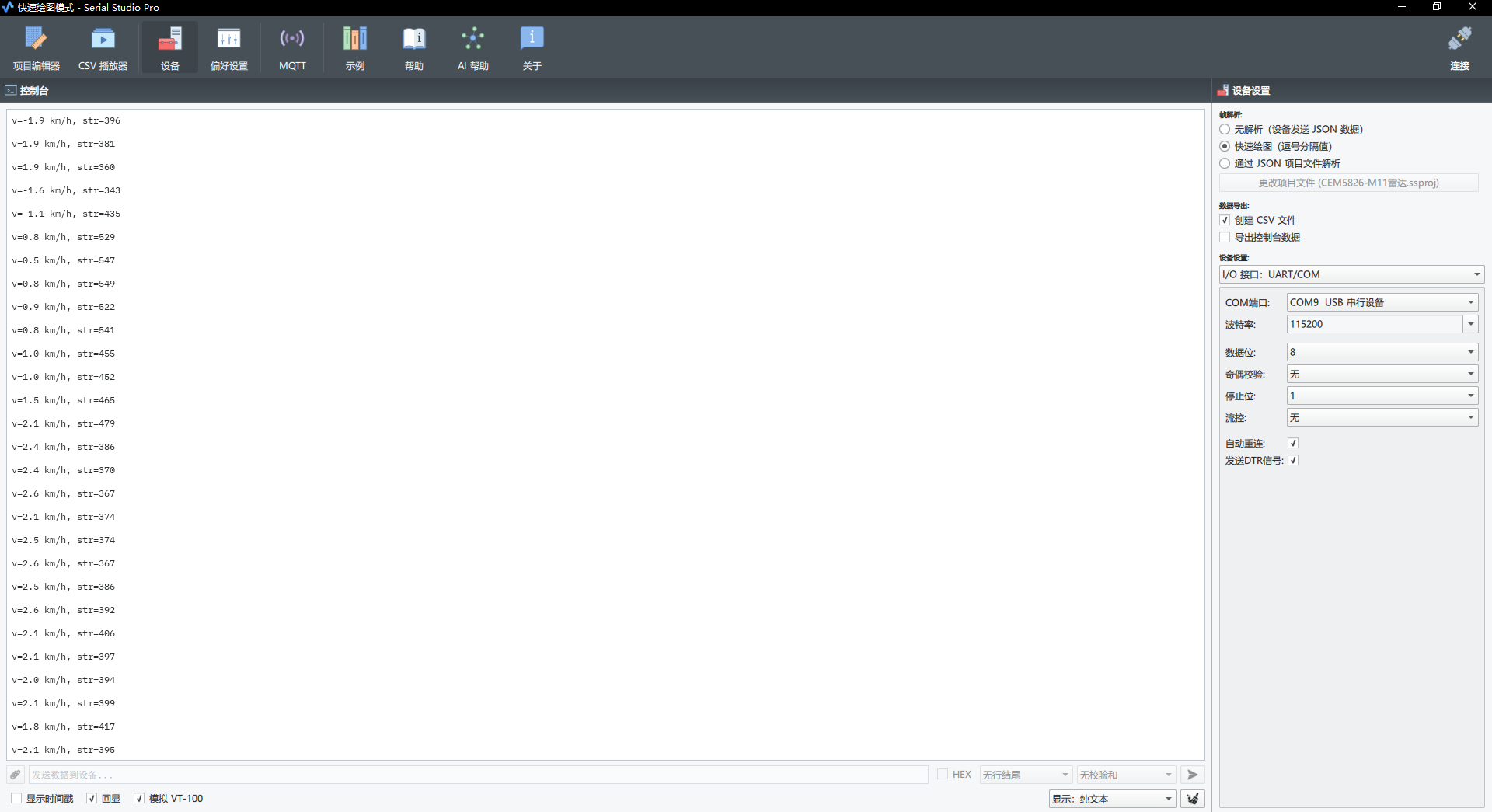

打开软件之后选择端口(com),波特率115200,勾选自动重连,其他默认

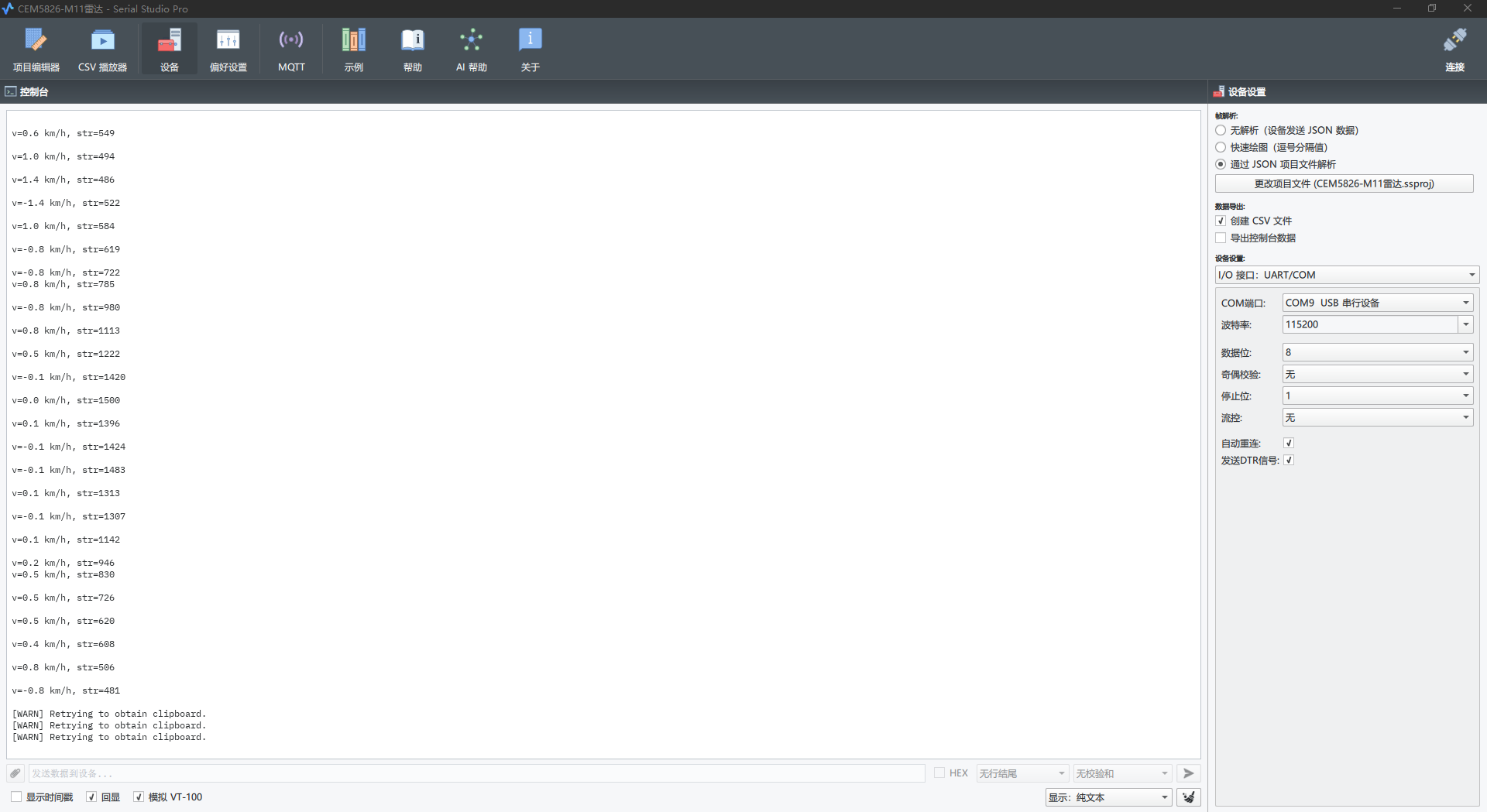

点击右上角连接测试

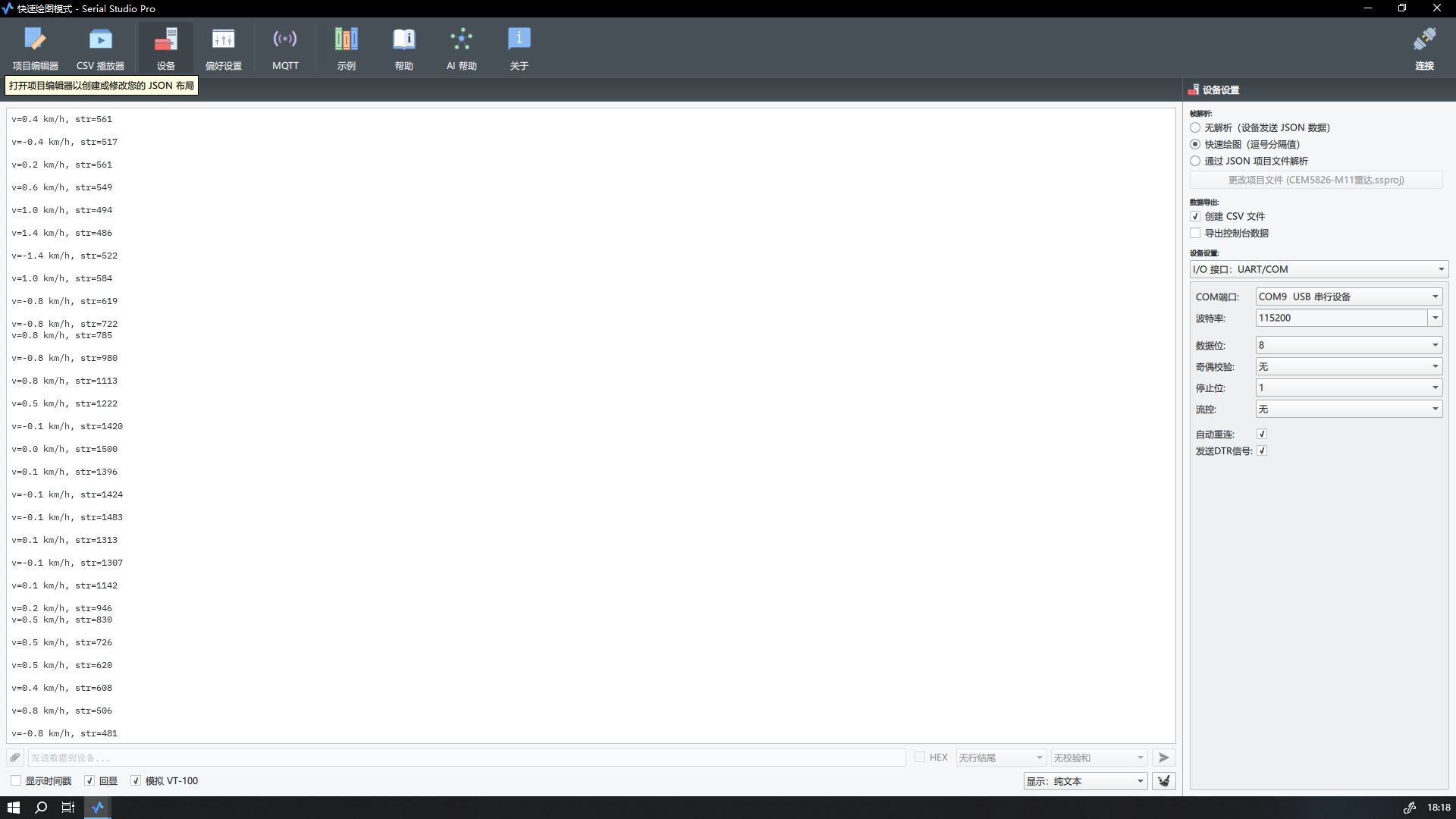

因为默认仅用逗号分隔,所以一帧的数据

被分割为v=***km/h和str=***两个值,无法绘制图像

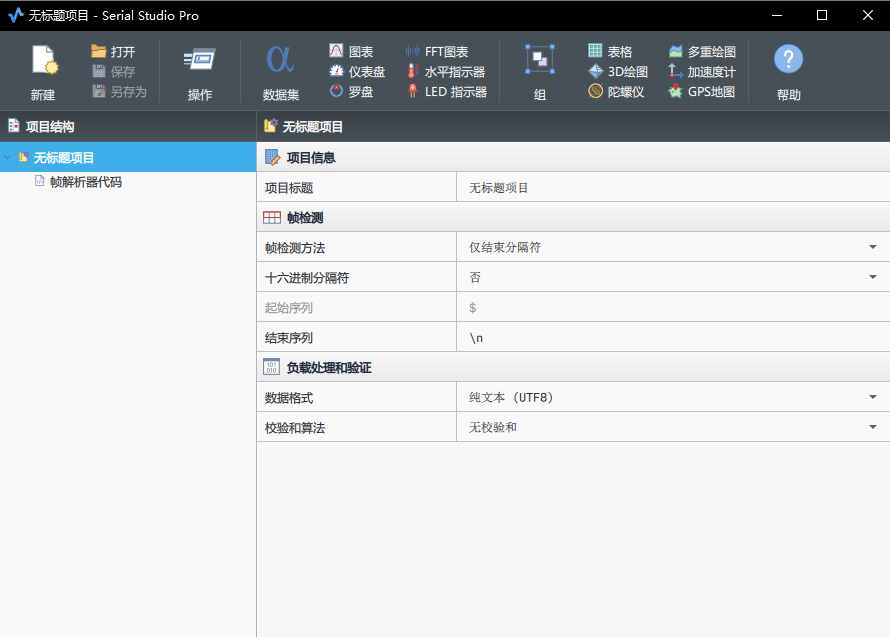

断开连接点击左上角项目编辑器

这里只需要修改项目名称

在帧解析器代码中填入下面的代码

function parse(frame) {
    const s = frame.trim();
    const m = s.match(/^v=(-?\d+\.?\d*)\s+km\/h\s*,\s*str=(\d+)\s*$/);
    if (!m) {
        console.warn("无效帧: " + s);
        return [0, 0];
    }
    const v   = Number(m[1]);
    const str = Number(m[2]);
    if (!isFinite(v) || !isFinite(str)) {
        console.warn("数值非法: " + s);
        return [0, 0];
    }
    return [v, str];
}

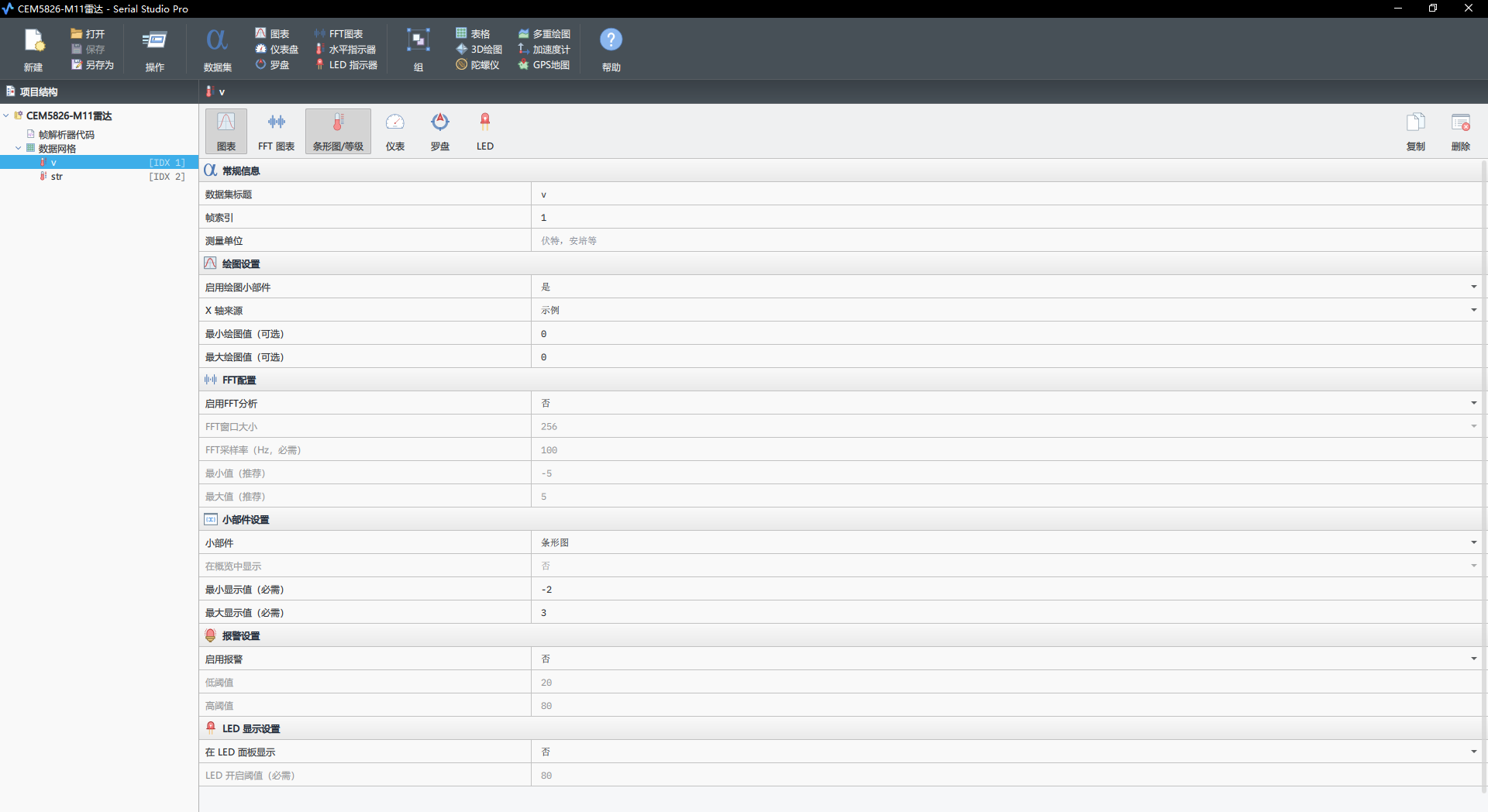

点击图表和条形图,按以下内容填写

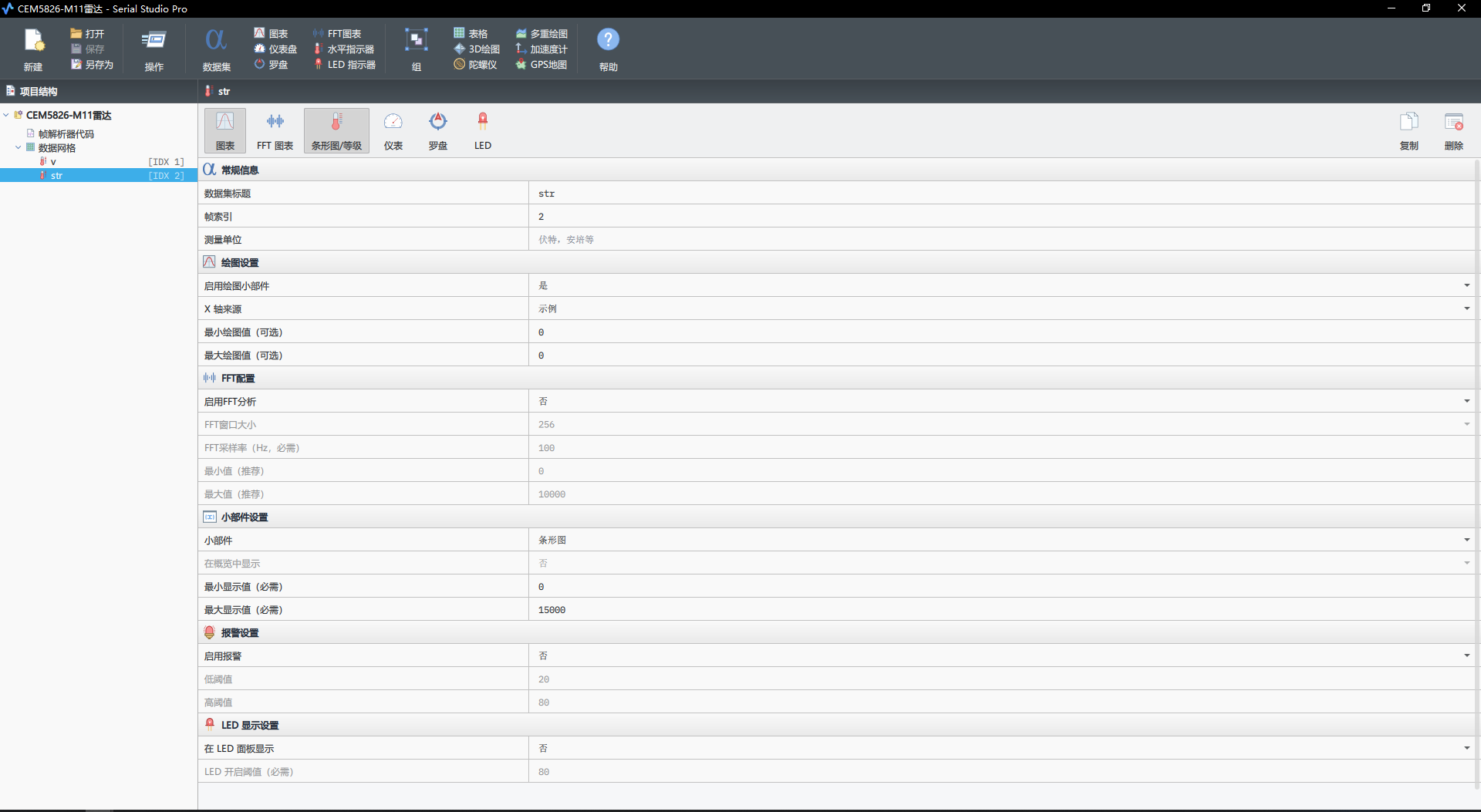

点击右上角复制,修改为以下内容

点击保存,关闭

设备设置中改为你的项目文件就可以了
