【HC32L021-MINI评估板】介绍、环境搭建、工程测试

本文介绍了小华 TL-HC32L021-MINI 评估板的相关信息，包括外观、参数特点、资源分布、原理图等，并介绍了开发环境搭建和工程测试流程。

介绍

小华开发板HC32L021评估板，国产自主可控开源硬件。

采用了先进的电源管理技术与国产超低漏电工艺技术，确保在各种复杂应用场景下都能有效降低能耗，延长设备的续航时间。

外观

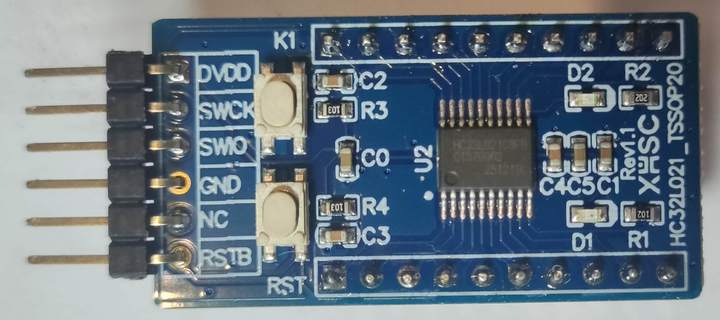

Top view

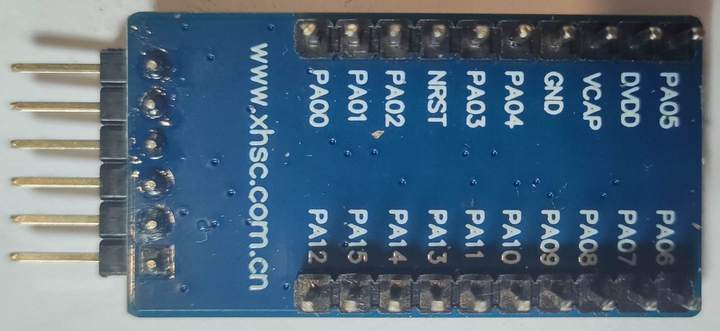

Bottom view

参数特点

主控

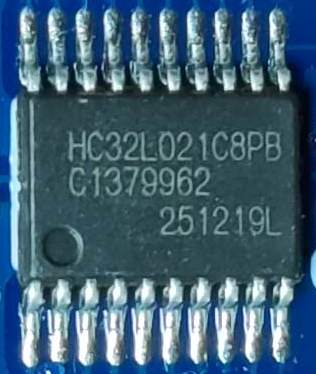

HC32L021C8P8

48MHz Cortex-M0+ 32位CPU平台
功耗管理系统0.65μA@3V深度休眠模式45μA/MHz@3V@48MHz工作模式
64K字节FLASH存储器
6K字节RAM存储器
通用I/O管脚
时钟、晶振 – 内部高速时钟RC48M：4/6/32/48MHz – 内部低速时钟RCL：32.768/38.4kHz – 外部低速晶振XTL：32.768kHz – 支持外部时钟源输入
定时器/计数器 – 2个复合定时器CTIM，每个CTIM可配置为1个16位通用定时器GTIM或3个16位基本定时器BTIM：作为通用定时器时支持4通道捕获比较，4通道PWM输出；作为基本定时器时，每个定时器支持两路翻转输出 – 1个高级16位定时器ATIM3，支持3相带死区互补的PWM输出 – 1个独立看门狗电路，内部低速时钟提供IWDT计数 – 1个时钟校准模块CTRIM，支持超低功耗定时功能，支持最大65536s超长定时和自动唤醒，支持内部时钟实时校准功能 – 1个RTC实时日历时钟计数器，支持最高0.06ppm补偿精度 – 1个CM0+内置24位SysTick定时器
通讯接口 – 2路LPUART通讯接口 – 1路SPI标准通讯接口 – 1路I2C高速通讯接口
64 位随机数发生器
10字节ID号
1个12位高速高精度 ADC
2路电压比较器VC
1路低电压侦测器LVD
SWD 调试
工作环境：-40-105℃，1.8-5.5V
封装形式：QFN20，TSSOP20，QFN14

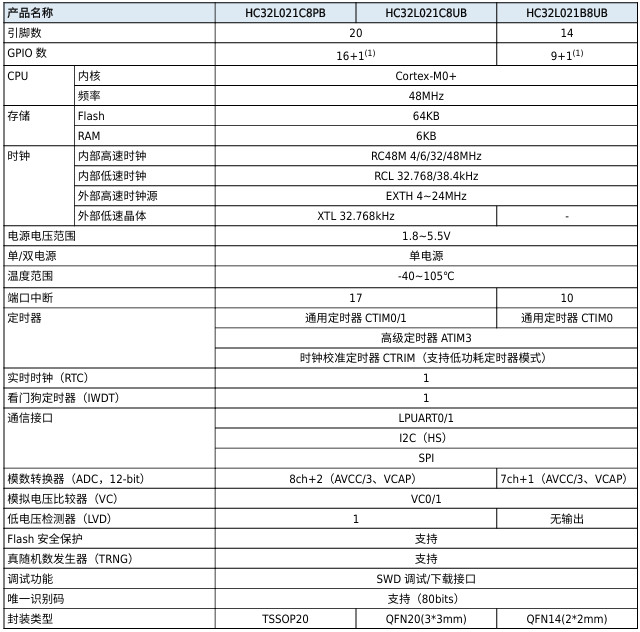

详见：HC32L021 - 小华半导体有限公司

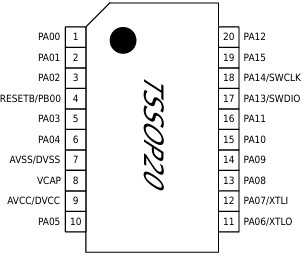

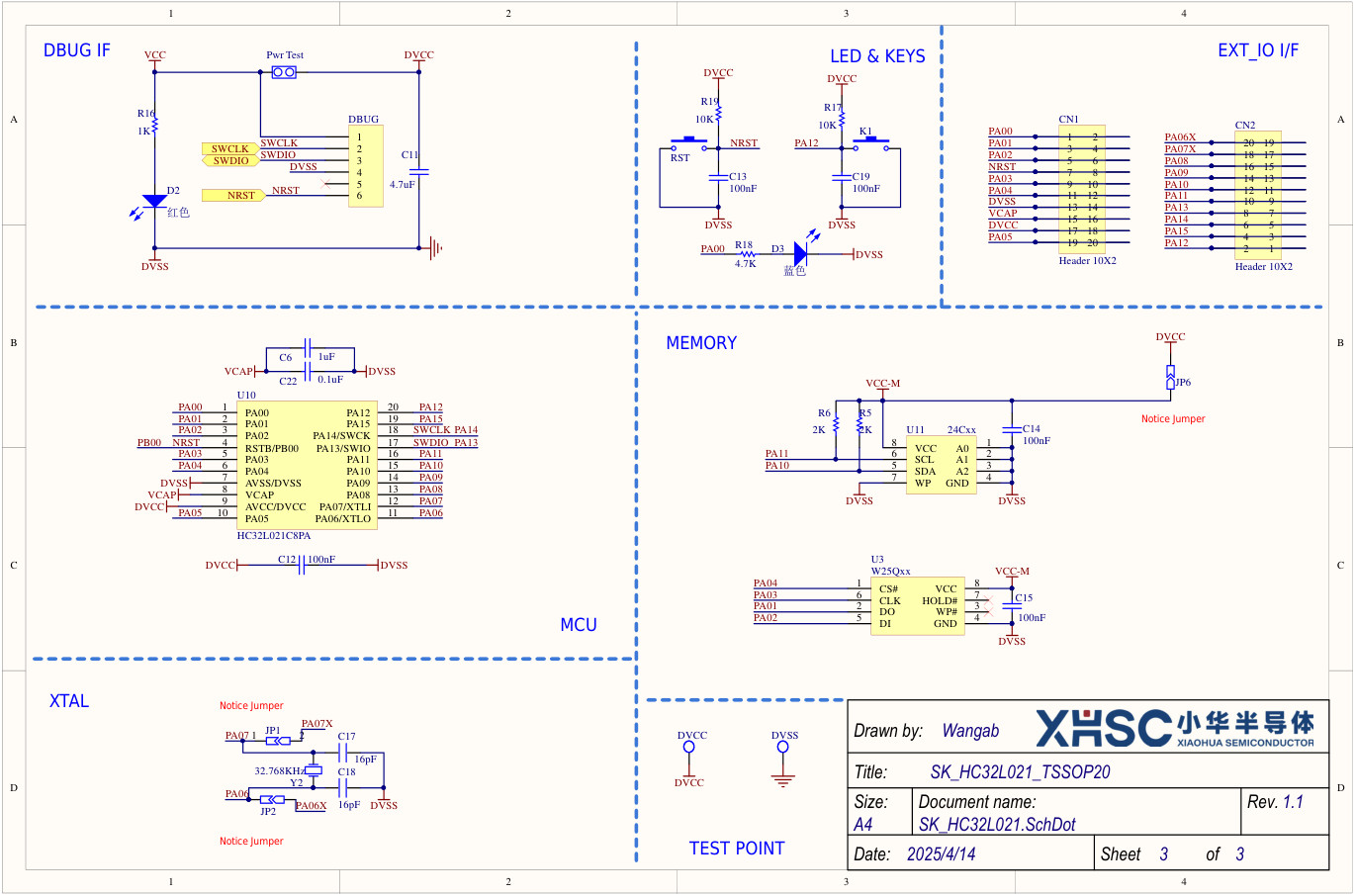

原理图

环境搭建

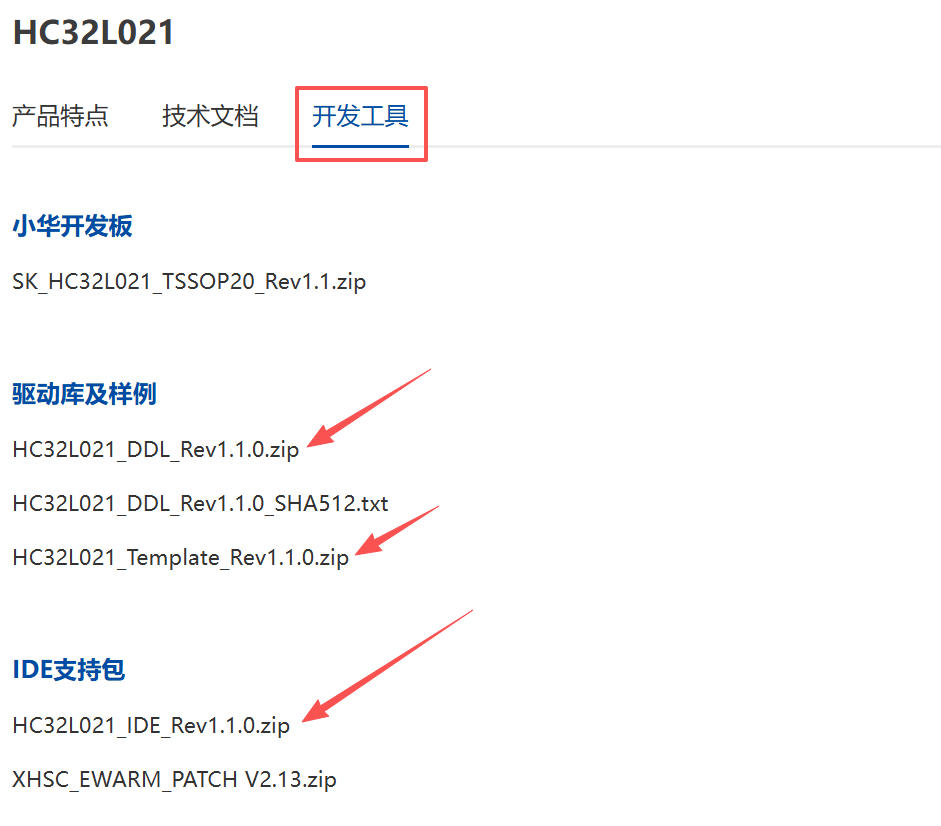

进入 HC32L021 官网获取开发资料，包括 ...\HC32L021_IDE_Rev1.1.0\IDE_PACK\MDK_IDE\HDSC.HC32L02x.1.1.0.pack 软件包、示例工程等；

下载并安装 Keil ARM MDK IDE 软件；

工程测试

加载 Demo 例程 gpio_output，包括流程图、代码、固件编译和上传等，实现完整的工程测试。

硬件连接

这里使用 J-LINK 进行工程调试和固件烧录。

HC32L021	J-LINK	Readme
SWCK	SCLK	Clock line
SWIO	SDA	Data line
GND	GND	Ground
VCC	3V3	Power

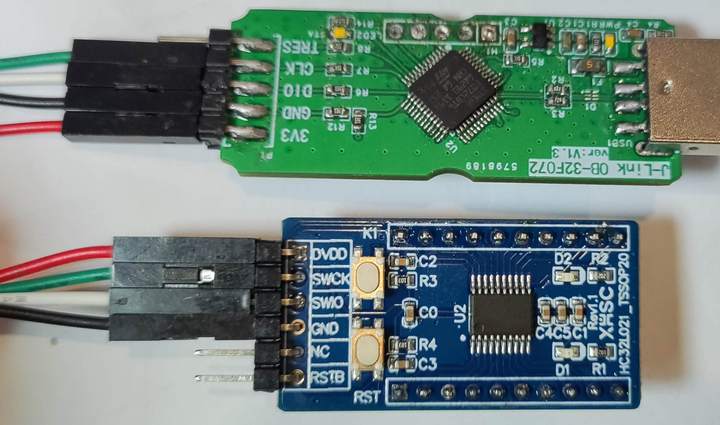

实物图

流程图

代码

打开 Demo 示例工程 ...\HC32L021_DDL_Rev1.1.0\example\gpio\gpio_output\source\main.c 文件

#include "gpio.h"

static void GpioConfig(void);

/**
 * @brief  Main function
 * @retval int32_t return value, if needed
 */
int32_t main(void)
{
    GpioConfig(); /* LED端口初始化 */

    while (1)
    {
        GPIO_PA00_SET();
        DDL_Delay1ms(1000);
        GPIO_PA00_RESET();
        DDL_Delay1ms(1000);
    }
}

/**
 * @brief  GPIO配置
 * @retval None
 */
static void GpioConfig(void)
{
    stc_gpio_init_t stcGpioInit = {0};

    SYSCTRL_PeriphClockEnable(PeriphClockGpio); /*开启GPIO时钟*/

    /* LED端口初始化 */
    GPIO_StcInit(&stcGpioInit);                   /* 结构体变量初始值初始化 */
    stcGpioInit.bOutputValue = TRUE;              /* 设置GPIO输出初始值为高 */
    stcGpioInit.u32Mode      = GPIO_MD_OUTPUT_PP; /* 端口方向配置 */
    stcGpioInit.u32PullUp    = GPIO_PULL_NONE;    /* 端口上拉配置 */
    stcGpioInit.u32Pin       = GPIO_PIN_00;       /* 端口引脚配置 */
    GPIOA_Init(&stcGpioInit);                     /* GPIO端口初始化 */
}

保存代码。

编译上传

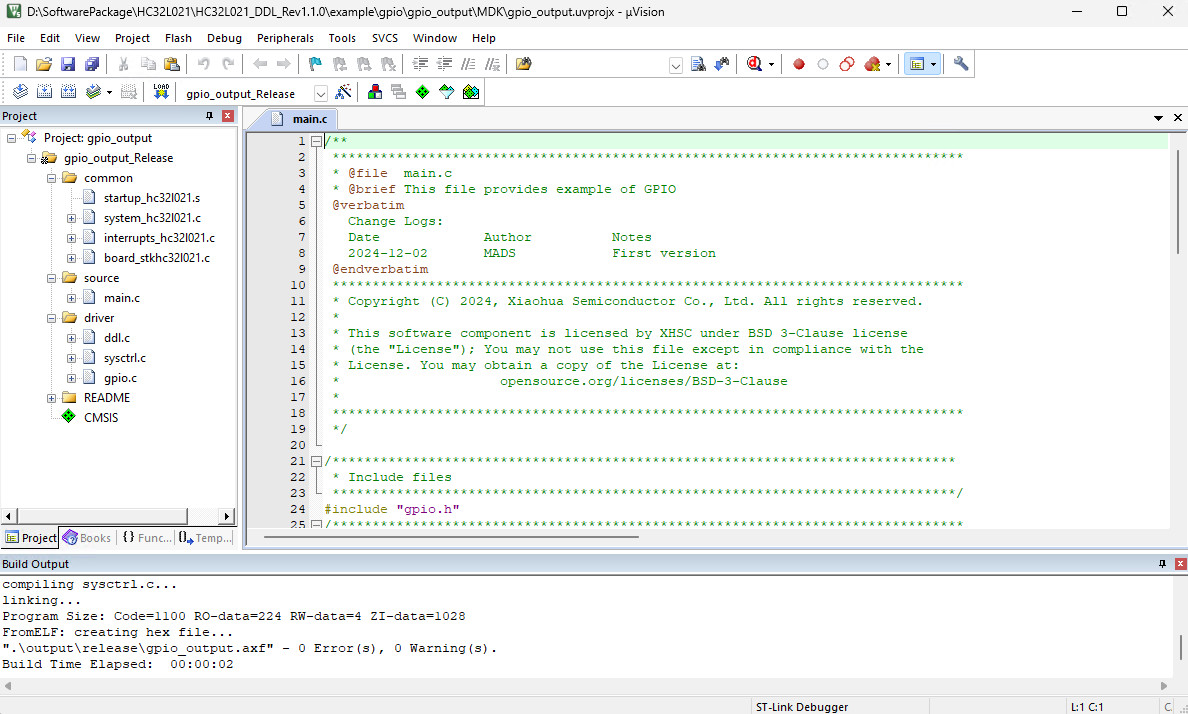

双击打开 ...\HC32L021_DDL_Rev1.1.0\example\gpio\gpio_output\MDK\gpio_output.uvprojx 文件；
点击菜单栏的 rebuild 按钮，重编译工程；

点击魔术棒，进入 Debug 标签页；

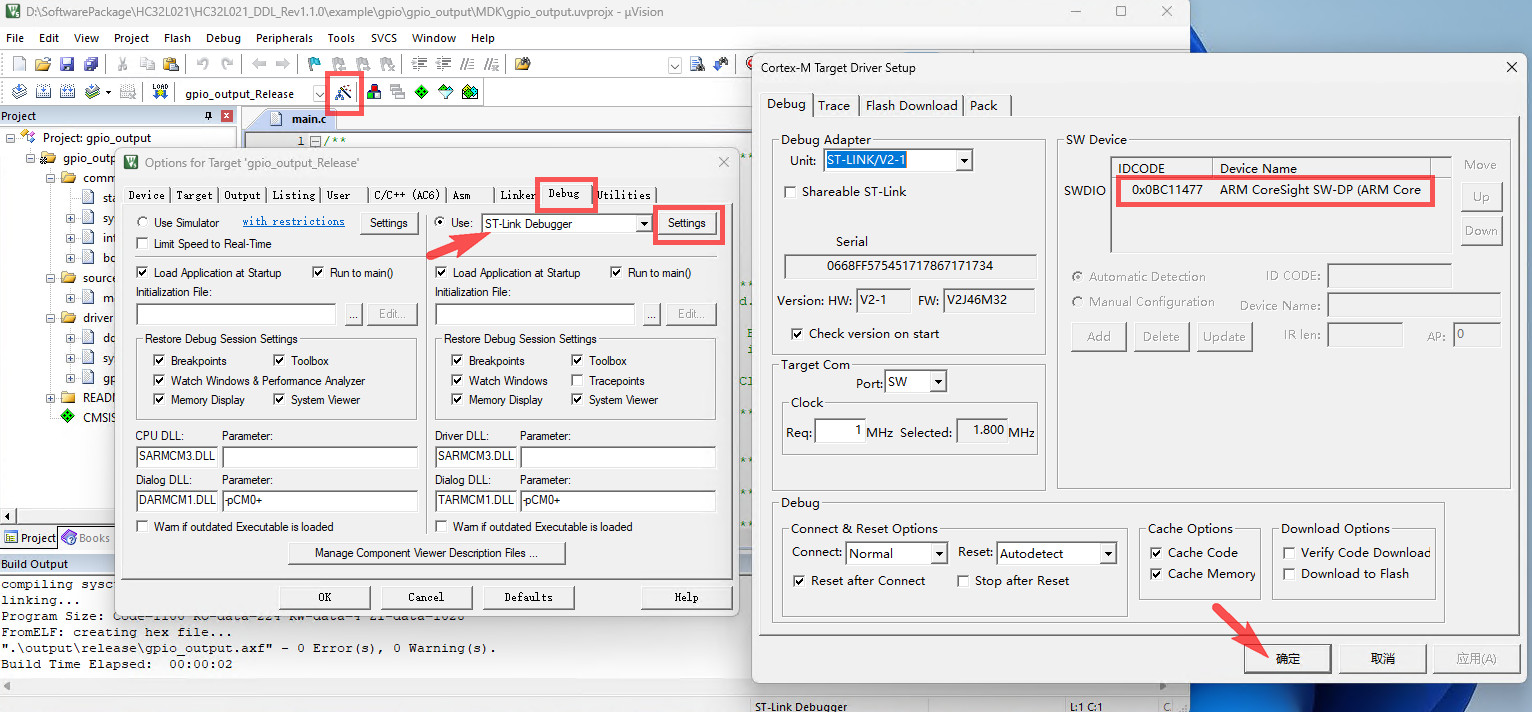

选择 ST-LINK Debugger 或 JLINK 调试器，点击 Setting 进入设置界面，可见自动识别出设备 ID 和设备名称；

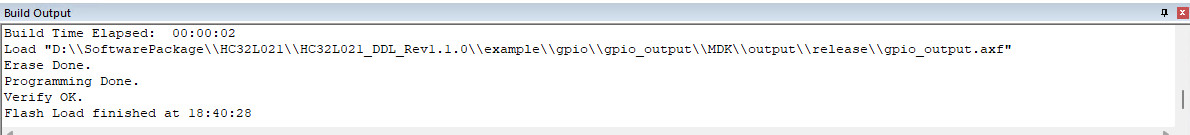

点击菜单栏的 Download 按钮，上传固件至开发板；

效果

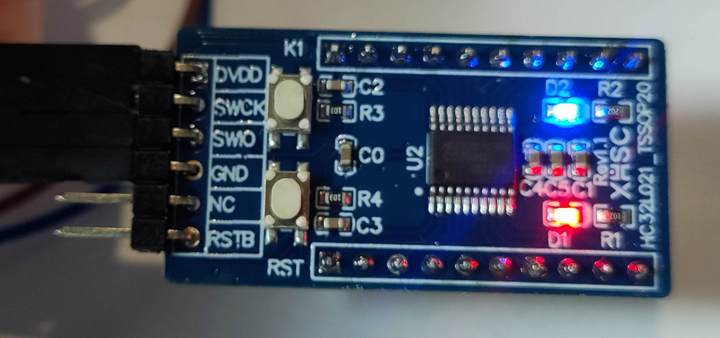

短按板载 RST 按键，可见蓝色 LED 闪烁，间隔为 1 秒。

总结

本文介绍了小华 TL-HC32L021-MINI 评估板的相关信息，包括外观、参数特点、资源分布、原理图等，并介绍了开发环境搭建和工程测试流程，为相关产品的快速开发和功能验证及应用设计提供了参考。

【小华半导体 TL-HC32L021-Mini】介绍、环境搭建、工程测试
