【萤火工场GD32VW553-IOT V2】介绍、环境搭建、工程测试

介绍了萤火工场 GD32VW553-IOT V2 开发板硬件资源、开发环境搭建流程、固件烧录、工程测试等。

兆易创新GD开发板，GD32VW553，RISC-V内核的32位MCU的开源硬件。支持2.4GHz Wi-Fi 6及BLE5.2无线连接标准、WiFi蓝牙物联网lOT设备、智能家居。

介绍

中电港萤火工场推出基于兆易创新（GigaDevice） GD32VW553 一款 RISC-V内核的 32位 MCU的开源硬件板 GD32VW553-IOT。

该板集成了主控芯片卓越的无线连接能力 、 强大的性能与能效比以及丰富的外设接口，可享受到开源社区带来的丰富资源和便利，极大地方便了开发者的快速部署和应用创新 。

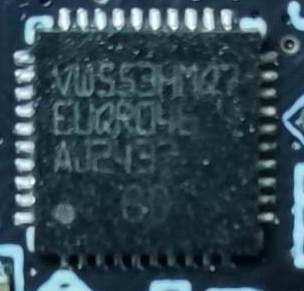

主控

GD32VW553HMQ7

GD32VW553系列芯片是以RISC-V为内核的32位微控制器（MCU），包含了Wi-Fi4/ Wi-Fi6 及 BLE5.3 连接技术。GD32VW553 Wi-Fi+BLE SDK 集成 Wi-Fi 驱动、BLE 驱动、LwIP TCP/IP协议栈、MbedTLS等组件，可使开发者基于GD32VW553快速开发物联网应用程序。

系统资源

详见：AN158 GD32VW553 Wi-Fi 开发指南

GD32VW553 系列芯片包含了 Wi-Fi4/ Wi-Fi6 及 BLE5.3 连接技术。

GD32VW553 Wi-Fi+BLE SDK 集成 Wi-Fi 驱动、BLE 驱动、LwIP TCP/IP协议栈、MbedTLS等组件，可使开发者基于GD32VW553快速开发物联网应用程序。

开发板

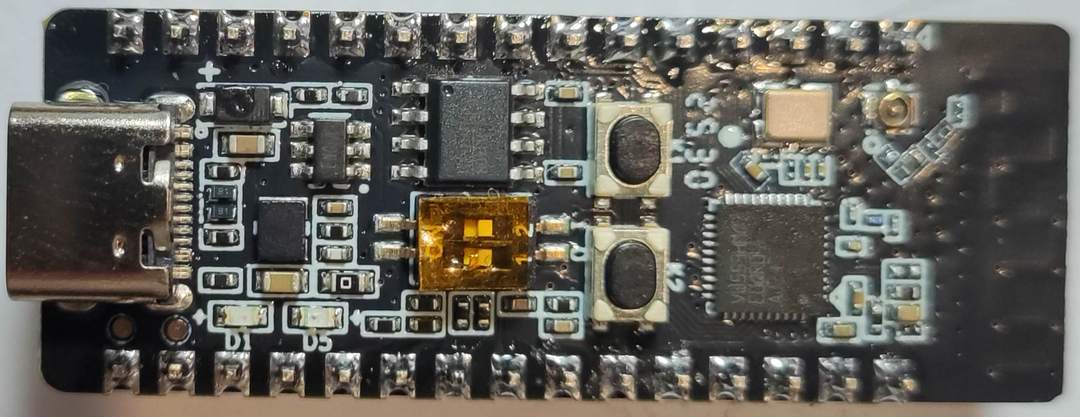

Top view

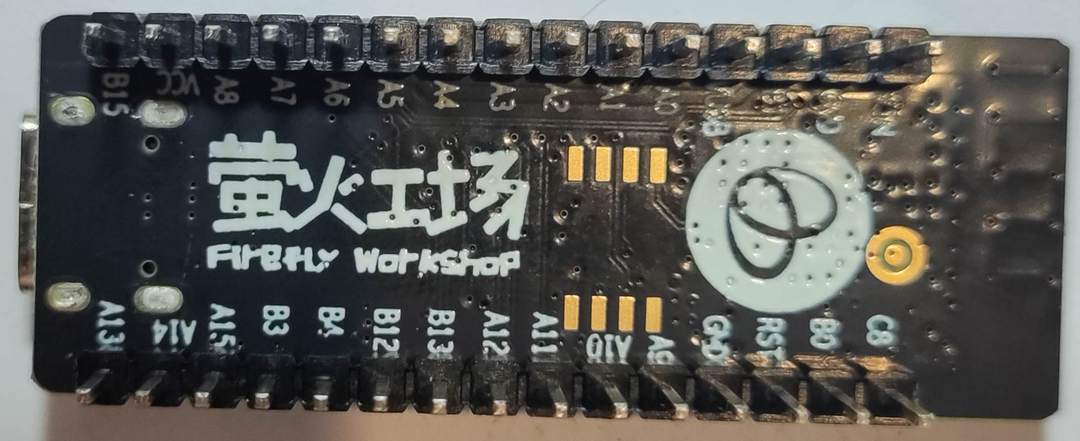

Bottom view

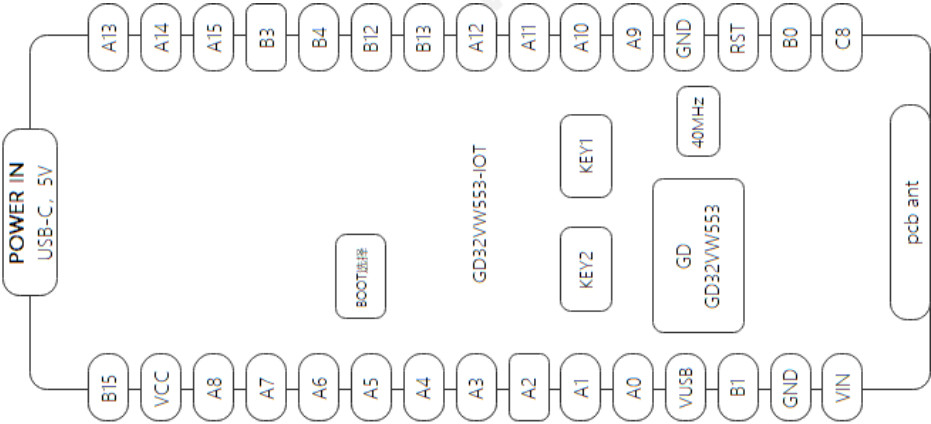

引脚分布

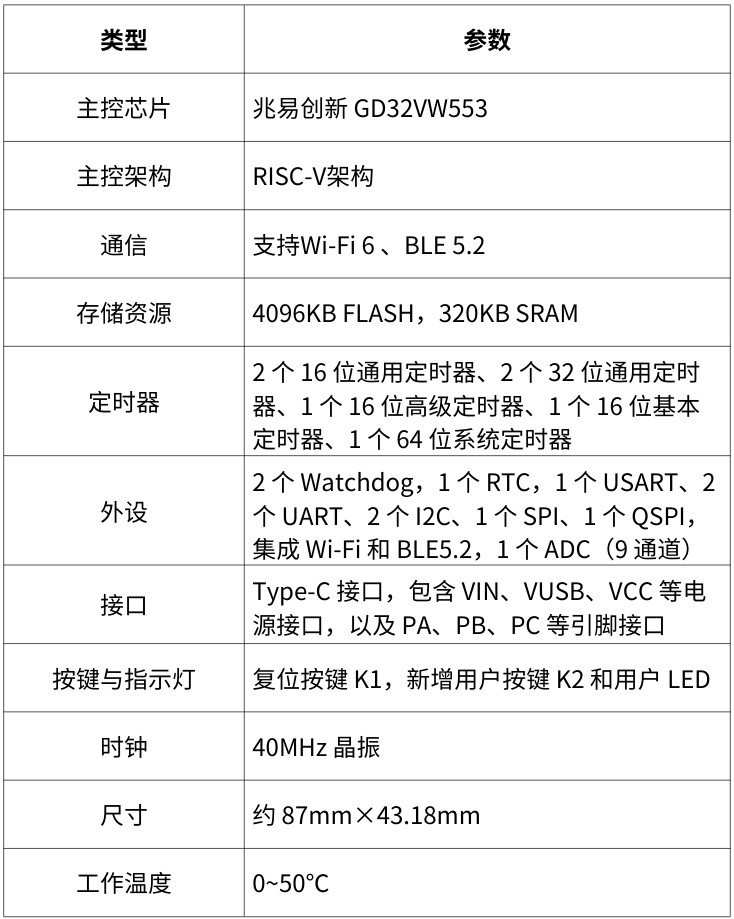

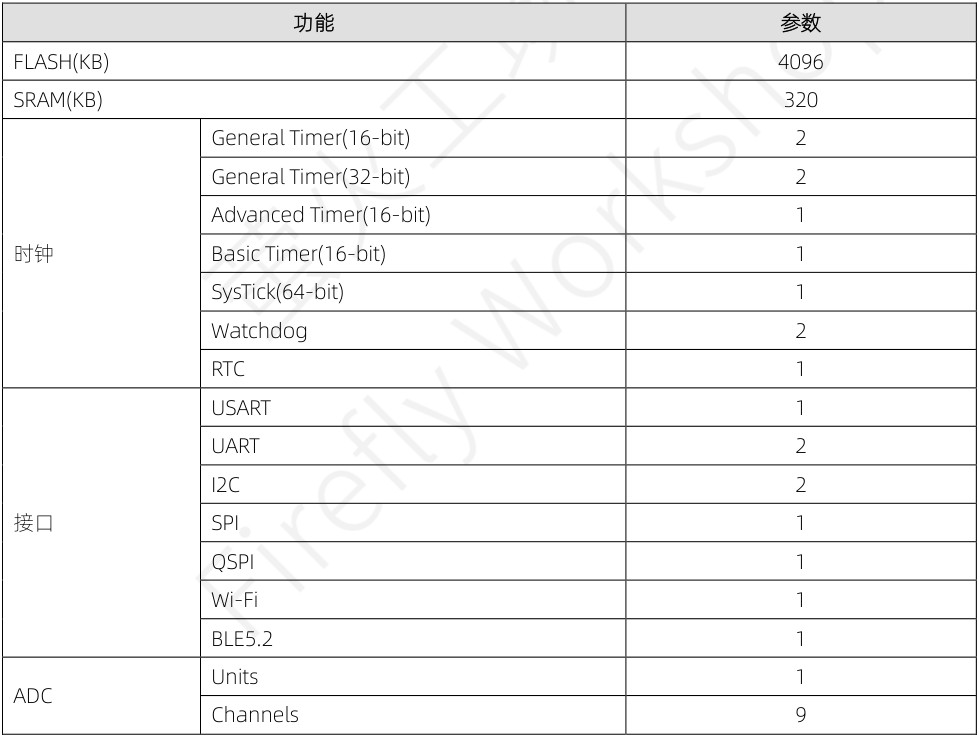

资源特点

原理图

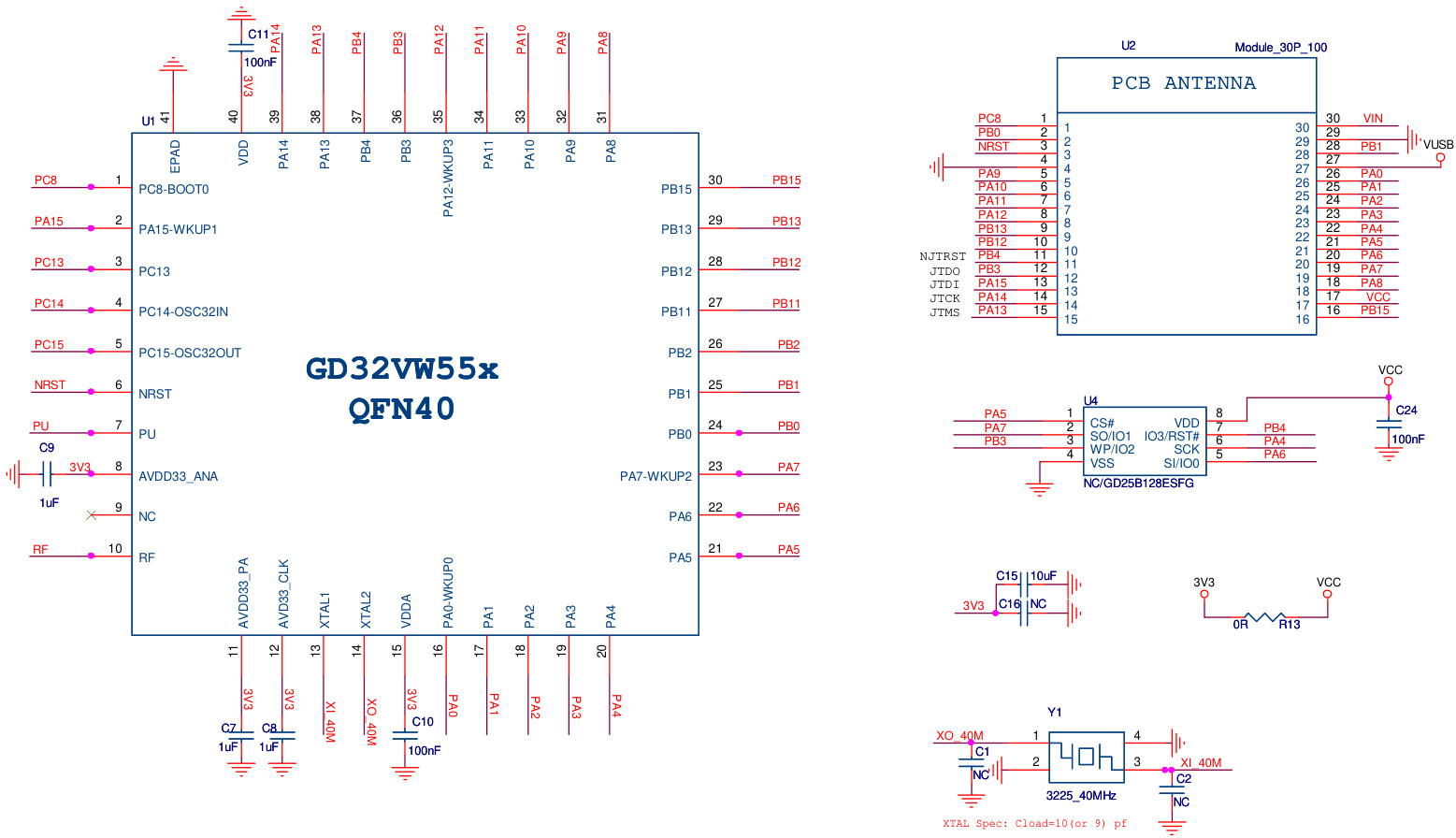

MCU

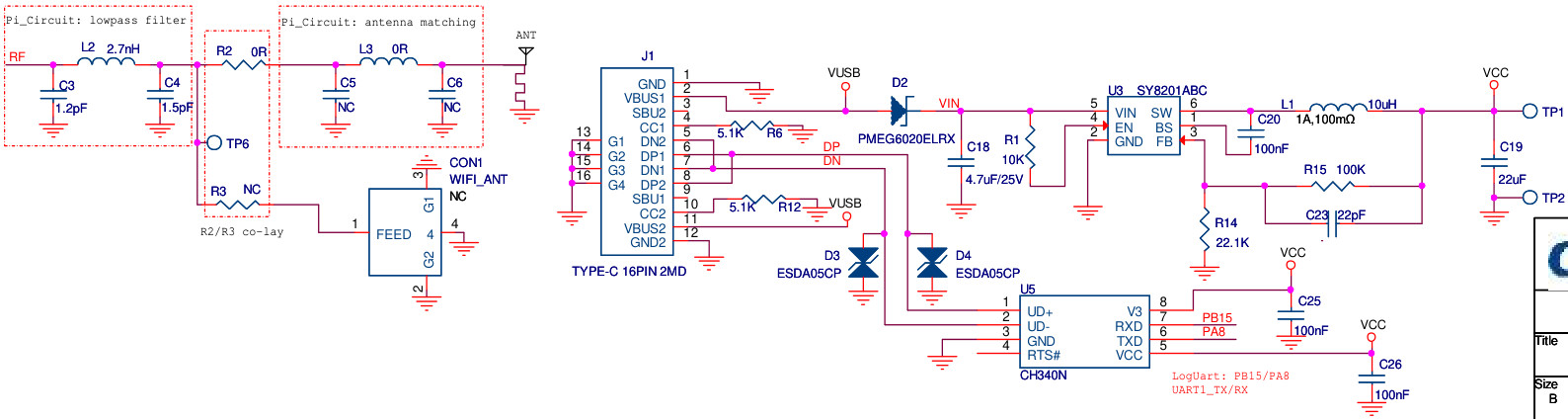

USB

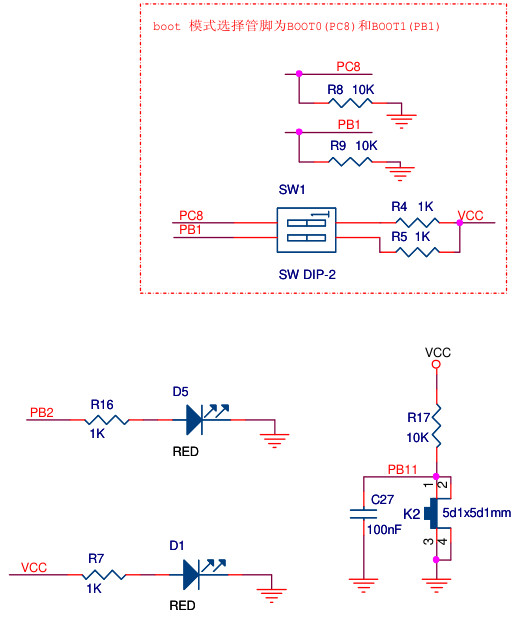

Boot

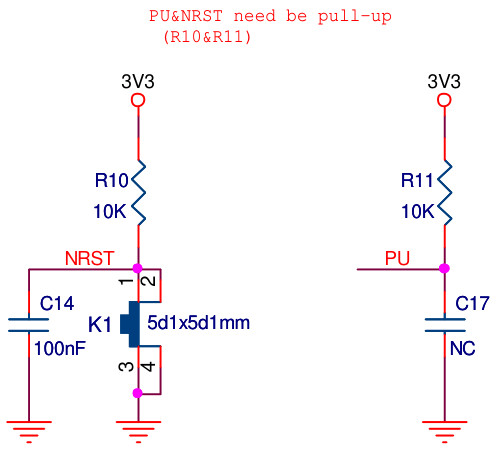

Button

若采用 SWD 调试或烧录固件，则需引出触点或使用专业工具。

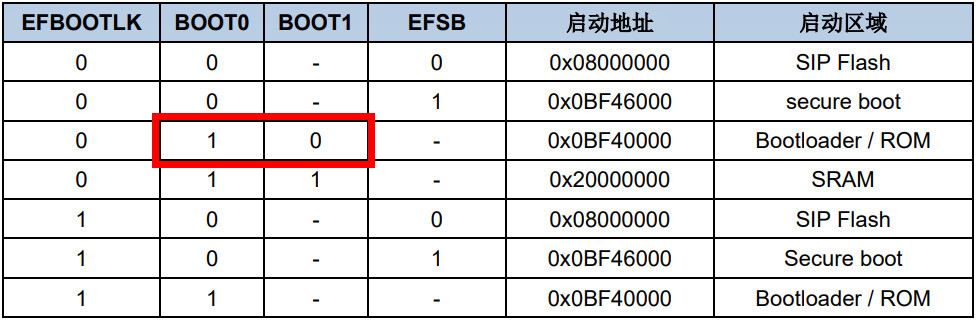

启动模式

若采用串口烧录固件，需注意 Bootloader 配置，根据启动模式表可知，上电后要执行引导装载程序，要求 Boot0 置高电平，Boot1 置低电平；

根据 GD32VW553HMQ7 数据手册 中的引脚复用表可知，串口 USART0 对应 PB15 和 PA8 引脚，分别作为 TX 和 RX 端，已连接板载 CH340N 串口芯片，可直接使用 Type-C 数据线通信。

芯片内嵌的引导装载程序位于系统存储器中，用来对片上闪存的主存进行重新编程 。 该引导装载程序可通过以下串行接口工作：USART0： PB15 -- PA8 UART1：PA4 -- PA5UART2：PA6 -- PA7

环境搭建

介绍了 GD32 Embedded Builder 开发环境的搭建流程。

准备工作

下载并安装 IDE 软件 GD32 Embedded Builder ；

下载 GD32VW55x Wi-Fi&BLE SDK 开发套件；

下载工具链 nuclei_riscv_newlibc_prebuilt_win32_2022.04 ；

将下载下来的压缩包解压至 EmbeddedBuilder 的安装目录 ...\EmbeddedBuilder_v1.4.7.26843\Tools 路径即可。

开始

介绍软件开发环境的部署，以及固件的编译和生成。

1.启动 IDE

workspace 设置为 SDK 所在文件夹，即 GD32VW55x_RELEASE_V1.0.2

2.导入 MBL 工程

File - Open Projects from file System

选择路径 GD32VW55x_RELEASE_V1.0.2\MBL\project\eclipse

3.导入 MSDK 工程

File - Open Projects from file System,

路径选择 GD32VW55x_RELEASE_V1.0.2\MSDK\projects\eclipse\msdk

4.配置工具链

右键 MBL 工程 - properties - C/C++ Build - Settings，选项卡点击 toolchain settings

路径为 .\Tools\nuclei_riscv_newlibc_prebuilt_win32_2022.04\gcc\bin

5.构建工程

右键 MBL 文件夹，选择 Build Project；

右键 MSDK 文件夹，选择 Build Project；

• MSDK 编译完成后，会生成 image-ota.bin 和 image-all.bin，位于 GD32VW55x_RELEASE_V1.0.2\scripts\images 文件夹内；
• 生成 gd32vw553_led.bin 文件，位于 GD RISC-V MCU Debug 文件夹内；

参考：GD32VW55x_快速开发指南 .

工程测试

• 运行 Embedded Builder 软件，File - New - Project ... ；
• 选择 C/C++ - C Project - 点击 Next ；
• 设置工程名称、工程路径，目标设备选择 GD32VW553HMQ7 ，点击 Finished 完成工程创建。

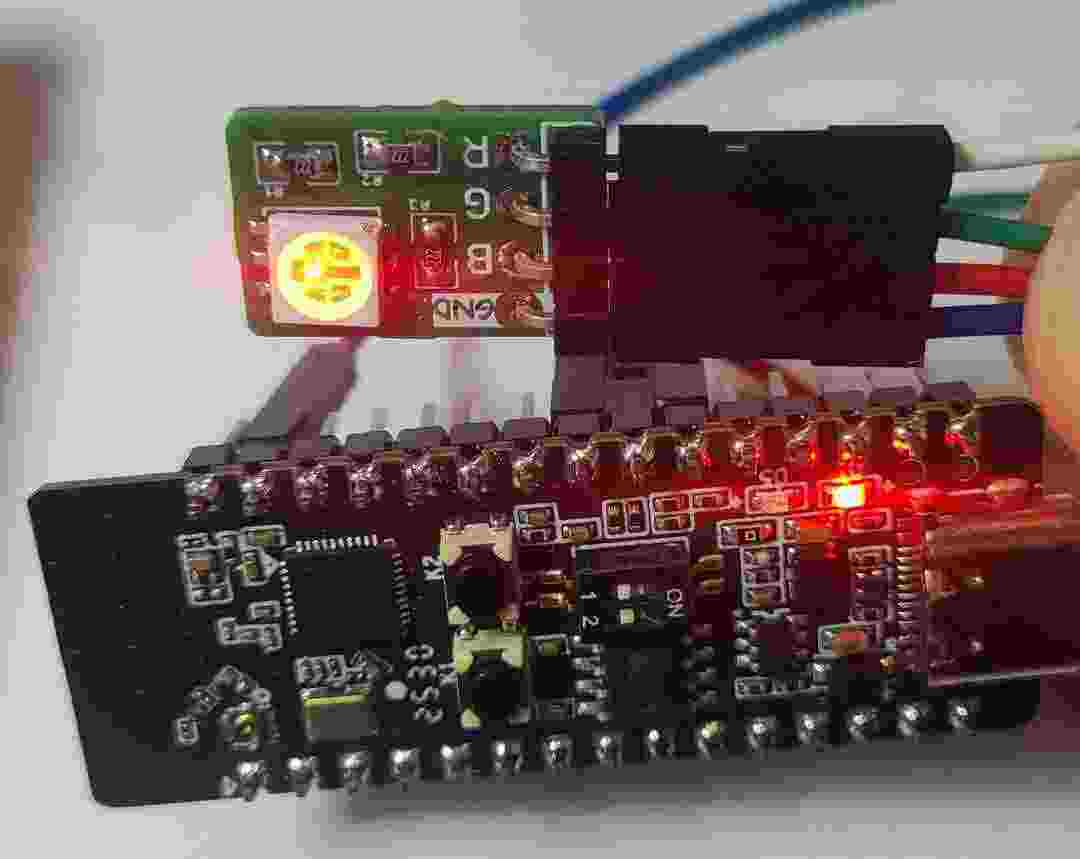

硬件连接

工程代码

打开 ../src/main.c 文件，添加如下代码

#include "gd32vw55x.h"
#include "systick.h"
#include <stdio.h>
#include "main.h"

void led_spark(void)
{
    static __IO uint32_t timingdelaylocal = 0U;

    if(timingdelaylocal) {

        if(timingdelaylocal < 500U) {
        } else {
        }

        timingdelaylocal--;
    } else {
        timingdelaylocal = 1000U;
    }
}

int main(void)
{
    systick_config();

    /* enable the LED clock */
    rcu_periph_clock_enable(RCU_GPIOA);
    /* configure LED GPIO port */
    gpio_mode_set(GPIOA, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_4 | GPIO_PIN_5 | GPIO_PIN_3);

    gpio_bit_reset(GPIOA, GPIO_PIN_4 | GPIO_PIN_5 | GPIO_PIN_3);

    while(1) {
        /* turn on PA3, turn off PA4 and PA5 */
        gpio_bit_set(GPIOA, GPIO_PIN_3);
        gpio_bit_reset(GPIOA, GPIO_PIN_4);
        gpio_bit_reset(GPIOA, GPIO_PIN_5);
        delay_1ms(500);
		/* turn on PA4, turn off PA3 and PA5 */
        gpio_bit_set(GPIOA, GPIO_PIN_4);
        gpio_bit_reset(GPIOA, GPIO_PIN_3);
        gpio_bit_reset(GPIOA, GPIO_PIN_5);
        delay_1ms(500);
		/* turn on PA5, turn off PA3 and PA4 */
        gpio_bit_set(GPIOA, GPIO_PIN_5);
        gpio_bit_reset(GPIOA, GPIO_PIN_3);
        gpio_bit_reset(GPIOA, GPIO_PIN_4);
        delay_1ms(500);
    }
}

代码参考官方 Demo 例程 GD32VW55x_Firmware_Library_V1.2.0\Examples\GPIO\Running_led .

• 右键工程 - 编译程序，生成 Debug 文件夹，右键 bin 文件 - Show In - System Explorer ，
• 打开系统路径并找到生成的 *.bin 固件

固件烧录

可采用 ISP 方式或 SWD 模式上传固件至开发板。

这里采用串口烧录方式。

• 将 BOOT0 拉高，Type-C 数据线连接开发板；

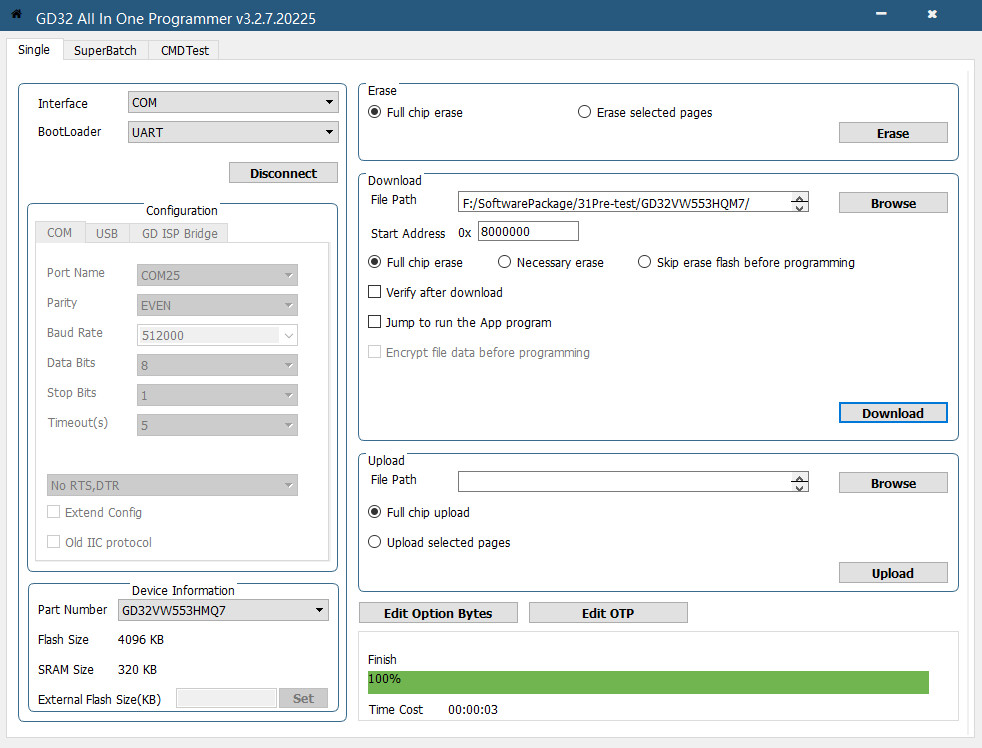

• 下载并运行 GD32 All-In-One Programmer 软件，设备端口选择、串口参数设定如下，加载镜像固件、设置起始地址，点击 Download 按钮；
• 配置好串口参数，点击 Connect 连接芯片；
• 连接成功后，加载二进制固件 gd32vw553_led.bin ；
• 点击 Download ；

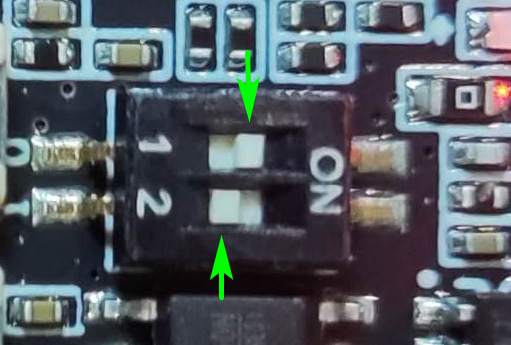

• 待进度条走完，将拨码开关 1 切换至 OFF ，自动运行程序。

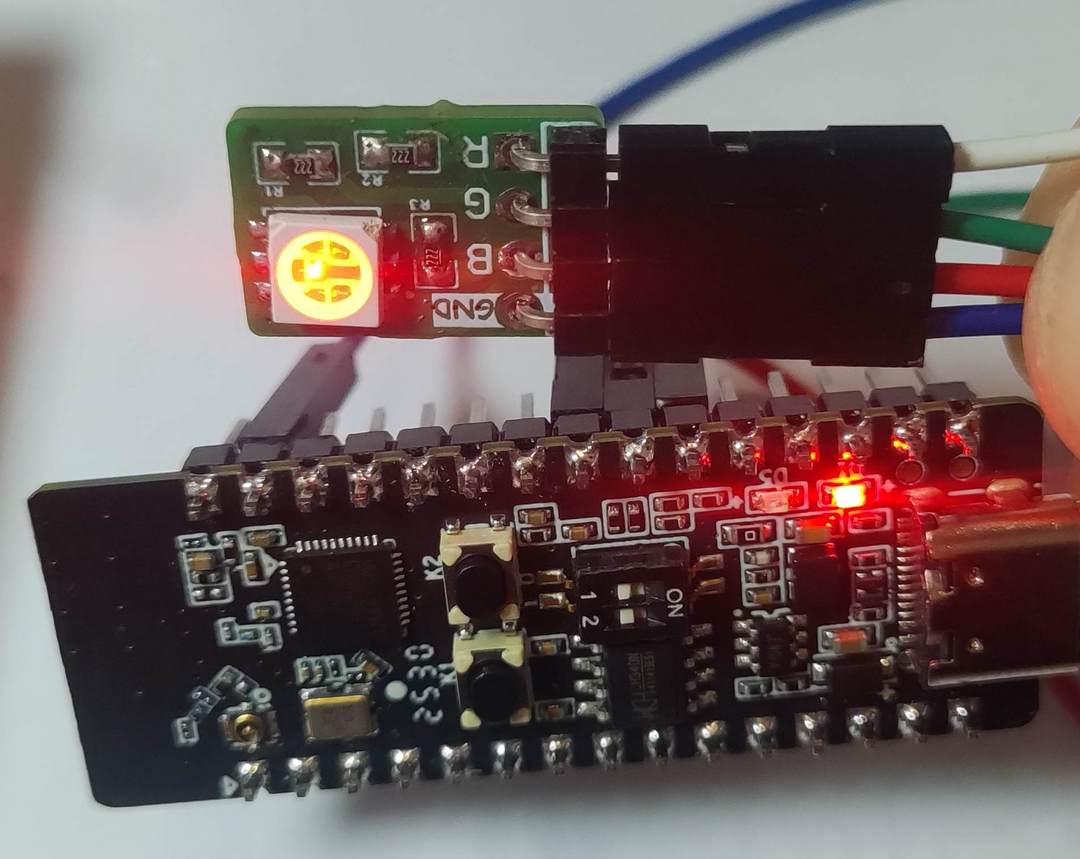

效果展示

三色 LED 循环点亮；

总结

本文介绍了萤火工场 GD32VW553-IOT V2 开发板硬件资源、开发环境搭建流程、固件烧录、工程测试等，为相关产品的快速开发和应用设计提供了参考。
