【小华半导体 TL-HC32L021-Mini】烧录程序使蓝色LED灯闪烁

下面介绍一步步烧录程序使蓝色LED灯闪烁

一.环境搭建

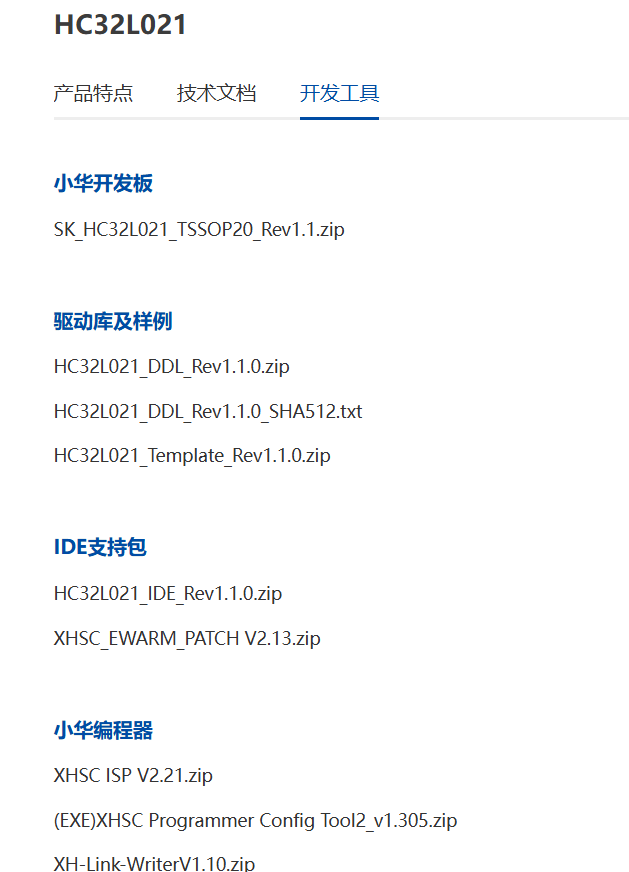

      进入 小华半导体官网,下载开发工具,主要是HC32L021_IDE_Rev1.1.0.ZIP(PACK包);及 HC32L021_DDL_REV1.1.0.zip(样例)。解压HC32L021_IDE_Rev1.1.0.ZIP

后点击 ...\HC32L021_IDE_Rev1.1.0\IDE_PACK\MDK_IDE\HDSC.HC32L02x.1.1.0.安装pack 软件包。

二.编译gpio_output例程

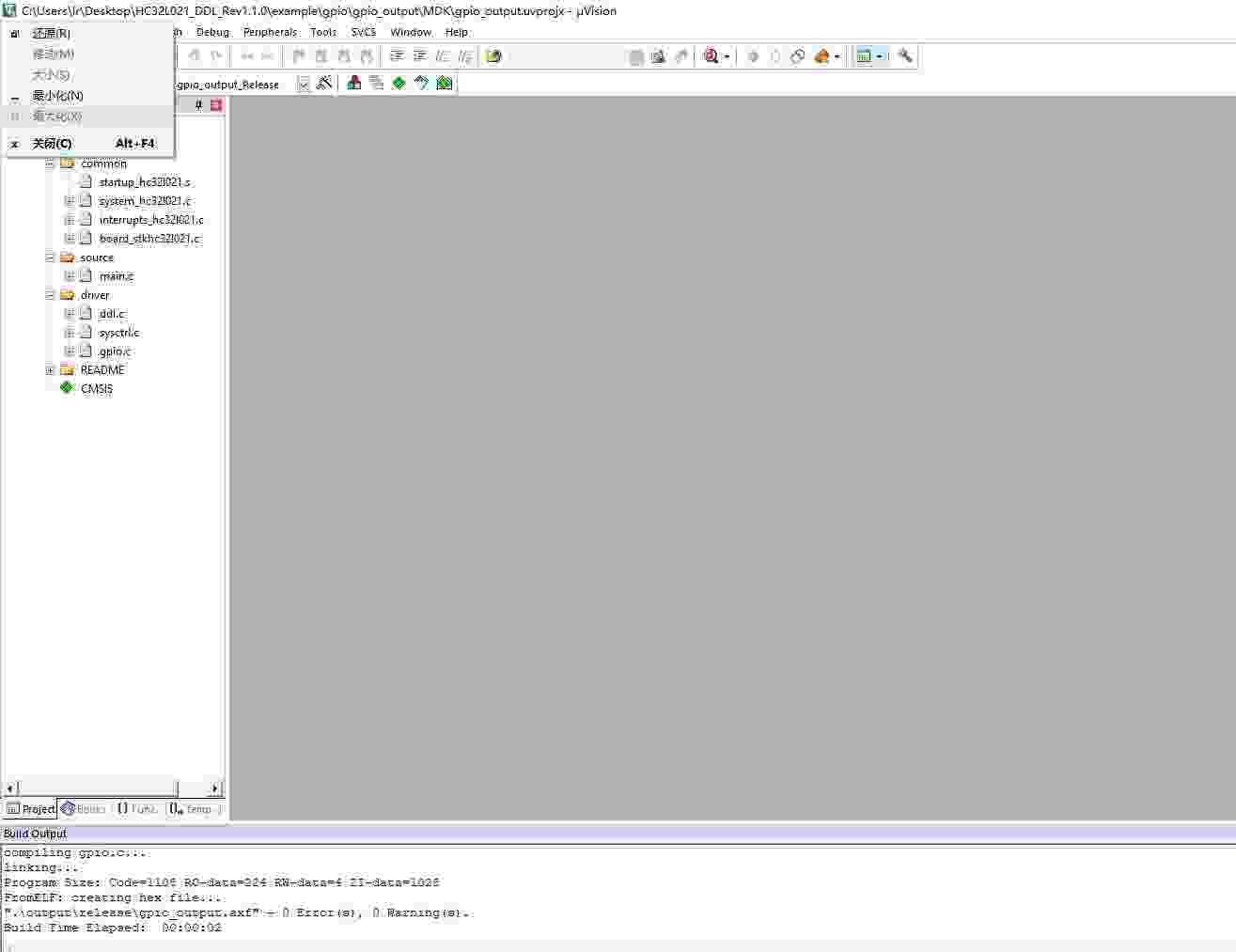

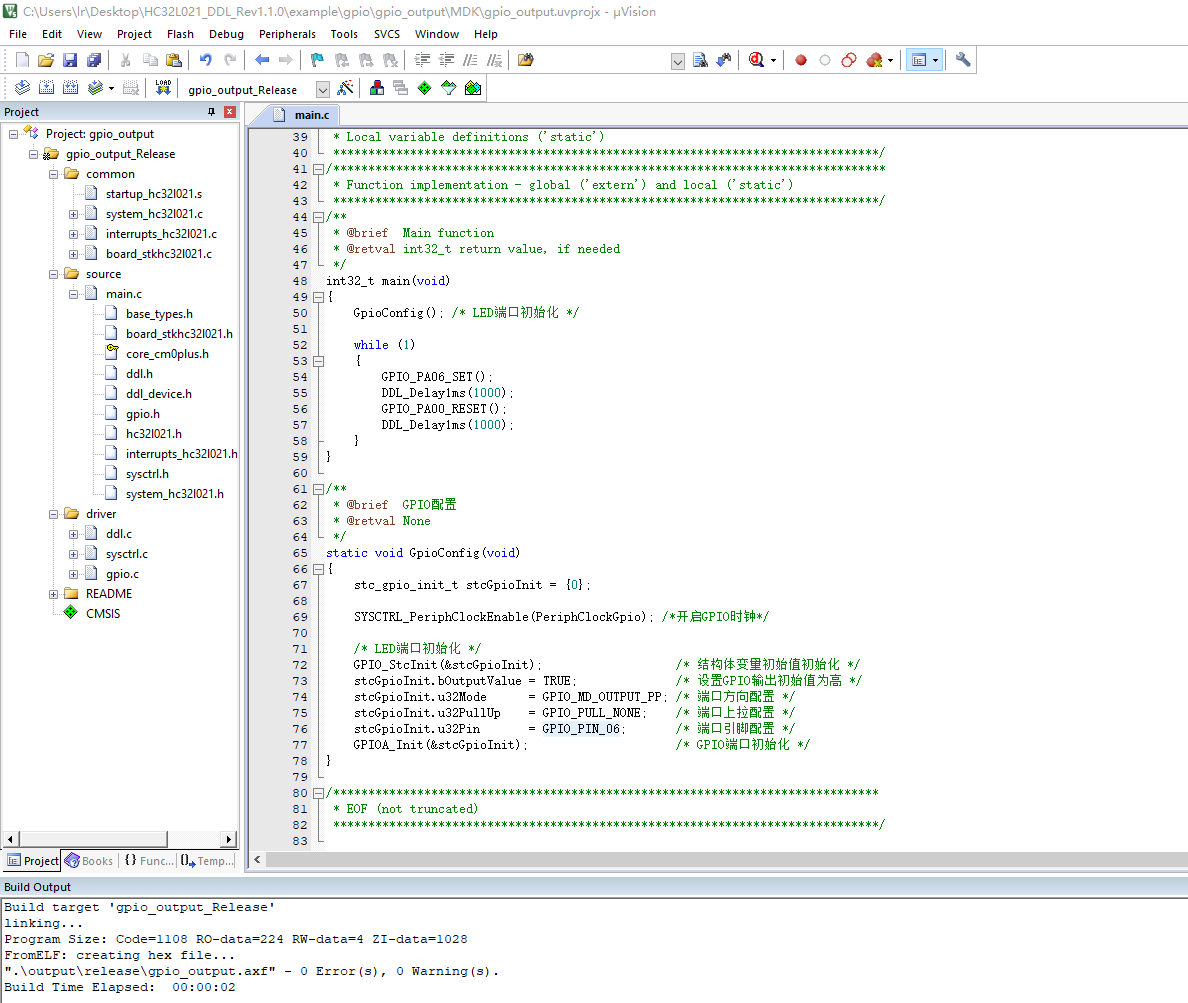

       使用Keil开发，打开例程HC32L021_DDL_REV1.1.0.zip,选择example，找到gpio例程，打开gpio_output例程,例程给的led闪烁程序是PA0端口的，而开发板led接在PA6上面，所以需要把初始化引脚和设置高低电平引脚改成PA6后,编译成功见下图:

三.烧录

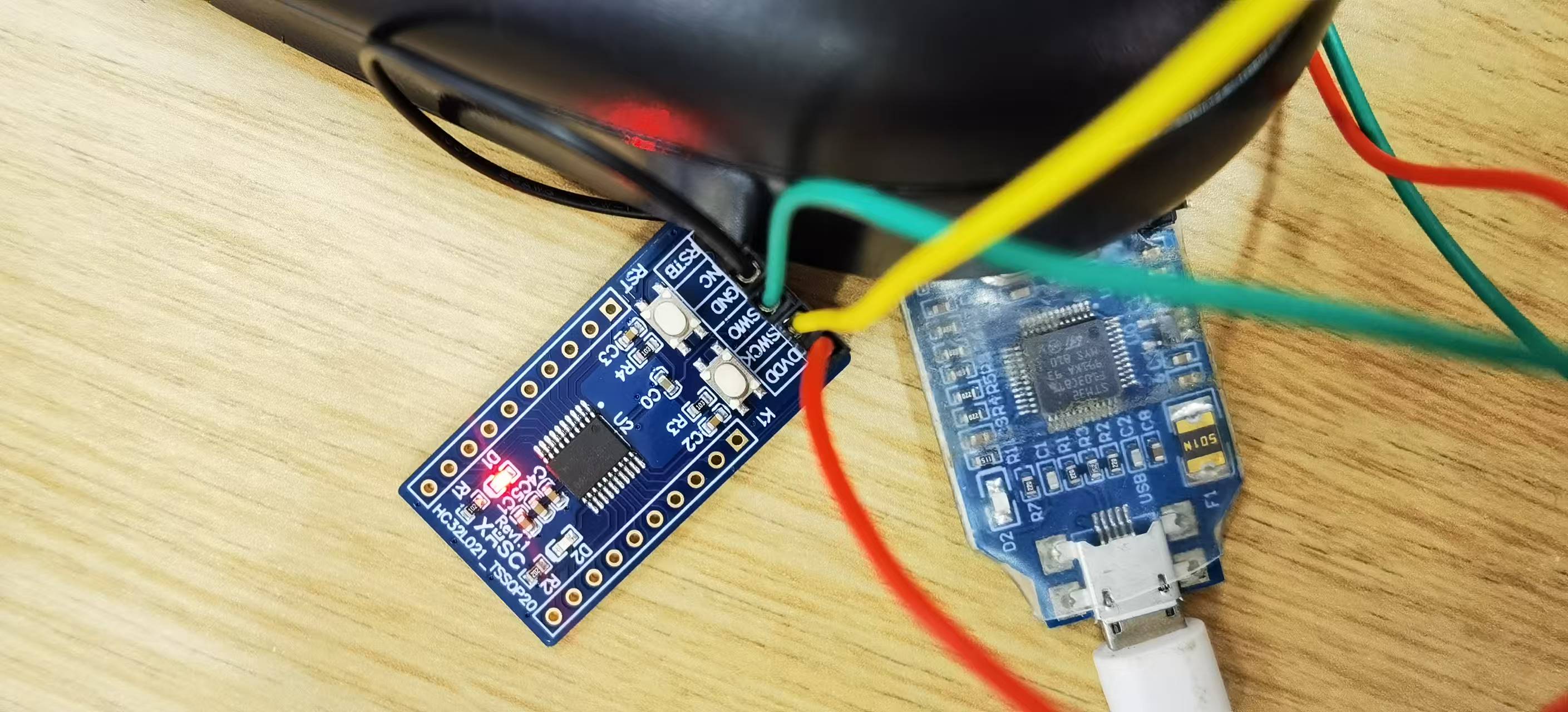

       将JLINK烧录器与TL-HC32L021-Mini相应脚接好，见下图,点击魔术棒，进入 Debug 标签页； 选择 ST-LINK Debugger 或 JLINK 调试器，点击 Setting 进入设置界面，点击烧录。

四.总结

       烧录程序使蓝色LED灯闪烁，详见视频。小华开发板HC32L021评估板，国产自主可控开源硬件。 采用了先进的电源管理技术与国产超低漏电工艺技术，确保在各种复杂应用场景下都能有效降低能耗，延长设备的续航时间。本文为相关产品的快速开发和功能验证及应用设计提供参考。
